隨著可再生能源的快速迭代，別墅光儲系統作為融合光伏發電與儲能技術的綠色能源解決方案，正逐步成為別墅業主的優選。該系統既能高效利用太陽能資源，降低對傳統電網的依賴，又能在突發停電時提供應急供電，全方位提升居住的舒適性與用電安全性。在別墅光儲系統的運行管控中，電能表作為電能計量的核心設備，其連接方式直接決定了系統計量精度、運行效率及用電安全性，是保障系統穩定運轉的關鍵環節。安科瑞全國銷售熱線：13524471462（同微信）

1 別墅光儲系統電能計量

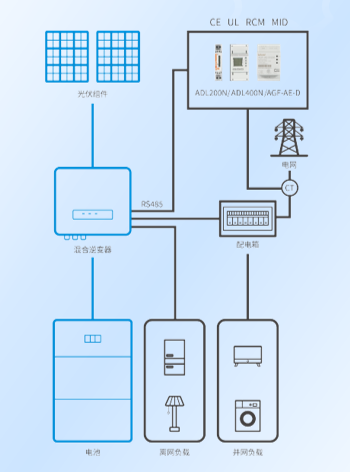

1.1 電能計量方案

傳統戶儲一體系統主要面向獨棟住宅用戶，此類系統功率規格較高，對長期穩定運行的要求嚴苛，作為家庭能源核心樞紐，同時承擔基礎電力保障與電費優化兩大核心職能。針對別墅陽臺光儲場景，WiFi電表方案的應用具備顯著適配性——別墅戶型結構簡潔，防逆流表與逆變器的安裝位置易規劃，且能保障穩定的WiFi信號覆蓋，滿足基礎計量與通訊需求。

針對無WiFi覆蓋、WiFi信號不佳，且不愿采用成本較高的485布線方案的場景，點對點透傳方案成為適配選擇，其中WIFIhalow通訊模塊組合方案兼具穩定可靠、操作便捷的優勢，目前該技術主要應用于歐洲及澳洲地區。受國內頻段限制，該技術暫未在國內推廣使用。

1.2 電能計量裝置

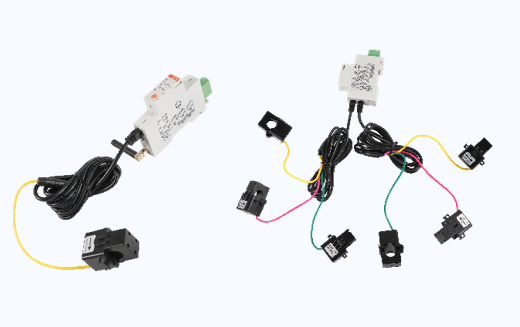

ADL200W/ADL400W系列外置互感器雙回路無線電能表，是專為光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電場景設計的智能儀表，具備計量精度高、體積小巧、響應迅速、安裝便捷等優勢。該系列電表可實現實時功率等各類電力參數的精準監測與計量，支持Modbus-TCP、http等通訊協議，通過WiFi、Lora兩種通訊方式與逆變器或能量管理系統（EMS）聯動，完成防逆流控制、發電量調節、電池充放電管理等功能，同時支持雙向計量，適配戶用分布式光伏的全流程能量管理需求。

2 電表安裝及接線指導

2.1 電表及配套互感器外形尺寸

（注：外形尺寸相關具體參數可參考電表出廠說明書，精準匹配安裝空間及配套設備。）

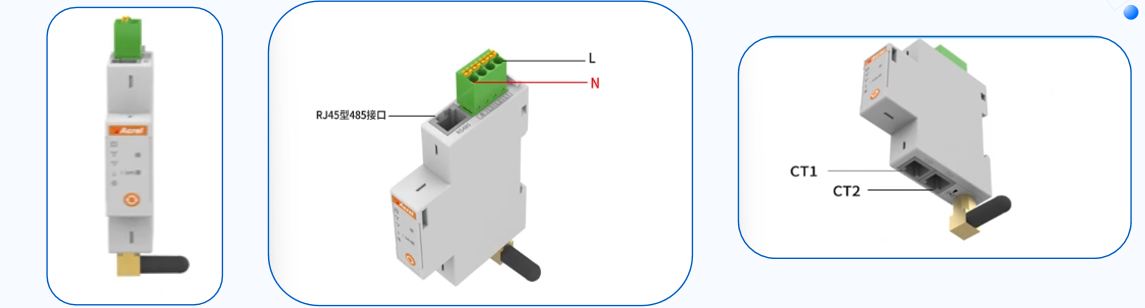

2.2 電流電壓接線圖

接線需遵循以下規范：單相電表僅需接入A相；ADL¨-CT/¨-1-¨型號電表僅需連接CT1；為保障用電安全，電壓輸入端需接入額定電流5A的保險絲；接線操作前必須確保設備完全斷電，杜絕安全隱患；ADL200W-CT型號每組CT僅配置一相互感器，ADL400W-CT型號每組CT配置三相互感器，需根據型號差異規范接線。

3 電表技術優勢總結

結構精巧緊湊：采用1P規格、18mm標準導軌式設計，靈活適配一路單相、兩路單相、一路三相、兩路三相四種應用場景，可滿足別墅光儲不同配置的多樣化需求。

無線通訊便捷：全面兼容Lora與WiFi兩種通訊方式，實現電力數據的高效、穩定傳輸，適配不同別墅的通訊環境。

插拔式電壓端子設計：電壓端子插拔便捷，搭配按壓式接線固定方式，大幅降低接線難度，提升安裝效率，適配現場快速部署需求。

接線自適應智能調整：內置接線診斷功能，可精準識別異常接線情況；與逆變器協同工作，實現CT失效診斷、電壓電流錯相自動調整及電流反向調整，保障計量準確性。

電參量極速更新：電參量更新周期僅需50ms，可實時同步電力數據，為系統調度與能源管理提供精準支撐。

認證完備全面：已通過CE-RED、ROHS、REACH、SGS等多項權威產品認證，符合國內外新能源設備應用標準，保障產品合規性與可靠性。

結語

在別墅光儲系統中，智能電能表已從單純的電能計量工具，升級為家庭能源管理的核心樞紐。通過實時采集電力數據、執行智能調控策略、聯動各類設備，不僅提升了系統運行的安全性與經濟性，更推動住宅能源使用從“被動消費”向“主動運營”轉型。未來，隨著電力儀表技術與物聯網技術的深度融合，智能電能表將進一步賦能別墅光儲系統，實現更精準的發電預測、更靈活的儲能調度與更低碳的用電模式。對于追求品質生活與可持續發展理念的別墅用戶而言，選用適配自身需求的智能電能表，是構建智慧家庭能源生態的關鍵舉措。
