本期主題

別墅光儲系統中電能表的連接方式

隨著可再生能源的快速發展，別墅光儲系統作為一種集光伏發電與儲能技術于一體的綠色能源解決方案，正逐漸受到越來越多別墅業主的青睞。該系統不僅能夠有效利用太陽能資源，減少對傳統電網的依賴，還能在停電時提供應急電力支持，提升居住的舒適性和安全性。而在別墅光儲系統的運行管理中，電能表作為計量電能的關鍵設備，其連接方式直接關系到系統的計量準確性、運行效率以及安全性。

一、 別墅戶用光儲項目電能計量

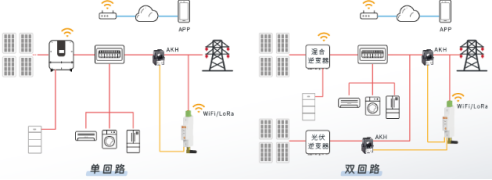

1.1 電能計量方案

傳統戶儲一體系統主要聚焦于獨棟住宅用戶群體。這類系統功率較大，對長期穩定運行的要求極高，通常作為家庭能源的核心樞紐，兼具基礎電力保障與電費優化兩大關鍵功能。

別墅陽臺光儲場景，選擇 WiFi 電表方案主要是因為別墅戶型結構相對簡單，防逆流表與逆變器的位置便于確定，且能夠確保有穩定可用的 WiFi 信號。

而對于既沒有 WiFi 覆蓋（或 WiFi 覆蓋效果不佳），又不愿采用成本較高的 485 布線方案的情況，就需要一種具備穩定、可靠、操作簡單等特性的點對點透傳方案——WIFIhalow通訊模塊組合方案，技術主要應用于歐洲和澳洲地區，目前由于國內頻段限制，該技術在國內無法使用。

1.2 電能計量裝置

ADL200W/ADL400W系列外置互感器雙回路無線電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。

可以對實時功率等電力參數進行監測計量，支持 Modbus-TCP、http 等協議，通過 Wi-Fi、Lora 通訊方式與逆變器或者能量管理系統（EMS）進行通訊，實現防逆流、調節發電量、電池充放電等功能?？呻p向計量，實現戶用分布式光伏能量管理。

二、 電表安裝及接線指導

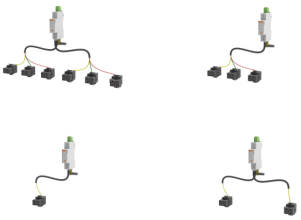

2.1 電表及配套互感器外形尺寸

2.2 電流電壓接線圖

單相電表只需要接 A 相；

ADL?-CT/?-1-?只需要接 CT1；

出于安全考慮，在電壓輸入端需接入額定電流 5A 的保險絲；

接線之前確保設備處于斷電狀態；

ADL200W-CT/?-?-?的每組 CT 僅有一相的互感器，ADL400W-CT/?-?-?的每組 CT 有 3 相的互感器。

三、 產品優勢總結

結構精巧緊湊：采用1P規格、18mm標準導軌式設計，靈活適配一路單相、兩路單相、一路三相、兩路三相這四種不同的應用場景，滿足多樣化需求。

無線通訊便捷：全面支持Lora和WiFi兩種通訊方式，實現高效穩定的數據傳輸。

插拔式電壓端子設計：電壓端子插拔輕松，便于安裝操作；端子接線采用按壓式固定方式，有效降低接線難度，大幅提升安裝效率。

接線自適應智能調整：具備接線診斷功能，能夠精準識別異常接線狀況；可與逆變器協同工作，實現CT失效診斷、電壓電流錯相自動調整以及電流反向調整。

電參量極速更新：電參量更新速度極快，僅需50ms即可完成更新。

認證完備全面：擁有CE-RED、ROHS、REACH、SGS等多項產品認證。

結語：

在別墅光儲系統中，智能電能表已從單純的計量工具進化為能源管理的核心樞紐。它通過實時數據采集、智能策略執行與設備聯動，不僅提升了系統的安全性與經濟性，更推動了住宅能源從“被動消費”向“主動運營”的轉變。

未來，隨著電力儀表技術與物聯網技術的深度融合，智能電能表將進一步賦能別墅光儲系統，實現更精準的發電預測、更靈活的儲能調度以及更低碳的用電模式。對于追求品質與可持續生活的別墅用戶而言，選擇一款適配自身需求的智能電能表，無疑是構建智慧能源生態的關鍵一步。
