日本航空電子工業(JAE)關于車載以太網連接器“MX74系列”，在現有支持100BASE-T1車載以太網標準的產品基礎上，新增支持1000BASE-T1標準(可實現1Gbps通信速度)的產品型號，并已正式對外銷售。

PART 01

概要

近年來，汽車行業正基于SDV(軟件定義汽車)這一全新理念推進汽車E/E架構(電氣/電子系統結構)的開發。SDV如同智能手機一樣可以通過軟件持續更新功能，有望依托聯網服務提供多樣化服務，因此強化連接通信模塊的車載網絡至關重要。此外在ADAS(高級駕駛輔助系統)領域，隨著包括激光雷達在內的傳感器性能的提高，傳感器與ECU(電子控制單元)之間所需的通信速度也在不斷提高。

在此背景下，本公司在車載以太網連接器“MX74系列”產品線中新增了支持1Gbps通信速度的1000BASE-T1(*1)型號，并已正式對外銷售。該產品采用小型低背設計，插頭尺寸為寬10.3mm×高11.35mm，插座尺寸為寬9.5mm×高12.5mm，有助于實現汽車設備及零部件的高密度安裝，滿足汽車空間緊湊化的需求，其屏蔽性能符合開放聯盟(Open Alliance，*2)制定的《1000BASE-T1鏈路段類型A(STP)Ver 2.0通道與組件要求》中規定的Class 1標準。

我們將繼續滿足日益復雜的車載網絡對高速和大容量通信的需求。

*1000BASE-T1(IEEE802.3bp)：通過單對雙絞線實現高達1Gbps通信的標準。

*為統一車載以太網技術規格而成立的標準化組織。

PART 02

特點

支持1000BASE-T1車載以太網標準

符合開放聯盟(OPEN Alliance)的《1000BASE-T1鏈路段類型A(STP)Ver 2.0通道與組件要求》中規定的Class 1標準。

采用小型低背設計：插頭寬度10.3mm、高度11.35mm;插座寬度9.5mm、高度12.5mm

支持STP電纜

插座端作為單品連接器形式售賣

PART 03

適用市場

車載以太網連接部位等

PART 04

一般規格

針數：2針

額定電流：3A

額定電壓：30V

絕緣電阻：大于等于100MΩ(嵌合狀態)

耐電壓：AC 1,000 Vr.m.s.(印加1分鐘 嵌合狀態)

插拔力：小于等于66.7N

適用基板：1.2mm～1.6mm

適配電線：STP(AWG#26，電線直徑4.1mm)

使用溫度范圍：-40℃ ～ +105℃(已考慮通電后溫升)

PART 05

外觀/材料/表面處理

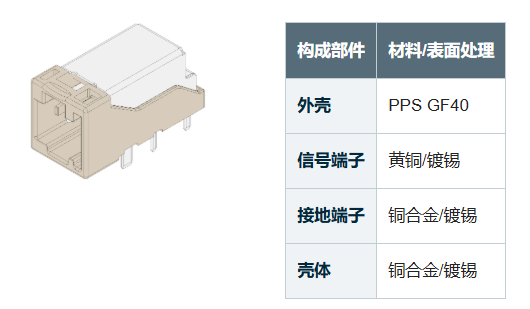

直角插針(MX74A002HFA / SJ130541)

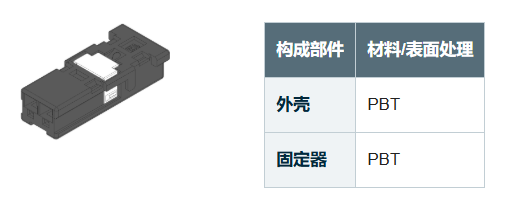

插座外殼(MX74A002XGA / SJ130542)

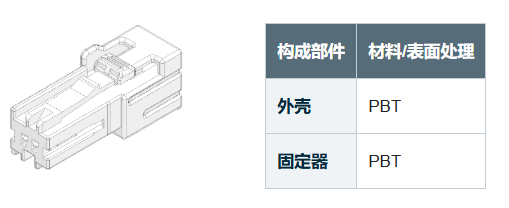

內塑膠殼(MX74A002XNA / SJ123695)*與MX74B共用

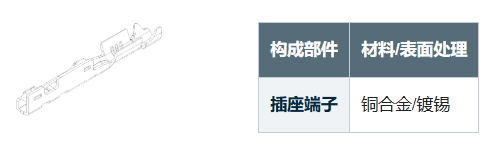

插座端子(MX77S13K5F1 / SJ113565)*與MX74B共用(使用MX77S13K5F1)

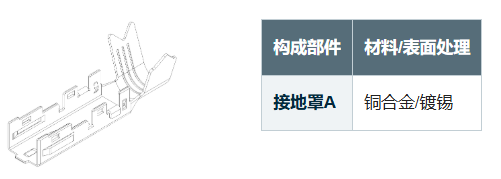

接地罩A(MX74S23H9FA / SJ130543)

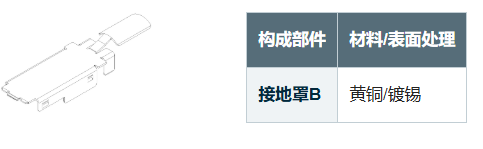

接地罩B(MX74S66H9FB / SJ130544)

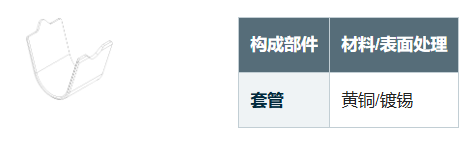

套管(MX74S40H9FS / SJ130545)
