在新型電力系統建設進程中，微電網作為連接分布式能源與大電網的關鍵樞紐，其運行模式需同時滿足“融入電網協同運行”與“獨立保障供電安全”的雙重需求。并網模式下，微電網需與大電網實現功率友好互動，參與電網調峰調頻；孤島模式下，則要在脫離大電網后快速維持內部電壓、頻率穩定，保障核心負荷供電。西格電力提供智能微電網系統解決方案，咨詢服務:1.3.7-5.0.0.4-6.2.0.0，因此，構建“并網/孤島雙模式自適應”的系統架構，設計精準可靠的控制策略，成為微電網實現“靈活接入、安全運行”的核心前提，也是其在能源轉型中發揮多元價值的技術基石。

一、微電網雙模式運行架構的設計三大核心原則

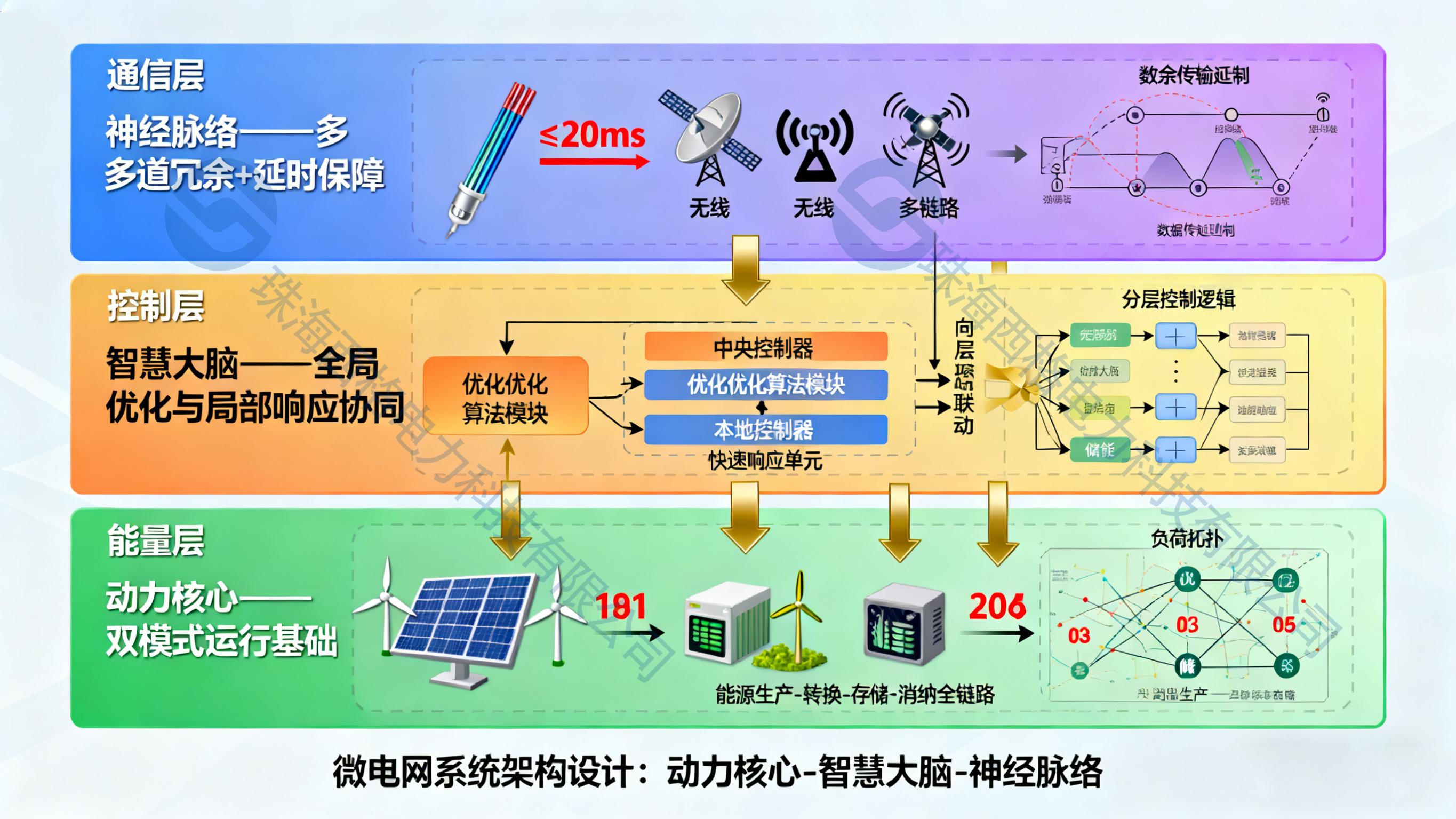

微電網雙模式運行架構的設計，需遵循“分層協同、冗余可靠、平滑切換”三大核心原則，打破傳統單一模式架構的局限性。

• 分層協同原則要求架構按“能量層-控制層-通信層”實現功能劃分，各層既獨立運行又深度聯動——能量層負責能源生產、轉換與存儲，控制層承擔決策調度，通信層保障數據傳輸；
• 冗余可靠原則聚焦關鍵設備與鏈路的冗余配置，例如采用雙套核心控制器、多通道通信鏈路，避免單點故障導致模式切換失效；
• 平滑切換原則則強調架構需具備快速響應能力，確保從并網到孤島或反之的切換過程中，電壓波動控制在±5%以內，頻率偏差不超過0.5Hz，核心負荷供電無中斷。

二、微電網系統架構設計

（一）能量層作為微電網的“動力核心”，其架構設計直接決定雙模式運行的可行性與穩定性

該層以“多能互補+柔性調控”為核心，整合分布式電源、儲能系統、能源轉換裝置及負荷管理單元，形成適應雙模式需求的物理基礎。在分布式電源配置上，采用“穩定電源+間歇電源”組合——燃氣輪機、生物質能等可控電源作為基礎支撐，確保孤島模式下的功率平衡；光伏、風電等間歇電源通過儲能平抑波動，并網時則最大化消納清潔能源。儲能系統采用“鋰電池+超級電容”混合架構，鋰電池承擔長時能量調節任務，超級電容則利用其毫秒級響應特性，應對模式切換瞬間的功率沖擊。能源轉換裝置重點配置雙向變流器（PCS）與固態切換開關（SSTS），雙向變流器實現分布式電源與電網間的功率雙向流動，固態切換開關則保障并網/孤島模式的快速無弧切換，較傳統機械開關響應速度提升10倍。

（二）控制層是雙模式運行的“智慧大腦”，其分層控制架構實現了“全局優化與局部響應”的協同

控制層采用“中央?yún)f(xié)調控制-本地邊緣控制”的雙層架構：中央?yún)f(xié)調控制器作為上層決策單元，實時采集大電網頻率、電壓、電價及微電網內部運行數據，通過多目標優化算法判斷運行模式——并網時以“經濟運行+電網友好”為目標，動態調整光伏、風電出力與儲能充放電策略，避免向電網輸送波動功率；孤島時則切換至“功率平衡+供電可靠”目標，優先保障醫療、應急照明等核心負荷，通過可控電源與儲能的協同調節維持系統穩定。本地邊緣控制器作為下層執行單元，部署于分布式電源、儲能及關鍵負荷側，具備“秒級響應、自主決策”能力，當中央控制器出現通信延遲時，可獨立完成電壓、頻率的局部調節，例如在孤島模式下，若風電出力驟降，邊緣控制器可在50ms內觸發儲能放電補能，防止頻率崩潰。

（三）通信層作為雙模式運行的“神經脈絡”，其“多通道冗余+延時保障”架構確保控制指令的精準傳輸

該層整合5G專網、工業以太網、無線專網（LoRa）等多種通信技術，形成“主備互補”的傳輸鏈路——5G專網用于中央控制器與大電網調度中心、邊緣控制器之間的實時數據交互，傳輸延時控制在10ms以內；工業以太網保障微電網內部關鍵設備的有線通信，避免無線信號干擾；LoRa則用于分布式光伏、分散負荷等終端設備的低速數據采集，實現全覆蓋無死角。同時，通信層具備“故障自診斷與鏈路切換”功能，當主通信鏈路中斷時，可在100ms內自動切換至備用鏈路，確保模式切換指令不丟失、不延遲。某海島微電網在臺風天氣導致無線通信中斷時，通過工業以太網與備用衛星通信的無縫切換，成功維持了雙模式控制的正常運行。

三、雙模式運行的核心控制策略

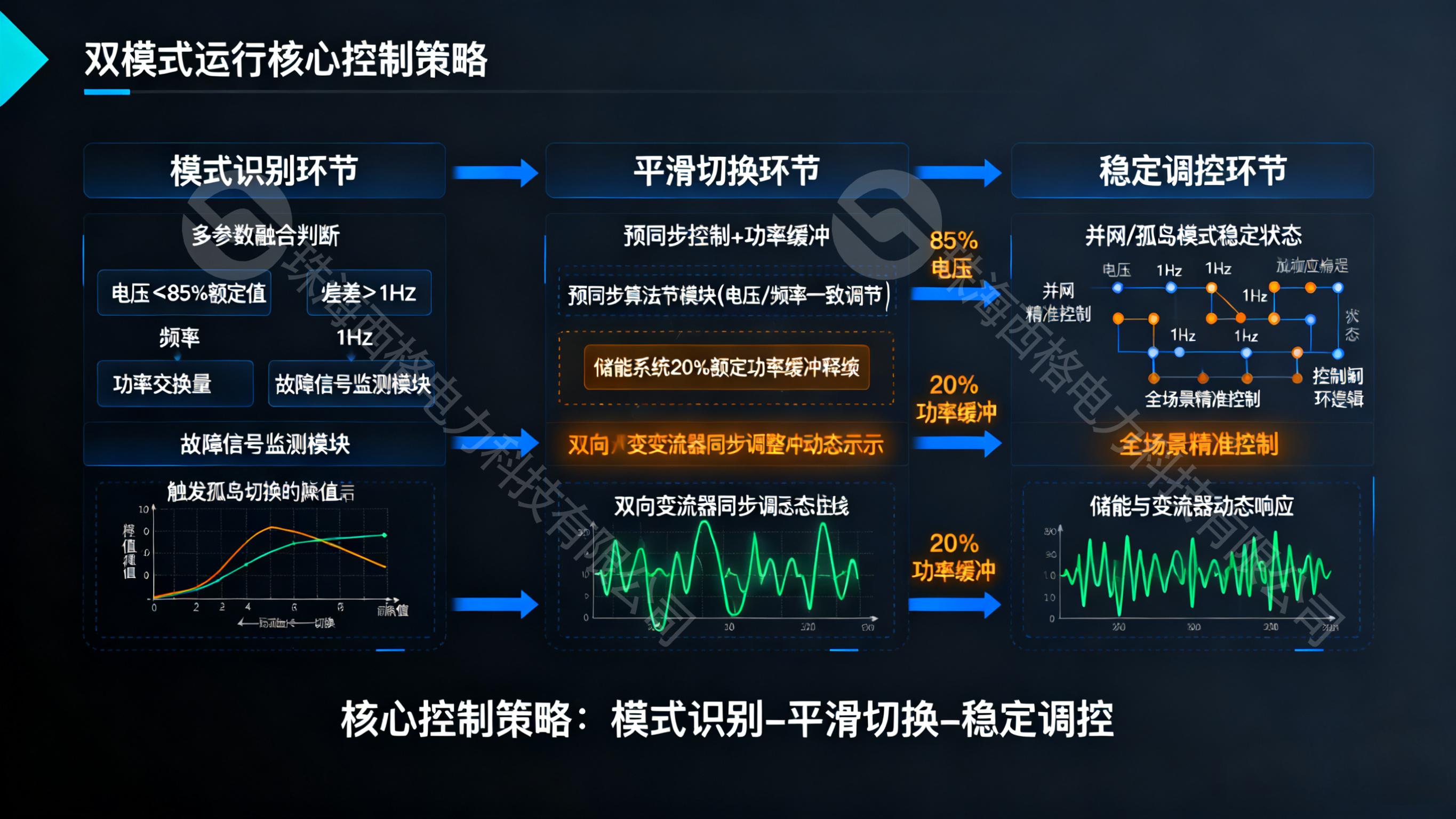

雙模式運行的核心控制策略，聚焦于“模式識別-平滑切換-穩定調控”三個關鍵環節，實現全場景下的精準控制。模式識別環節采用“多參數融合判斷”策略，中央控制器實時監測大電網電壓、頻率、功率交換量及故障信號，當大電網電壓跌落至額定值的85%以下或頻率偏差超過1Hz時，自動觸發孤島模式切換；當大電網恢復正常且持續穩定30秒后，啟動并網模式回歸程序。平滑切換環節采用“預同步控制+功率緩沖”策略——切換前，中央控制器通過預同步算法調節微電網電壓、頻率與大電網保持一致，減少沖擊電流；切換過程中，儲能系統瞬間釋放額定功率的20%作為功率緩沖，雙向變流器同步調整輸出特性，確保切換瞬間功率無中斷。

（一）穩定調控環節則針對不同運行模式制定差異化策略

• 并網模式下采用“下垂控制+虛擬同步機（VSG）控制”融合策略 ：下垂控制通過模擬傳統發電機的頻率-功率、電壓-無功特性，實現多臺分布式電源的功率均分；虛擬同步機控制則為微電網注入慣量與阻尼，解決新能源高比例接入導致的系統慣量不足問題，提升對大電網擾動的耐受能力。某光伏微電網通過該策略，在并網狀態下成功抵御了大電網電壓瞬時跌落的沖擊，未發生脫網事故。
• 孤島模式下則采用“主從控制+負荷分級切除”策略 ：指定燃氣輪機與儲能系統為主控單元，通過主從控制維持電壓頻率穩定；當系統出現功率缺額時，按“非核心負荷-一般負荷-重要負荷”的順序分級切除負荷，確保核心負荷持續供電。我國西藏某牧區微電網在孤島運行時，通過該策略實現了牧民生活用電與畜牧業加工負荷的有序保障，供電可靠性達99.9%。

（二）雙模式架構與控制策略的落地策略

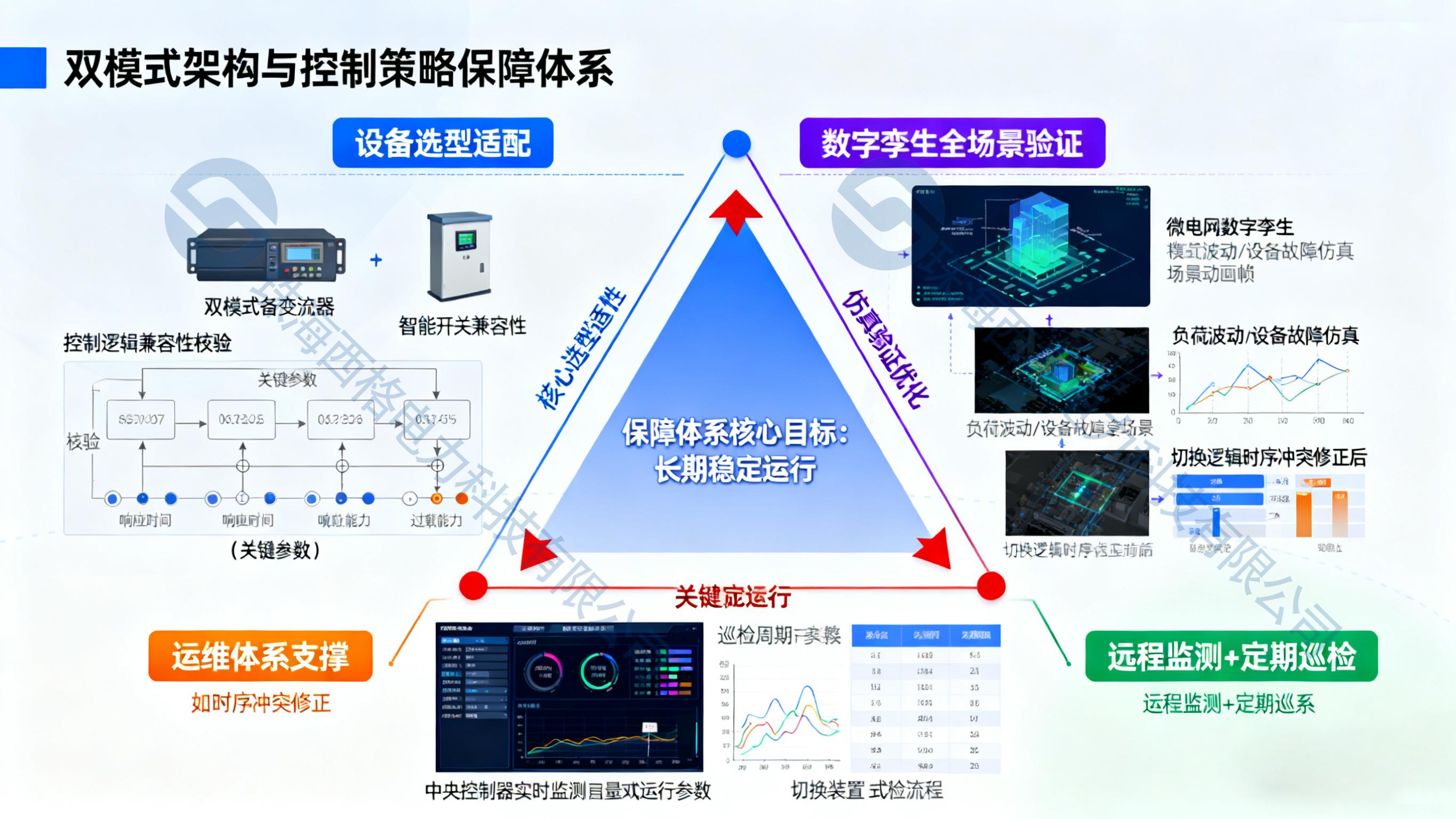

雙模式架構與控制策略的落地，還需依托“設備選型適配+仿真驗證優化+運維體系支撐”的保障體系。

• 設備選型上 ，需優先選用具備雙模式運行能力的變流器、開關設備，其控制邏輯需與微電網整體策略兼容；
• 仿真驗證方面 ，通過數字孿生技術構建微電網全場景仿真模型，模擬不同運行模式下的負荷波動、設備故障等場景，優化控制參數，某微電網項目通過仿真發現并修正了切換邏輯中的時序沖突問題，避免了實際運行中的風險；
• 運維體系上 ，建立“遠程監測+定期巡檢”機制，通過中央控制器實時監測雙模式運行參數，定期校驗切換裝置與控制算法的可靠性，確保系統長期穩定運行。

隨著新能源滲透率的不斷提升與電力系統形態的變革，微電網雙模式運行的重要性愈發凸顯。未來，隨著人工智能、數字孿生等技術的融入，雙模式控制策略將實現“自適應學習-預測性調控”的升級——通過AI算法預測大電網運行狀態與本地負荷變化，提前調整微電網運行參數，實現模式的預判性切換；數字孿生模型則可實時映射微電網運行狀態，為控制策略優化提供精準支撐。這種“架構可靠、控制精準、智能升級”的微電網雙模式運行體系，將不僅是保障局部能源安全的“穩定器”，更是實現分布式能源高效利用、支撐新型電力系統建設的核心技術支撐。
