負載瞬態響應是 LDO核心性能指標，主要通過讓 LDO 負載電流快速跳變，通過示波器捕捉輸出電壓的波動幅度和恢復時間，判斷 LDO 在負載突變時的穩壓能力，該指標直接決定下游精密電路的穩定性。
一、LDO 負載瞬態響應定義
LDO 負載瞬態響應：當輸入電壓不變，負載電流從最小快速跳變到最大時，輸出電壓偏離穩態值的最大波動，以及恢復到穩態允許誤差范圍內的時間。
正向跳變：負載從輕載→滿載，輸出易出現下沖
反向跳變：負載從滿載→輕載，輸出易出現過沖

LDO自動測試

二、必備測試設備
測試需搭建閉環測試回路，核心設備清單如下，適配電測場景高精度需求：
可編程直流電源：給 LDO 提供穩定輸入電壓。
電子負載：實現負載電流快速跳變
示波器：捕捉輸出電壓的瞬態波形
三、硬件連接電路
基礎接線拓撲
直流穩壓電源 → LDO 輸入引腳→ LDO 輸出引腳→ 可編程電子負載
輔助接線：示波器 CH1 接 LDO V_OUT，CH2 接電流探頭

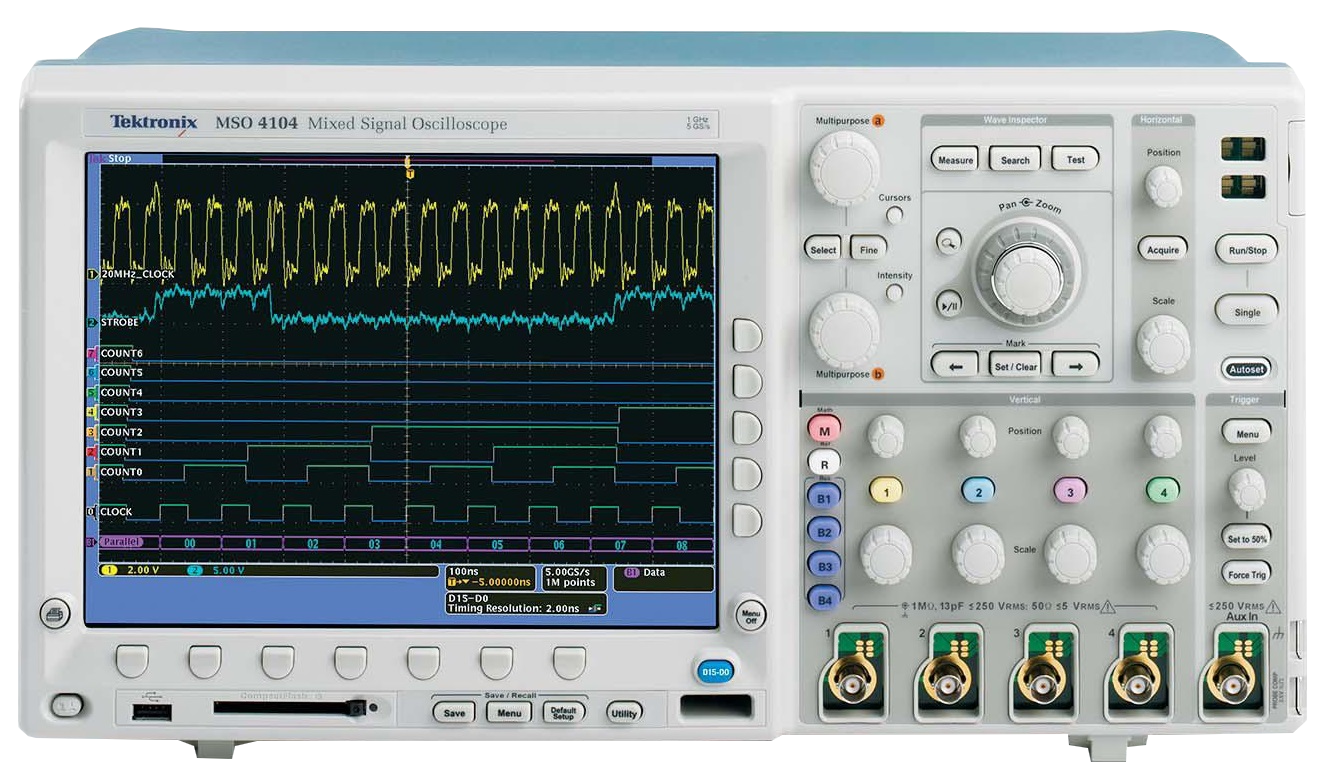

示波器

四、 分步實操測試流程（可直接落地）
以 “V_IN=5V，V_OUT=3.3V，I_Lmin=10mA，I_Lmax=500mA” 為例，分步執行：
步驟 1： 搭建回路，空載預熱
按測試電路接線，檢查無短路后，開啟直流穩壓電源，設置 V_IN=5V
LDO 空載上電，預熱 5 分鐘，確保器件進入穩定工作狀態
用萬用表測量 V_OUT，確認空載輸出為 3.3V
步驟 2： 配置電子負載
電子負載切換至瞬態模式，關鍵參數設置 3 項：
高電流值（I_H）：500mA（對應 I_Lmax）
低電流值（I_L）：10mA（對應 I_Lmin）
跳變參數：高電流持續時間 10ms，低電流持續時間 10ms，跳變沿時間 0.5μs
觸發方式：自動循環，確保示波器能捕捉穩定波形

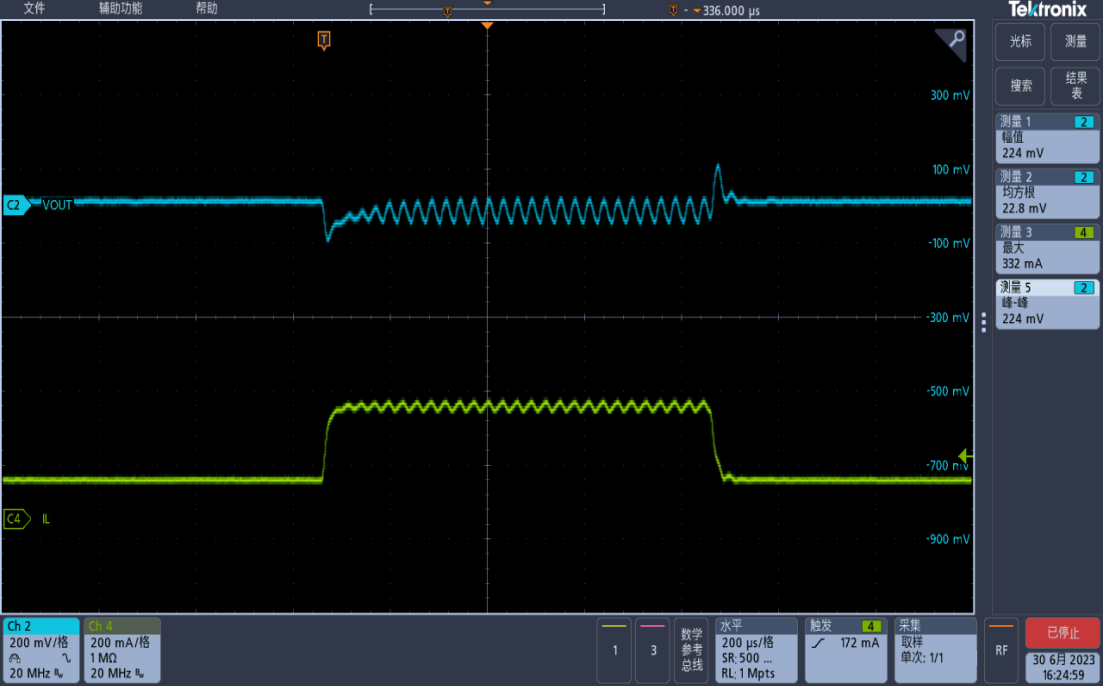

負載瞬態波形

步驟 3： 示波器參數配置
通道 CH1：量程設為 4V，耦合方式 DC，輸入阻抗 10MΩ
時基：設為 1μs/div，后續可調整為 10μs/div 觀察恢復過程
觸發方式：邊沿觸發，觸發源選 CH1，觸發電平設為 3.3V，觸發沿選上升沿 / 下降沿
開啟示波器峰值檢測模式，避免遺漏最大過沖 / 下沖
步驟 4： 帶載穩定，觸發采集
開啟電子負載，讓 LDO 帶瞬態負載運行 30 秒，確?；芈贩€定
示波器觸發采集，連續捕捉 10 組波形，保存波形圖
分別測試 2 種跳變：輕載→滿載、滿載→輕載，各采集 10 組
步驟 5： 切換工況復測
調整負載電流范圍，重復步驟 2-4，測試極限負載下的響應
更換輸出濾波電容，復測，驗證電容對響應的影響
調整輸入電壓，復測，驗證輸入電壓對瞬態的影響

自動化測試平臺示意圖

通過以上的流程可以測試出LDO的三個核心指標：輸出電壓下沖、輸出電壓過沖、瞬態恢復時間，將測試到的這些指標與LDO規格書中的標準指標數據進行對比，就可以判斷出該LDO是否合格。當然，以上測試的手動操作較為復雜，測試時間較長，為了提高測試效率，縮短測試時間，則可以選擇類型ATECLOUD的自動化測試平臺，來實現自動測試。平臺功能體驗可查看：ATECLOUD
