阻抗（Impedance） 是表征電子元器件或電路對交流電信號阻礙作用的關鍵物理量，通常用復數 Z 表示，單位為歐姆（Ω）。它不僅包含消耗能量的電阻（R，實部），還包含儲存能量的電抗（X，虛部），數學表達式為 Z = R + jX。電抗又分為感抗（XL）和容抗（XC），其特性隨信號頻率變化。

1. 核心概念

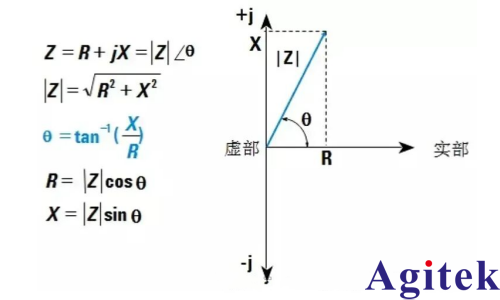

阻抗是一個矢量，兼具大小和相位。在復平面上，它可以用直角坐標系（R, X）或極坐標系（|Z|, θ）表示。由阻抗可推導出電容（C）、電感（L）、品質因數（Q）和損耗因數（D）等參數。Q值反映電抗純度（Q=X/R），D值則是Q的倒數（D=1/Q），二者均用于衡量器件能量損耗。
注意：實際器件均存在寄生參數（如引線電感、分布電容），使其在高頻下表現出復雜的電路特性，而非理想元件。
2. 測量技術選型
根據頻率范圍和阻抗特性，選擇合適的測量技術至關重要：
●自動平衡電橋法：精度極高，適用于寬阻抗范圍（毫歐姆至兆歐姆），頻率范圍通常為幾Hz到110MHz。
●電壓-電流法（IV）與射頻IV法（RF-IV）：精度良好，頻率覆蓋范圍廣（40Hz至3GHz左右）。
●網絡分析法（傳輸/反射法）：適用于極高頻率（5Hz至110GHz以上），特別適合測量接近系統特征阻抗（如50Ω或75Ω）的器件。
3. 提升測量精度的技巧
●設定正確的測量條件：器件阻抗受頻率、交流信號電平（電壓/電流）、直流偏置、溫度等因素影響。務必在符合實際應用或制造商規定的條件下進行測量。使用儀表的**自動電平控制（ALC）**功能可穩定測試信號。
●校準（Calibration）：這是定義測量基準面、消除系統誤差的關鍵步驟。通常在儀表測量端口進行。采用自動平衡電橋技術的儀表通常出廠已校準；其他儀表則需在測量前使用校準件進行開路、短路、負載校準。
●補償（Compensation）：在校準之后進行。用于消除測試夾具、延長電纜等附加部分的殘留阻抗（如雜散電容、引線電阻）。進行開路/短路補償時，電極間距應與實際測量時保持一致。
●消除相位偏移：當使用延長電纜時，需進行電纜長度校正或端口擴展，以消除相位偏移誤差。盡量使用短而優質的屏蔽電纜。
●儀器顯示參數選擇：根據被測器件特性選擇合適的等效電路模型（如串聯或并聯模式）顯示參數，以便更直觀地分析主要參數和寄生效應。
4. 維護與操作規范
●定期校準與驗證：定期使用標準件驗證測量系統的準確性。
●連接器維護：保持測試端口、適配器和夾具的清潔與良好狀態。連接質量直接影響測量結果。使用力矩扳手規范操作，避免損傷接合面。
●環境控制：注意環境溫濕度，避免油污和灰塵影響接觸阻抗。
通過理解阻抗本質、選用恰當的測量方法并嚴格執行校準與補償，您將能獲得精確可靠的測量數據，為電路設計與元器件評估提供堅實依據。
