本期文章將介紹愛普生實時時鐘模塊（RTC Modules）的特點

什么是愛普生RTC模塊？點擊上一期鏈接了解更多：

《什么是實時時鐘模塊？愛普生RTC模塊機制與用途》

1. 特點

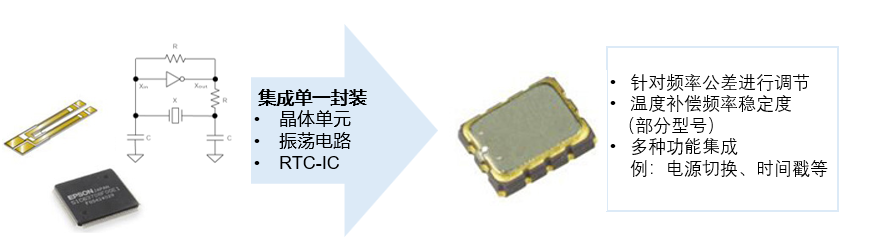

1-1. 概述

愛普生實時時鐘模塊（Real-Time Clock Module）, 內置晶體振蕩器、支持低功耗，并具備多功能系統所需的各種功能，例如喚醒定時器、電源切換和時間戳，同時實現低功耗且高精準的日期與時間管理。

1-2. 主要特點

低功耗配置使 RTC 模塊即使在主 MCU 進入睡眠模式時，也能獨立記錄時間和系統異常。

部分產品內置溫度補償振蕩器，僅依靠 RTC 模塊即可確保高精度的日期與時間信息管理。

提供 AEC-Q100/200 標準車規級產品。

低功耗 | 助力整體系統省電

RX8111CE

RX4111CE

RX8130CE

愛普生 RTC 模塊的計時電流比 MCU 睡眠模式再低一個數量級，最低計時電壓可至 1.1 V；同時，低漏電流IC 可以將高溫運行時的電流消耗降至最低，從而顯著降低客戶系統休眠時的整體功耗。

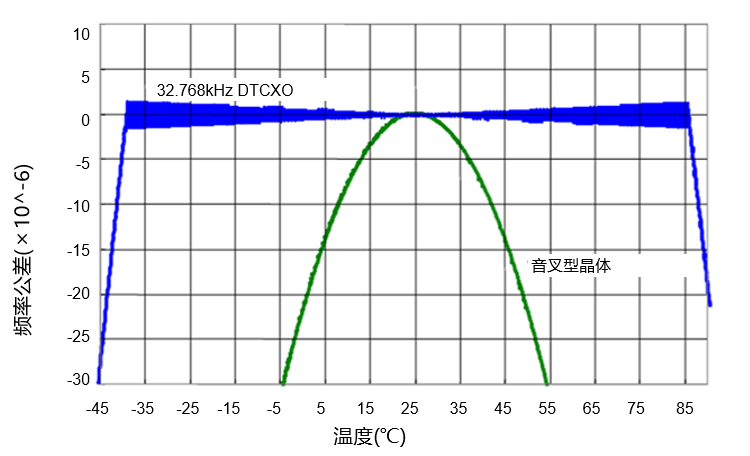

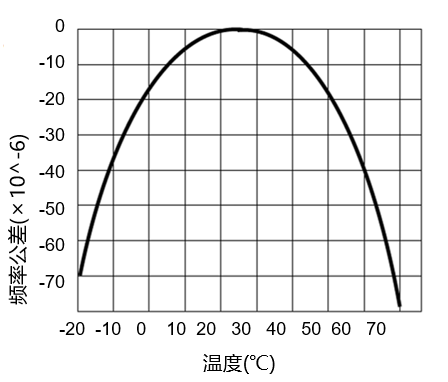

音叉型晶體單元的溫度特性

DTCXO 校正后的頻率溫度特性

高穩定性 | 在溫度變化時仍進行高精度計時

RX8901CE

RX4901CE

RA8000CE

RA4000CE

RX8804CE

RX8900CE

RA8804CE

RA8900CE

愛普生RTC 模塊內置 DTCXO（數字溫度補償晶體振蕩器），當客戶系統的電路板溫度發生變化時，依然可以提供 ±3.4 ppm（約 0.3 秒/天）的高精度時間信息。

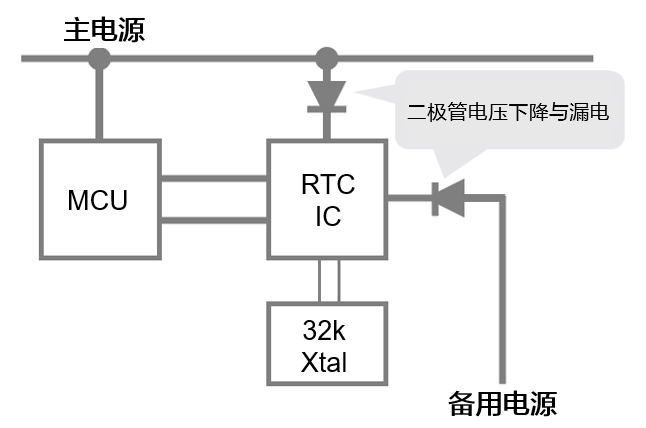

獨特功能 (1) | 電源切換

RX8901CE

RX4901CE

RX8111CE

RX4111CE

RX8130CE

RX8900CE

RA8900CE

愛普生 RTC 模塊可檢測主電源電壓的上升及下降，自動切換至備用電源運行，同時MOS 開關抑制漏電與壓降，相比二極管 OR 電路，可更高效地提供整個系統的電源管理。

常見方案

愛普生的方案

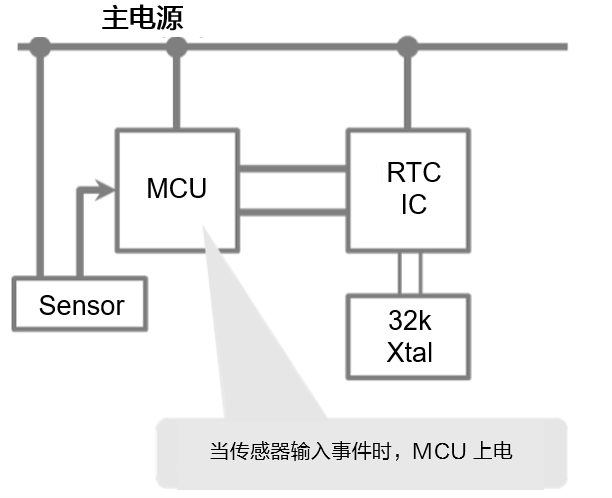

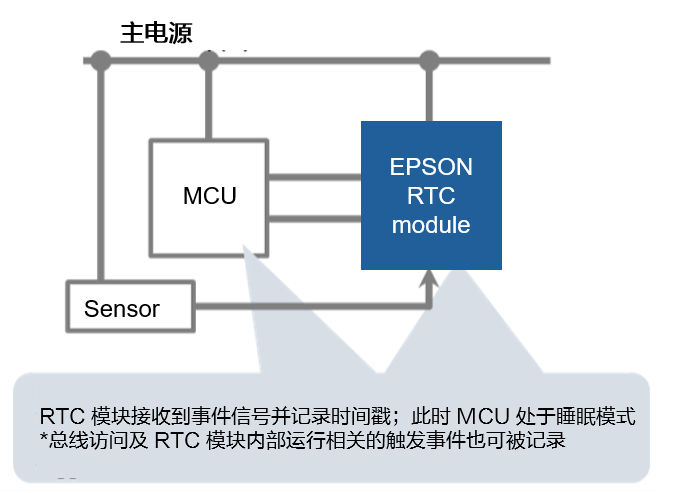

獨特功能 (2) | 時間戳

RX8901CE

RX4901CE

RA8000CE

RA4000CE

RX8111CE

RX4111CE

RX8804CE

RA8804CE

愛普生RTC模塊時間戳功能可在檢測到事件（信號）時記錄當時的時間信息。雖然 MCU 也能實現相同功能，但將時間戳功能內置于 RTC 模塊后可讓 MCU 保持睡眠，從而進一步降低系統整體功耗。

常見方案

愛普生的方案

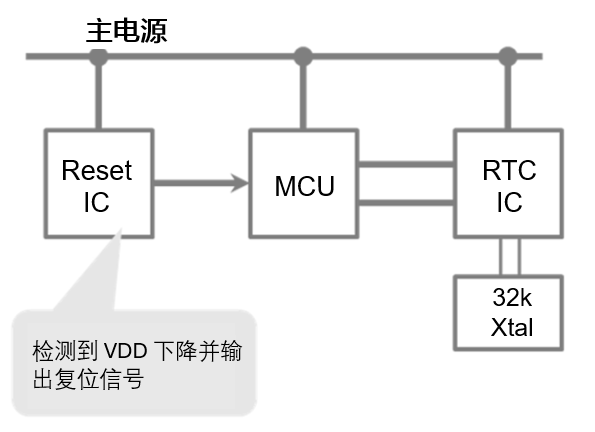

獨特功能 (3) | 復位

RA8000CE

RA4000CE

RX8130CE

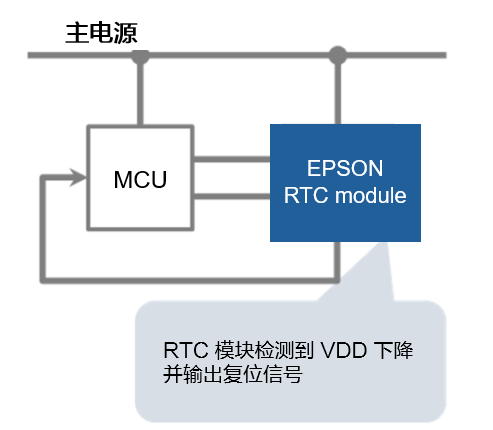

愛普生 RTC 模塊可檢測主電源電壓的上升和下降，并向 MCU 輸出復位/復位釋放信號。憑借愛普生多年積累的模擬技術，該模塊具備與獨立復位 IC 同等的功能，從而省去外部復位 IC，達到減少客戶電路板上的空間、器件數量及成本的目的。

常見方案

愛普生的方案

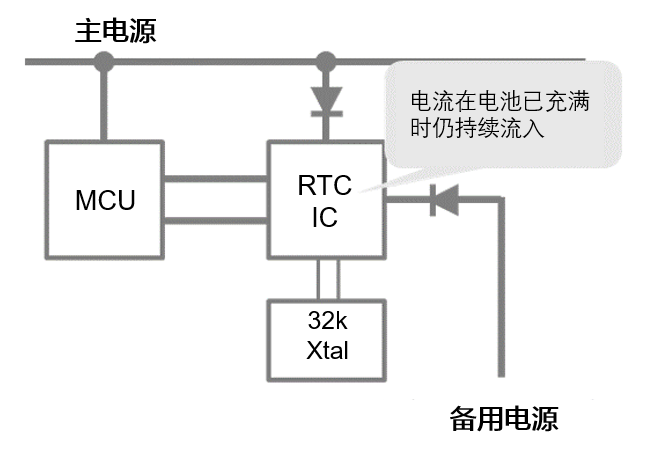

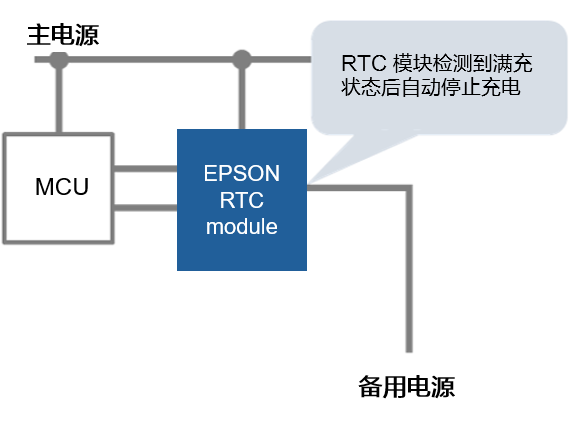

獨特功能 (4) | 備用電池充電控制

RX8130CE

RX8111CE

RX4111CE

RX8900CE

備份電源電壓監測功能可對備用二次電池進行滿充電檢測（防止過充），延長切換至備用電源驅動前的系統整體運行時間。

常見方案

愛普生的方案

。
