百兆以太網防雷防靜電標準電路設計參考

此方案為沃虎電子科技(VOOHU)百兆以太網標準方案,公司專注于通訊電子元件領域已逾8年，公司秉承選沃虎·真靠譜的經營策略與服務理念，提供全套的技術方案支持。

電流型PHY標準方案

方案簡介

用于室外的100M網口浪涌保護，本方案采用二級防護,可靠工作，保證信號高溫完整性，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次,千兆網口拓展4個端口即可。

1.初級側接線：

?差分對連接：網絡變壓器的初級側分別接入TD和RD的差分對，PCB布線時兩組差分對的線序可以交換。

?去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。

?VCC供電：對于電流型PHY，初級線圈需要連接到PHY的VCC，以濾除高頻噪聲，確保信號的穩定性。推薦在每組差分對中間并聯兩顆49.9Ω電阻,并接入GND。

2.次級側接線：

?RJ45連接：次級側連接到RJ45接口的1、2、3、6引腳。

?BOB Smith電路：次級側和空閑對應接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3.接地處理：

?懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。

電路功能說明：

?BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾（EMI），并在一定程度上抑制浪涌電流。

?去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。

?耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

此方案為沃虎電子科技(VOOHU)百兆分立式RJ45標準方案,公司專注于通訊電子元件領域已逾12年，公司秉承選沃虎真靠譜的經營策略與服務理念，提供全套的技術方案支持。

標準電路參考

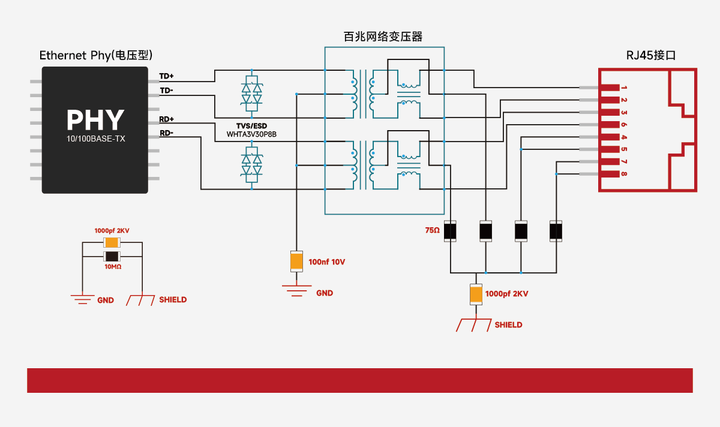

電壓型PHY標準方案

方案簡介

用于室外的100M網口浪涌保護，本方案采用二級防護,可靠工作，保證信號高溫完整性，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次,千兆網口拓展4個端口即可。

1.初級側接線：

?差分對連接：網絡變壓器的初級側分別接入TD和RD的差分對，PCB布線時兩組差分對的線序可以交換。

?去耦電容：初級側應通過一個100nF的電容連接至GND，確保信號的穩定性和完整性。

2.次級側接線：

?RJ45連接：次級側連接到RJ45接口的1、2、3、6引腳。

?BOB Smith電路：次級側和空閑對應接入一個75Ω的電阻，隨后通過一個1nF、耐壓2KV及以上的電容連接至機殼地。推薦使用1206封裝的貼片陶瓷電容或具有較寬腳距的高壓瓷片電容。

3.接地處理：

?懸空引腳：RJ45接口的懸空引腳也應通過類似的設計連接至機殼地，最終流入大地，確保整個電路的接地系統完整。

電路功能說明：

?BOB Smith電路：由75Ω電阻和1nF電容組成的電路，為共模信號提供回流路徑，有效濾除共模信號，改善電磁干擾（EMI），并在一定程度上抑制浪涌電流。

?去耦電容：100nF電容用于濾除高頻噪聲，確保信號的穩定性和完整性。 ?耐壓電容：1nF電容的耐壓值必須達到2KV或更高，以確保在高壓環境下的可靠性。

標準電路參考

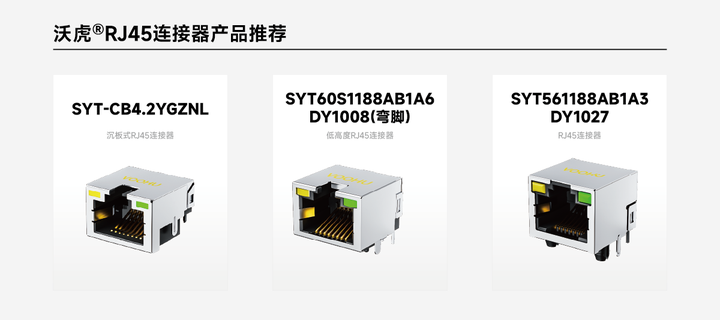

相關產品推薦

注：以上方案均為標準設計僅供參考，最終電路設計以現場需求為準，來電咨詢可免費獲取深入支持。
