車載GNSS產品電磁兼容性測試的必要性分析報告

智能網聯汽車時代下的電磁兼容挑戰與解決方案

引言：車載GNSS產品EMC測試的背景與意義

隨著智能網聯汽車和自動駕駛技術的快速發展，全球?qū)Ш叫l(wèi)星系統（GNSS）作為位置服務的核心組件，已成為智能駕駛的關鍵設備，其定位精度與可靠性直接關系到車輛的安全性。GNSS在事故緊急呼叫系統（AECS）等安全功能中具有不可替代性，是保障車輛安全運行的重要基礎。

車載電磁環境具有顯著特殊性，主要體現在多設備協同工作、高壓系統運行及高頻信號傳輸?shù)膹?fù)雜共存。汽車內部存在發動機點火系統（可產生高達100A的瞬態電流）、車載通信設備（5G頻段場強可達20V/m）等強干擾源，同時GNSS自身需穩定傳輸高頻信號（如1.575GHz GPS信號）。

關鍵數據：

瞬態電流：100A5G 場強：20V/m GPS信號：1.575GHz

由于GPS接收機系統對射頻能量的敏感度遠高于一般消費類無線電產品，易受其他電子設備微小無線電信號的干擾，未經嚴格電磁兼容性（EMC）測試的GNSS設備可能面臨定位漂移、信號丟失等風險。值得注意的是，簡單的無意輻射體測試（如FCC、CE、PTCRB測試）不足以確保GNSS性能，設備可能通過此類測試但因電磁干擾導致實際定位性能下降。

實際應用中，EMC測試對車載GNSS產品可靠性的決定性作用已得到驗證。例如，某車載導航儀因射頻模塊屏蔽效能不足，在復雜電磁環境中無法有效抵抗外界干擾，導致抗擾測試失敗，表現為定位信號頻繁丟失、導航精度顯著下降，直接影響用戶體驗及行車安全。這一案例表明，僅依賴常規無線電測試無法全面驗證GNSS在實際車載環境中的穩定性，必須通過針對性的EMC測試確保其在極端電磁條件下的可靠運行。

國內外EMC測試標準體系對比

國內核心標準解析

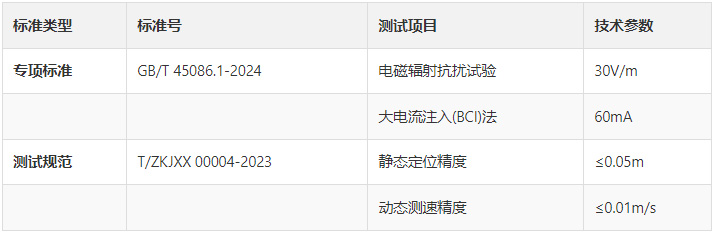

國內針對車載GNSS產品電磁兼容性測試已形成以專項標準為核心、配套標準為支撐的體系，其中國家標準與團體標準協同覆蓋電磁環境適應性、電氣安全及多場景可靠性要求。

GB/T 45086.1-2024

作為國內首個車載GNSS專項EMC標準，由全國汽車標準化技術委員會制定，羅森伯格等單位參與起草，于2024年11月28日發布并計劃2025年6月實施。該標準填補了行業空白，明確規定電磁兼容性試驗要求，包括無線電騷擾特性、傳導和耦合電騷擾抗擾、電磁輻射抗擾及靜電放電抗擾等項目，其中20MHz~2000MHz頻段的電磁輻射抗擾試驗強度達30V/m（覆蓋90%以上頻段），與國際標準接軌。

T/ZKJXX 00004-2023

聚焦復雜電磁環境下的性能驗證，規定了測試用電磁環境的一般要求、技術要求及檢驗方法，適用于系統設計、制造、驗收等全流程。其核心通過干信比（JSR）測試（1~3GHz頻段）模擬多徑效應、電離層延遲等干擾場景，并明確定位精度（靜態≤0.05m）和動態測速精度（≤0.01m/s）等指標，確保終端在復雜電磁干擾下的定位可靠性。

國際核心標準解析

ECE R10法規

聯合國歐洲經濟委員會（UNECE）發布的ECE R10法規是歐盟及全球50余個成員國的市場準入核心依據，覆蓋L、M、N等類別車輛及其電子子組件（ESA），要求設備既不產生干擾其他電子設備的電磁輻射，又需具備抵抗外部電磁干擾的能力，涉及輻射/傳導抗擾度、發射控制及充電耦合系統特殊要求。

其修訂動態體現技術適應性，Rev.7草案新增76GHz~81GHz毫米波雷達頻段測試，并將輻射抗擾度上限頻率提升至6GHz，進一步強化對GNSS設備在復雜電磁環境下抗干擾能力的要求。

ISO 11452系列

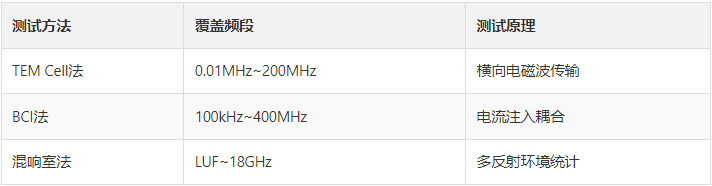

通過多維度測試方法構建了適應車載復雜電磁環境的抗擾度評估體系。該系列針對不同干擾路徑和頻段特性，規定了多樣化測試手段。

CISPR 25

作為車載電子部件電磁發射控制的核心標準，其2021年第5版（Class 3）對輻射發射提出嚴苛要求，在30MHz~1GHz頻段準峰值限值最低至34dBμV/m，且覆蓋150kHz至5925MHz的傳導與輻射發射測試范圍。這一限值要求顯著高于其他類別，倒逼企業通過優化PCB布局、增加電磁屏蔽、選用低噪聲元器件等手段，降低GNSS模塊的電磁輻射水平。

車載GNSS產品EMC核心測試項目

電磁干擾（EMI）測試

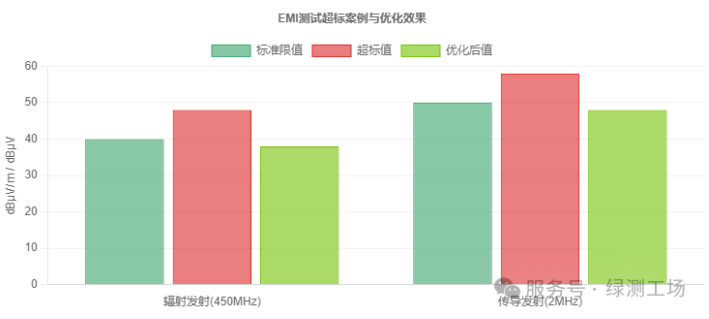

電磁干擾（EMI）測試的核心目的是控制車載GNSS產品自身的電磁輻射，避免對車輛其他敏感電子設備造成干擾。具體而言，需通過輻射發射測試（30MHz~6GHz）限制設備對外的電磁輻射，通過傳導發射測試（150kHz~30MHz）控制其通過電源線或信號線傳輸?shù)碾姶鸥蓴_，從而防止干擾車載雷達、通信模塊（如5G T-Box，存在通信頻段重疊風險）、傳感器等系統的正常運行。

電磁抗擾度（EMS）測試

電磁抗擾度（EMS）測試是保障車載GNSS產品在復雜電磁環境中可靠運行的關鍵環節，其核心目標在于驗證設備在遭受外部電磁干擾時的功能穩定性與定位精度。具體而言，需確保GNSS在高壓線、通信基站、車載電機等典型干擾場景下，靜態定位誤差不超過2米、動態定位誤差不超過5米，同時滿足國際標準對電磁環境適應性的嚴苛要求。

測試方法：

BCI法：0.1MHz~400MHz

電波暗室法：20MHz~6GHz

靜電放電：±8kV/±15kV

抗擾能力不足將直接引發嚴重失效風險。電磁輻射干擾可能導致定位漂移，例如在隧道多徑環境下，若設備對20MHz~2000MHz頻段30V/m場強的抗擾能力不足，載波噪聲密度比（C/N0）下降超過1dB，將造成定位精度劣化；靜電放電可能引發設備無響應或重啟，某案例顯示觸摸屏控制器因ESD防護等級不足（原±8kV）導致功能中斷，更換為±15kV防護芯片后方通過測試；射頻干擾還可能導致通信模塊異常，如WiFi模塊在10V/m場強下出現斷連，需通過帶通濾波器（抑制比＞30dB）及天線隔離度優化（提升15dB）解決。

GNSS特有性能測試

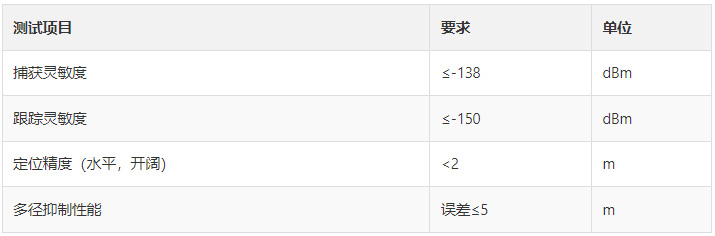

GNSS特有性能測試是保障車載GNSS產品在復雜電磁環境下可靠工作的關鍵環節。從測試必要性來看，GNSS信號具有天然微弱性（-130dBm@天線口面），地面天線接收的射頻功率通常在-125 dBm至-150 dBm之間，極易受電磁干擾導致靈敏度下降，進而影響定位精度與可用性。

測試必要性

相關標準如CSN ETSI EN 301 489-19 v2.2.1明確要求衛星通信系統（含GNSS）需提供可靠的數據傳輸，覆蓋車載等多種配置，而CISPR 25:2021更針對性規定需保護GPS等衛星導航接收機免受同車部件干擾，凸顯了專項測試的必要性。

車載GNSS產品EMC測試設備與技術要求

核心測試設備清單

電波暗室

作為輻射抗擾度測試的核心環境，通過吸波材料構建無反射電磁空間，確保測試場強偏差≤±3dB，保障輻射抗擾度測試結果的準確性，例如1m法電波暗室可覆蓋150kHz~18GHz頻率范圍的場強均勻性要求。

大電流注入（BCI）系統

通過電流探頭或注入鉗耦合干擾信號，模擬車載線束傳導干擾路徑，可實現100kHz~400MHz頻率范圍內0~200mA的電流注入，覆蓋零部件線束傳導抗擾測試需求。

衛星信號模擬器

用于模擬GPS/BDS/GLONASS/Galileo等多星座信號，支持電離層、對流層延遲及用戶軌跡仿真，為GNSS接收機靈敏度測試提供可控的信號源。

關鍵參數

衛星信號模擬器的信號功率精度需控制在±0.5dB以內

EMI接收機需覆蓋9kHz~6GHz頻率范圍

電波暗室的場強均勻性和屏蔽效能

配置建議

中小企業可優先配置BCI系統和基礎抗擾度設備（例如信號發生器、射頻功放、CDN等），此類設備可覆蓋80%的零部件傳導抗擾測試需求，顯著降低初期投入。對于輻射發射測試，由于電波暗室建設成本較高（含屏蔽室、吸波材料、測試天線等），可外包至第三方實驗室，利用其CISPR25標準暗室完成測試，平衡測試能力與成本投入。

測試環境與輔助設備

環境控制

電波暗室作為主要測試環境，需具備屏蔽外部電磁干擾（如基站信號、高壓線輻射）和吸收內部多余信號的能力，其典型結構包含暗室、控制室及功放室，可覆蓋150kHz-18GHz頻率范圍，滿足EMI射頻輻射干擾和EMS射頻輻射抗擾度測量需求。

環境參數：

溫度：23±5℃ 濕度：20%~85%

輔助設備

電源端干擾隔離依賴人工電源網絡（LISN），其50Ω/5μH阻抗特性適配12V/24V車載電源系統，可確保傳導發射測試僅反映GNSS設備本身的電磁特性而非外部電網干擾。

監測類設備中，電流監測探頭在BCI測試中用于實時監測注入電流，場強探頭則保障抗擾度測試中場強達標，而電流注入探頭校準夾具可確保注入精度。

結論與建議

結論：EMC測試是車載GNSS產品的核心競爭力

EMC測試作為車載GNSS產品從設計到量產全流程的關鍵環節，其核心價值體現在必要性與競爭差異的雙重維度。從必要性角度看，EMC測試是產品合規性、技術可靠性與安全底線的"必選項"。首先，它是法規準入的硬性要求，需符合ECE R10、ISO 11452、CISPR 25及GB/T 45086.1-2024等國際與國內標準，直接決定產品能否進入目標市場。

核心價值

EMC測試不僅是保障產品基本質量的手段，更是企業構建技術優勢、提升市場話語權的核心競爭力。系統化的EMC測試與整改方案能顯著提升產品在復雜電磁環境下的魯棒性，形成差異化優勢。

從競爭差異角度看，優秀的EMC性能已成為車載GNSS產品在同質化市場中脫穎而出的核心賣點。在智能網聯汽車快速發展的背景下，EMC性能已成為衡量產品技術實力的重要指標，其優劣直接影響市場競爭力與品牌口碑。

建議：企業EMC測試策略

標準應對

企業應建立動態標準跟蹤機制，通過訂閱ISO、GB、ECE等國際及國內標準更新通知（如ECE R10第6版修訂、Rev.7的6GHz抗擾要求），確保對法規變化的敏感性。針對不同市場需求，需同步適配多區域標準，例如國內市場遵循GB/T 19392-2013、GB/T 45086.1-2024，歐盟市場符合ECE R10，北美市場滿足FCC Part 15，實現全球市場準入。

成本控制

中小企業可內部開展BCI（大電流注入）摸底測試（1~400MHz頻段），將輻射發射等復雜測試外包給專業實驗室，利用其專項測試能力與整改解決方案，降低測試成本達50%。同時，通過自動化測試技術提升效率，實現自動測試與報告生成，減少人工干預與重復測試。
