音視頻產品電磁兼容性測試必要性分析報告

高質量產品開發與市場準入的關鍵保障

引言：電磁兼容性（EMC）與音視頻產品的關聯性

EMC基本概念與測試范疇

電磁兼容性（Electromagnetic Compatibility, EMC）是指設備或系統在其電磁環境中正常運行，同時不對環境中其他設備產生不可接受電磁干擾的能力。其核心包含兩個相互關聯的要求：一是控制設備自身產生的電磁干擾（Electromagnetic Interference, EMI），二是提升設備對外部電磁干擾的抗擾度（Electromagnetic Susceptibility, EMS）。

對于音視頻產品而言，其高頻信號處理（如高清視頻編解碼、射頻模塊工作）和多設備互聯（如通過HDMI、USB等接口級聯）的功能特點，使其在電磁兼容性方面面臨雙重風險：

高頻數字電路的開關動作、射頻模塊的信號輻射易產生電磁干擾

復雜的電磁環境（如靜電、瞬態脈沖）可能導致其出現畫面失真、音頻噪聲甚至功能中斷等問題

EMC測試主要范疇：

音視頻產品EMC測試的必要性分析

法規合規要求

法規對音視頻產品電磁兼容性（EMC）測試的強制性要求，其核心邏輯在于通過統一標準實現電磁環境的規范化管理，確保產品在復雜電磁環境中既能正常運行，又不對其他設備或系統造成干擾。

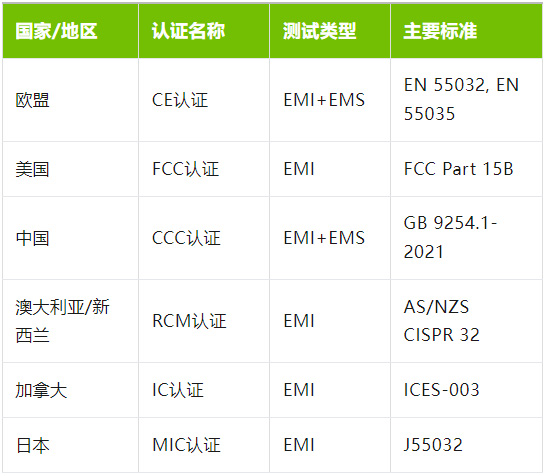

全球主要市場EMC要求

歐盟通過CE認證體系要求產品必須符合EN 55032（電磁發射）和EN 55035（電磁抗擾度）標準；美國FCC通過Part 15B法規對音視頻產品的電磁發射進行限制；中國則通過CCC認證強制實施GB 9254.1-2021標準。

產品質量與可靠性保障

EMC測試是保障音視頻產品質量與可靠性的核心環節，堪稱產品質量的"試金石"。其通過電磁干擾（EMI）測試與電磁抗擾度（EMS）測試的雙重驗證，系統性控制產品對外界的電磁騷擾并提升自身抗干擾能力。

EMS測試通過嚴格判據評估其抗擾性能：判據A要求測試過程中無功能缺失，判據B允許暫時功能缺失但可自行恢復，判據C需人工介入恢復，判據D則定義為因損壞或數據丟失導致無法恢復。

用戶體驗與品牌聲譽

音視頻產品作為消費電子設備，其核心價值在于為用戶提供"體驗無干擾"的使用感受，例如音頻輸出無雜音、視頻畫面無雪花或干擾條紋，而電磁兼容性（EMC）測試是保障這一核心價值的關鍵環節。

音頻無雜音

畫面無雪花

無信號中斷

無功能異常

國內外EMC測試標準體系對比

國際通用標準框架

國際通用電磁兼容性（EMC）標準框架以"通用性"和"基礎性"為核心特征，通過國際標準化組織制定的系列標準為全球產品測試提供統一模板和方法基準。

其中，國際無線電干擾特別委員會（CISPR）制定的CISPR系列標準與國際電工委員會（IEC）發布的IEC 61000系列標準構成了該框架的兩大支柱：

CISPR 32《多媒體設備的電磁兼容性-發射要求》

CISPR 35《多媒體設備的電磁兼容性-抗擾度要求》

IEC 61000-4系列專注于抗擾度測試方法

國內標準與國際接軌情況

國內音視頻產品電磁兼容性標準體系在發展過程中，始終致力于平衡"國際化"與"本土化"需求，既通過采用國際先進標準確保與全球技術體系接軌，又結合國內市場特點保留必要的特色要求。

GB/T 9254.1-2021《信息技術設備、多媒體設備和接收機 電磁兼容 第1部分：發射要求》作為電子產品和安全附件的強制性認證標準，于2021年12月31日發布，2022年7月1日正式實施，全面替代了舊版GB/T 9254-2008和GB/T 13837-2012。

主要區域市場特殊要求

EMC測試項目分類與技術要求

電磁干擾（EMI）測試

傳導發射測試

音視頻產品內部的開關電源、高頻芯片等關鍵部件在工作過程中，會產生電磁干擾信號，這些干擾可通過電源線、信號線傳導至公共電網，可能對電網中其他用電設備（如冰箱、空調等）的正常運行造成影響。

測試頻率范圍：150kHz~30MHz

輻射發射測試

輻射發射是音視頻產品電磁兼容性測試中最易超標的項目之一，其核心技術關鍵點體現在測試環境模擬、頻率覆蓋范圍及高頻部件干擾控制三個方面。

測試頻率范圍：30MHz-6GHz（部分場景可擴展至26MHz~3GHz）

諧波電流與電壓閃爍測試

諧波電流與電壓閃爍測試是保障電網安全及公共利益的關鍵環節，主要評估音視頻產品對公共電網的諧波污染及電壓波動影響，確保設備"綠色用電"。

電磁抗擾度（EMS）測試

靜電放電（ESD）抗擾度測試

靜電放電（ESD）抗擾度測試是電磁抗擾度測試體系的重要組成部分，其核心目標是模擬真實場景中用戶接觸音視頻設備時可能產生的靜電干擾。

接觸放電等級：±2kV、±4kV、±6kV、±8kV

射頻電磁場輻射抗擾度測試

射頻電磁場輻射抗擾度測試是音視頻產品應對復雜電磁環境的關鍵手段。在音視頻產品的實際使用場景中，存在大量射頻源，如手機、基站等無線電設備。

場強通常為3V/m或10V/m

電快速瞬變脈沖群（EFT）與浪涌抗擾度測試

電快速瞬變脈沖群（EFT）與浪涌抗擾度測試是音視頻產品電磁抗擾度測試的重要組成部分，主要模擬電網環境中常見的瞬態干擾。

EMC測試設備與環境要求

EMI測試核心設備

EMI測試的高精度與可復現性依賴于EMI接收機、LISN（線阻抗穩定網絡）、天線及暗室四類核心設備的協同工作，各設備通過特定功能分工實現對電磁干擾信號的精準捕捉與量化分析。

EMI接收機是干擾信號測量的核心工具

LISN的核心功能是穩定電源端口阻抗，消除電網干擾對測試的影響

天線用于捕捉不同頻段的輻射干擾信號

暗室（含屏蔽室）的作用是屏蔽外界電磁環境干擾

EMS測試核心設備

EMS測試核心設備通過模擬真實電磁干擾環境，驗證音視頻產品在復雜電磁環境中的抗擾能力，確保測試結果與實際應用場景的一致性。

靜電模擬器是模擬靜電放電干擾的關鍵設備

信號發生器與功率放大器的組合設備用于構建射頻干擾場

浪涌發生器專注于模擬雷擊、開關操作等引起的瞬態過電壓脈沖

電快速瞬變脈沖群（EFT）發生器用于模擬電網或信號線上的快速瞬變干擾

測試環境與校準要求

EMC測試結果的準確性高度依賴于嚴格控制的測試環境與設備校準流程。環境因素與設備精度直接影響測試數據的可靠性，若環境存在干擾或設備未校準，可能導致對產品電磁兼容性的誤判。

典型案例分析與行業發展趨勢

未通過EMC測試的商業風險案例

企業在音視頻產品研發中普遍存在"重功能實現、輕EMC設計"的誤區，此類認知偏差可能導致顯著的商業風險。

典型案例顯示，某品牌智能電視因輻射發射指標不達標（30MHz-1GHz頻段場強超出EN 55032標準限值5dB），被歐盟市場拒絕準入，需重新設計屏蔽與濾波電路，直接導致上市計劃延遲3個月，經濟損失超500萬元。

從行業共性來看，不符合EMC標準的產品將面臨多重商業風險，包括目標市場準入受阻、品牌聲譽受損及潛在法律風險。

EMC測試技術發展趨勢

當前EMC測試技術正呈現多維度發展趨勢，對音視頻產品的測試能力、效率及合規性均產生深遠影響。

高頻化：5G與毫米波技術的普及使測試頻率向40GHz以上延伸

智能化：AI輔助診斷技術可將故障排查時間大幅度縮短

標準化整合：國際標準體系正從分散走向統一

結論與建議

核心結論

電磁兼容性（EMC）測試作為音視頻產品全生命周期管理的關鍵環節，其必要性可通過"法規要求—質量體驗—技術競爭力"的邏輯閉環得以系統闡釋。

企業實施建議

合規策略

建立動態更新的"標準數據庫"與深化第三方專業合作

測試流程優化

早期摸底測試是關鍵環節，可發現80%的EMC問題

技術能力建設

從實驗室基礎配置、設計源頭優化等多維度系統推進
