什么是低功耗藍牙模塊？

物理構成：低功耗藍牙模塊 = 藍牙芯片 + 必要的外圍電路（晶振、電容等） + 射頻部分（天線匹配電路） + 屏蔽蓋（防干擾）。這個完整封裝讓你無需處理復雜的射頻設計，拿來就能用。

通俗理解：低功耗藍牙（BLE）就像是普通藍牙的“節能版”——它專門為需要長時間運行、電池供電的小設備設計。比如你的智能手環、電子秤、防丟器等，都是靠BLE技術在保持連接的同時，讓電池能用幾個月甚至幾年。

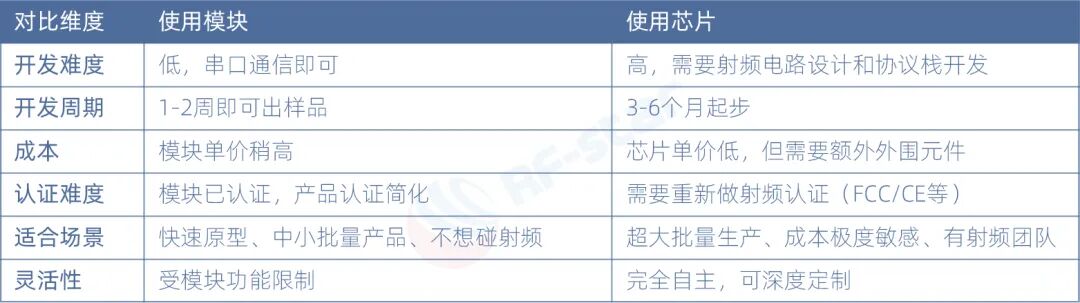

模塊 vs 芯片：怎么選？

建議：90%的物聯網產品使用模塊更劃算，省下的開發時間和認證成本遠超模塊差價。

特殊說明：常規的模塊認證如FCC、IC等都要求模塊包含完整的射頻電路、屏蔽蓋及獨立的電源，針對不同區域、不同終端產品以及選擇不同的實驗室是否能引用模塊認證都存在一定的差異。為確保認證順利通過，信馳達建議用戶與認證實驗室直接對接確認具體要求。

市面上的低功耗藍牙模塊主要分幾種？

?按功能分類

透傳模塊：最常用，像"數據管道"，把藍牙收到的數據原樣傳給單片機。用戶無需了解藍牙協議，接線就能用。

主控模塊：自帶處理能力，能編程邏輯。客戶可自行寫程序，將芯片內部的內核利用起來，可節省外部MCU，降低成本。比如信馳達RF-BM-2340B1采用TI CC2340R5，自帶ARM Cortex-M0+內核，且引出所有的GPIO，既能處理藍牙通信又能跑用戶應用。

信馳達模塊按芯片平臺分類

以上模塊都可以實現透傳和自主開發兩種需求。

?按接口分類

串口型（UART）：最容易上手，接上就能用，如信馳達RF-BM-2340A1

USB型：直接插電腦，無需額外接口，客戶自行開發上位機，如RF-DG-22A

SPI/I2C型：串口傳輸速率有差異，如RF-BM-2340A2支持SPI透傳協議，RF-BM-BG22Ax支持I2C透傳協議

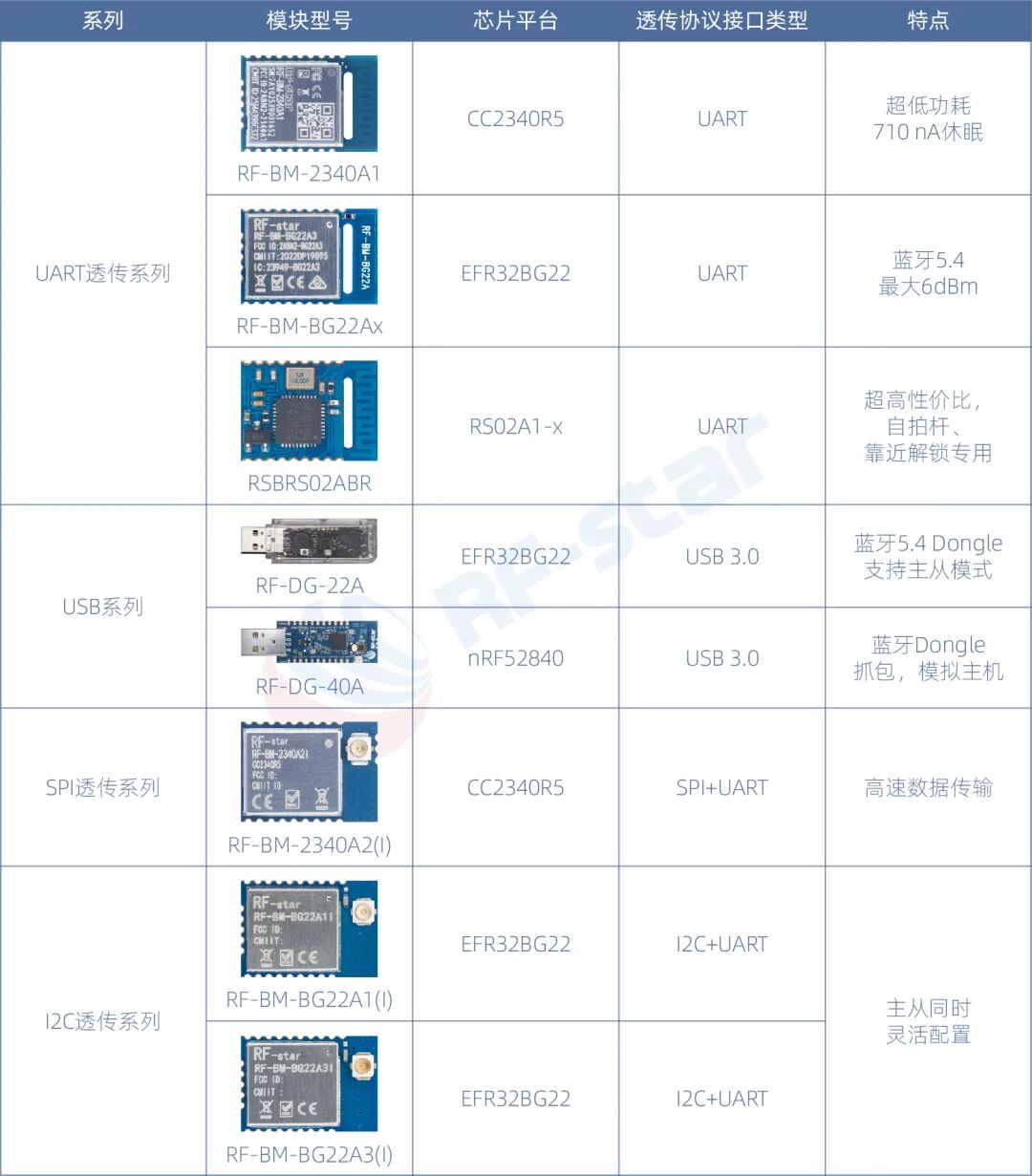

信馳達低功耗藍牙模塊接口分類表

???

快速上手：BLE透傳模塊怎么用？

接線超簡單（以RF-BM-2340A1）

注意：TX接RX，RX接TX，千萬別接反！流控引腳不用時需接地。

上電即用三步法：

· 給模塊供電（3.3V，最大電流不要超過模塊規格）

· 手機下載藍牙調試APP（推薦"BLE調試寶"或"nRF Connect"）

· 手機APP搜索并連接模塊（默認名稱通常是RFSTAR_XXXX）

流控（Flow Control）怎么用？

信馳達模塊流控方式（RTS/CTS）（BRTS/BCTS）：

模塊RTS/BCTS → MCU CTS

模塊CTS/BRTS← MCU RTS

適用模塊：RF-BM-BG22A1、RF-BM-2340A1、RF-BM-4044Bx等

藍牙工作原理深入解析

?廣播（Advertising）——從設備喊話

從設備周期性地"喊"：我在這里！我的信息是...

廣播包包含：

設備名稱（如"RFSTAR_BLE"）

UUID（設備唯一身份證）

信號強度指示

可提供的服務信息

廠商自定義數據

信馳達模塊廣播設置：

AT+NAME=RF-star123456 // 修改設備名

AT+UART=921600 // 設置串口波特率921600 bps

AT+POWER=0 // 修改發射功率為0 dBm

?掃描（Scanning）——主設備監聽

主設備開啟"耳朵"，監聽周圍誰在廣播：

掃描結果包含：

所有廣播設備的MAC地址

設備名稱（如果有）

RSSI信號強度（數值越負，信號越弱）

廣播數據包內容

?主從角色與連接拓撲

主設備（Master/Central）：

主動掃描周圍的藍牙設備

發起連接請求

一個主設備可連接多個從設備

典型例子：手機、平板、網關

從設備（Slave/Peripheral）：

廣播自己的存在

等待被連接

同一時間只能被一個主設備連接（普通模式下）

典型例子：傳感器、手環、信標

主從一體（Central/Peripheral）：

一個設備同時具備主從功能，如：

智能手表（從：連接手機；主：連接耳機）

藍牙網關（主：連接多個傳感器；從：被手機連接配置參數）

信馳達透傳模塊支持模式

?建立連接四步曲：

01從設備廣播（Advertising）

02主設備掃描并選擇目標

03主設備發起連接請求

04雙方協商參數 → 連接成功！

?連接參數優化配置

// 連接間隔：影響速度和功耗

AT+ADS=1,1,50// 設置開啟可連接廣播、間隔為 50 ms 的廣播

// 從機延遲：允許跳過的連接事件數

AT+CDL=10,20// 啟用 BCTS 腳的功能，并設置延遲時長為 10 ms；設置 BRTS 腳延時時長為 20 ms

// 監控超時：連接斷開判斷時間

AT+CNT_INTERVAL=16,200// 設備當前連接間隔為 20 ms（16*1.25 ms）,連接監督超時為 2000 ms

信馳達透傳藍牙模塊選型表

常見問題速查

Q1模塊搜不到？

檢查1：確認模塊是否處于廣播模式（STATE引腳可指示）

檢查2：電源是否穩定3.3 V，電流是否足夠（≥20 mA）

檢查3：模塊可能已處于連接狀態（連接時不廣播）

檢查4：天線是否完好，模塊是否在金屬外殼內（信號屏蔽）

Q2連接經常斷開？

解決1：增加監控超時時間

解決2：檢查電源是否被干擾（示波器看紋波）

解決3：可能距離太遠或有障礙物（測試空曠環境）

解決4：調整連接間隔（間隔太小可能不穩定）

Q3智慧城市與公用事業

解決1：降低波特率（從115200降到9600試試）

解決2：檢查設備流控功能（連接BRTS/BCTS，CTS/RTS引腳）

解決3：檢查接線是否松動（重新焊接）

解決4：減少單次發送數據量（分包發送）

馬上動手試試吧！

最簡單的入門實驗：

所需材料：

信馳達RF-BM-2340A1或RF-BM-BG22A1模塊 ×1

RF-BT02開發板 ×1

USB數據線 ×1

杜邦線若干

記?。?/strong>BLE透傳模塊的使用并不難，關鍵是動手試錯。大多數問題都是接線、供電或模式設置不對。信馳達模塊都提供詳細的技術文檔和部分MCU示例代碼，遇到問題時：
