1、概述

??園區照明比較復雜，辦公建筑、生產車間和園區道路、景觀照明等類型比較多，而且對照明控制方式要求不一樣。所以合理使用照明控制系統，針對不同建筑不同場景使用不同的控制策略，大程度使用自然光照明達到節省照明用電，提高照明管理效率的目的。

??ASL1000智能照明控制系統可以實現場景控制、時間控制、區域控制、光照度感應控制以及紅外感應控制等多種控制方式，能有效避免公共區域的照明浪費，還可以幫助醫院高效管理照明。

??系統在照明配電箱內的模塊主要有開關驅動器、IP網關、路燈控制器、時間控制器、干接點輸入模塊等。這些模塊使用35mm標準導軌安裝。另外安裝在控制現場的模塊主要有光照度傳感器、紅外傳感器和智能面板。有人經過可以設定紅外感應控制亮燈，人離開后在設定的時間內熄燈，智能面板等手動控制設備，可實現自動控制、現場控制和值班室遠程控制相結合。

2、參考標準 程瑜 187 0211 2087

GB/T 20965-2013 《控制網絡HBES技術規范 住宅和樓宇控制系統》

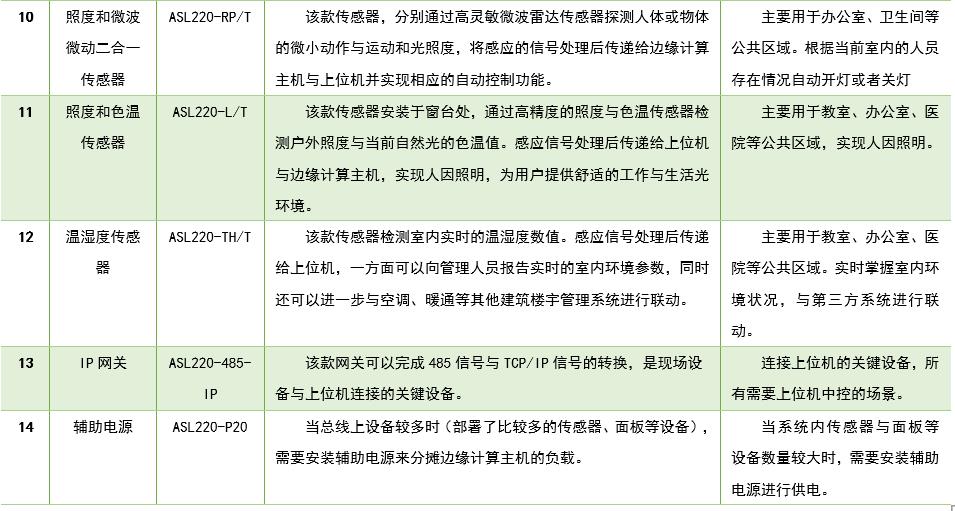

3、配置方案

4、系統結構

5、系統功能

● 區域控制

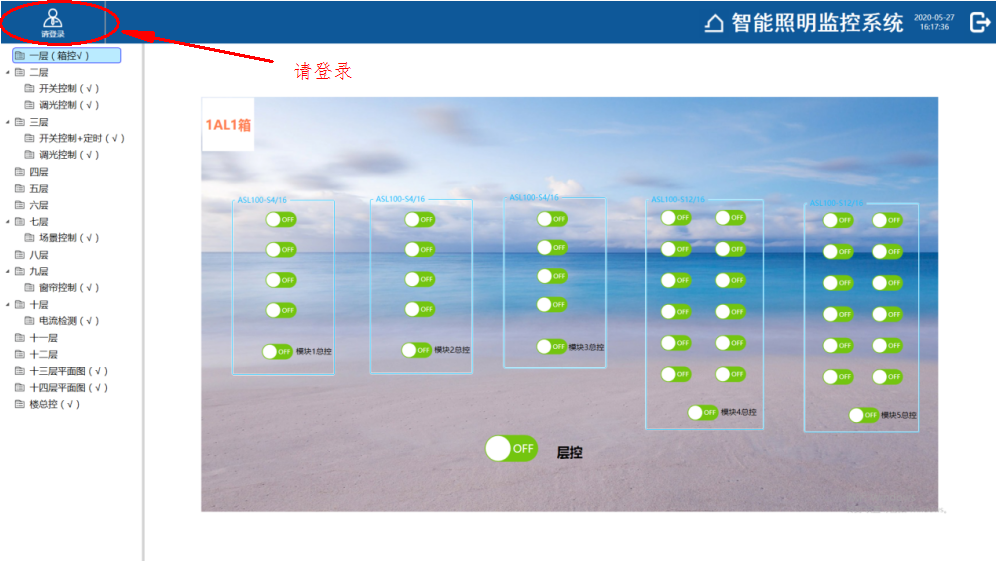

可以通過電腦或者觸控終端控制一棟樓、某一層或某個區域所有照明燈具開關。可以對單個照明回路實現開關控制，還可對每個模塊、箱子、樓層、自定義分區實現總控。現場受控回路的開關狀態會實時反饋。

● 調光控制

拖動調光控件，照明設備從0%到100%進行調光,點擊左右兩邊的符號，可進行步進調光，一個步進增加/減少20%；通過圖標的亮滅狀態反饋現場開關的狀態。

點擊模塊調光單控可以對一個模塊的照明回路實現調光控制；

點擊調光總控,可以對多個照明回路實現調光控制。

● 定時控制

智能照明控制系統通過時鐘管理器，實現有關區域照明的定時和自動管理功能，實現走廊、公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

● 場景控制

智能照明控制系統根據不同區域的功能需求，設定不同的場景模式，完成各種照明燈具的控制組合，達到美化工作環境、提高舒適度。

● 人體感應控制

在通道、走廊、公共區域、樓梯間、會議室等場所布置人體感應傳感器，當人員進入區域時，自動打開照明；當人員離開后，延遲一段時間再關閉，根據需求設定。

● 窗簾控制

窗簾控制有兩種控件，一種是開關和步進調節功能；另一種是無極調節和步進調節功能。

點擊窗簾單控控件，可以開合百葉窗/窗簾或者調整百葉角度；

點擊窗簾總控圖標，可以對多路窗簾實現調光控制；

通過圖標的亮滅狀態，反饋現場窗簾的開合狀態，數值表示窗簾的相對動作的值。

● 電流檢測

讀取帶電流檢測開關驅動器所有回路的電流、開關控制，并自動分析回路是否有故障狀態。電流值、故障狀態顯示、開關狀態會實時反饋在界面上。
