不知您是否曾有這樣的經歷：在夜晚用電高峰時，家里的燈光忽然莫名變暗，而同一棟樓里，有的鄰居卻可能正在為電器突然損壞而煩惱。在數據中心或醫院，一次突如其來的電壓波動，就可能導致服務器宕機或醫療設備失靈，造成難以估量的損失。

這些看似孤立的現象背后，往往隱藏著電力系統中一個常見且關鍵的問題——三相負載不平衡及其導致的中性點電位偏移。在由單相負載較多的現代配電網絡（如居民區、商業樓宇）中，用電的隨機性與不均勻性易打破理想的三相平衡狀態。

一、理想情況（三相平衡）

在理想的三相平衡系統中：

三相負載完全對稱，即各相阻抗大小相等，且相位互差120°。

三相電流大小相等，相位也互差120°。

此時三相電流的矢量和為零，零序電流為0。

根據基爾霍夫電流定律，流回電源中性點（N）的電流為零，因此中性線中沒有電流。

由于中性線無電流，在線路阻抗上不會產生壓降，負載中性點（O’）的電位與電源中性點（N）的電位相等，即通常所說的“零電位”。

二、實際情況（三相不平衡）

當三相負載不對稱時（例如某一相接入過多單相設備）：

三相電流大小不再相等，相位差也可能偏離120°。

三相電流的矢量和不再為零，其不為零的部分即為零序電流。

該零序電流需通過路徑流回電源。在三相四線制系統中，此路徑即為中性線，因此中性線上開始有電流流過。

中性線本身存在阻抗（電阻和感抗）。電流流過該阻抗時，會產生電壓降（U = I × Z）。

該電壓降導致負載中性點（O’）的電位相對于電源中性點（N）發生偏移，兩者之間出現電位差，即 U_O'N = I_N × Z_N。

此時負載中性點（O’）的電位不再為零，這種現象稱為中性點電位偏移（或稱中性點漂移）。

三、帶來的影響與后果

中性點電位偏移會引發以下問題：

1、各相負載電壓不穩定

每相負載的實際電壓等于電源相電壓減去中性點偏移電壓。

負載較重的一相電流較大，會使中性點向該相的反方向偏移，導致該相負載電壓降低，可能引起欠壓，影響電器正常工作。

負載較輕的一相電壓則會升高，可能造成過壓，增加電器燒毀風險。

舉例：某居民樓若A相用電負荷大，C相用電負荷小，則A相電壓可能低于220V（燈光變暗），C相電壓可能高于240V（電器易損壞）。

2、增加線路損耗與火災風險

中性線電流會產生熱量，增加線路損耗。嚴重不平衡時，中性線電流可能接近或超過相線電流。

若中性線因老化、接觸不良或過細而斷開，負載中性點電位將嚴重漂移，可能導致大面積電器燒毀，危險性很大。

3、影響設備正常運行

對電壓敏感的設備（如醫療設備、服務器、實驗室儀器等）可能因電壓波動而工作異常或損壞。

4、變壓器容量與三相平衡的關系

變壓器容量不足并非中性點偏移的直接原因，但容量不足時系統更容易因負荷分配不均而出現三相不平衡，進而引起相電壓異常。小容量變壓器帶載裕度小，若某相突發大負荷，會迅速破壞三相平衡。

5、中性點電位偏移與相電壓偏差

三相負載不平衡會導致中性線中出現零序電流，引起中性點電位偏離零電位。

中性點偏移后，負荷重的一相電壓降低，負荷輕的一相電壓升高，表現為相電壓偏離額定值。

6、中性線可靠性的重要性

中性線若接觸不良或斷路，會急劇加劇中性點偏移，在380V系統中甚至可能導致某相電壓接近線電壓（380V），引發設備大面積燒毀。

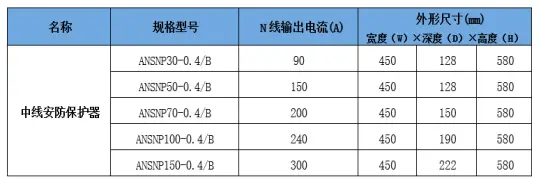

四、ANSNP系列中線安防保護器

ANSNP系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。中線安防保護器的基本原理為：通過電流檢測環節采集系統中性線上各次諧波電流，經控制器快速計算并提取各次諧波電流的含量，生成諧波電流指令，通過功率執行器件輸出與諧波電流幅值相等方向相反的補償電流，補償電流注入中性線，實現消除中性線電流的目的。

產品功能

● 對末端回路電流進行檢測、分析，治理諧波及三相不平衡，可治理由3N次諧波和三相不平衡造成的N線電流過大問題，消除其造成的電氣火災安全隱患；

● 實現系統N線電流治理，同時具備諧波電流、無功功率、雜散電流、系統電流突變，諧波電流突變的遏制功能；

● 系統節能功能；降低系統線纜損耗,降低系統由于集膚效應引起的損耗問題，實現綜合節能。同時可以提高系統的元件使用壽命，降低維修成本；

● 無線數據傳輸功能及手機APP交互功能。

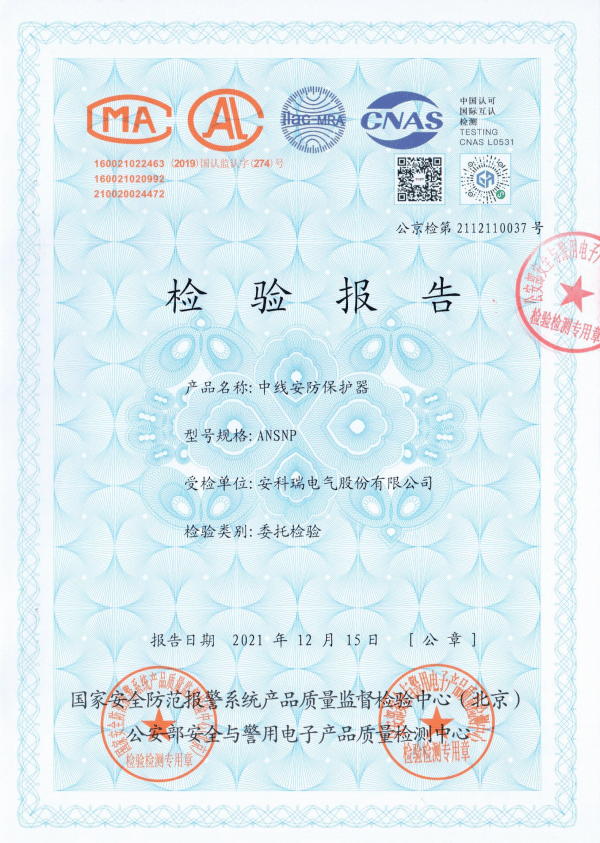

產品證書

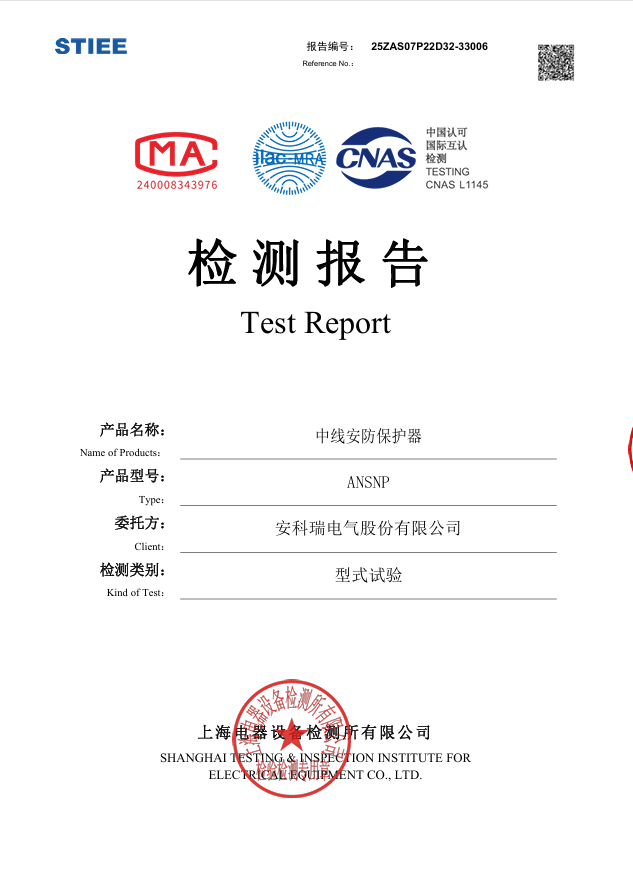

安防認證、上電科型式試驗

四、應用案例

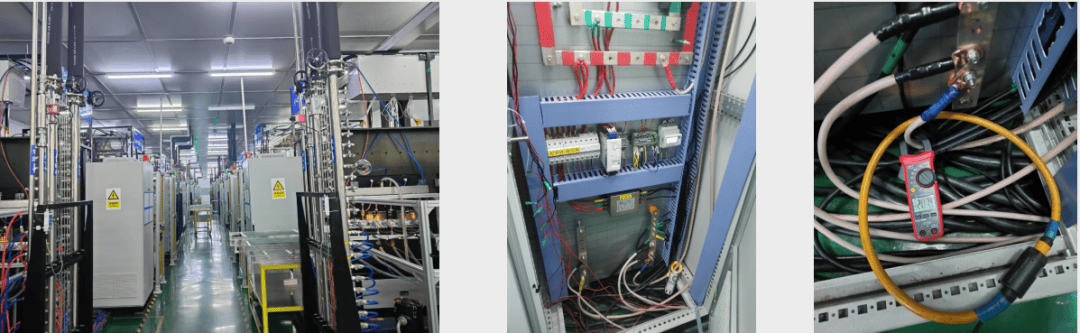

江蘇某制造企業由于存在大量的LED照明燈具和可控硅調功器控制的電加熱設備致使產生大量的3次諧波，N線電流可達500A左右，線纜和斷路器發熱異常，現場的生產設備受到嚴重影響，生產效率下降。現場18個末端治理點位，以某個末端配電箱為例進行N線治理測試。

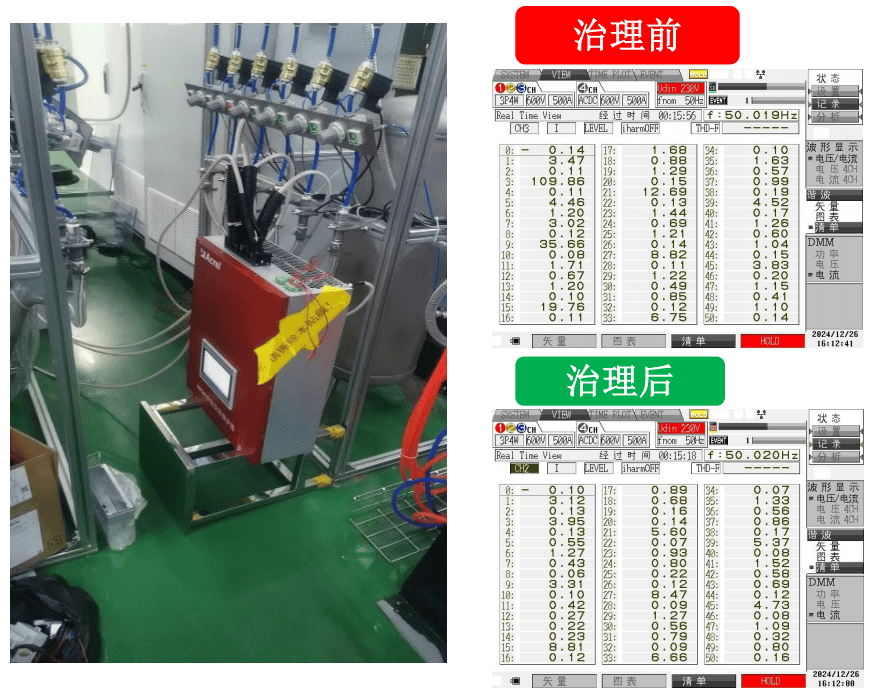

治理前后對比

現場情況：加熱管投入運行少，功率小，電流小，此時N線電流120A左右；加熱管投入運行多，35%功率運行，N線電流較大，可達480A左右。

設備配置：1臺ANSNP100壁掛模塊。

治理效果：

● N線電流減小。3次和9諧波電流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP對于N線電流中3次諧波的治理能力補償率在97%及以上，符合前期預期的治理要求；

● 線纜和斷路器的溫度降低。
