引言

隨著變頻空調、LED照明燈具、LED屏及通信設備等被廣泛應用，此類裝置產生的3次諧波以及三相不平衡等問題的存在會導致中線電流過大，造成中線絕緣層老化起火從而引發火災，存在較大的安全隱患。
1）中線電纜發熱，加速絕緣老化
2）損壞電氣設備，三相電壓不平衡加劇
3）影響計量準確性或引發保護裝置誤動作
4）觸電風險增加，造成接地故障隱患

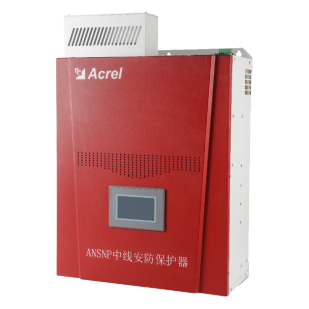

基于以上問題，安科瑞終端電氣治理裝置——ANSNP中線安防保護器可滿足對末端供配電系統的預防、監測和治理等方面的需求，一般安裝在樓層配電間里的末端照明配電箱回路、動力箱或諧波畸變影響較大的回路。
1）閉環管理—電能質量綜合性治理方案，諧波、無功及三相不平衡治理
2）中線治理范圍0~300A，有效補償中線諧波，降低中線電流；
3） 集“互聯-監測-分析-治理”四位一體，多級檢測/多級保護，適應不同容量末端負載

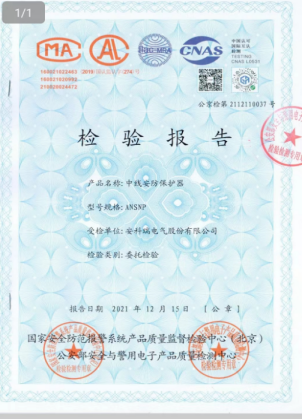

4）國家公安部認證

工作原理

ANSNP系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠對動態變化的諧波電流進行快速實時的跟蹤和補償。其工作原理是通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流，并注入中性線，從而消除中性線中過大的電流。

核心功能

1. 中線電流治理

消除因3N次諧波和三相不平衡導致的中性線過電流，降低絕緣老化風險。補償范圍可達0-200A動態調節，支持線性補償技術 。

2. 智能保護與報警

毫秒級響應：全響應時間≤5ms，瞬時響應≤100μs，快速切斷故障電路。多級防護：過流閾值自主設定（如120V/150V過壓保護），支持聲光報警和遠程通信。

3. 電能質量優化

濾除2-31次諧波，諧波畸變率可控制在4%以內。補償無功功率，降低線損，提升功率因數。

4. 智能化擴展

支持手機APP遠程監控（安卓系統），可實時查看參數、啟停設備。接入AcrelEMS平臺，實現電能質量數據可視化。

應用場景

ANSNP中線安防保護器適用于多種場景：

工業領域：汽車制造車間、鋼鐵/化工企業，治理諧波后電纜故障率降低，提升生產效率；

商業與公共設施：購物中心、劇院、體育中心、數據中心、醫院等3N次諧波較大場合

微電網與新能源：光儲系統、光伏電站，預防中性線過壓（如200V瞬態沖擊），保障逆變器安全。
