概述

本文包含以下主要內容：

瑞薩RL78/F22 Target Board簡介

基于IAR創建觸摸樣例工程

使用QE for Capacitive Touch開發觸摸應用

觸摸和LED閃爍演示

本文基于以下開發環境

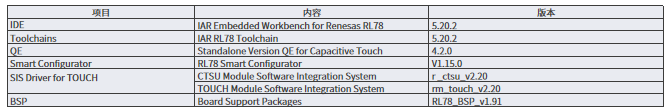

軟件運行環境

硬件運行環境

2

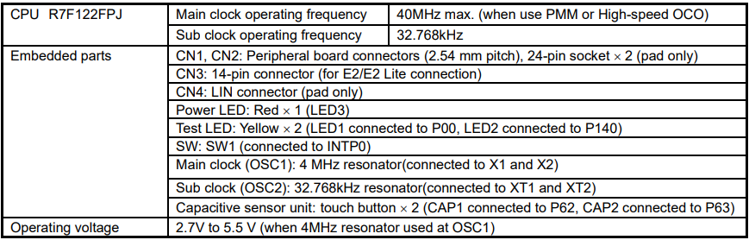

瑞薩RL78/F22 Target Board簡介

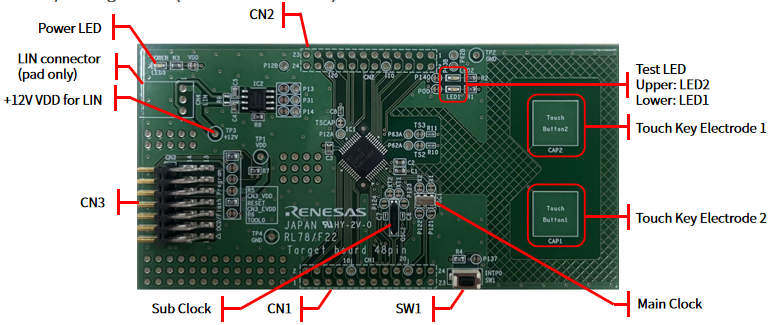

瑞薩RL78/F22 target board

（RTK7F125FPC01000BJ）

硬件運行環境搭建

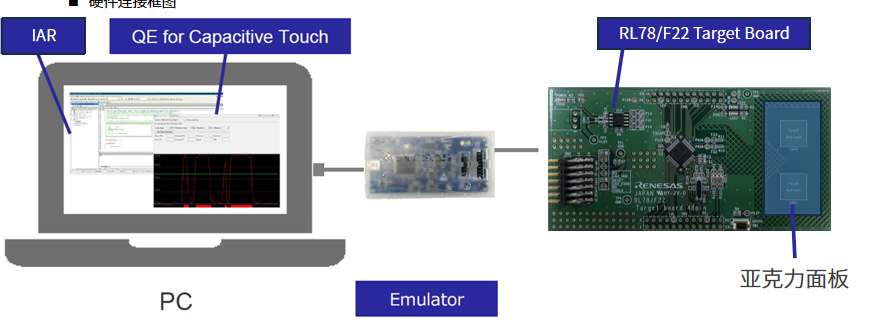

硬件連接框圖

3

基于IAR創建觸摸樣例工程

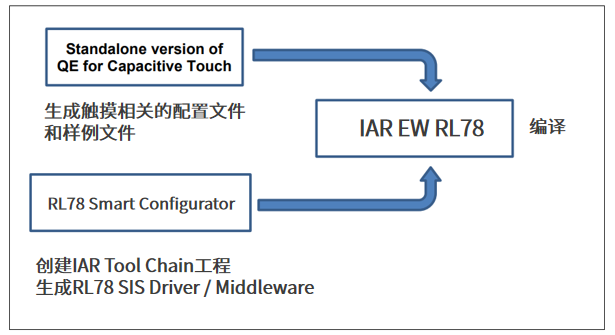

基本的軟件開發流程

框圖

在Smart Configurator中創建新工程

打開Smart Configurator

在菜單欄點擊[File]->[New]->New Smart Configuration File

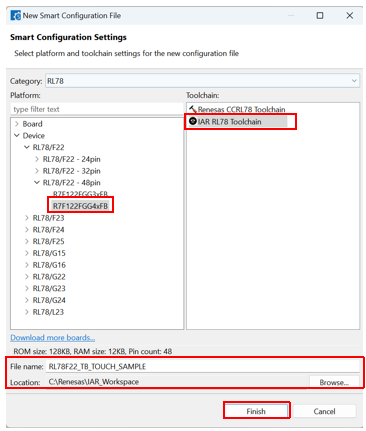

按下圖所示進行設定

File Name： RL78/F22_TB_TOUCH_SAMPLE

Location：C:RenesasIAR_Workspace

在Smart Configurator中為新工程添加驅動程序

Smart Configurator

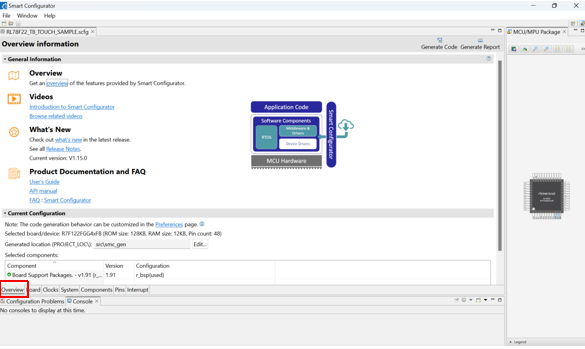

打開后如下圖所示

默認顯示Overview選項卡。

Smart Configurator設定

Clocks選項卡

VDD Setting設定：

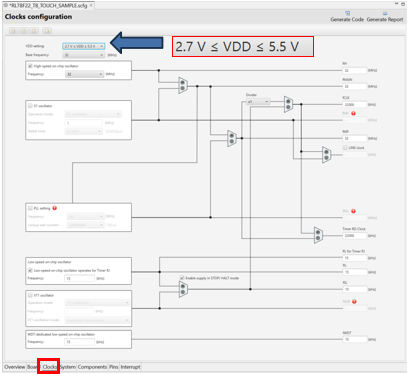

2.7V ≤ VDD ≤ 5.5V

其他設置保持默認。

System選項卡

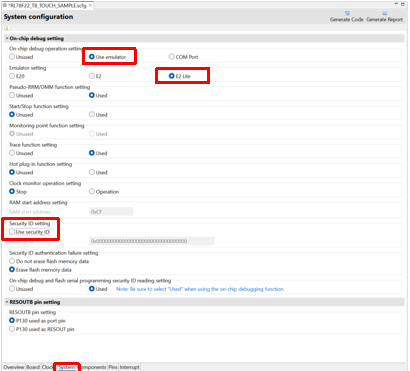

按照下圖進行設定

Components選項卡

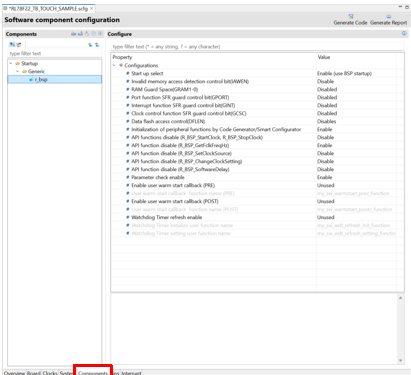

r_bsp設定：

保持默認。

點擊

按鈕。

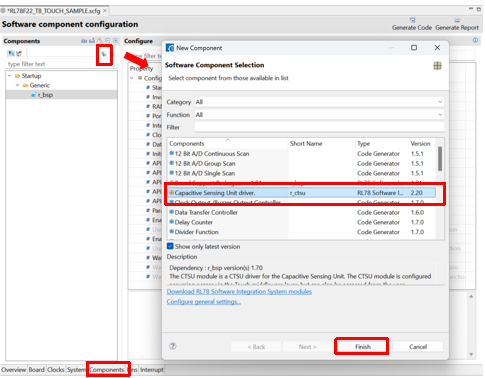

在New Component對話框中選擇Capacitive Sensing Unit driver.（r_ctsu）。

r_ctsu設定

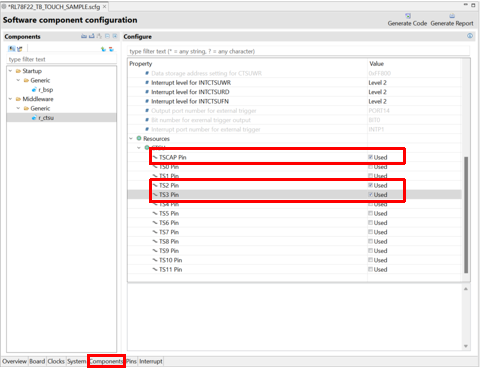

根據實際電路設定觸摸通道：

勾選TSCAP；

勾選TS2；

勾選TS3。

點擊

按鈕。

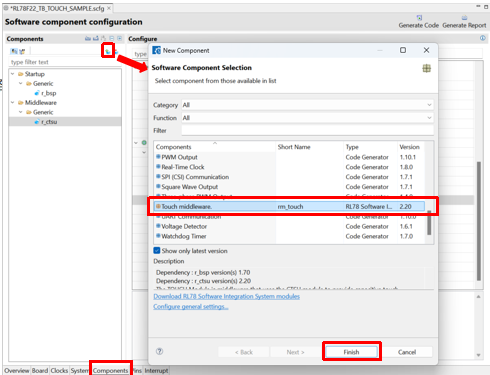

在New Component對話框中選擇Touch Middleware.（rm_touch）。

Components選項卡

rm_touch設定

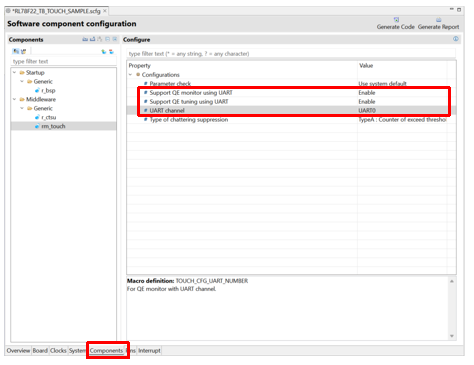

按下圖所示設定

點擊

按鈕。

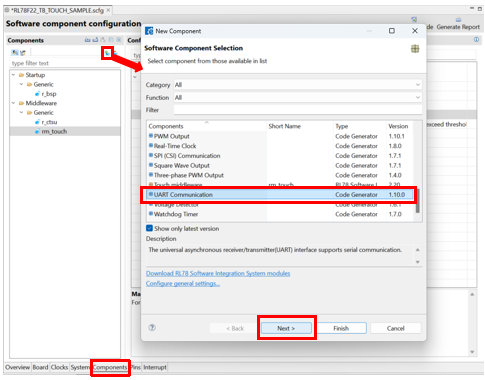

在New Component對話框中選擇UART Communication。

UART Communication設定

按下圖所示設定：

UART Communication設定

Transmission選項卡

按下圖所示設定：

UART Communication設定

Reception選項卡

按下圖所示設定：

Pins選項卡

確認UART的RXD0和TXD0引腳：

RXD0：P16；

TXD0：P15。

點擊

按鈕。

在New Component對話框中選擇Ports。

Ports設定

用于驅動Test LED。

按下圖所示

點擊

生成。

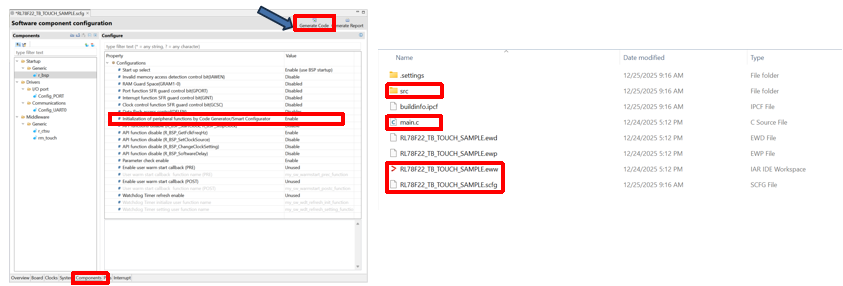

IAR工程文件、 Smart Configuration配置文件、驅動程序文件、main文件等等。

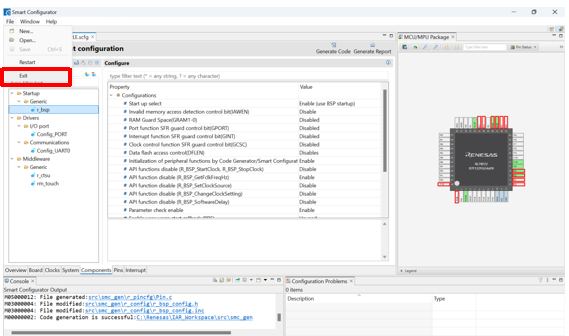

退出Smart Configurator

[File]->Exit

在IAR EWRL中打開新工程及添加相關設定

在IAR Embedded Workbench for Renesas RL78中打開新創建的RL78/F22_TB_TOUCH_SAMPLE。

在菜單欄點擊[File]->[Open Workspace]->New Smart Configuration File。

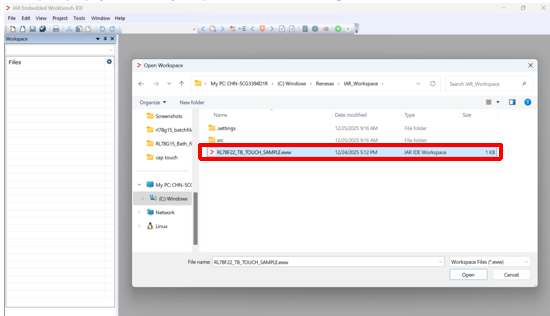

在IAR Embedded Workbench for Renesas RL78中打開新創建的RL78/F22_TB_TOUCH_SAMPLE.eww。

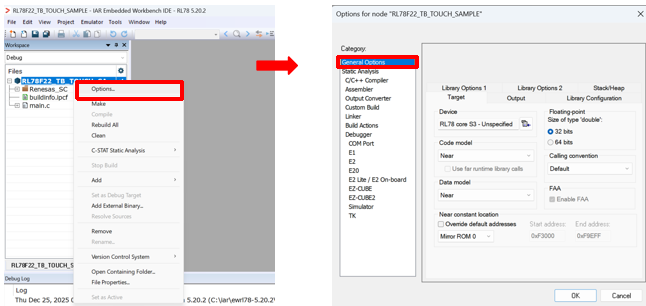

在工程上單擊鼠標右鍵，點擊Options，在彈出的菜單中選擇General Options。

Options設定

Device設定

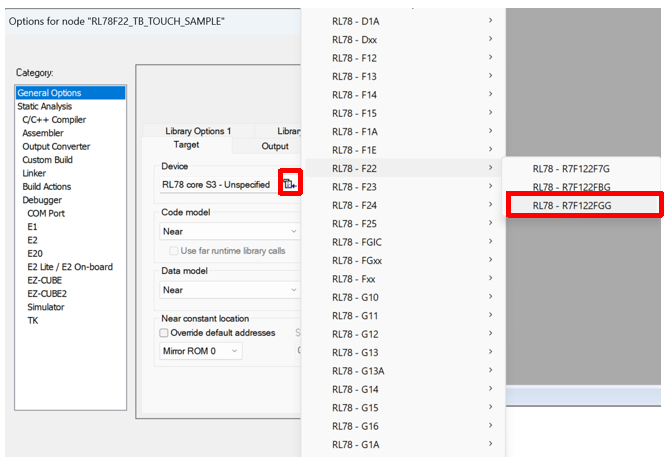

按下圖進行設定：

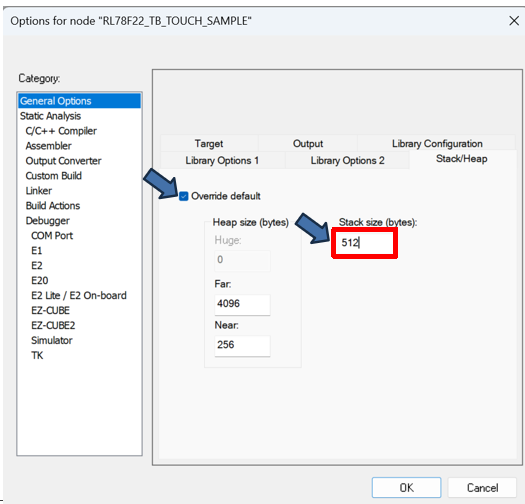

Stack/Heap設定

按下圖進行設定：

編譯工程

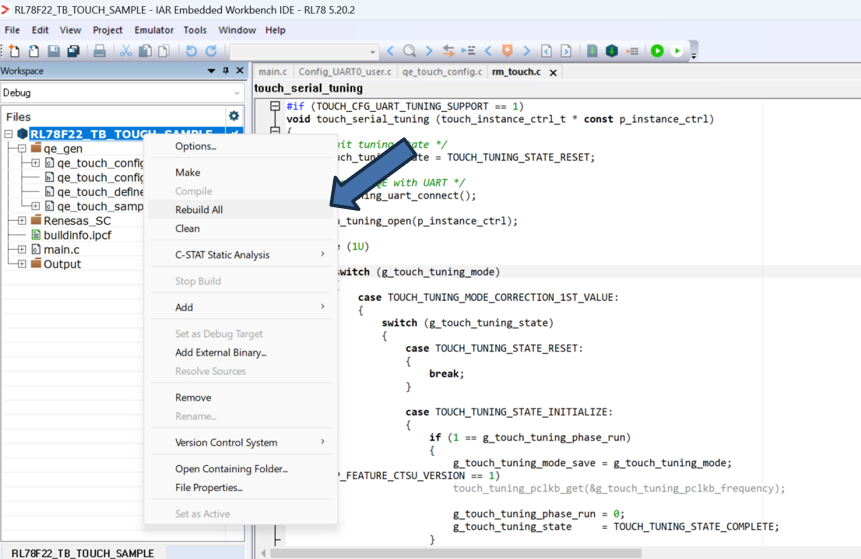

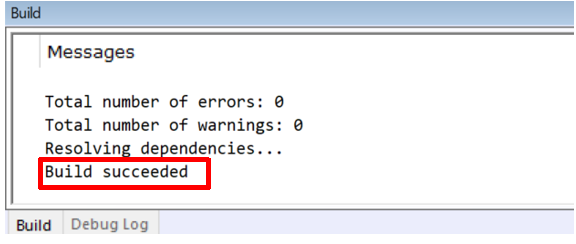

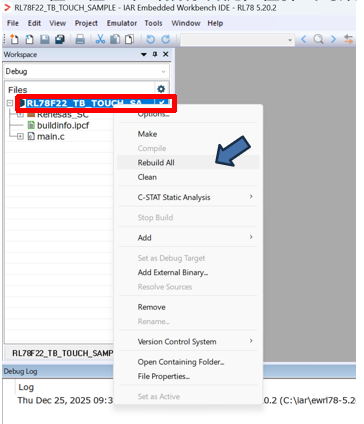

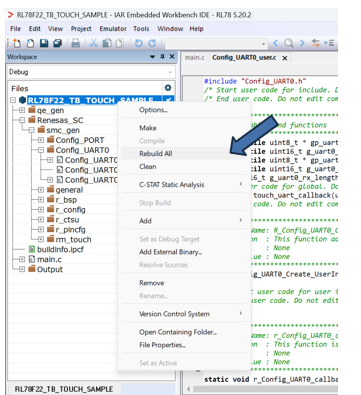

在工程上單擊鼠標右鍵，在彈出的菜單中選擇Rebuild All，編譯完成后無錯誤。

使用QE for Capacitive Touch開發觸摸應用

打開QE For Capacitive touch Ver4.20 Standalone版本。

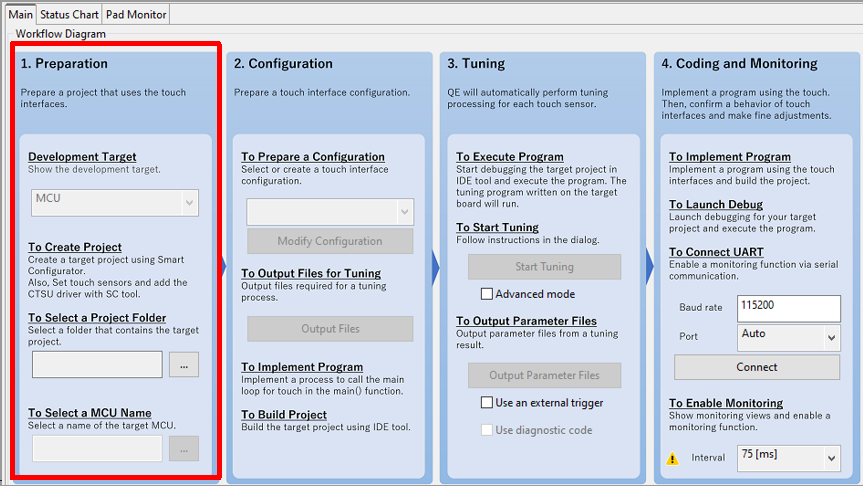

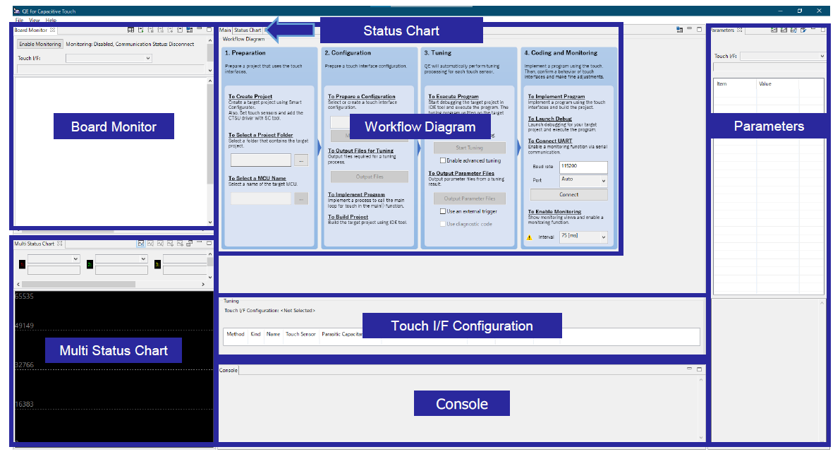

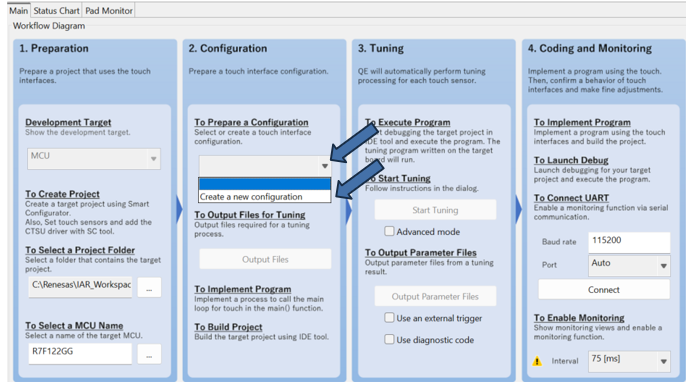

各個窗口的功能說明見下圖：

Preparation

工程設定

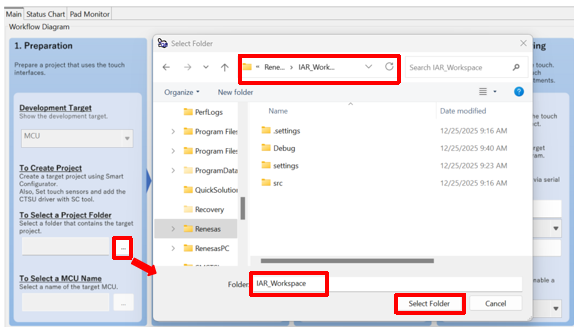

選擇工程文件夾

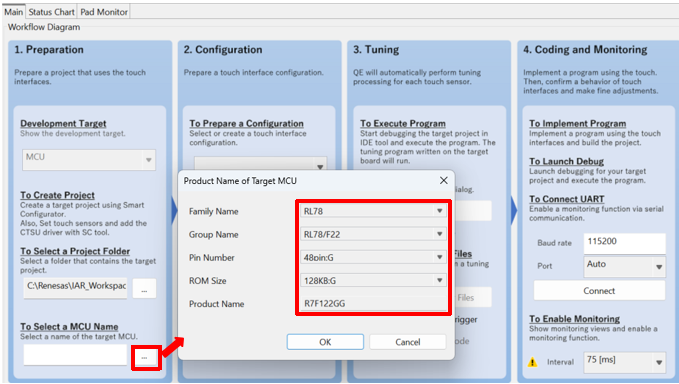

選擇MCU

Configuration

建立配置

建立配置

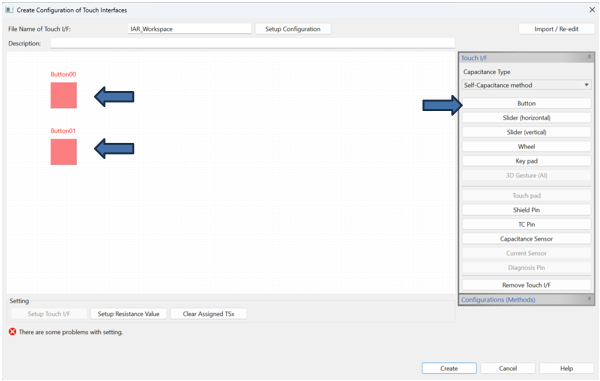

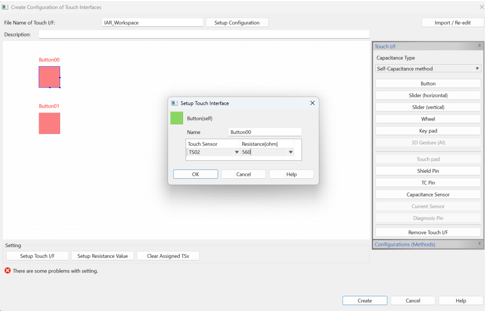

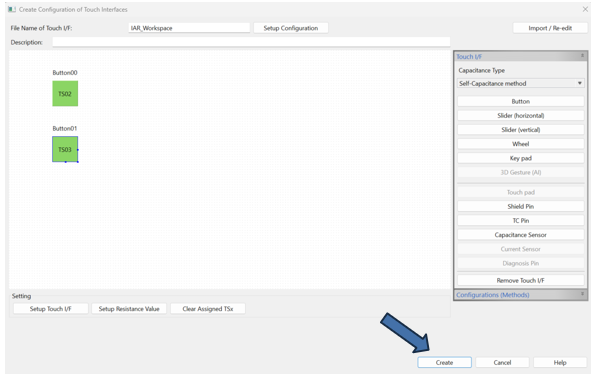

在畫布中添加Button：

為Button設定觸摸通道和阻尼電阻：（Button/TS02/560ohm， Button/TS03/560ohm）

點擊Create完成設定。

輸出調優（Tuning）需要的文件

輸出到工程路徑下新建的qe_gen文件夾。

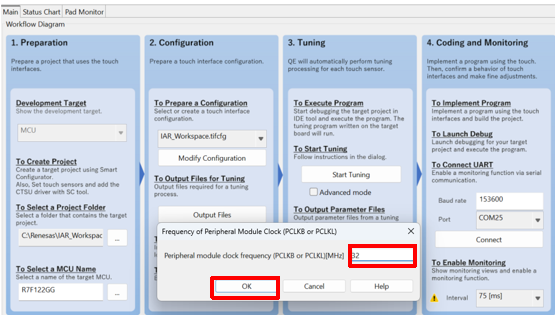

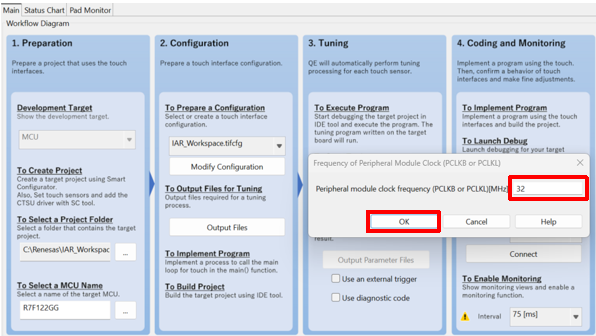

輸出調優（Tuning）需要的文件后，在彈出的對話框中，設定外設工作頻率（本例中為32MHz）。

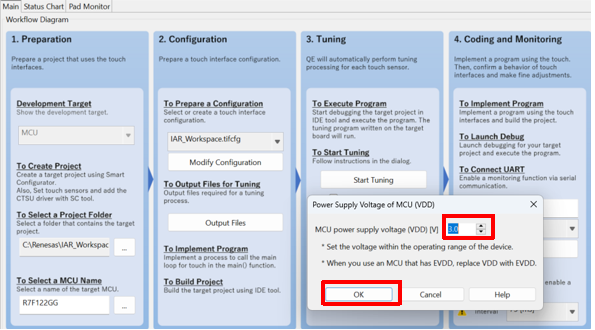

輸出調優（Tuning）需要的文件后，在彈出的對話框中，設定MCU供電電壓（本例中使用仿真器供電3.3V）。

輸出調優（Tuning）需要的文件后，在彈出的對話框中，接下來將按照提示進行相關設定，為后續調優（Tuning）做準備。

調優（Tuning）前的準備工作

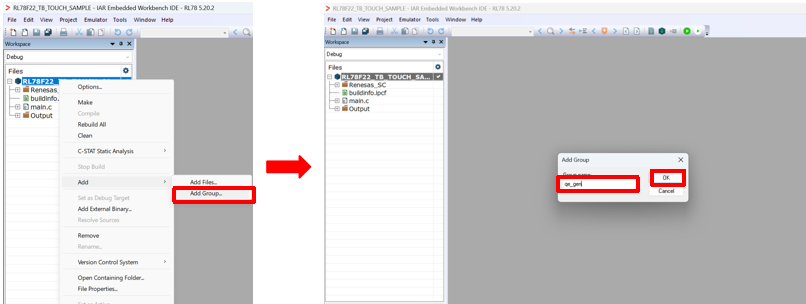

在IAR工程中添加qe_gen文件夾。

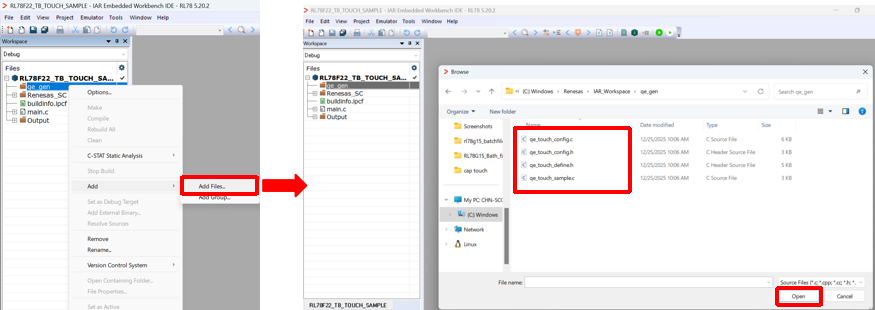

在IAR工程中添加qe_gen文件夾中的文件。

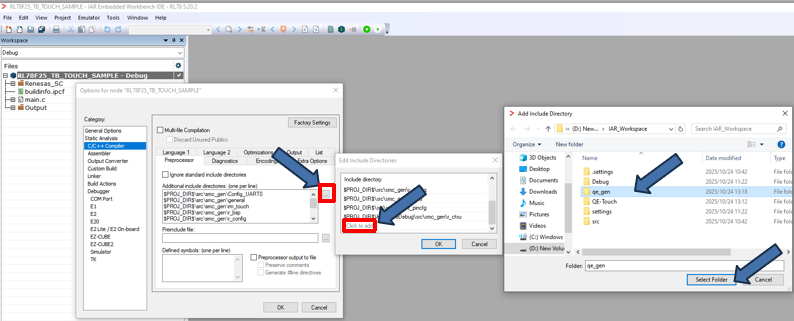

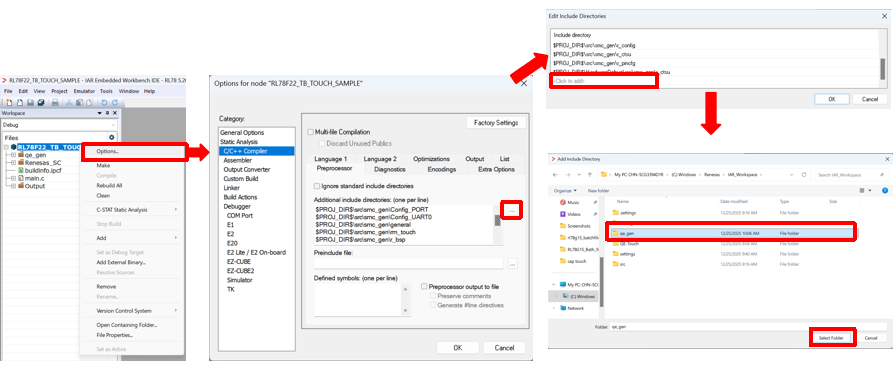

在IAR工程Options中添加qe_gen文件夾路徑。

在IAR工程Options中添加qe_gen文件夾路徑。

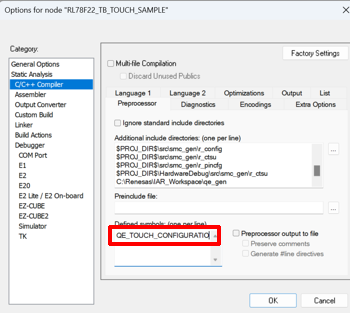

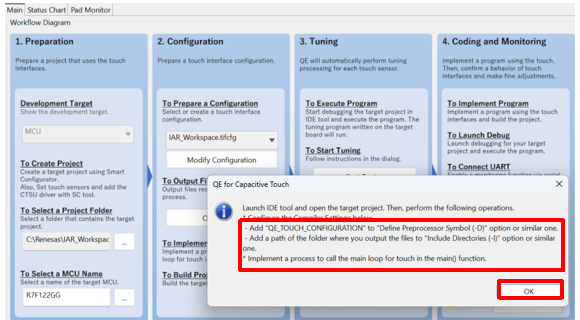

在IAR工程OptionsC/C++ CompilerPreprocessor選項卡中添加QE_TOUCH_CONFIGURATION宏定義。

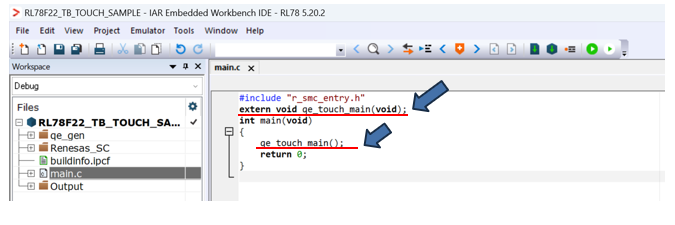

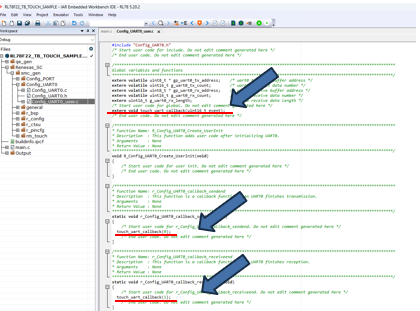

在main.c中添加qe_touch_main()的聲明和調用。

編譯

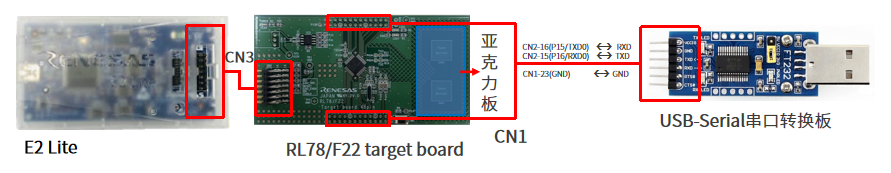

將E2 Lite連接PC以及RL78/F22 target board的CN3。

將USB-Serial串口轉換板連接到RL78/F22 target board的CN1和CN2。

使用長45mmx寬25mmx厚2mm的亞克力板（用戶自行準備）覆蓋住電極區域。

注意：不允許手指直接觸摸電極，否則會導致短路或者測量不正確。

在PC上插入USB-Serial串口轉換板，并在“設備管理器”中確認串口號。

USB-Serial串口轉換板

仿真器設定

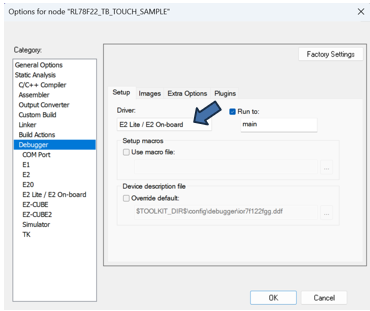

在工程Options中的Debugger設定中，設置仿真器為E2 Lite。

下載程序

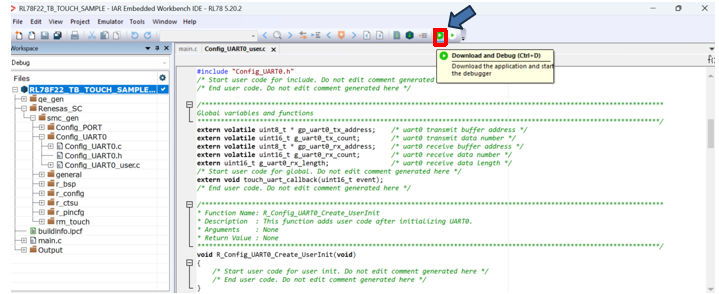

點擊Download and Debug按鈕。

運行程序

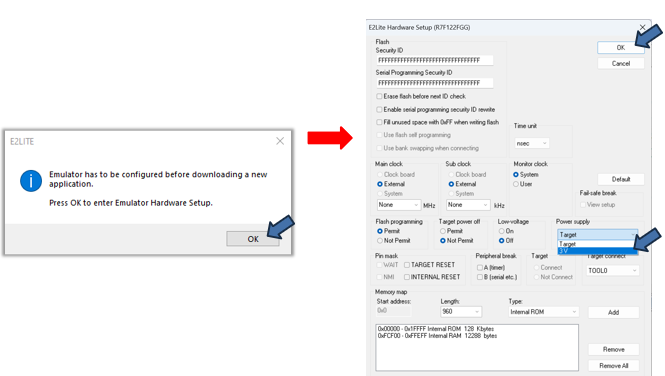

仿真器供電設定：

在彈出的對話框中進行仿真器供電設定。

選擇3V仿真器供電。

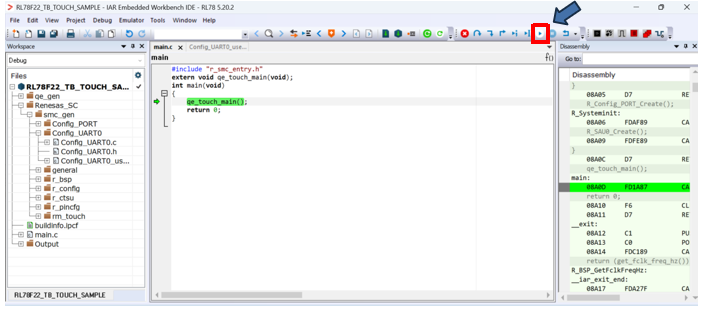

運行程序

點擊Go按鈕。

Tuning

進行自動調優（Tuning）

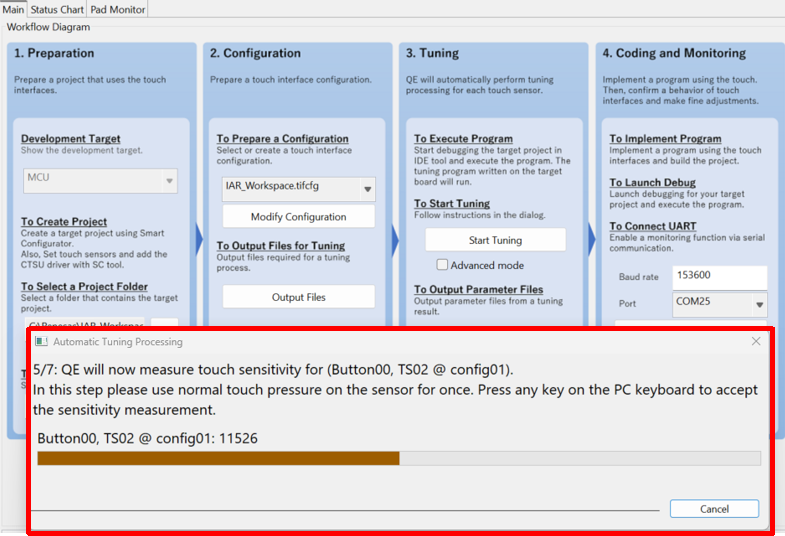

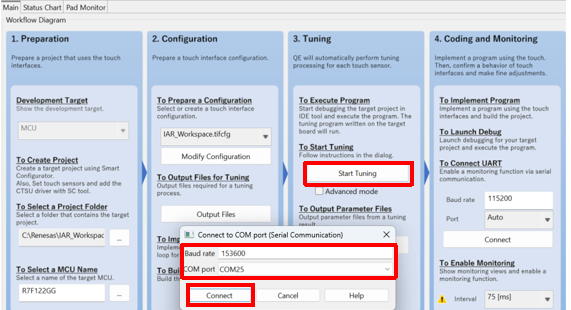

點擊Start Tuning按鈕，在彈出的對話框中，設定正確的波特率和串口號，然后點擊Connect。

在彈出的對話框中，設定正確的外設時鐘（本例中為32MHz），點擊OK，開始自動調優（Tuning）。

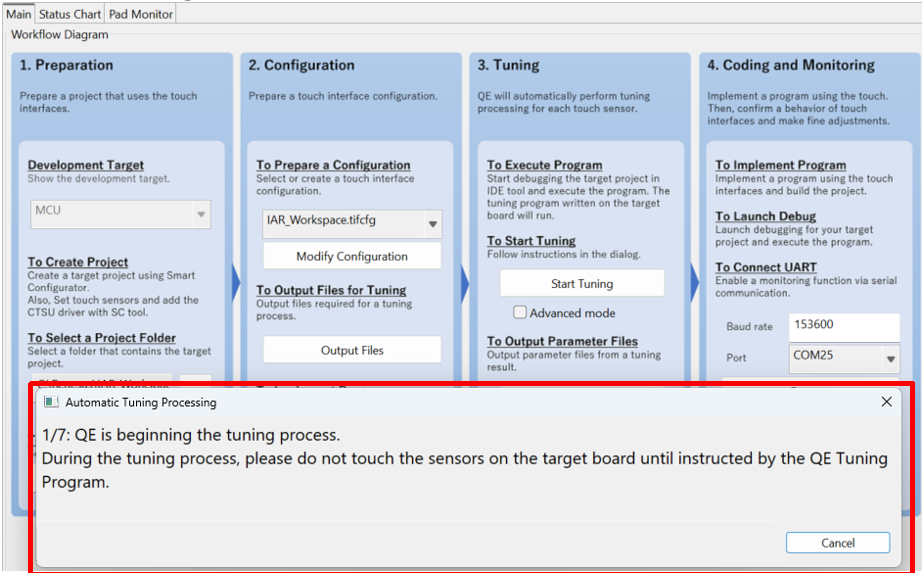

按步驟顯示自動調優（Tuning）對話框，如寄生電容測量，偏置電流調整等無需用戶操作的步驟。

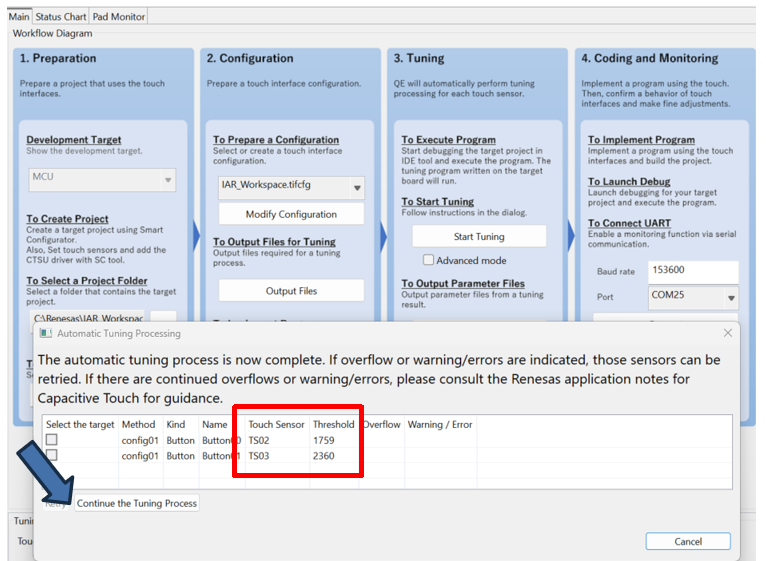

進入需要用戶參與的靈敏度測量步驟

用戶需要使用正常壓力按壓觸摸按鍵并保持，然后按下PC鍵盤上的任意鍵，生成默認的閾值，完成調優（Tuning）。

在彈出的對話框中，顯示閾值/溢出信息/警告錯誤信息，用戶點擊Continue the Tuning Process按鈕完成。

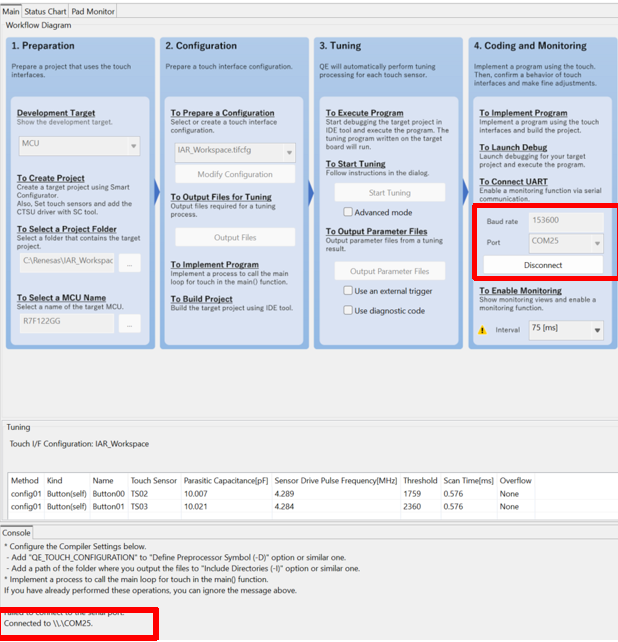

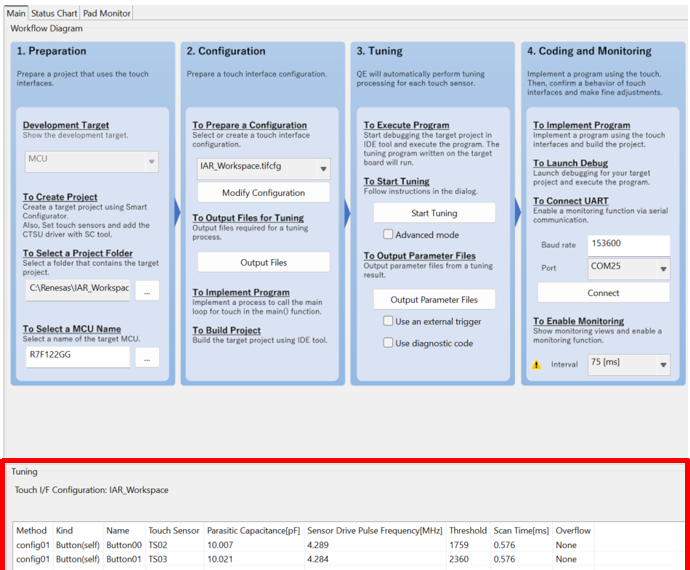

自動調優（Tuning）完成后，在主頁面的下方顯示調優（Tuning）的結果，包括寄生電容值、驅動頻率、閾值、掃描時間等。

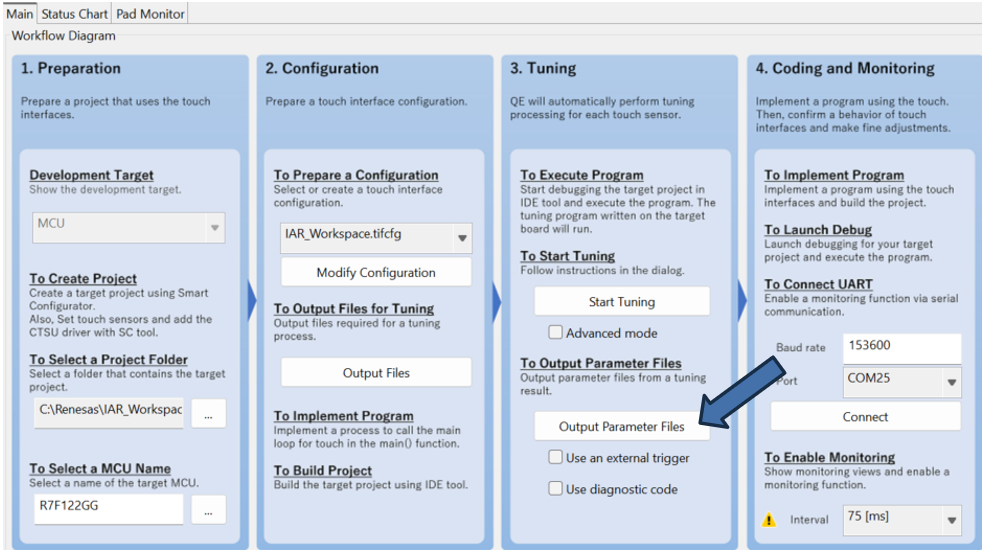

輸出自動調優（Tuning）產生的參數文件。

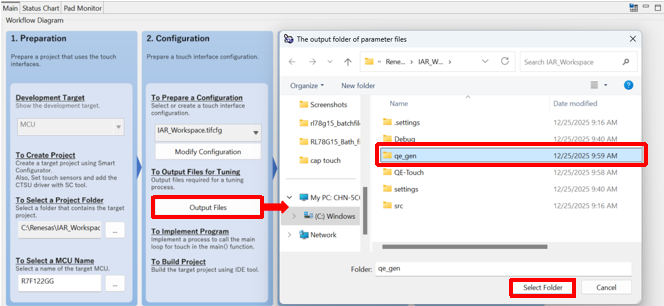

點擊Output Parameter Files。

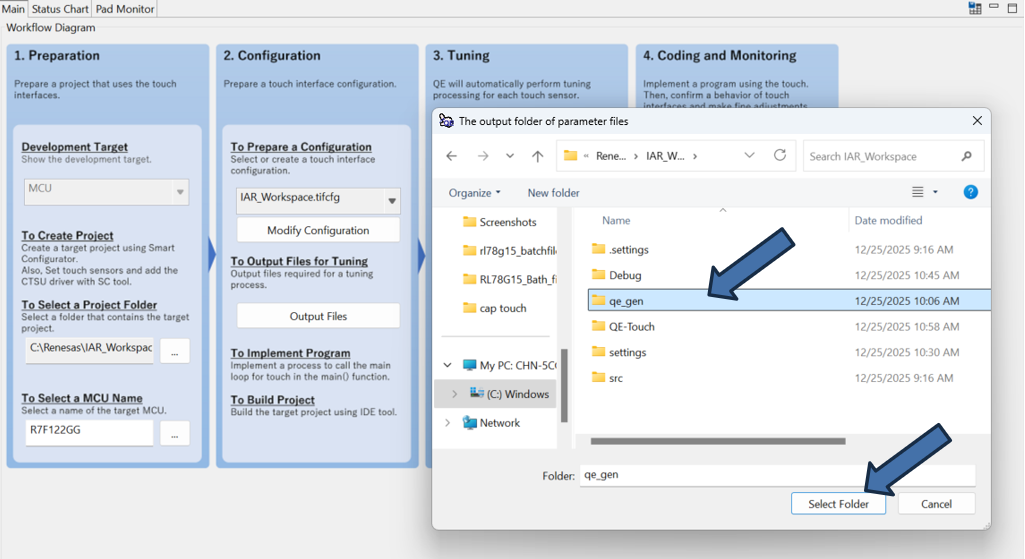

在彈出的對話框中，選擇工程目錄下的qe_gen文件夾。

在工程目錄下的qe_gen文件夾中查看新生成的參數文件：

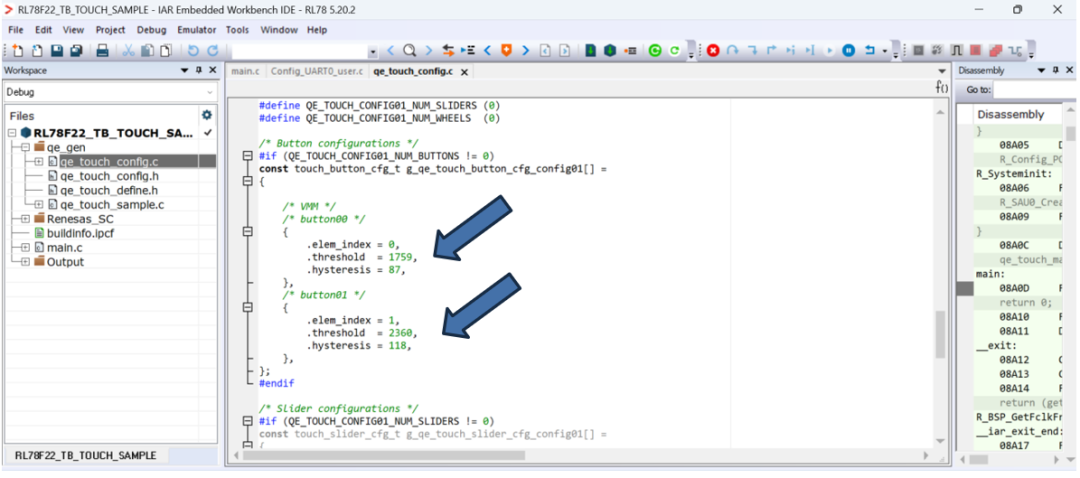

例如qe_touch_config.c中的按鍵閾值（threshold）等。

停止運行程序，斷開仿真器連接。

重新編譯工程；

再次運行程序。

Coding and Monitoring

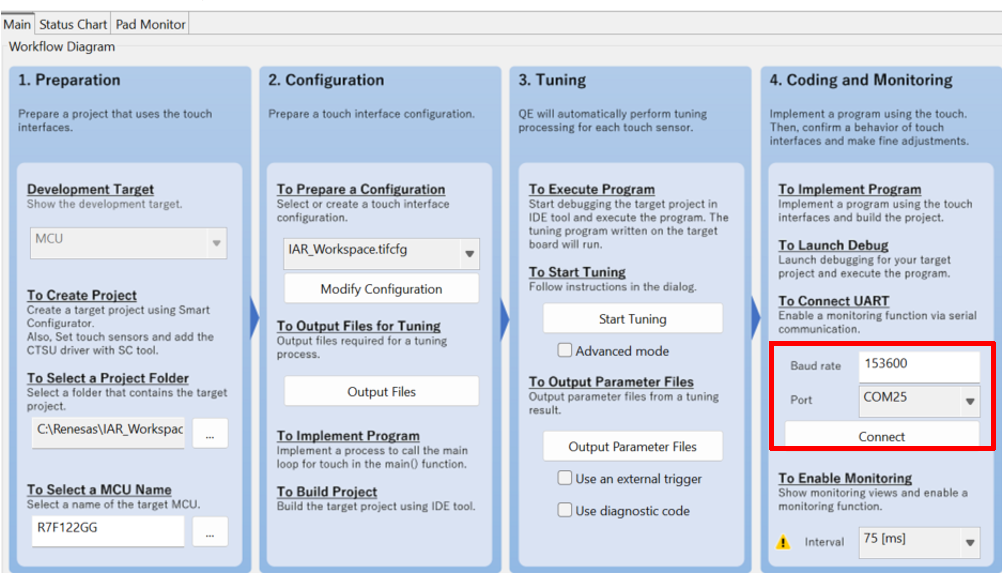

設定正確的波特率、串口號，點擊connect按鈕進行連接。

在Console中確認連接狀態：

Connected to \.COM25

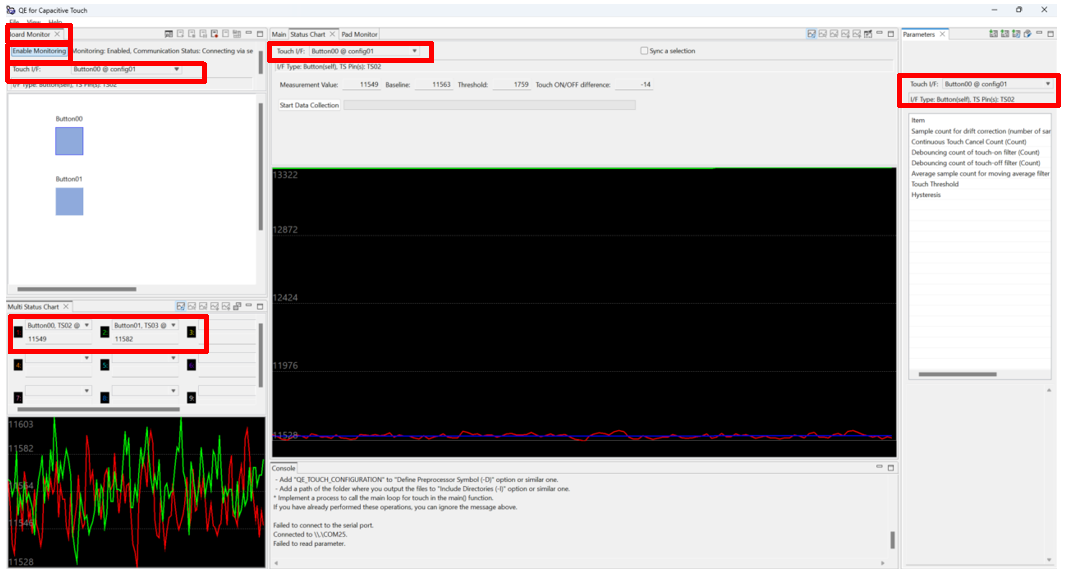

在Board Monitor中，點擊Enable Monitoring ，并在各個監控窗口中設定需要監控的Touch I/F。

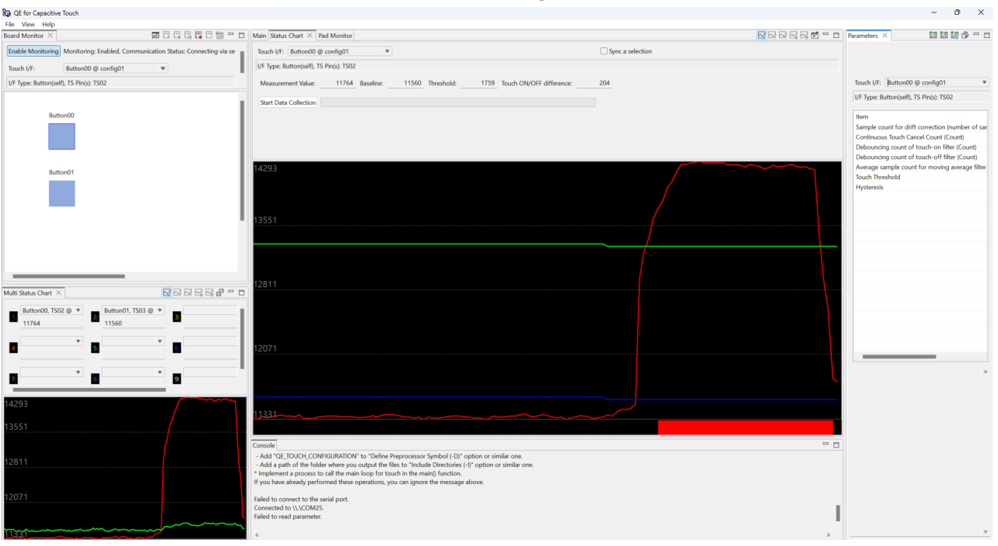

按下觸摸按鍵，即可在各個圖形化窗口中進行Monitoring以及觸摸參數調整。

添加應用代碼實現LED閃爍

應用代碼添加

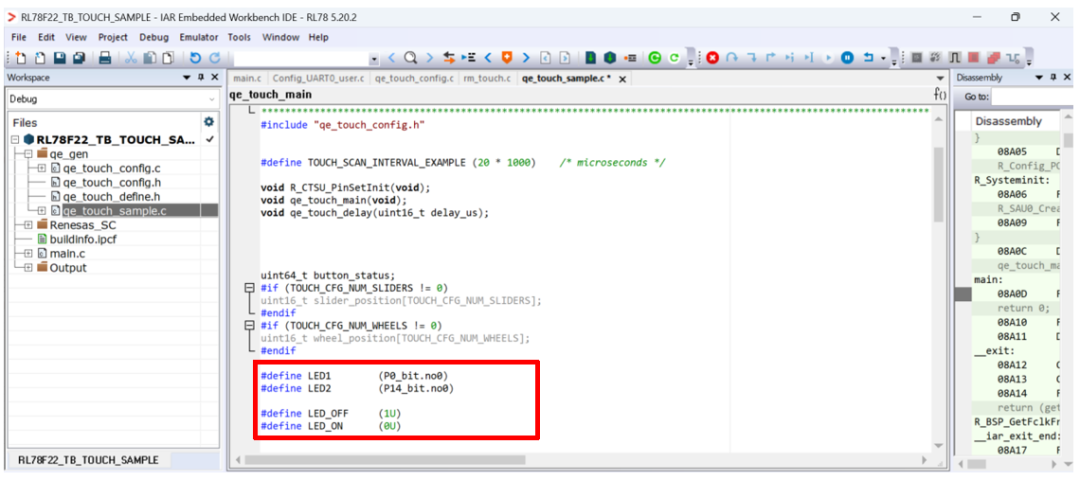

在qe_genqe_touch_sample.c中

LED1和LED2的宏定義：

左右滑動查看完整內容

#defineLED1    (P0_bit.no0)
#defineLED2    (P14_bit.no0)


#defineLED_OFF   (1U)
#defineLED_ON   (0U)

在qe_genqe_touch_sample.c中

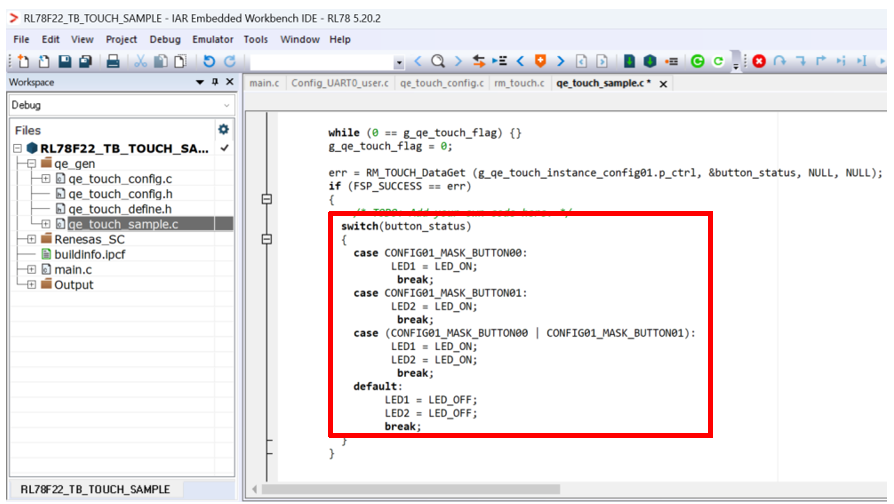

按下觸摸按鍵后點亮LED1和LED2：

左右滑動查看完整內容

/*TODO:Add your own code here. */
switch(button_status)
{
caseCONFIG01_MASK_BUTTON00:
LED1 = LED_ON;
break;
caseCONFIG01_MASK_BUTTON01:
LED2 = LED_ON;
break;
case(CONFIG01_MASK_BUTTON00 | CONFIG01_MASK_BUTTON01):
LED1 = LED_ON;
LED2 = LED_ON;
break;
default:
LED1 = LED_OFF;
LED2 = LED_OFF;
break;
}

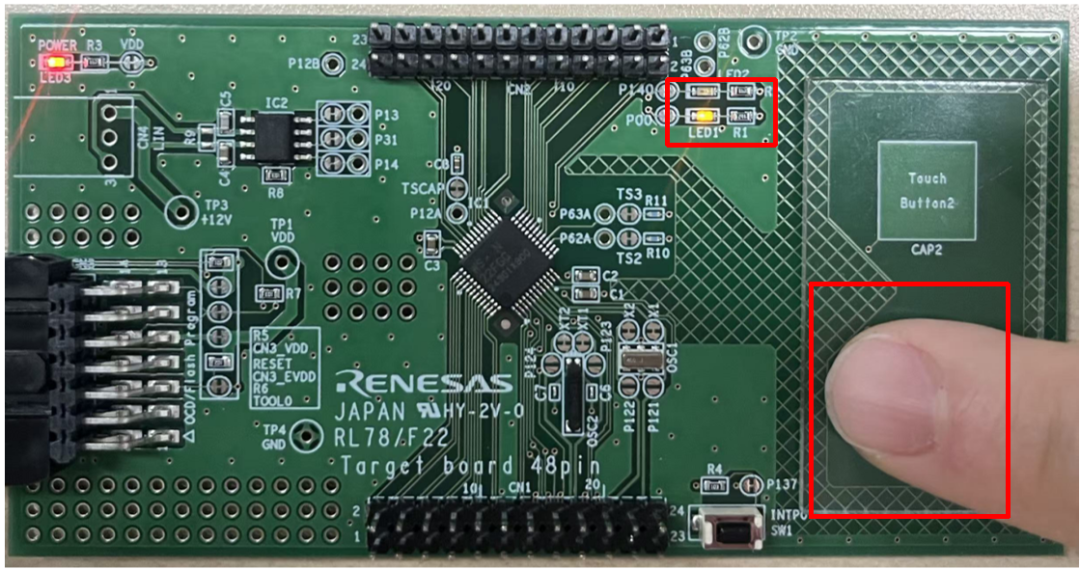

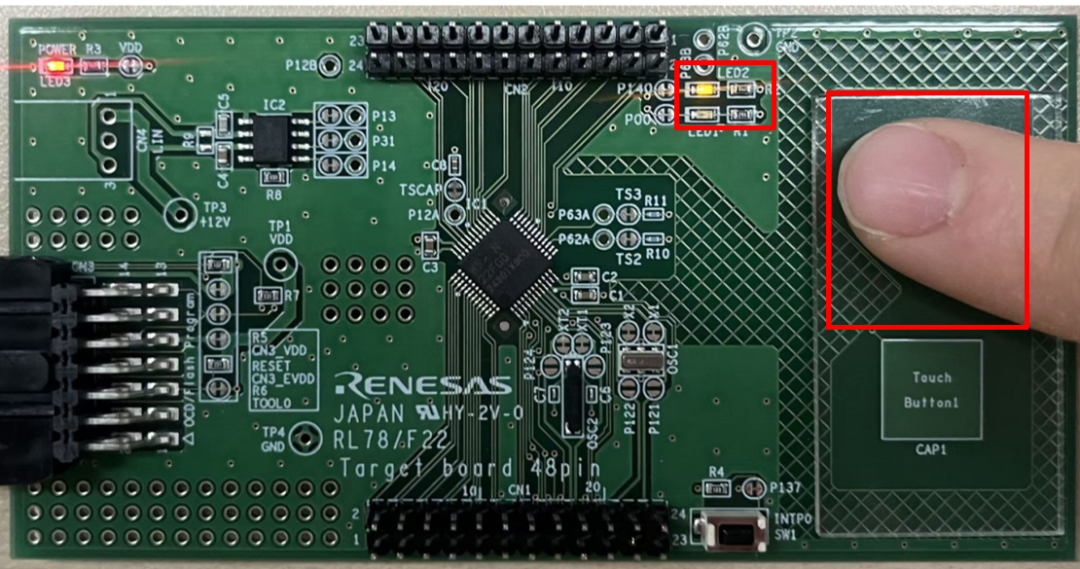

編譯運行后，按下觸摸按鍵Touch Button1點亮LED1。

編譯運行后，按下觸摸按鍵Touch Button2點亮LED2。
