光伏一次調頻設備｜一次調頻裝置｜光伏一次調頻涉網試驗/光伏電站一次調頻介紹

2025年以來能源局下發通知要求10KV以上的新能源廠站要具備一次調頻能力，并遞交涉網試驗報告。對于投資規模不大的工商業分布式光伏電站，又要面臨改造投資問題，壓力較大。如何選擇質優價廉的一次調頻產品改造方案既能滿足電網要求，又能節約投資成本。是光伏業主和二次集成商共同要考慮的問題。大家好我是廣州智昊小曾本視頻我就從一次調頻的基本原理，裝置的結構形態，安裝部署，光伏電站的應用方案，大致的投資成本說清楚。

一：什么是一次調頻？一次調頻的基本原理

一次調頻是指電網的頻率一旦偏離額定值死區時（比如我國是偏離50赫茲），電網發電機組的控制系統就自動地控制機組有功功率的增減，限制電網頻率變化，使電網頻率維持穩定的自動控制過程。當電網頻率升高時，一次調頻功能要求機組快速減少有功功率的輸出，反之，當電網頻率下降時，一次調頻裝置就會減少發電機組有功功率的輸出。這里的發電機組在火力水力發電系統中是指同步發電機。在光伏發電中是指逆變器，在儲能和風力發電系統中是指PCS變流設備。

二：一次調頻裝置

這是一臺在光伏電站中正在運行的一臺一次調頻裝置，這是裝置的正面的液晶觸摸屏。可以通過該屏幕調整一次調頻裝置的參數設置。比如：一次調頻死區，一次調頻調差率，功率限幅，防抖時間，慣量響應參數等。

也可以通過該顯示屏查看一次調頻動作工況：比如功能的投退，實時發電數據，和調頻狀態的監視。

一些大型的新能源發電廠站一次調頻和AGC系統會配置工程師工作站，用于更加豐富翔實地展示廠站一次調頻和AGC/AVC實時工況和數據存儲，以及在電網通信中斷等緊急狀態下，可以通過就地工作站下發控制指令，實現場站的全面人工接管和控制。

一般分布式工商業光伏廠站選配這一臺EsccPower3300型主機就可以滿足一次調頻功能了。但需要現場的AGC/AVC廠家來對接調試，如果沒有配置AGC的廠站，該裝置也可以自帶AGC功能。

三：一次調頻與AVC和AGC是啥關系

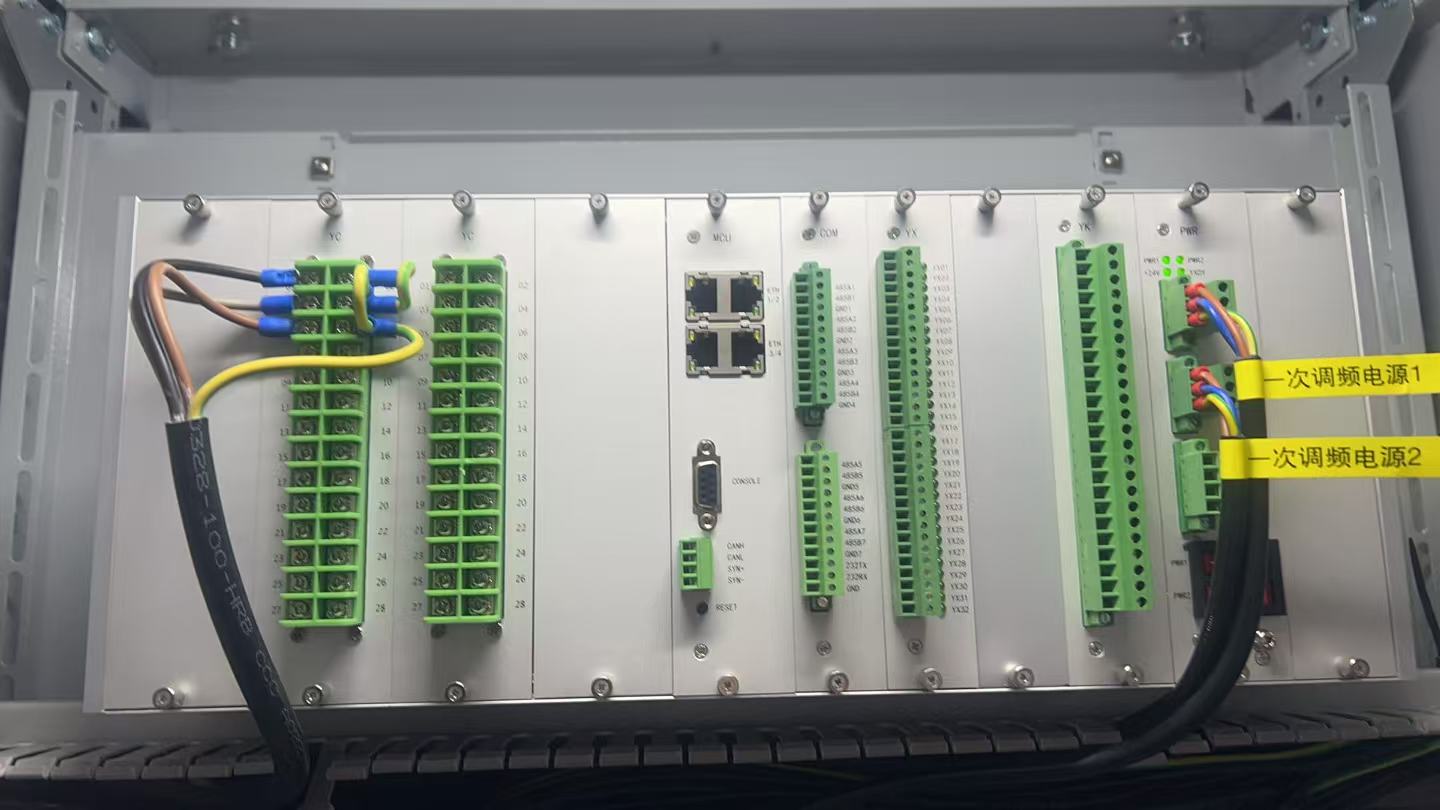

這是裝置的背面接線區。新能源廠站要參與一次調頻最重要的是并網點高精度的頻率采集與跟蹤。這是頻率采集接口板，根據廠站并網點的多少可以配置多塊板卡，可采集多個并網點的頻率和計算并網點的實時輸出功率。一次調頻裝置就是根據采集到的實時頻率變化，計算并生成廠站應增加或者減少的功率值，并下發至AGC控制系統或逆變器數采裝置，以控制逆變器的出力增減，從而完成一次調頻動作過程。

四：一次調頻設備的安裝部署

一次調頻裝置的安裝部署。這臺EsccPower3300型一次調頻裝置主機是4U的高度17.5厘米，標準化機柜安裝。故只要現場二次設備屏柜上還有這個空間，就可以安裝了。施工也較簡單，只需要并網柜上PT/CT的線纜拉至屏柜接線端子。電纜要求：4×4mm2 常規屏蔽線纜即可。另外還需要二條以太網線纜。一條與AGC裝置通信，一條與遠動裝置通信。產品預留涉網試驗試驗接口。
