2025對于汽修行業而言，無疑是極致“卷”的一年

當燃油車與新能源雙軌并行、當“低價”訴求將傳統項目利潤壓縮到極致、當“高質量”需求對診斷維修能力提出新要求...

而在這個強者愈強、弱者淘汰的時代，需求卻從不是稀有品，稀缺的只是把握需求的能力

為此，2025年7月起，虹科Pico攜手十余位波形診斷專家，帶來13場干貨滿滿的技術直播。有理論、有案例、有方法、有盈利模式...

非常感謝每位講師的精彩呈現與大家的熱情參與！虹科Pico也為大家梳理了全部13場直播的精華知識點，錯過的同學記得收藏哦！

注：文末有完整回放免費兌換，可添加助教了解詳情

網絡總線高級應用(CAN/LIN/SENT 三個實戰案例)

課程講師：戈華飛

TG免拆診斷創始人，美國ASE大師級認證專家，國內波形診斷頂尖大師

1）網絡喚醒的休眠漏電故障怎么診斷？

由于漏電模塊會喚醒其他模塊，簡單插拔保險絲會發現多條熔絲上均存在電壓降。需測量休眠時的相關總線信號，通過串行譯碼功能，找到第一個被激活的模塊。并進一步測量相關信號，判斷是自身故障喚醒還是接受到故障信號才喚醒

2）車輛上的溫度、壓力信號被總線信號代替，如何診斷？

同樣可以使用Pico軟件中的串行譯碼功能。基于解碼獲得的數據，結合相關傳感器的技術文檔，可以將信號重新翻譯回原始物理量數據

奔馳E300空調微塵傳感器功能故障

課程講師：熊淵慶

上海欣車匯診斷技師，TG免拆診斷實訓老師

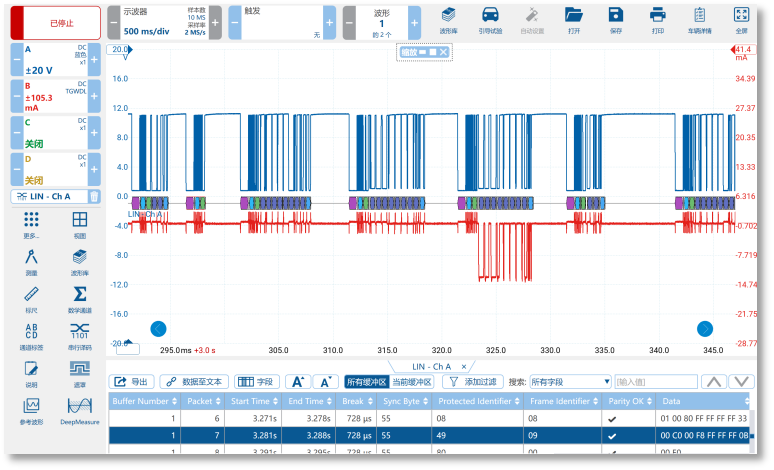

1）LIN線與CAN線找ID的方式有什么不同？

LIN與CAN總線都可以通過拔插頭的方式來尋找ID，但在底層邏輯上卻又完全不同。一個是尋找掉線ID，一個識別掉了數據的ID

2）能否用微電流進行LIN線診斷？

微電流可以反映總線上微小的電流變化，從而識別其工作狀態。進行診斷時需要用專門的微電流測試設備，從模塊側測量LIN線的微電流

驗證高壓油泵驅動輪移位。除了拆解，能否免拆診斷？

課程講師：葉正祥

余姚東江名車專修技術總監，《汽車維護與修理》特邀作者

1）使用哪些波形可以驗證驅動輪移位？

N276的控制信號、低壓燃油壓力、G247的電壓信號波形，分三步進行組合測試。但想了解為什么是這3個波形，還需先了解高壓油泵的工作原理（詳見完整回放）

奔馳G350加速發動機故障燈閃爍

課程講師：樂翔

上海軒華品觀汽車科技有限公司汽車診斷手冊開發工程師

1）如何用波形區分車輛假失火？

使用NVH進行測試，看看在失火之前會不會有其他異常頻率先出現

2）普通缸壓表為什么反饋不了輕微泄漏問題？

傳統氣缸壓力表只能看到某個氣缸多次壓縮后的累計壓力，機械表對壓力變化的響應速度較慢，存在延遲。單向閥存在的原因，不能精確反應氣缸壓力。WPS500反映的則是實際壓力（非累計）

3）不同類型的壓力測試有什么區別？怎么分析？

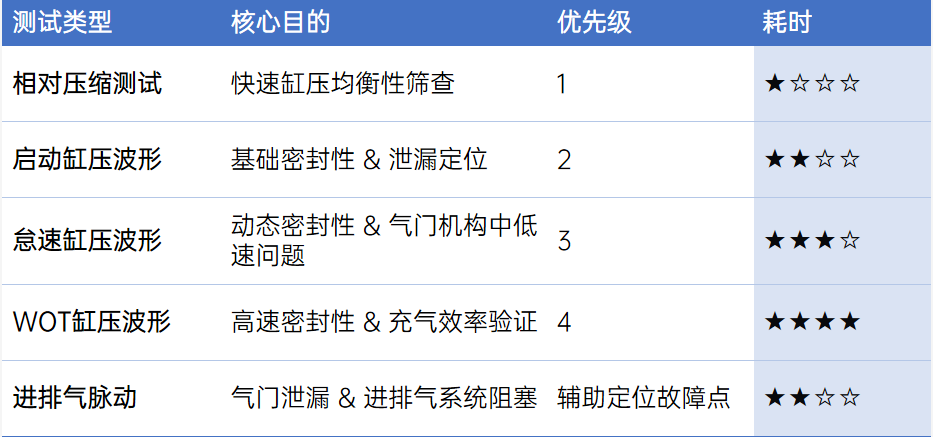

如下表：相對壓縮測試可以快速篩查缸壓均衡性；啟動缸壓波形用于基礎密封性測試&泄漏定位；怠速缸壓波形用于動態密封性測試&判斷氣門機構中低速問題；WOT缸壓波形可以判斷高速密封性和充氣效率驗證；進排氣脈動用于排查氣門泄漏&進排氣系統阻塞

WPS500壓力傳感器在發動機免拆診斷中的使用技巧

課程講師：湯多順

《汽車維護與修理》雜志社副主編

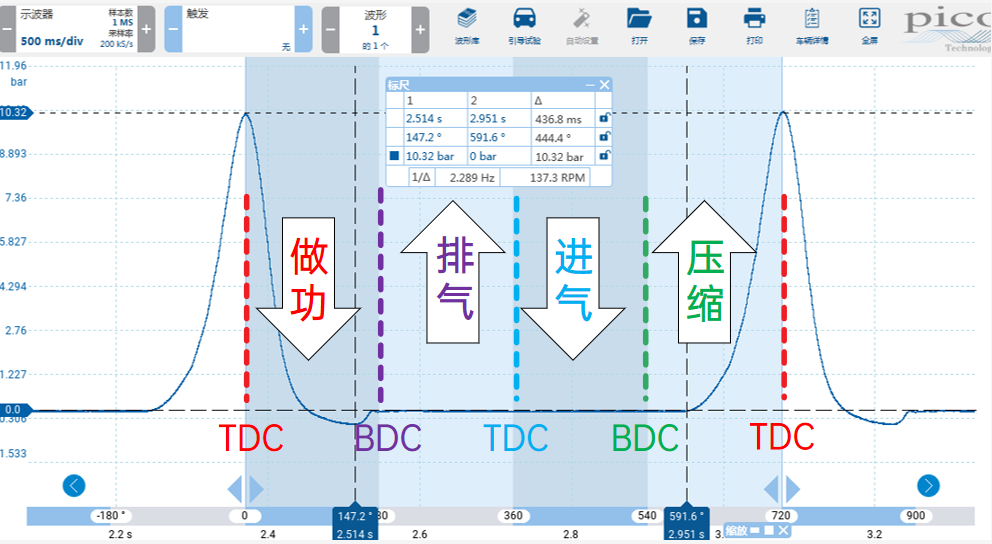

1）氣缸壓力波形的解讀？

一是觀察壓力本身的大小。二是觀察拐點的位置。

由于點火提前角、進排氣門早開晚閉的規則，會在波形上出現幾個明顯的拐點。這幾個拐點可以幫我們判斷開閉時刻是否準確，從而識別相關故障

Pico設備大吐槽

課程講師：陸瑾

上海欣車匯創始人，TG免拆診斷班主任

1）波形上手難，布線困難怎么辦？

虹科Pico官網有學習資源，一定要多練習多使用，熟能生巧。也可以參與系統培訓，能更快掌握

覺得難學反而是優點，正因如此你才能和別人拉開差距，解決別人解決不了的問題。

2）如何說服車主為診斷技術買單？

靈活利用錨定效應與損失厭惡的原理，使用技術說服客戶

Taycan Turbo急加速后報電氣故障

課程講師：江裕南

廣州天河保時捷中心技術經理

1）帶有屏蔽層的高壓線纜，如何測量電流電壓？

對于超出示波器量程的電壓，需要使用高壓差分探頭來測試；電流測量與是否屏蔽無關，同軸電纜需要想辦法分開正負極測量，需要拆開適配器測量正極或負極的電流

2）衰減器能不能用在高壓系統診斷？

不可以，加了衰減器會導致高壓系統出現絕緣故障！

零跑C01車電動尾門工作異常

課程講師：岳鋒

阿維塔中心西安高新店技術主管

1）霍爾信號怎么轉化成轉速曲線？

使用PS軟件中的數學通道計算頻率

2）為什么電動撐桿左右兩側霍爾信號不一致，卻會報鎖信號異常？

首先，故障碼只是修車的指引，不能只看故障碼來修車。電動撐桿內部集成有一個直流馬達，通過兩個霍爾傳感器來監測直流馬達的旋轉方向、行程并以此識別后備箱蓋的打開角度。左右兩側的霍爾信號不一致，會造成尾門控制器接收到不同的位置信息，造成電動尾門不能正常工作→最終報鎖故障

為什么汽車底盤維修離不開NVH診斷？？

課程講師：王元超

拉法底盤檢測診斷調校中心創始人

1）內卷時代如何實現逆勢增長？

降低成本浪費、提升品牌形象、建立技術壁壘

2）為什么修底盤需要NVH？

底盤抖動維修已進入數據化、精準化時代。Pico NVH不是可選配件，而是現代維修廠的標配生產力工具。它解決的不只是技術問題，更是效率、信任和利潤問題

NVH（異響）診斷的四定法

課程講師：張晨

南通同鑫寶馬專修店技術經理及創始人

1）什么是四定法？

定性、定位、定頻、定向

2）解決低頻壓耳，有沒有快速低成本的解決方案？

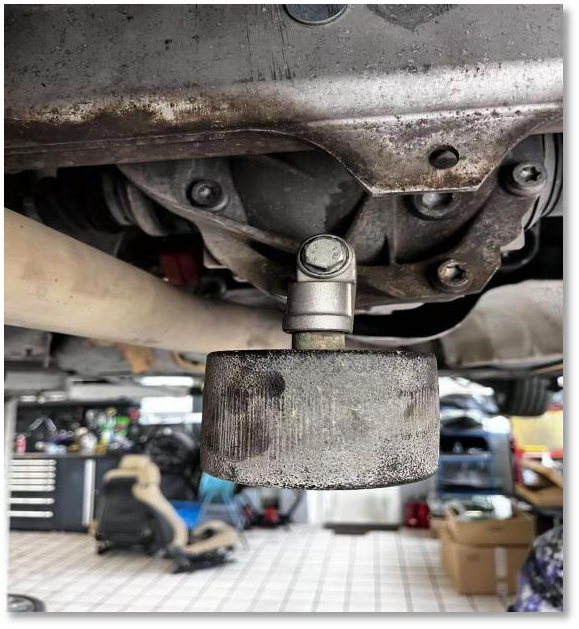

可以添加諧振塊。具體的添加方式，可以配合NVH波形進行多輪測試來確定。張老師對諧振塊的布置方式進行了改良，可參考下圖：

3）初學者容易犯的錯誤？

三軸傳感器在底盤布置后方向的不確定，備注不清晰 ；波形中消失的階次；車輛信息填寫的不標準或者錯誤；單位的切換 ；故障的標記缺失等等

奧迪A3低速顫動和寶馬Mini吱吱異響

課程講師：吳承赟

成都博技車間維修維修技師

1）除了PD軟件，何時又需要用上PS軟件來測NVH呢？

當你想探究異響/抖動出現的時刻，與其他部件的工作是否有關系的時候。比如查發動機相關的NVH問題，就可以用NVH+發動機相關信號的方式來測

2）若多個故障出現在一臺車上，要如何說服客戶？

用數據說話。NVH精準診斷的意義，就是讓你的每步行動都有數據支撐，是讓客戶更信賴、更依賴。每一步修復前后都可以給客戶明確的波形數據，讓他們看到維修的結果

特斯拉90km/h行駛嗡嗡異響

課程講師：陸瑾

上海欣車匯創始人，TG免拆診斷班主任

1）新能源車讀不到轉速，怎么測NVH問題？

用光學傳感器，可以捕捉轉速信息，并且能夠在NVH軟件中同步顯示為轉速曲線

2）如何剝離、確認異響的聲音頻率？

使用PD軟件中自帶的過濾功能即可

3）何時用麥克風，何時將三軸當做麥克風用？

通過空氣傳播的異響用麥克風，如路噪。通過固體傳播的異響（如敲擊聲）可以用三軸，如差速器異響，可以將三軸貼在差速器上并設置為麥克風

示波器在汽車類技能競賽及教學中的應用

課程講師：林創創

上海交通職業技術學院教師，技能競賽教練，TG講師

1）示波器在教學應用中的總體思路建議？

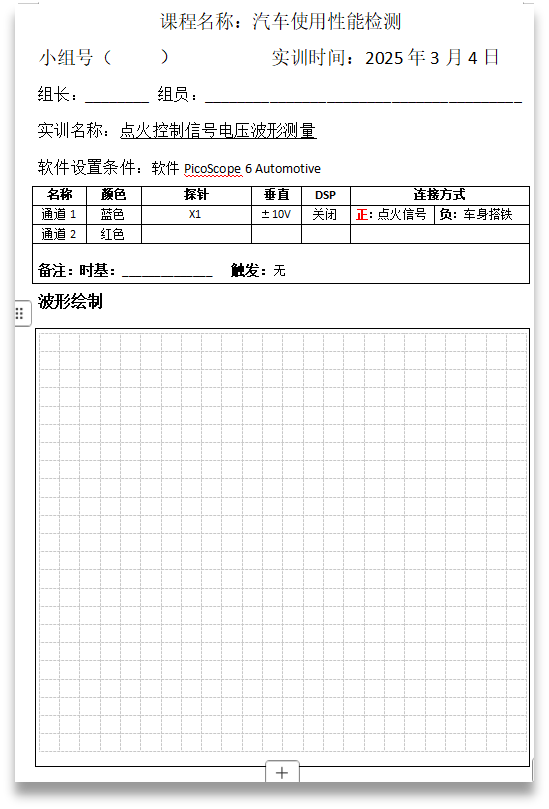

不要把目標定為“會用示波器”，而是讓學生：看懂信號變化、理解工作過程、能判斷正常與異常、示波器只是實現教學目標的工具。與此同時，要將示波器的使用加入考核。重點考察接線是否規范、是否能區分正常/異常、判斷邏輯是否合理等。示波器進不進課堂，取決于考不考?？梢詫?duì)應地設置工單進行實操

2）示波器在競賽中有什么優勢？

可以多通道同時測量，減少反復的拆裝。另外，在很多比賽中，他也直接服務于“評分點”
