CN3302外置MOS的，同時也是異步要加肖特基二極管，也意味著效率再80%左右，對于8.4V1A還好，8.4V2A也可以做到，但是溫度高得不能實際用于產品量產或者需要加散熱片才行，但是長時間工作散熱片還是解決不了。

CN3302 EMC部分因?yàn)槭峭庵肕OS，工作頻率也需要外調，在EMC認證時，需要工程師有很厲害的電源EMC經驗，同時還要加磁珠和RC電阻等，比較難調出名。

PW4584A也是異步（肖特基二極管），內置MOS，效率80多%，可以做8.4V1A

PW4253是同步（不需要肖特基二極管，）效率90-95%，可以做到8.4V2A

同時PW4584A和PW4253對于EMC過認證因?yàn)榧啥雀叩膯栴}，PW4584A一般只需要加電阻電容就可以，規格書有，PW4253更簡單，不需要加外圍。

一、芯片概述與核心定位

PW4584A是一款異步升壓充電控制器，輸入電壓范圍3.6V-6V，專為兩節串聯鋰離子電池設計，最大充電輸出可達8.4V/1A。其核心價值在于內置智能自適應輸入電流調節（Input Current Limit）環路，能自動匹配不同負載能力的5V適配器（如5V1A, 2A, 3A），防止因充電電流過大而“拉掛”適配器，從源頭提升了系統的兼容性與穩定性。

PW4253則是一款同步升壓充電管理IC，輸入范圍4.5V-5.8V，同樣支持兩節串聯電池充電，但輸出能力更強，可達8.4V/2A。它集成功率MOS管，采用同步整流架構，將升壓充電效率提升至典型值95%。高效率直接意味著更低的功率損耗和芯片溫升，是解決“8.4V/2A太燙”問題的關鍵。

二、如何解決“難過EMC”問題？——以PW4584A的設計為例

EMC問題往往源于開關電源的高速切換噪聲。PW4584A的規格書提供了明確的PCB布局指南，這些是攻克EMC難題的實操關鍵：

關鍵路徑最短化 ：輸入電容、功率電感（L1）、肖特基二極管（D1）、VBS引腳及BAT引腳形成的功率環路，必須采用短而寬的走線，以減小寄生電感和環路面積，從而降低輻射干擾。

元件緊靠布局 ：輸入濾波電容（CIN， CF1）應盡可能靠近芯片的VIN引腳，輸出電容（COUT）應盡可能靠近BAT引腳。這能有效濾除高頻噪聲。

減少LX節點干擾 ：LX引腳（開關節點）連接電感、二極管和芯片內部MOS，該節點電壓高速跳變，是主要噪聲源。布局必須保證 連接線最短，包圍面積最小 。規格書特別指出，在LX引腳增加RC吸收電路，能有效降低開關信號輻射。

強化接地與散熱 ：芯片底部的散熱焊盤（Power GND）是功率地，必須通過多個過孔與PCB底層地平面可靠、大面積連接，這既是散熱通道，也是為噪聲提供低阻抗回流路徑，抑制共模干擾。

通過遵循以上設計規則，PW4584A方案能從硬件布局上最大化抑制EMI，為通過EMC測試奠定堅實基礎。

三、如何解決“8.4V/2A太燙”問題？——PW4253的高效方案

溫升過高的本質是效率不足，功率損耗以熱能形式釋放。PW4253從以下幾個層面根本性改善溫升：

同步整流架構 ：與PW4584A采用的異步架構（需外接肖特基二極管）不同，PW4253 內置同步整流管 。在續流階段，同步整流管的導通壓降遠低于外部肖特基二極管，顯著降低了導通損耗，這是效率提升至95%的核心。

高達2A的充電電流能力 ：在5V輸入、8.4V/2A輸出條件下，高效率直接轉化為更低的芯片自身功耗（Ploss = Pin - Pout）。更少的發熱量使得芯片在滿載工作時結溫（Tj）更容易控制在安全范圍內。

完善的熱管理 ：芯片內部集成溫度調節環路。當檢測到芯片溫度達到120℃時，會自動線性降低充電電流，從而控制溫升，實現熱平衡，避免因過熱而觸發關機保護（OTP， 典型值130℃），保證了充電過程的持續與安全。

四、典型應用與選型指南

PW4584A典型應用要點 ：

充電電流設置 ：通過ICHG引腳外接電阻（RICHG）到地來設定恒流充電電流，公式為 ICC (A) = 1000 / RICHG (Ω)。例如，RICHG=1KΩ時，ICC=1A。

NTC功能 ：通過NTC引腳外接負溫度系數熱敏電阻網絡，監測電池溫度。高溫閾值（VNTCH）典型0.38V，低溫閾值（VNTCL）典型1.43V。若無需此功能，可將引腳浮空。

電感選擇 ：推薦使用飽和電流足夠大的功率電感，例如規格書示例的4.7μH電感。

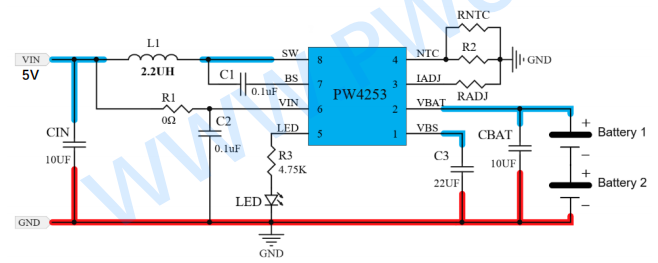

PW4253典型應用要點 ：

充電電流設置 ：通過IADJ引腳配置。引腳懸空（NC）時，默認充電電流為1.14A。如需增大電流，可外接電阻（RADJ）到地，關系式為：RADJ (KΩ) = 3 / (ICC - 1.14)。例如，欲設ICC=2A，則RADJ ≈ 3.49KΩ。

NTC功能 ：若不使用NTC溫度保護，必須將NTC引腳通過一個51KΩ電阻接地，不可浮空。

高效率組件 ：其同步架構對電感和輸出電容的要求與異步方案類似，但得益于高效率，系統整體的熱設計壓力更小。

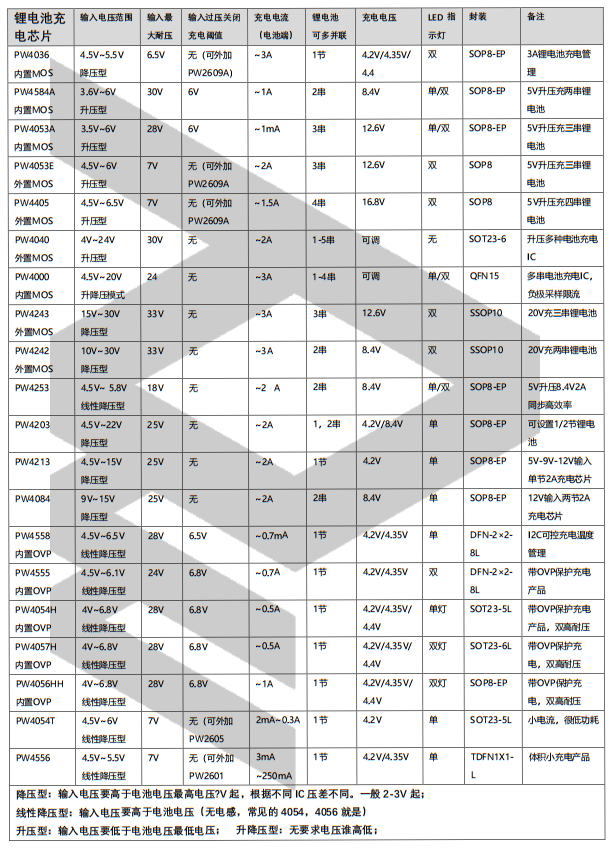

五、對比與選型建議

選型建議 ：

若您的應用充電電流需求在1A左右，且對產品認證中的EMC性能尤為關注，PW4584A及其詳盡的布局指南是您的優選。

若您需要更大的充電電流（如2A），且深受 散熱問題困擾 ，追求更快的充電速度和更涼快的用戶體驗，那么PW4253的高效同步方案將是更合適的答案。

這兩款芯片均代表了平芯微在電源管理領域的深耕，通過不同的技術路徑，為工程師解決了雙節鋰電池充電方案中的經典難題。在設計時，請務必參考最新版官方規格書，并嚴格按照其推薦進行電路設計和PCB布局。
