有機發光二極管(OLED)因其優異的光電性能受到廣泛關注,但其陰極材料制備仍依賴成本高、工藝復雜的真空蒸鍍技術。為此,本研究探索溶液法制備銀納米顆粒基致密導電薄膜,以應用于OLED陰極及其他電子器件。Flexfilm探針式臺階儀可以實現表面微觀特征的精準表征與關鍵參數的定量測量,精確測定樣品的表面臺階高度與膜厚,為材料質量把控和生產效率提升提供數據支撐。
系統闡述了銀納米顆粒的多元合成路徑、浸漬涂布法制備致密導電薄膜的工藝過程,并結合臺階儀等表征手段,系統分析了薄膜的厚度、粗糙度及導電性能。本研究旨在為溶液法制備高性能導電薄膜提供可行方案,以替代傳統真空蒸鍍工藝。
1
臺階儀的作用
flexfilm
臺階儀是一種接觸式表面形貌測量儀器,其測量原理是:將一根觸針在被測表面沿直線輕輕滑過,由于被測表面的形貌起伏使觸針在滑行的同時作上下運動,得到的運動數據即反映了被測樣品表面輪廓形貌。本實驗使用臺階儀(Flexfilm探針式臺階儀)測定銀薄膜電極的厚度或表面粗糙度。
2
銀納米顆粒及其致密導電薄膜的制備

(a)以可溶性淀粉做表面修飾劑合成的銀納米顆粒以PVP做表面修飾劑合的銀納米顆粒

(a)以十六烷基胺做表面修飾劑合成的銀納米顆粒 (b)以十二硫醇做表面修飾劑合成的銀納米顆粒

(a)含氟體系合成的銀納米顆粒 (a)反應過程的沉淀物 (a)反應過程的照片
本研究對比了水體系、甲苯體系、含氟溶劑體系及多元醇體系合成銀納米顆粒的效果。結果表明,以乙二醇為還原劑和溶劑、PVP為表面修飾劑的多元醇法,在120℃反應溫度下,加入微量FeCl?作為離子助劑,可制備平均粒徑約43 nm、粒徑分布均勻、分散性良好的銀納米顆粒。該方法環保、重復性好,適用于后續成膜。
3
浸漬涂布法制備致密導電薄膜
flexfilm

(a)不同鍍膜循環次數下得到致密導電薄膜的厚度 (b)不同提拉速度下得到致密導電薄膜的粗糙度
采用浸漬涂布機在玻璃基底上制備銀納米顆粒薄膜。系統研究了提拉速度(250–4000 μm·s?1)和涂布次數(10–100次)對薄膜厚度與粗糙度的影響。臺階儀測試結果表明:
涂布次數增加,薄膜厚度線性增加,從10次涂布的498 nm增至100次涂布的5.19 μm。
提拉速度對薄膜粗糙度影響顯著:低速(250–500 μm·s?1)下粗糙度較低(約2 nm),高速(4000 μm·s?1)下粗糙度顯著升高至18.28 nm。
綜合優化后,選定500 μm·s?1提拉速度、40次涂布,制備出厚度約1.97 μm、粗糙度約2 nm的均勻薄膜。
4
燒結工藝對薄膜性能的影響
flexfilm
未燒結薄膜因PVP包覆不導電,需通過燒結促進顆粒接觸與PVP去除。本研究對比常規燒結、紅外燒結與微波燒結三種工藝:
常規燒結
在馬弗爐中于50–400℃燒結30 min。SEM顯示,隨溫度升高,銀顆粒逐漸熔結,300℃時形成連續致密層。方塊電阻測試表明,250℃燒結后薄膜電阻低于1 Ω·sq?1,但表面粗糙度明顯增大,薄膜顏色變黃。
紅外燒結

(a)50 W功率下紅外燒結 30min (b)200 W功率下紅外燒結 30min (c)200 W 功率下紅外燒結 60 min 的銀致密導電薄膜的厚度;(d)50 W 功率下紅外燒結 30min (e)200 W 功率下紅外燒結 30min (f)200 W 功率下紅外燒結 60 min 的導電薄膜的粗糙度
采用紅外燈照射(100–250 W,30–60 min),薄膜保持鏡面光滑。臺階儀測試顯示,燒結后薄膜厚度與粗糙度變化不顯著(粗糙度約0.68–1.39 nm)。紅外光主要促使PVP變形,促進顆粒接觸,最佳條件下方塊電阻可達0.89 Ω·sq?1。
微波燒結

(a)250W功率下微波燒結 50 s;(b)500W功率下微波燒結 20 s;(c)500W微波燒結50s后致密導電薄膜的厚度;(d)250W功率下微波燒結50s;(e)500W功率下微波燒結20s;(f)500W微波燒結50s 后致密導電薄膜的粗糙度
微波處理(250–1000 W,20–50 s)時間短、加熱均勻。臺階儀測量表明,薄膜厚度與粗糙度基本不變(粗糙度約0.90–1.16 nm)。500 W微波燒結50 s后,薄膜方塊電阻降至0.75 Ω·sq?1,為三者最優。
5
性能對比與驗證
flexfilm
微波燒結薄膜在導電性、時間效率與表面保持性上均優于常規與紅外燒結。通過連接小燈泡的電路驗證,微波燒結薄膜具備良好導電性,可實際應用于器件電極。
本研究成功通過多元醇法制備均勻銀納米顆粒,結合浸漬涂布與微波燒結工藝,實現了低溫、快速制備高性能致密導電薄膜。臺階儀在薄膜厚度與粗糙度的精確表征中起到關鍵作用,為工藝優化提供了可靠數據支持。該方法具有成本低、工藝簡便、適用于大面積制備等優勢,在柔性電子與光電器件中具有應用潛力。

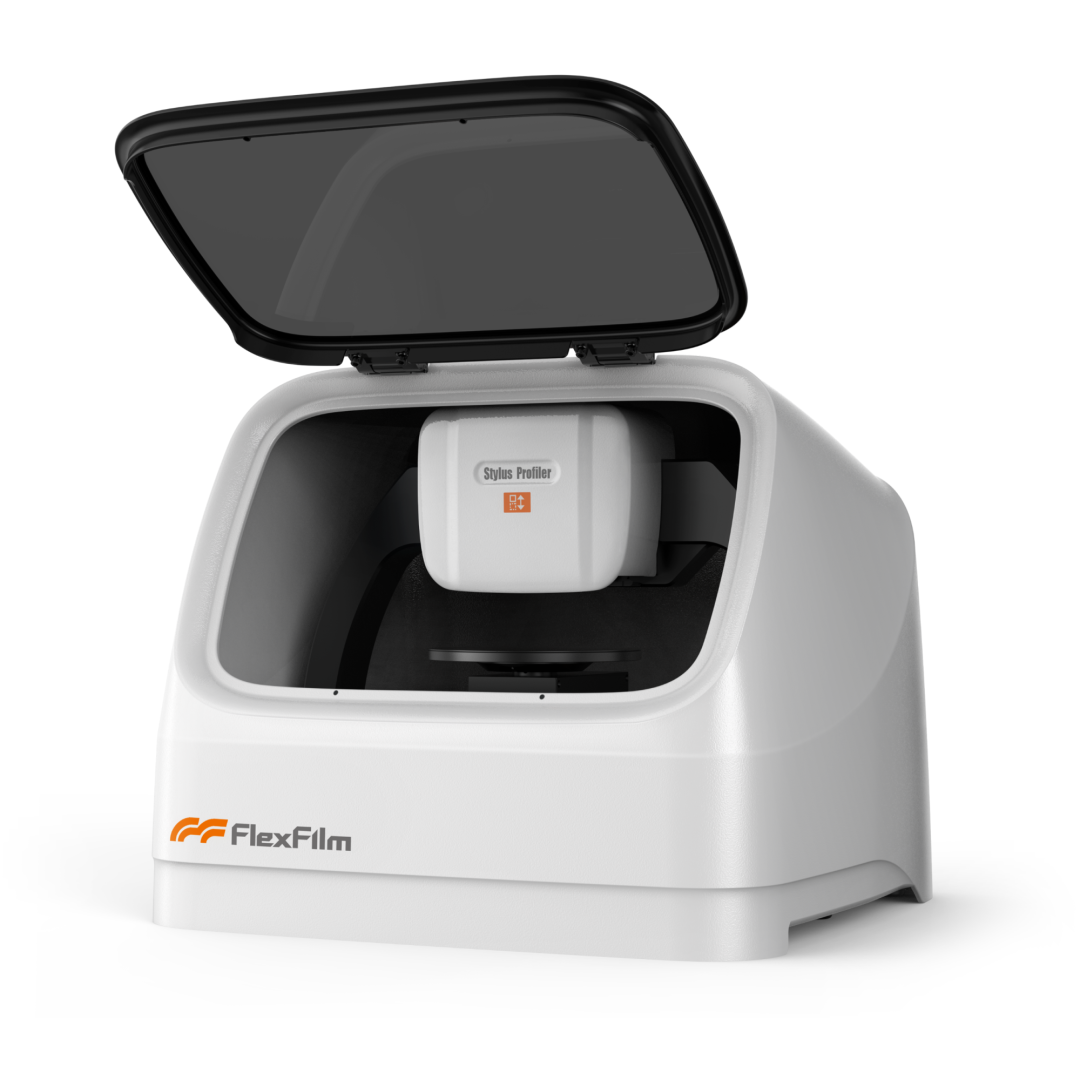

Flexfilm探針式臺階儀
flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域,表面臺階高度、膜厚的準確測量具有十分重要的價值,尤其是臺階高度是一個重要的參數,對各種薄膜臺階參數的精確、快速測定和控制,是保證材料質量、提高生產效率的重要手段。
- 配備500W像素高分辨率彩色攝像機
- 亞埃級分辨率,臺階高度重復性1nm
- 360°旋轉θ平臺結合Z軸升降平臺
- 超微力恒力傳感器保證無接觸損傷精準測量
費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商,Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量,保證材料質量、提高生產效率。
#銀導電薄膜#厚度測量#平板顯示#表面粗糙度#臺階儀
原文參考:《銀納米材料及其導電薄膜的制備與性能研究》
