本次Big-Bit拆解的產品是一款來自于上海眾辰電子的高性能矢量變頻器，型號為Z8400-2R2G。Z8400系列變頻器產品相比基礎的 V/F 變頻器，在低頻扭矩和控制精度上表現更出色，它的元器件構成也十分復雜。

接下來進入本次Big-Bit拆解，一起探究這款變頻器產品內部的電路結構和元器件構成。

眾辰變頻器產品介紹

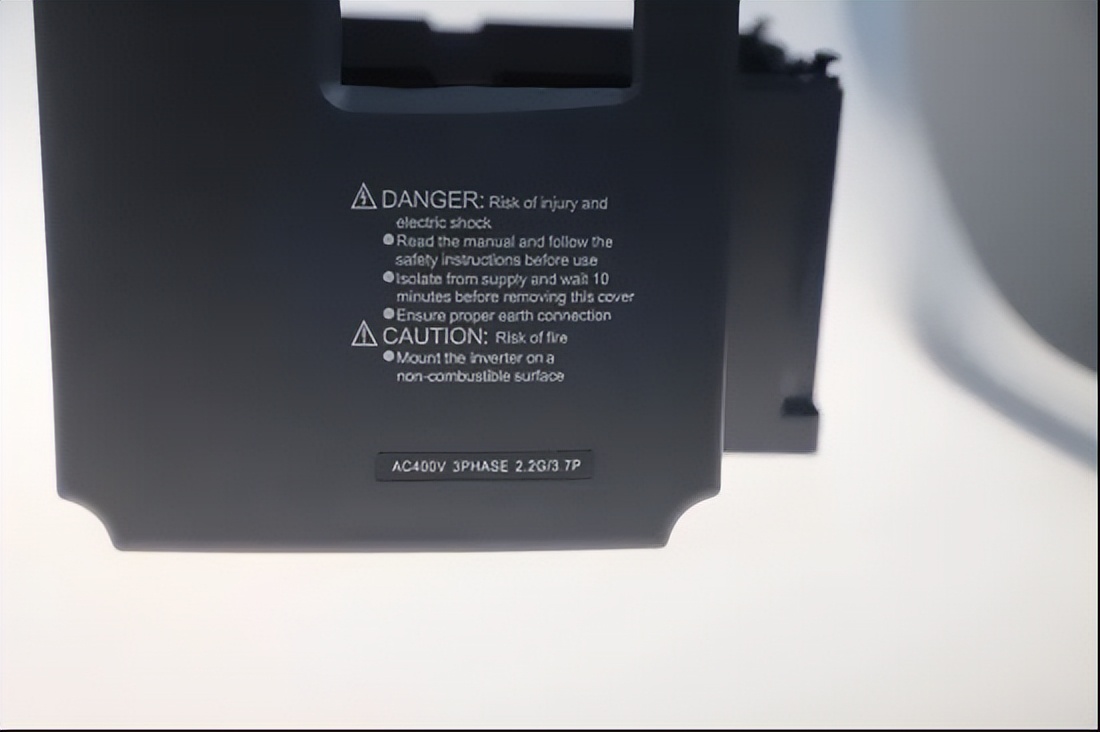

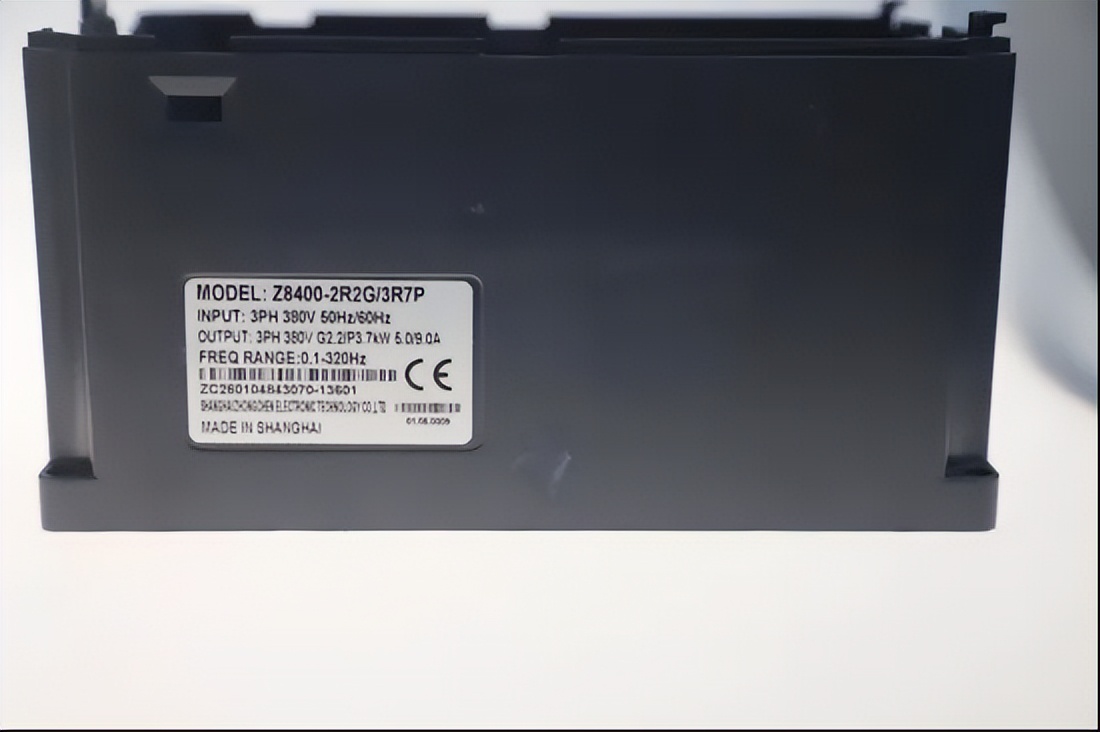

以上是變頻器產品正面與側面的標識特寫，從表示上可知這款變頻器產品的基本信息。

型號：Z8400-2R2G/3R7P

輸入：3PH 380V 50Hz/60Hz

輸出：3PH 380V G2.2/P3.7kW 5.0/9.0A

頻率范圍:0.1-320Hz

生產廠商：上海眾辰電子科技股份有限公司

根據標識我們可以得知：

這款變頻器產品是眾辰電子的高性能矢量系列、雙功率規格型號變頻器——2R2G 代表 2.2kW 重載 (G型)，3R7P 代表 3.7kW 輕載 (P型)。 輸入模式下：需要接入三相電，額定電壓為380V，50Hz/60Hz可兼容全球主流電網頻率。

輸出模式下：需要接入三相電，額定電壓為380V。G型重載情況下，功率為2.2KW、額定電流5.0A;P型輕載情況下，功率為3.7KW、額定電流9.0A。

接下來進入本次的Big-Bit拆解環節，看一下元器件。

眾辰變頻器產品拆解

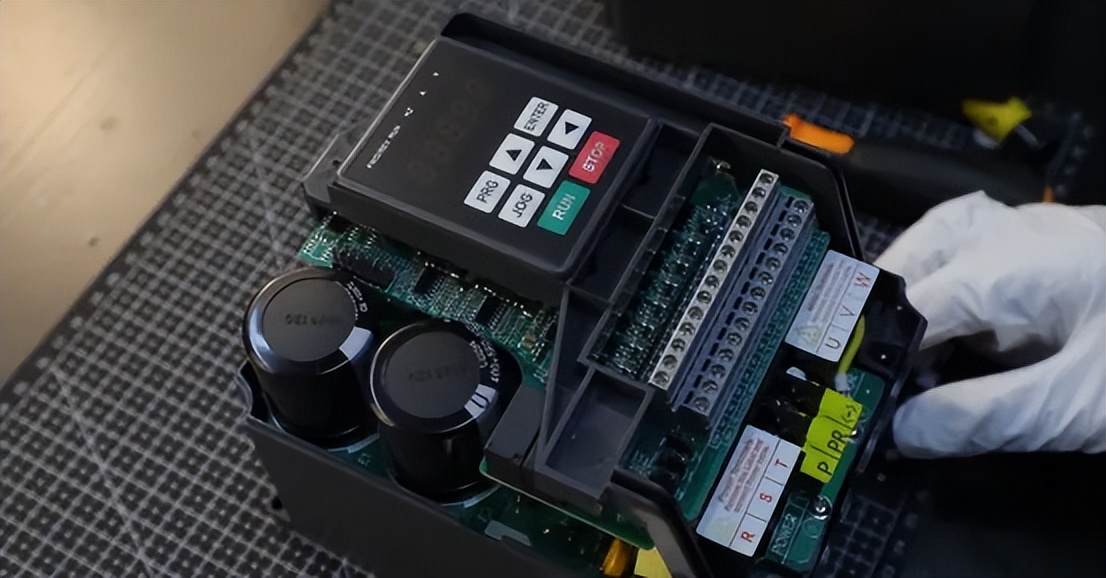

扭下螺絲后拆解開變頻器產品外殼。可以看到電路結構呈兩層分布，每一層有一塊電路板。

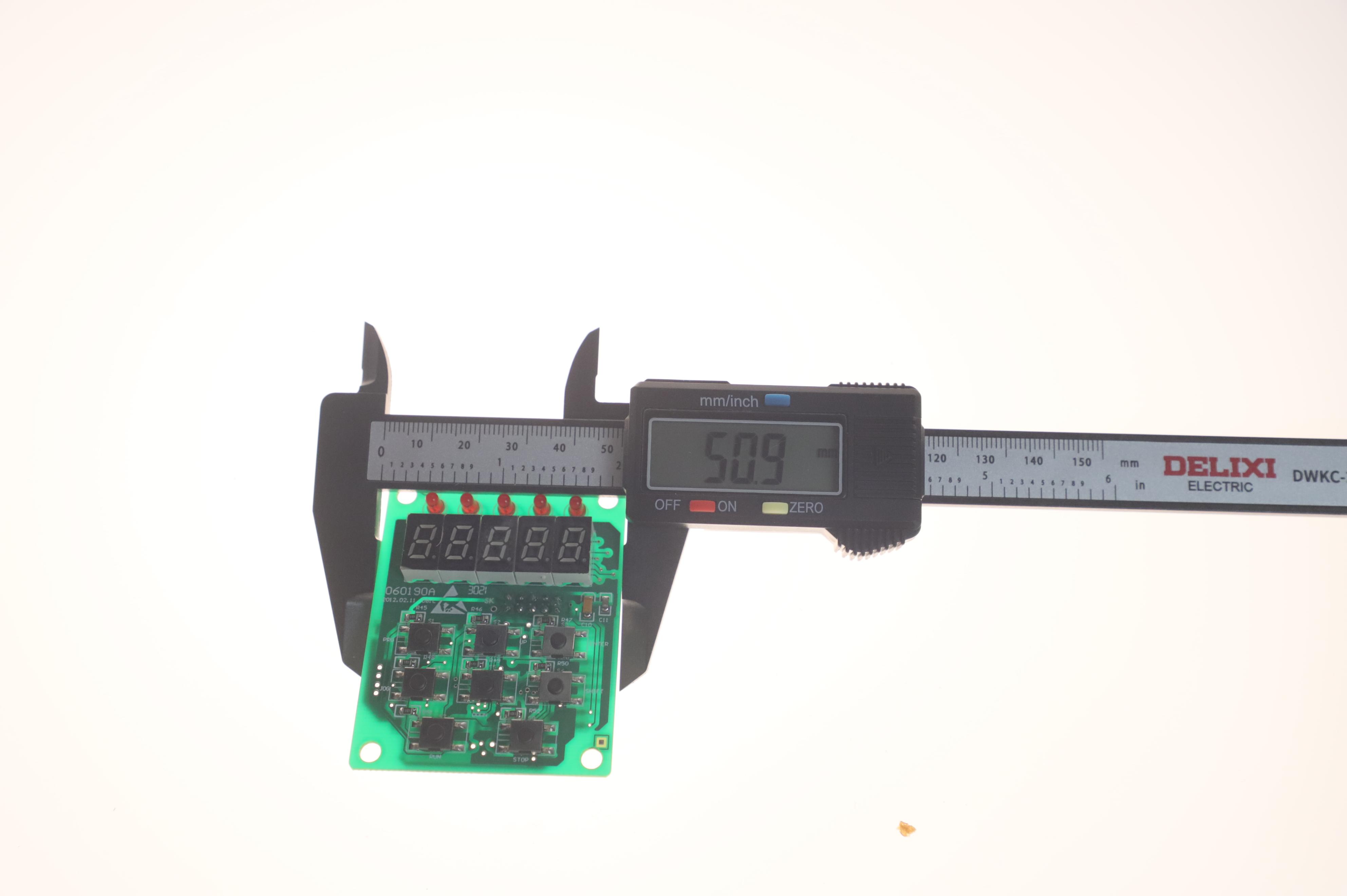

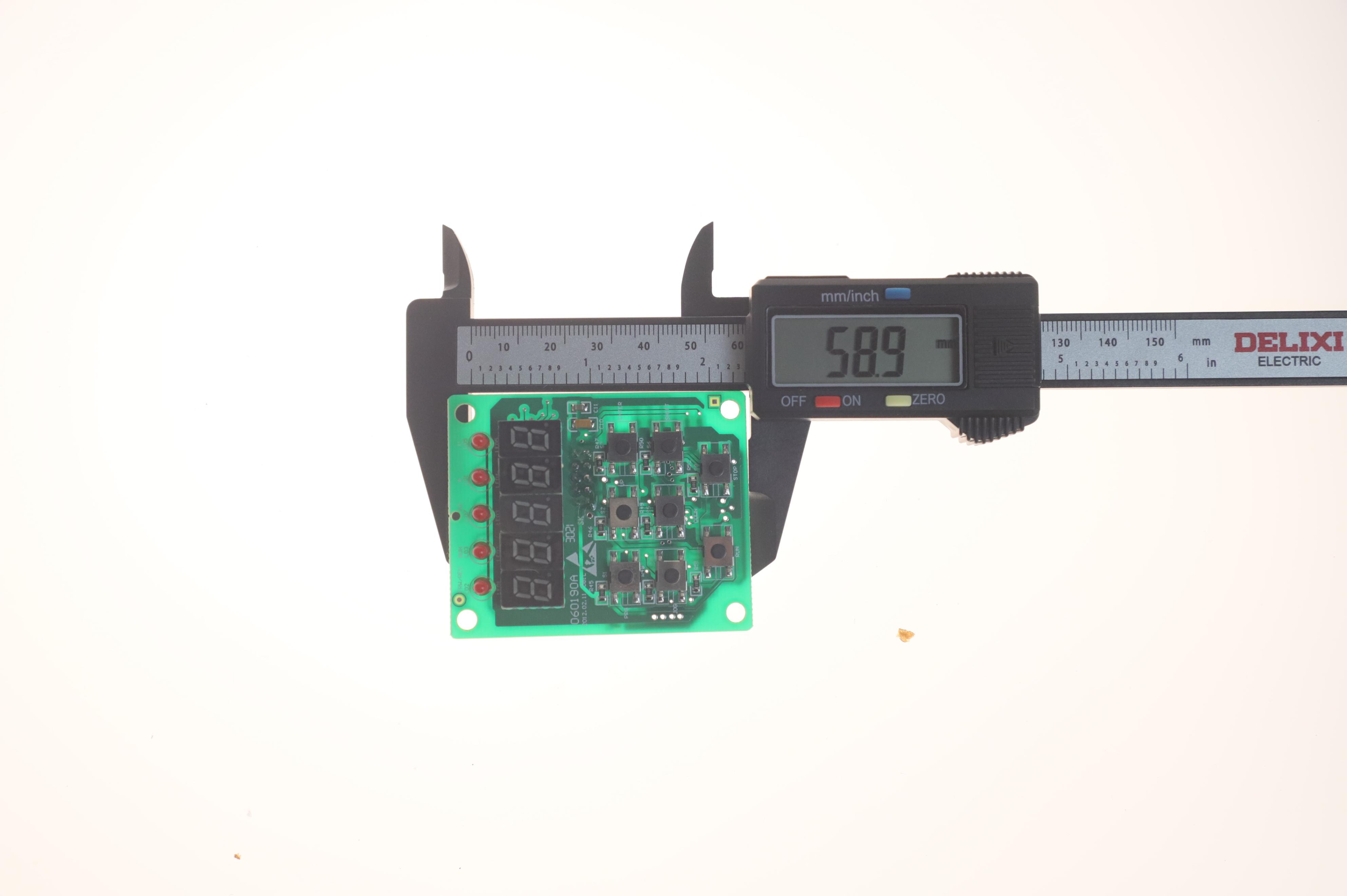

這是一塊顯示按鍵板。量得尺寸為50.9mm×58.9mm。

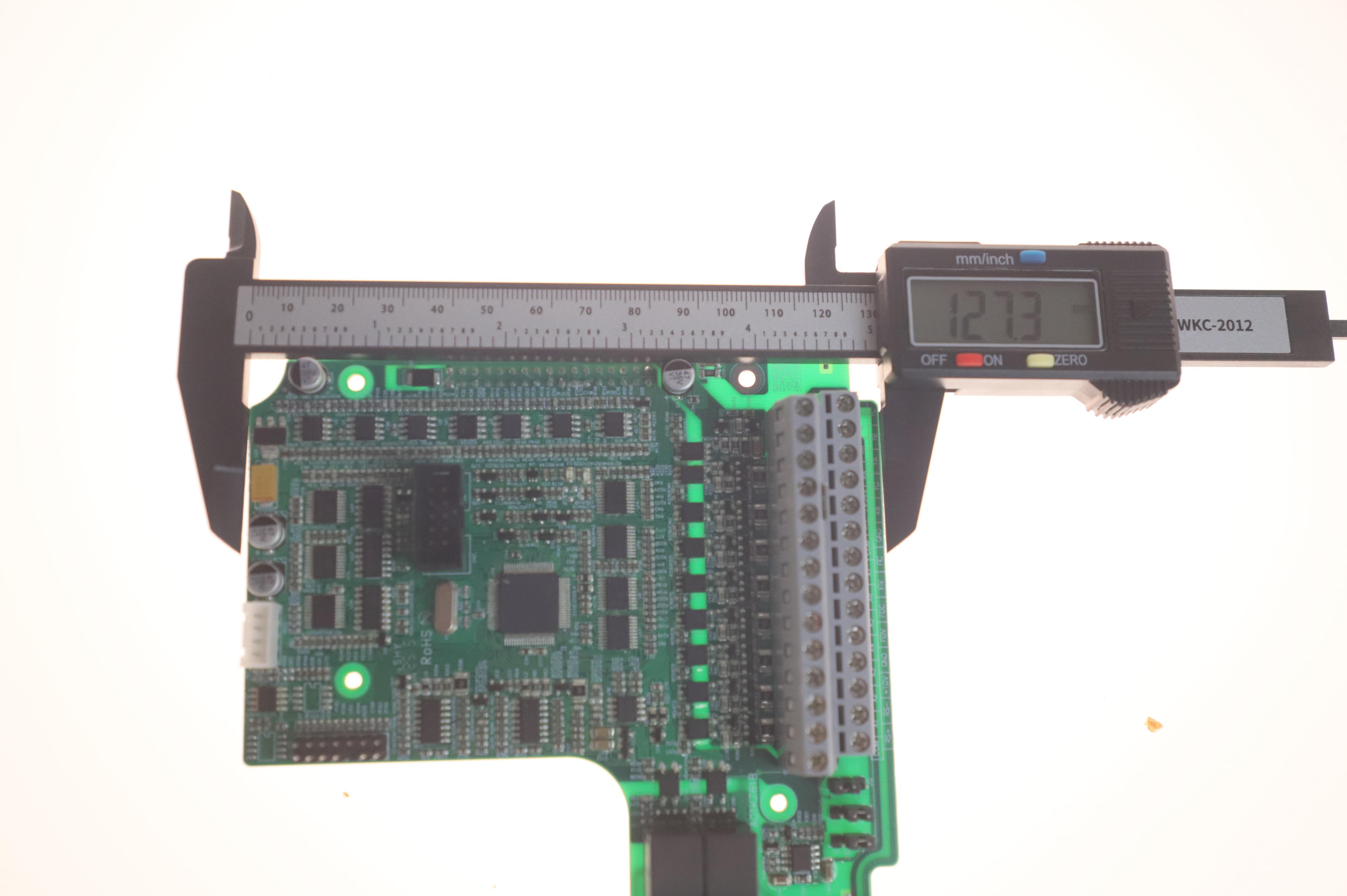

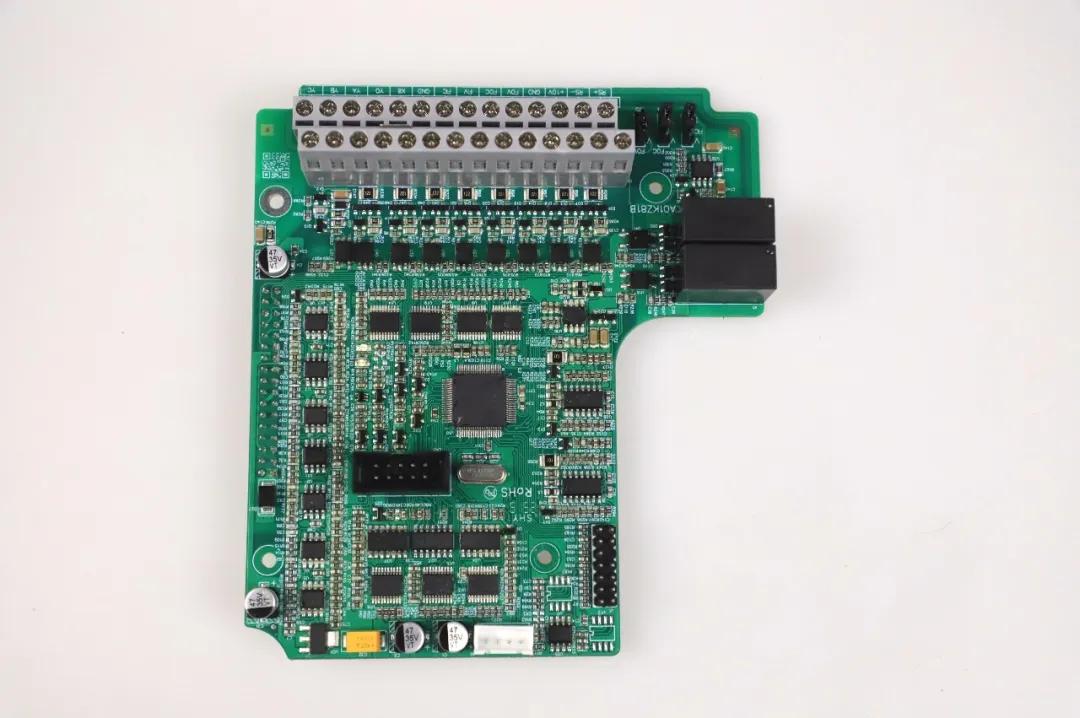

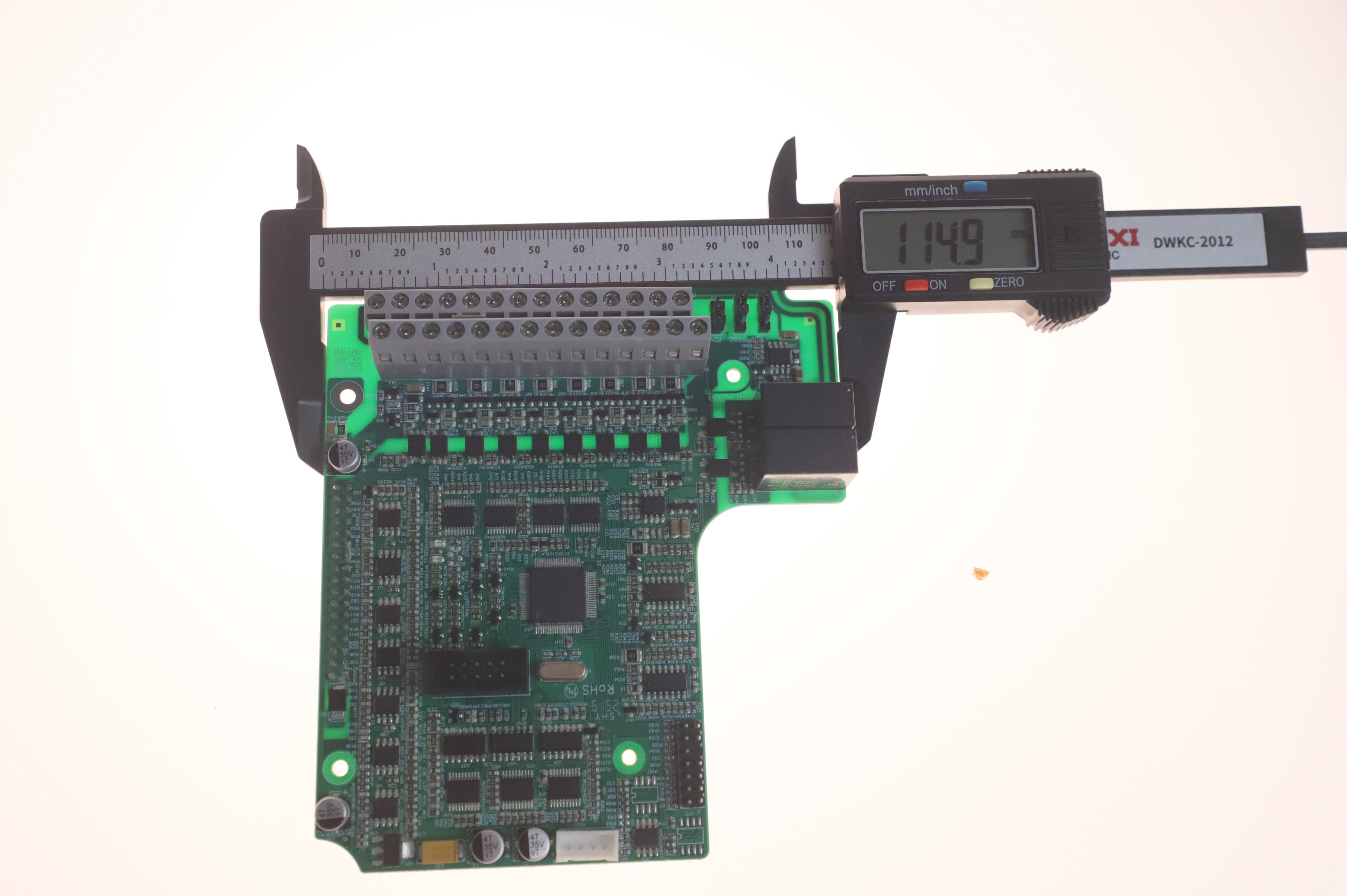

這是一塊主控板。量的尺寸為114.9mm×127.3mm。

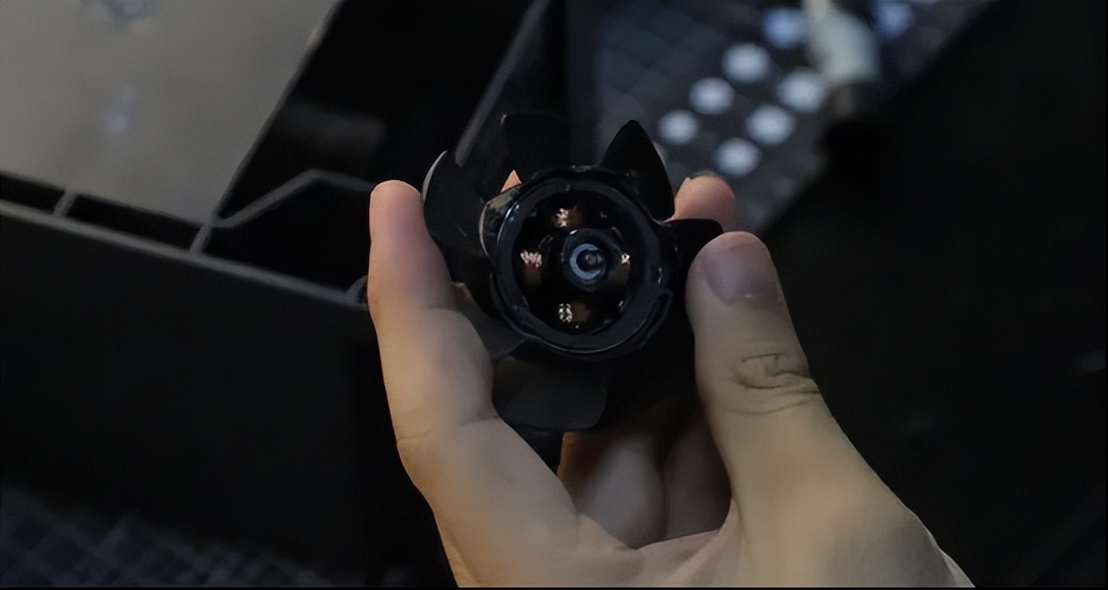

拆下散熱風扇外殼后看到一個BLDC電機。

可以看到整個變頻器產品的電路結構由三塊電路板組成，由于篇幅緣故，本次我們先看第一和第二塊電路板。另外兩塊電路板將在下期講解。

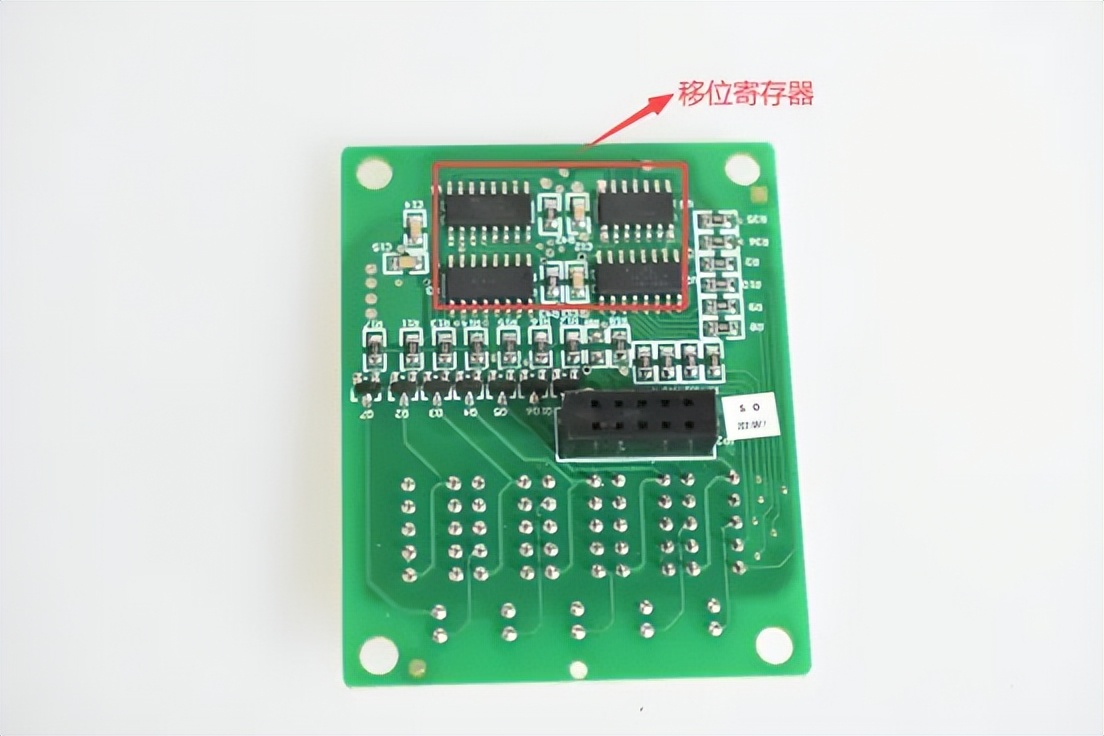

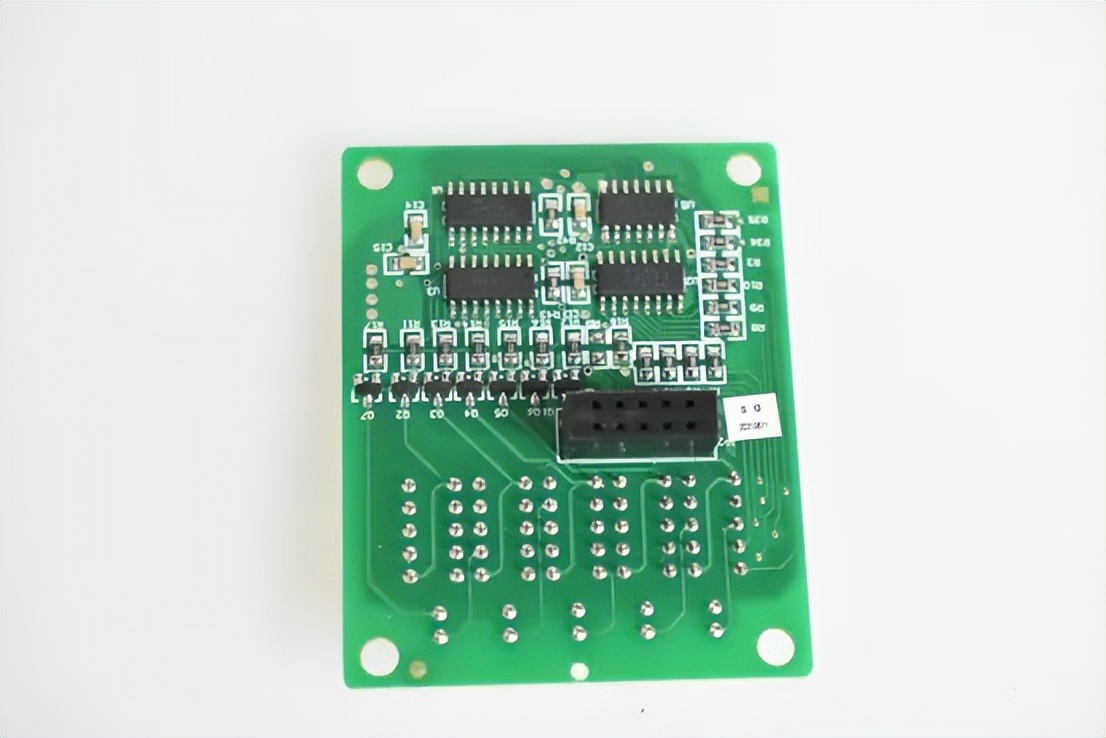

第一塊顯示按鍵板已知元器件如下：4個移位寄存器元器件。

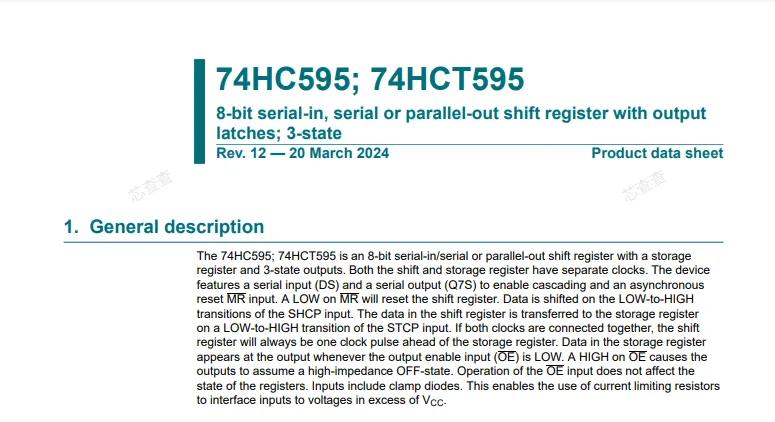

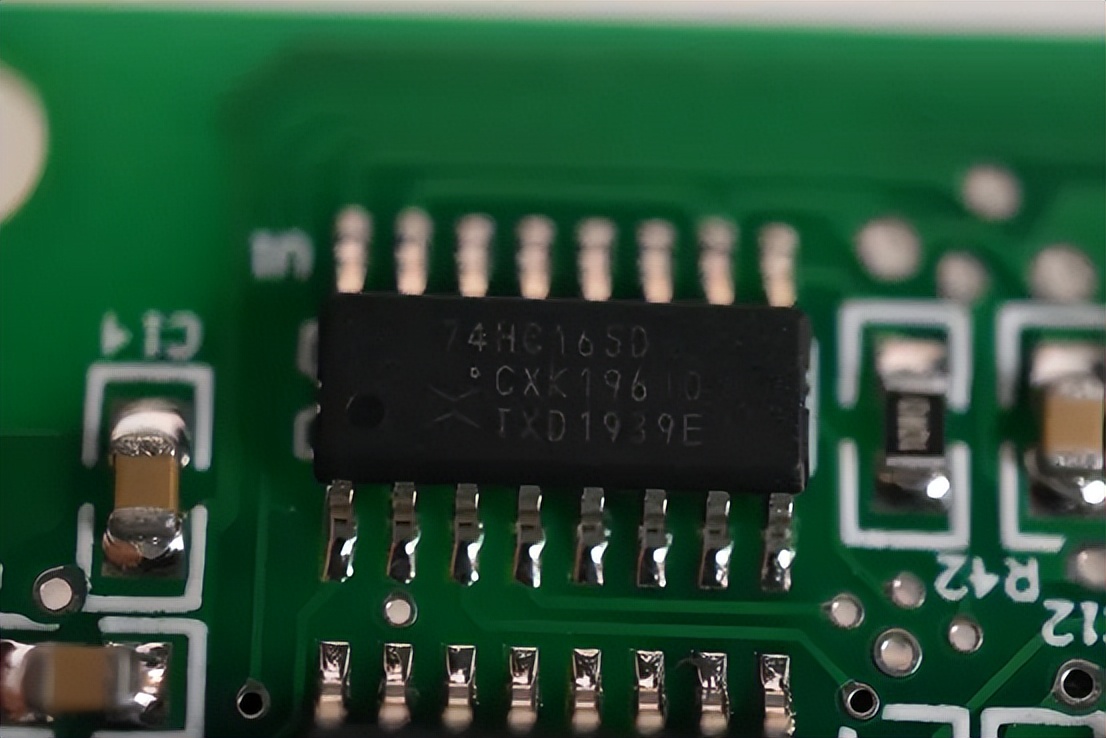

移位寄存器元器件是來自元器件廠商安世半導體的74HC595D。

這款8位移位寄存器元器件支持2V至6V寬電壓工作，典型頻率達100MHz。在變頻器面板中，它利用串行轉并行功能實現有限MCU引腳對多位LED數碼管的掃描驅動和按鍵擴展，提升系統集成度 。

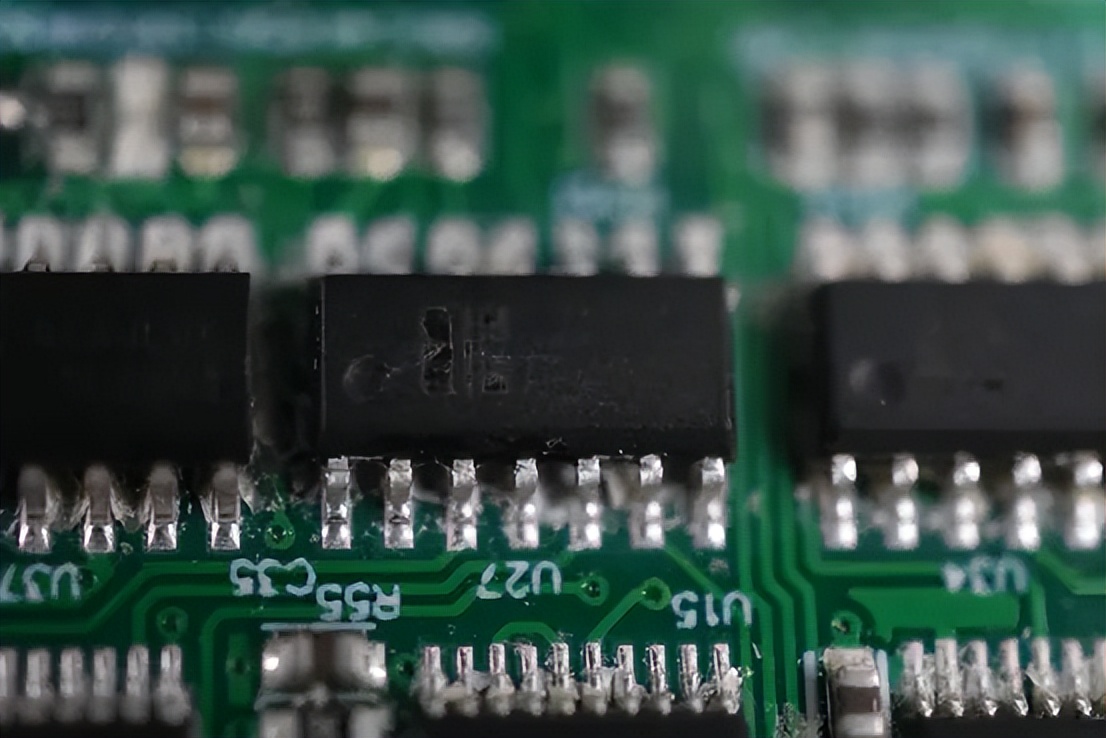

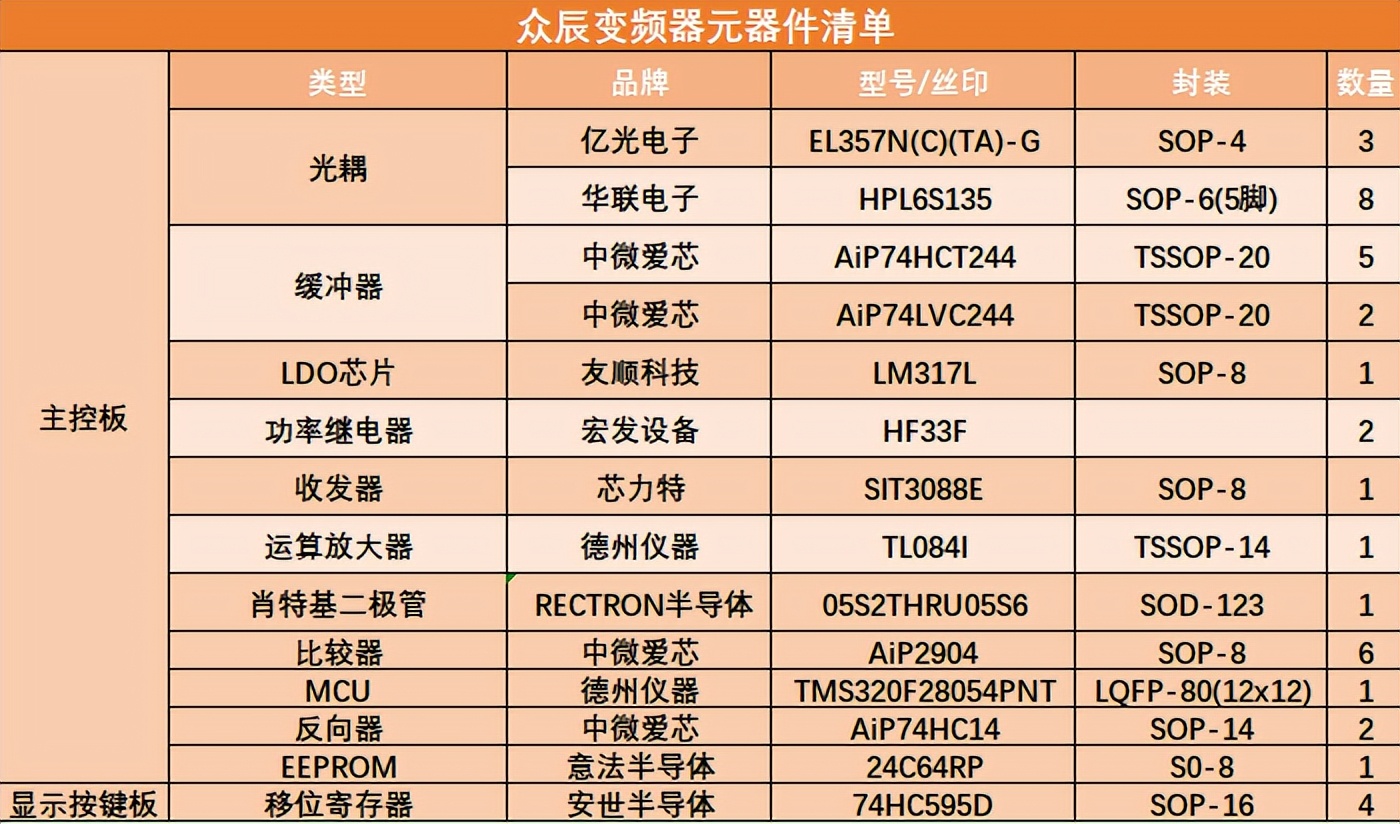

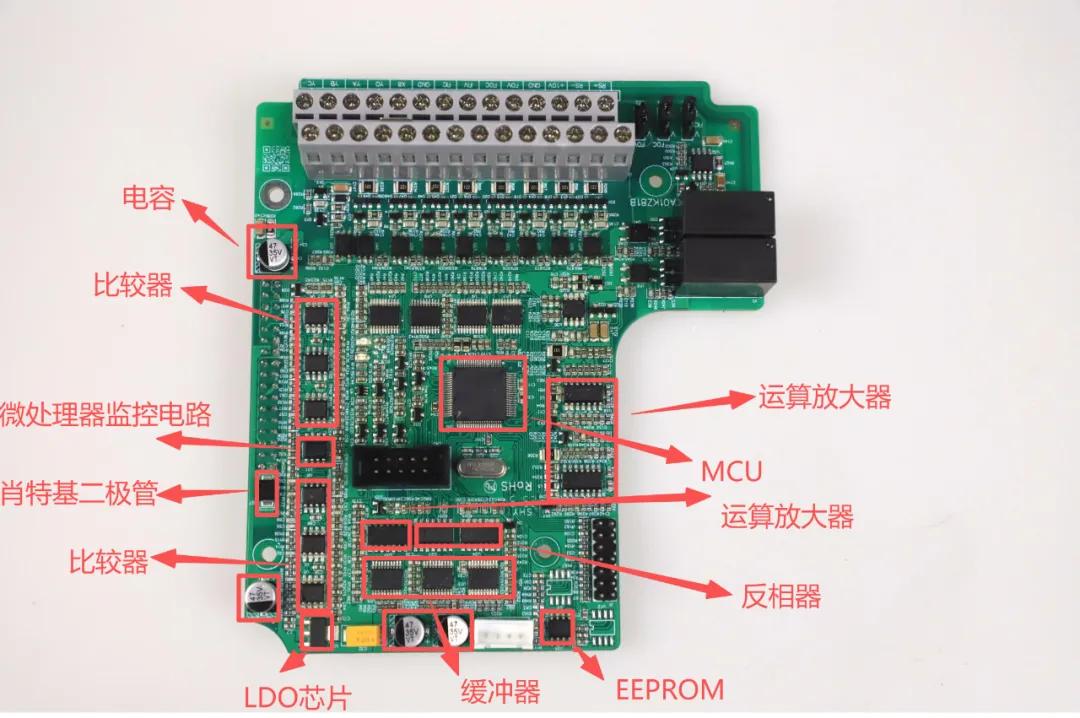

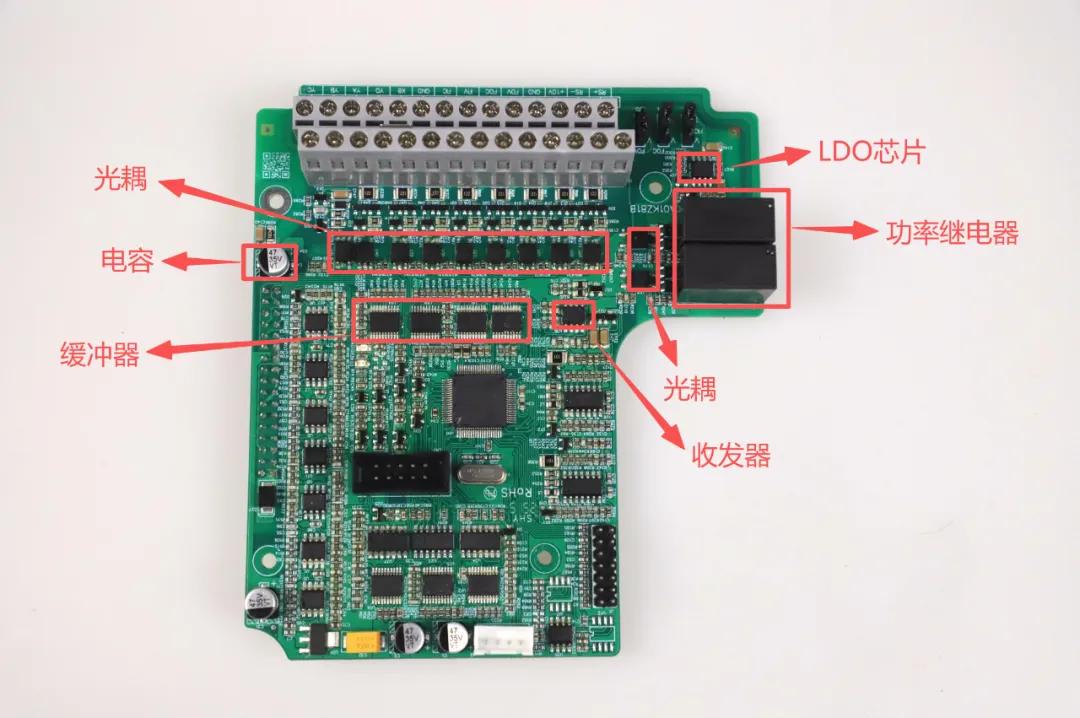

接下來看第二塊電路板。第二塊主控板上已知元器件如下：光耦元器件、電容元器件、緩沖器元器件、LDO芯片元器件、功率繼電器元器件、收發器元器件、運算放大器元器件、比較器元器件、肖特基二極管元器件、微處理器監控電路元器件、MCU元器件、反相器元器件、EEPROM存儲器元器件。

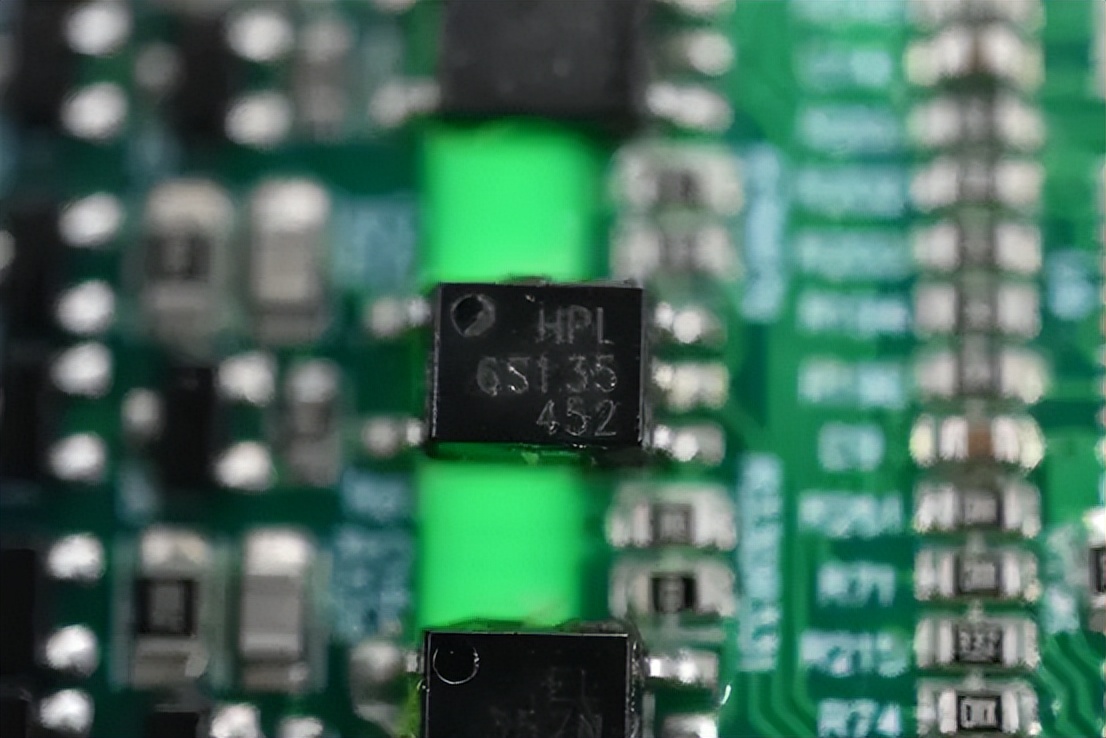

先看光耦元器件。光耦元器件來自兩個不同的元器件廠商。一種是廈門華聯電子的HPL6S135。

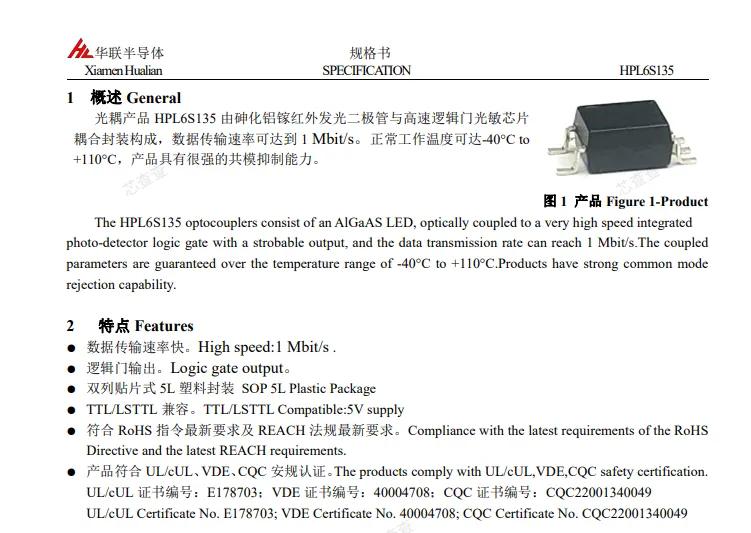

HPL6S135是高速邏輯門輸出光耦 ，在變頻器中起到隔離高壓強電、保護控制電路的核心功能 。其傳輸速率達1Mbit/s ，典型延遲僅0.2μs ，支持PWM信號精準傳輸;具備15kV/μs的超強抗干擾能力(CMR)，確保變頻器在電磁復雜環境下穩定工作。

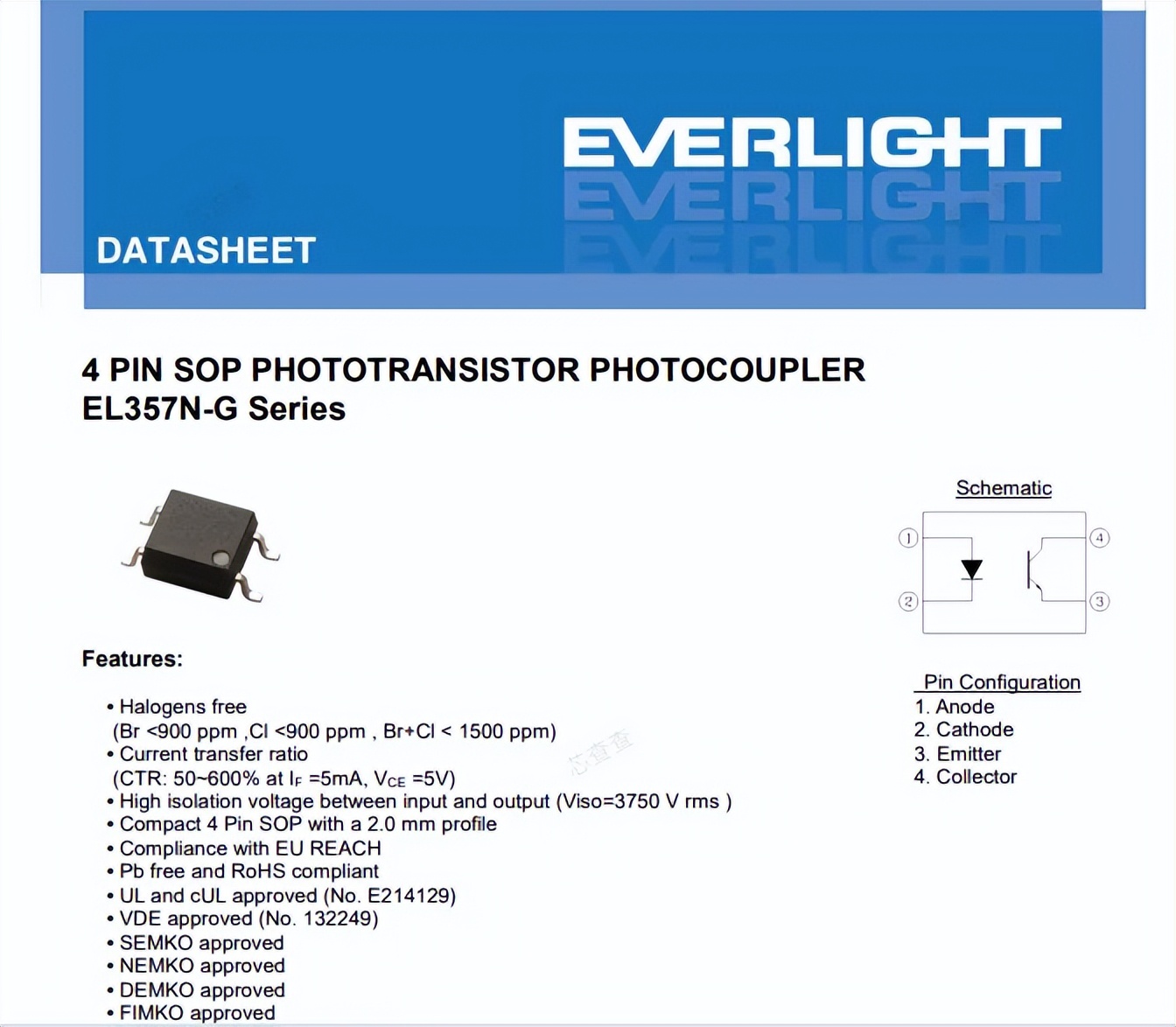

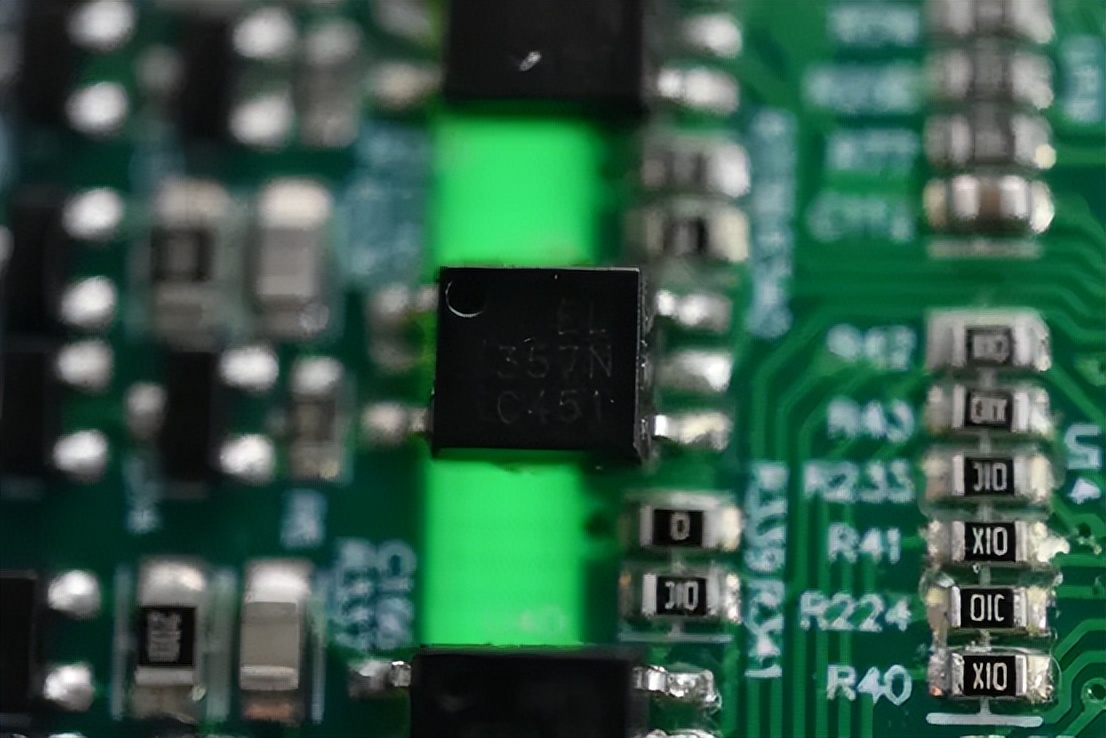

另一種是來自元器件廠商Everlight Electronics(億光電子)的EL357N(C)(TA)-G。

EL357N是通用型晶體管光耦，在變頻器產品中負責低速信號隔離與反饋(如電源監控)。它支持3750Vrms隔離電壓和80V耐壓，工作溫寬達110℃ 。雖速度(微秒級延遲)不及高速邏輯光耦，但其體積小巧、CTR分檔明確。

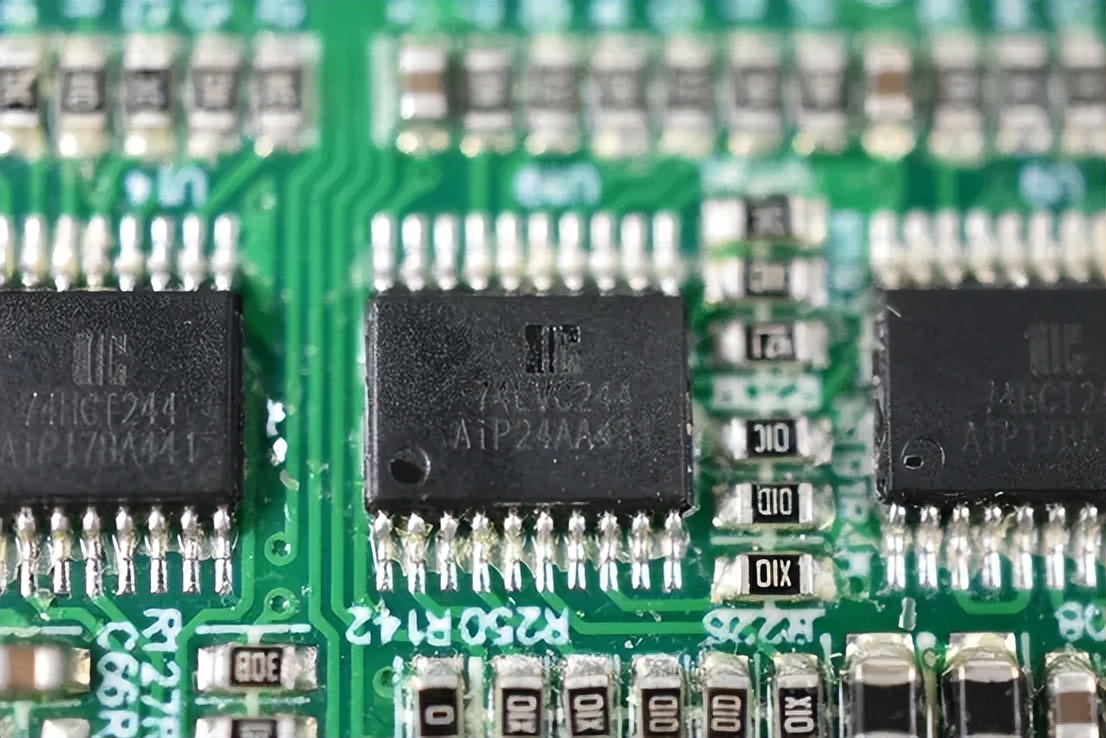

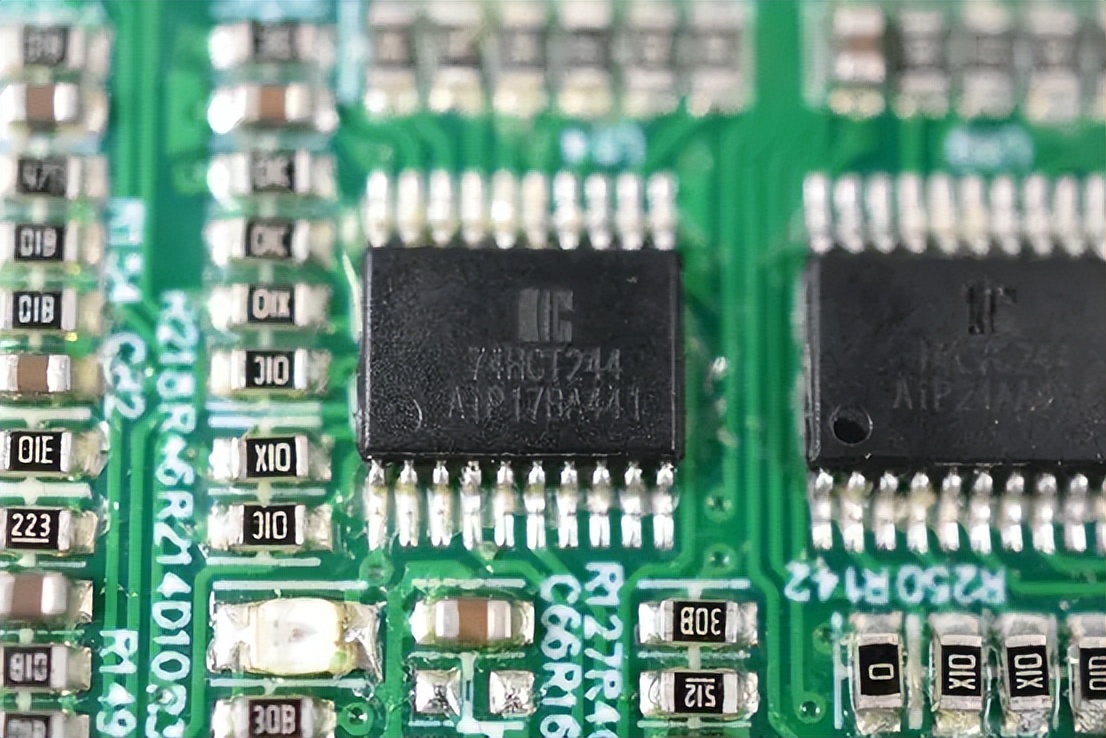

再看緩沖器元器件，緩沖器都來自元器件廠商無錫中微愛芯，不過是兩種不同型號的緩沖器元器件。第一種的型號是AiP74HCT244。

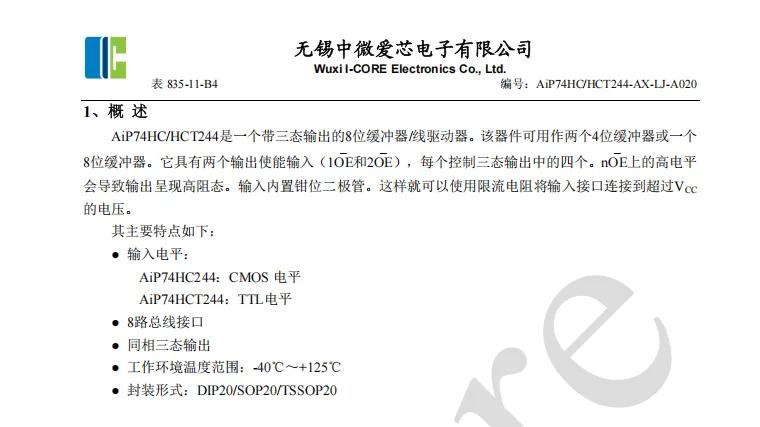

AiP74HCT244是八路三態輸出緩沖器 。關鍵參數：工作電壓4.5V-5.5V，輸入電平兼容TTL。變頻器中負責信號增強與電氣隔離：提高微處理器的驅動能力，在多板通訊中通過三態功能控制數據流。

另一種緩沖器的型號是AiP74LVC244。

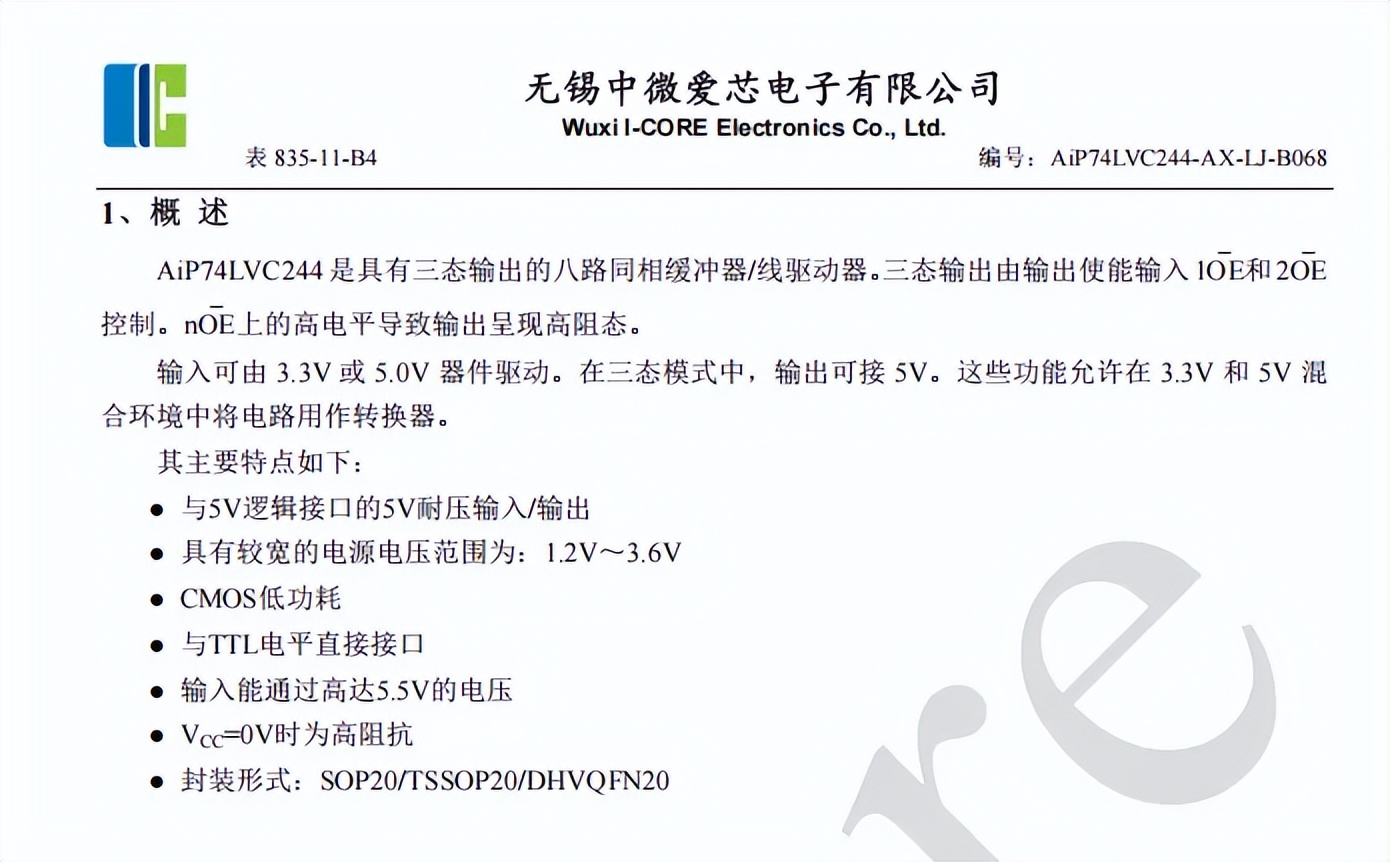

AiP74LVC244是八路三態緩沖器。關鍵參數：支持1.2V至3.6V寬電壓工作，具備5V容限輸入，傳輸延遲極低(3.3V下約4.1ns)。變頻器中負責邏輯電平匹配與信號增強：它將主控與外設間的異壓信號可靠轉換，并利用高驅動電流增強遠距離傳輸的信號質量。

LDO芯片是來自元器件廠商友順科技的LM317L。

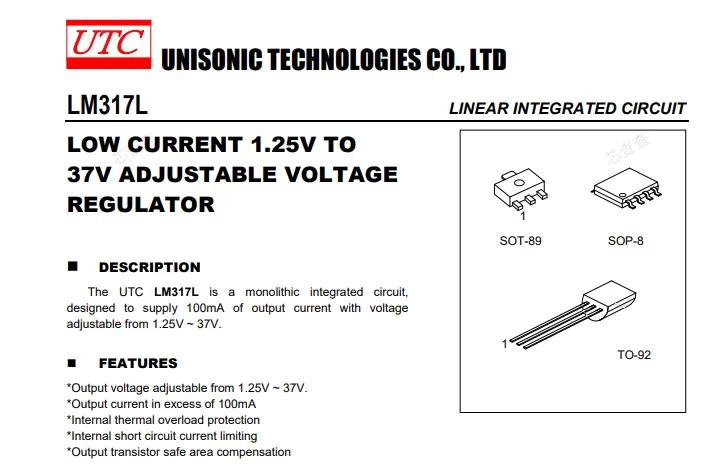

LM317L是一款微功耗可調三端穩壓器，主要負責變頻器內部輔助電源的精密穩壓(1.25V-37V)。它能提供100mA電流，并集成過熱與短路保護功能 。其電路設計簡單，僅需兩個外部電阻即可精確設定電壓。

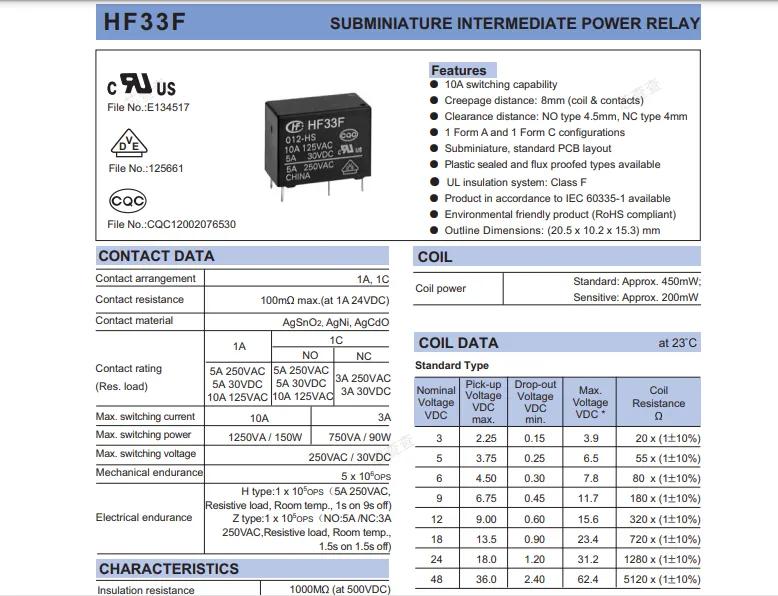

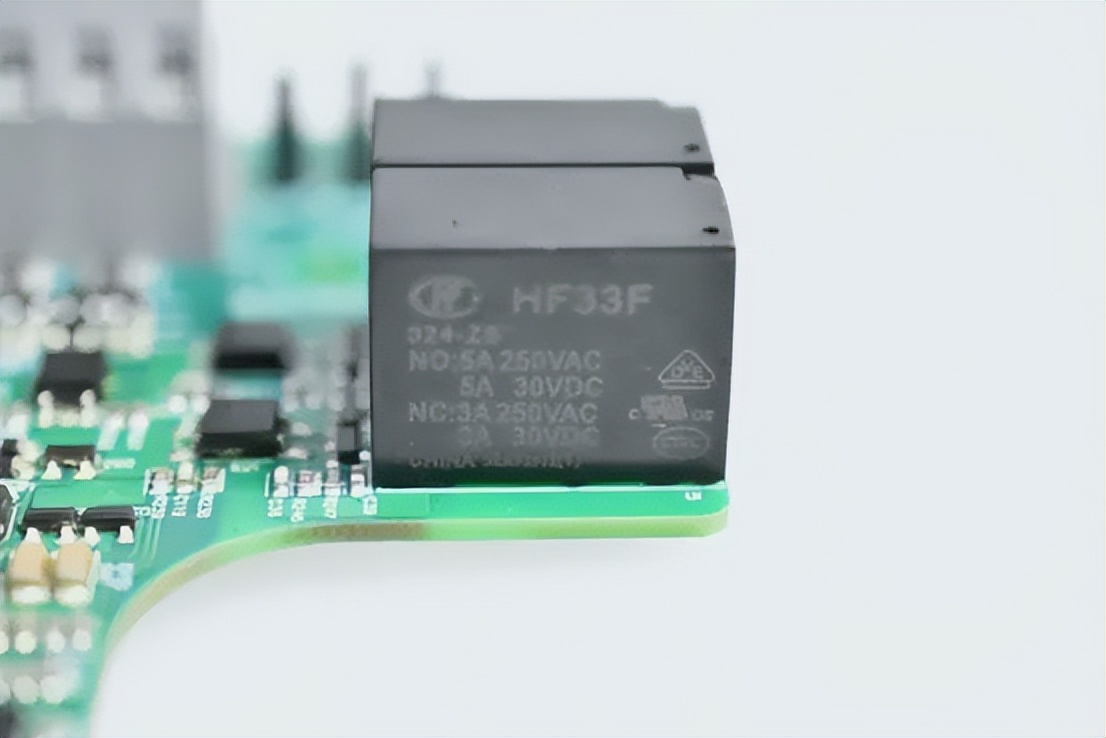

2個功率繼電器都是來自元器件廠商廈門宏發設備的HF33F。

HF33F是切換電流達10A的中功率繼電器 ，觸點耐壓250VAC/30VDC ，線圈與觸點間具備4000VAC高介質耐壓 。在變頻器中負責邏輯切換與安全隔離，主要用于控制預充電回路切斷、故障報警輸出及風機啟停，實現弱電對高壓強電的可靠驅動與保護 。

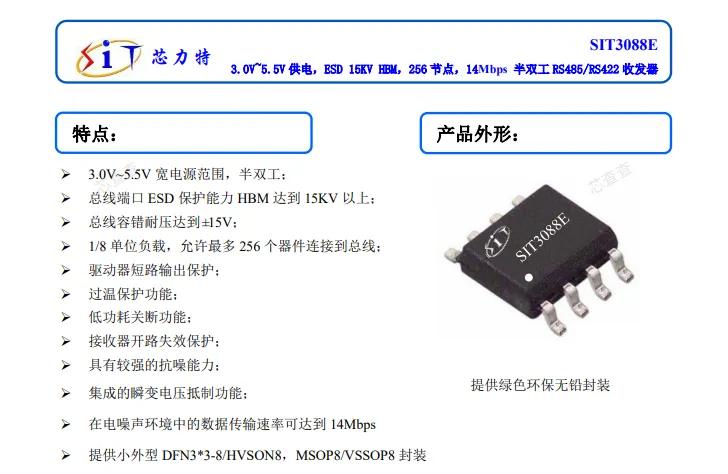

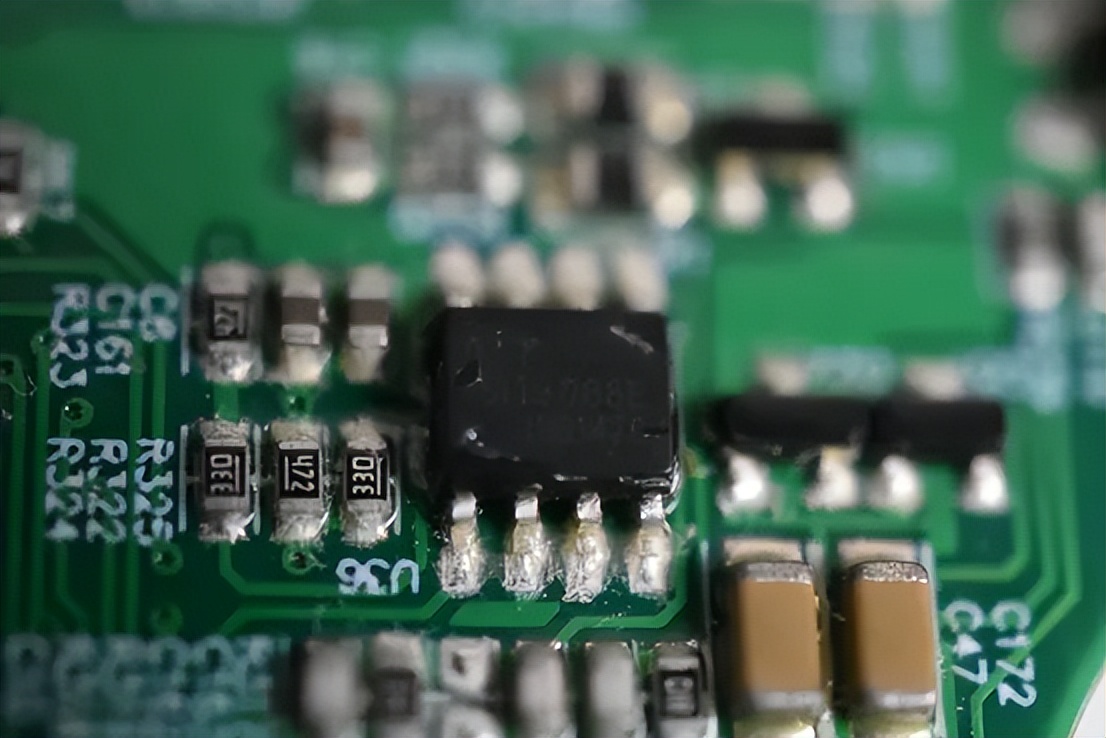

收發器是來自元器件廠商芯力特的SIT3088E。

SIT3088E是14Mbps半雙工RS485收發器 ，支持3-5.5V供電及15kV靜電保護 ，可掛載256個節點 。在變頻器電路中負責遠距離可靠通信，將邏輯信號轉為抗干擾差分信號，實現與上位機數據交換并防護過壓沖擊。

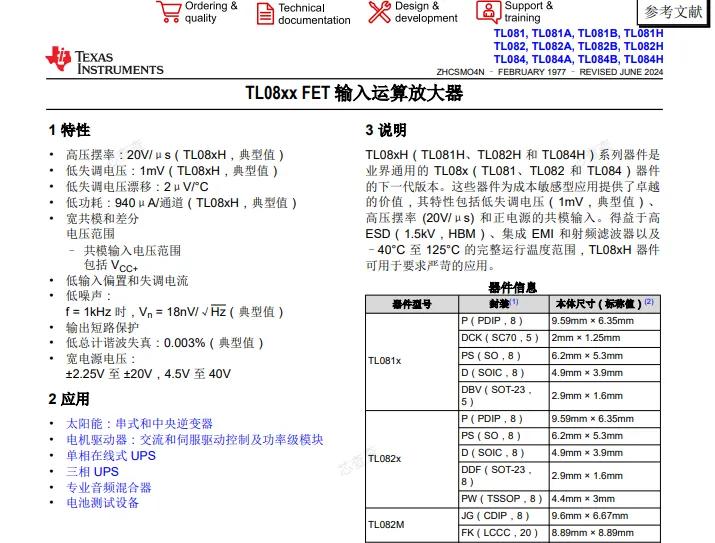

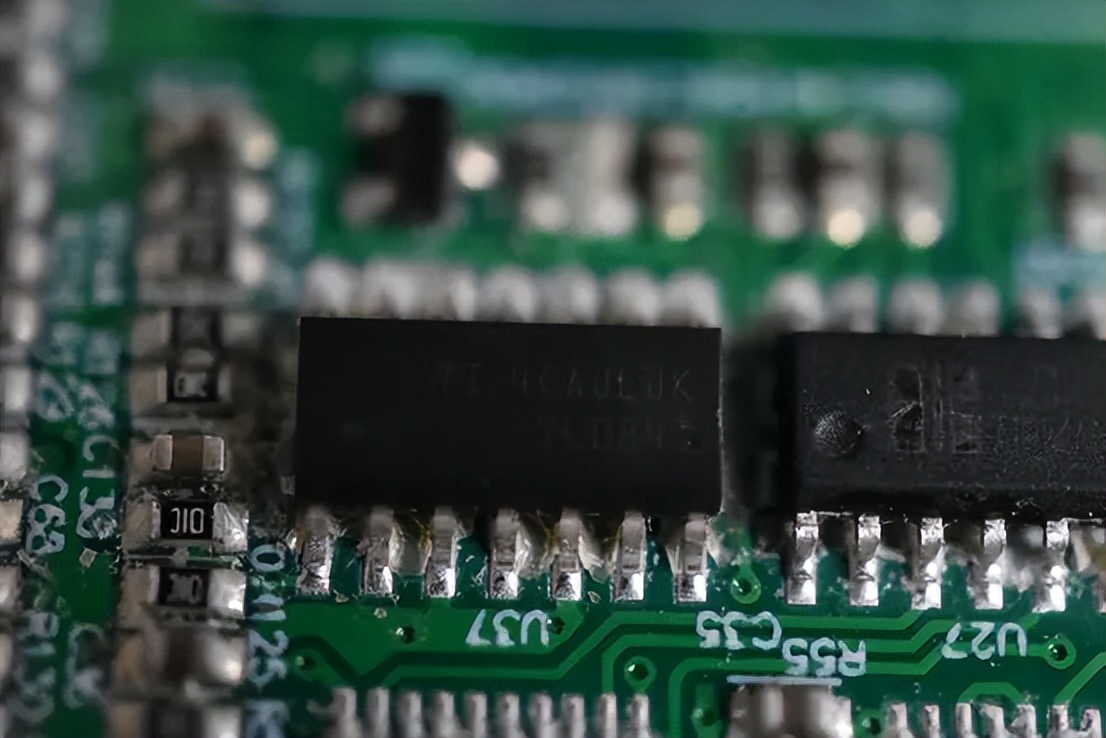

運算放大器是來自元器件廠商德州儀器的TL084。

這款運算放大器憑借20V/μs高壓擺率和高阻抗輸入，它能實時精準捕捉電流、電壓信號。在電路中承擔信號放大、有源濾波及過流比較保護三大職能，是確保系統響應速度與抗干擾能力的關鍵。

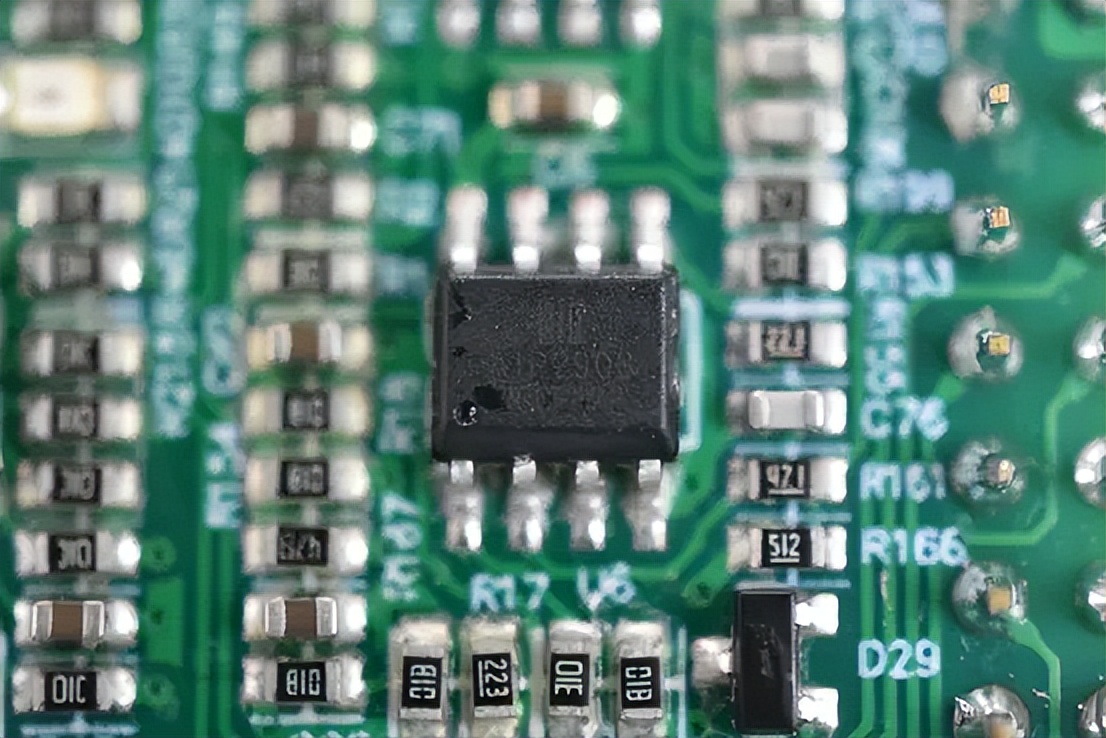

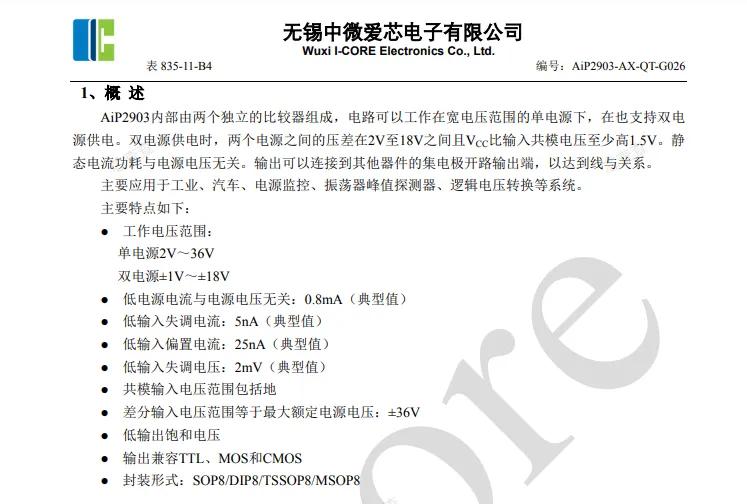

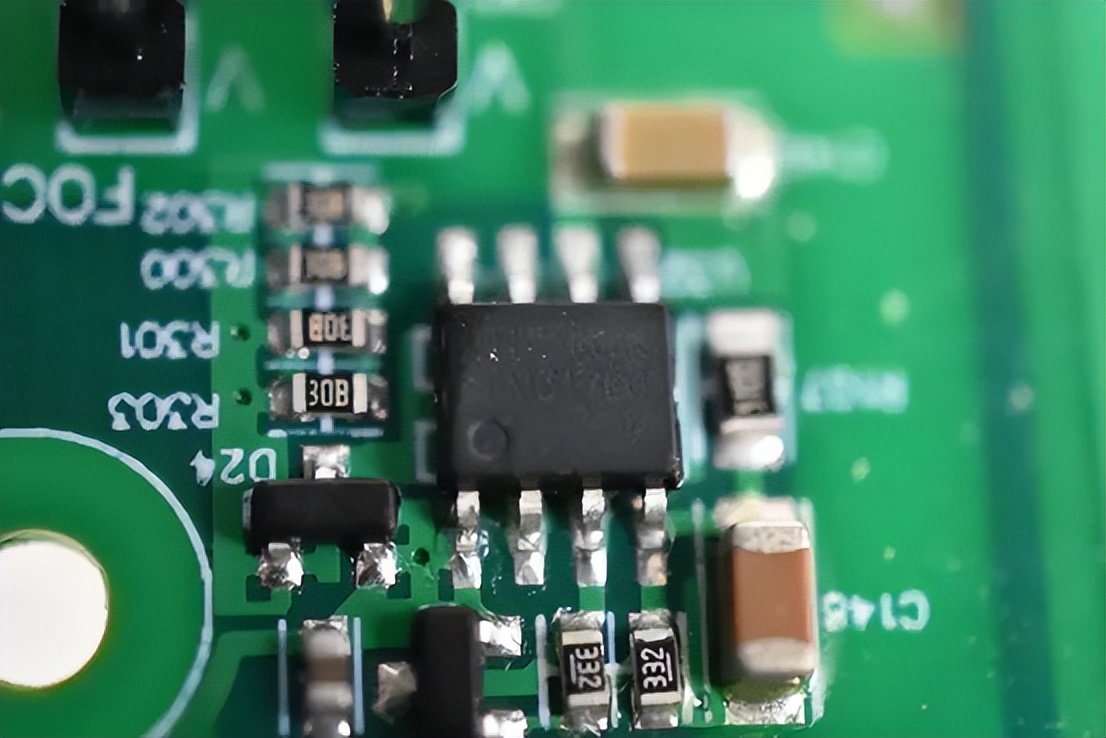

比較器是來自元器件廠商無錫中微愛芯的AiP2903。

AiP2903是雙路低功耗比較器 。關鍵參數：工作電壓寬達2V~36V ，響應時間典型值1.3μs 。在變頻器中負責電平監控與保護電路：快速比較反饋電壓與基準，實現過流、過壓實時檢測并輸出邏輯保護信號 。

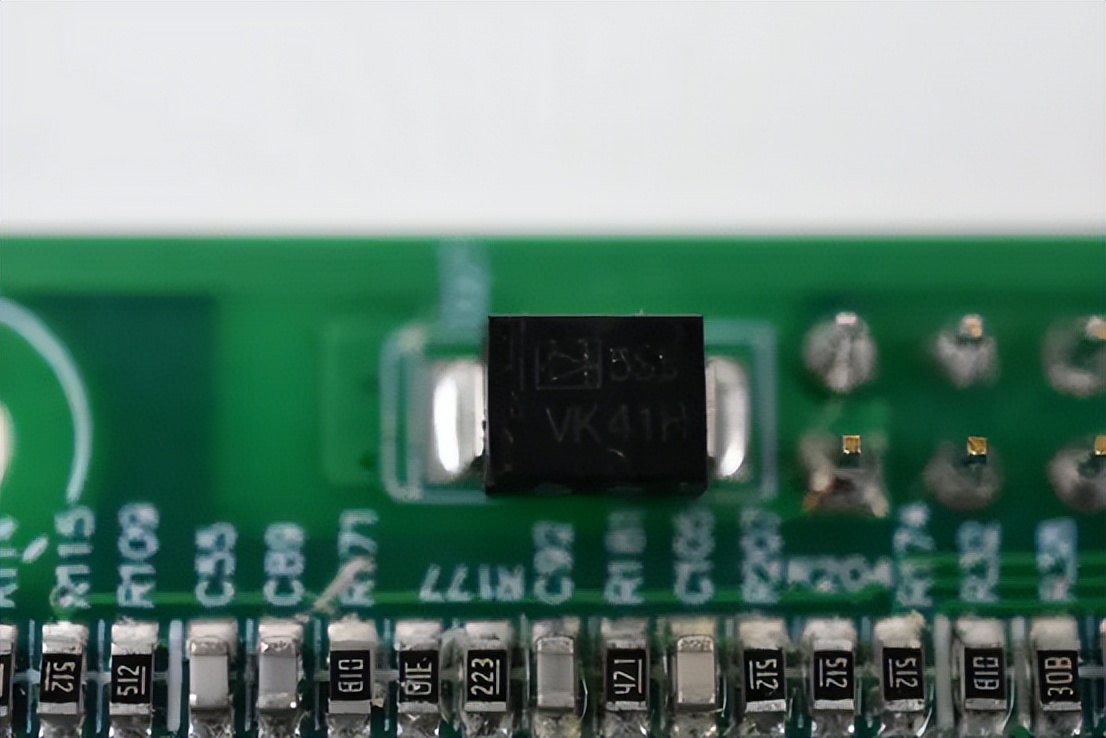

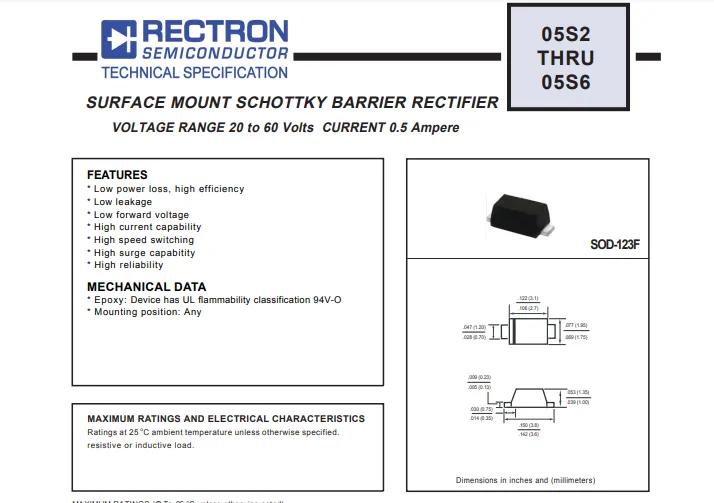

肖特基二極管是來自元器件廠商RECTRON半導體的05S2THRU05S6。

這款肖特基整流管核心參數為：反向耐壓20-60V ，平均電流0.5A ，具有低壓降和高速開關特性。在變頻器電路中，它主要用于控制電源整流或信號續流，利用其極快的響應速度減少高頻損耗，確保驅動信號的穩定與高效。

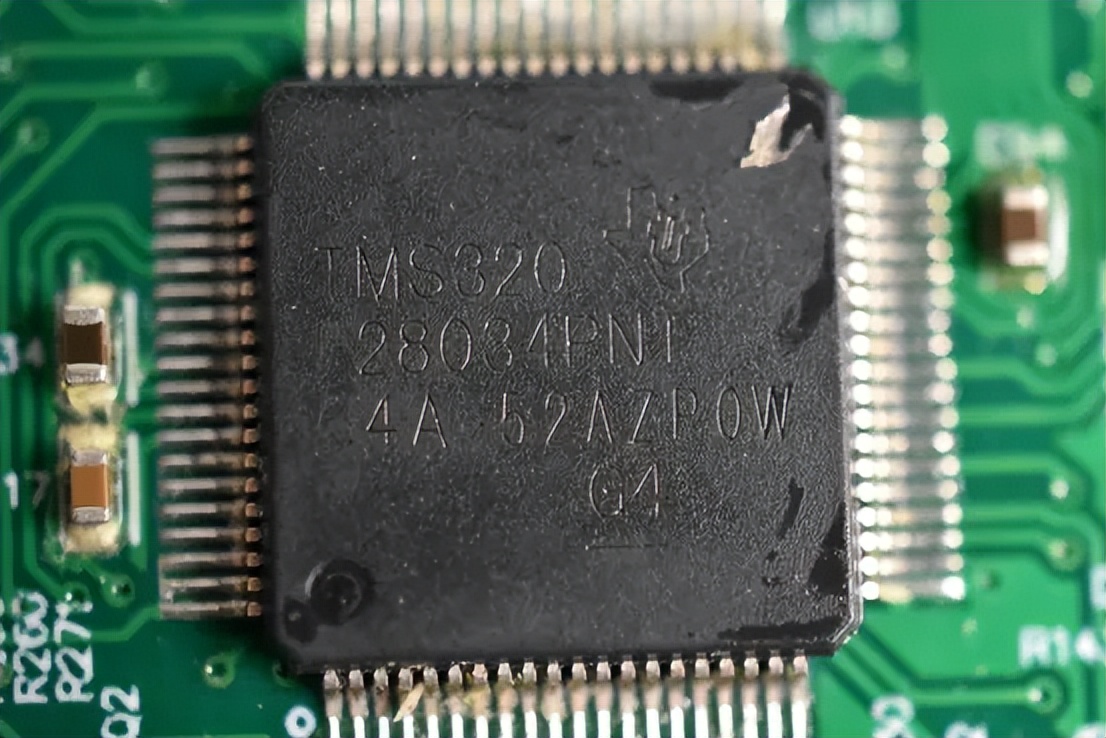

MCU是來自元器件廠商德州儀器的TMS320F28054PNT。

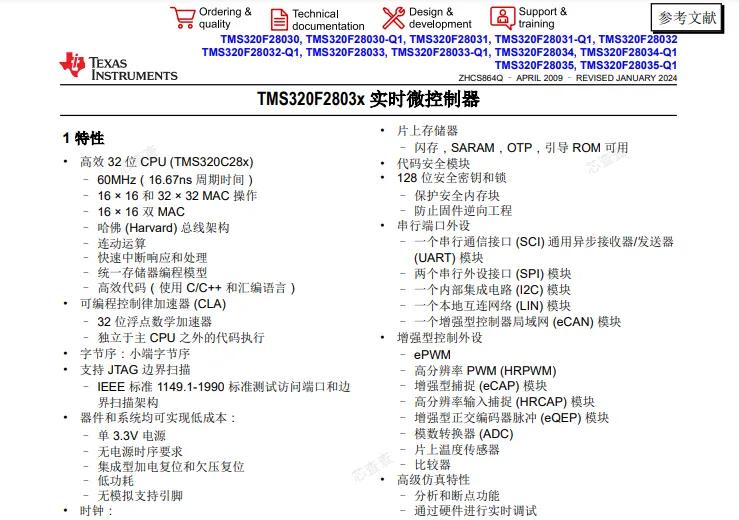

TMS320F28034是一款高性能32位實時控制微控制器(MCU)。核心參數包括：60MHz主頻、128KB閃存、高精度PWM及12位ADC。在變頻器中，它充當“大腦”作用，通過采集電流電壓信號并運行矢量控制算法，精準控制IGBT開關，實現對電機的調速與高效控制。

反相器是來自無錫中微愛芯的AiP74HC14。

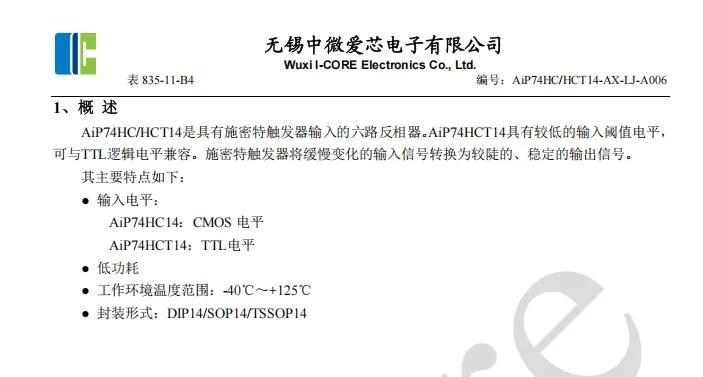

AiP74HC14是一款六路施密特觸發反相器。其核心參數為：工作電壓2V-6V，具備超強的抗噪聲能力和波形整形功能。在變頻器中，它主要用于脈沖信號整形和邏輯隔離，能將緩慢變化的模擬信號或受干擾的毛刺信號轉化為陡峭清晰的數字方波，確保控制芯片接收到準確的觸發信號。

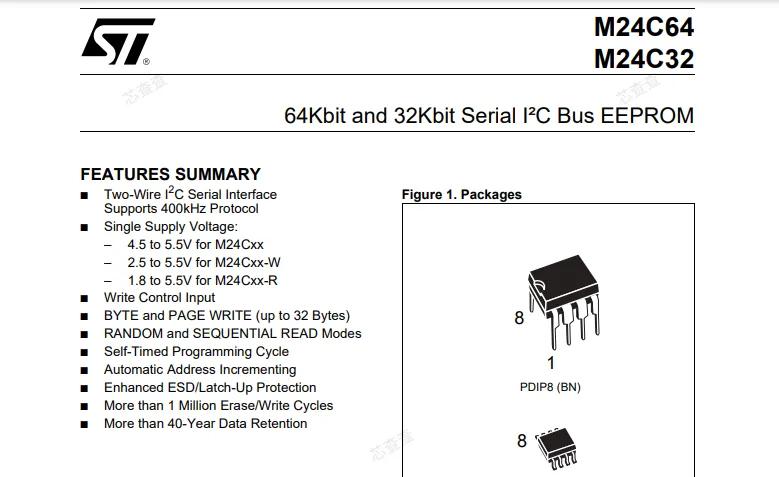

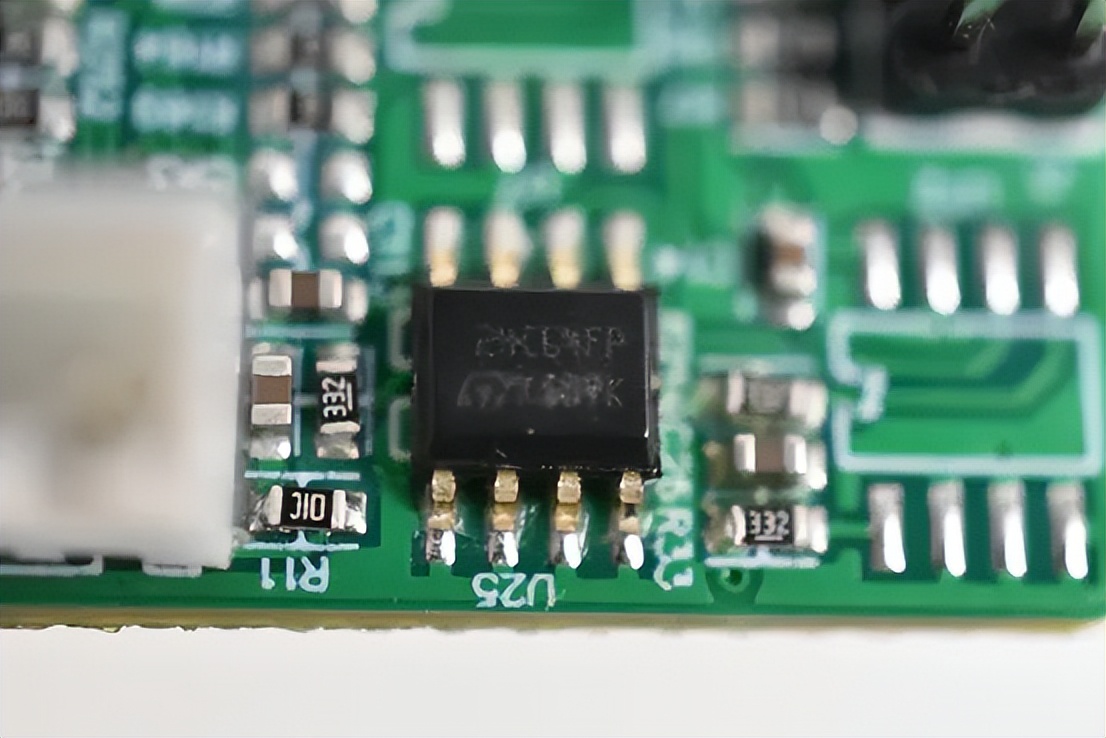

EEPROM存儲器是來自元器件廠商意法半導體的24C64RP。

24C64RP是一款64Kbit工業級串行EEPROM存儲器。關鍵參數為：I2C總線通信，支持1.8V-5.5V寬電壓，具備100萬次擦寫壽命。在變頻器中，它專門用于存儲用戶設定參數(如頻率、電流限值)及故障記錄。即使系統徹底斷電，這些核心配置數據也能永久保存，確保再次啟動時恢復運行狀態。

變頻器Big-Bit拆解總結

眾辰Z8400-2R2G變頻器產品的顯示按鍵板具有極簡引腳占用與串行擴展的特點。其核心功能是將MCU的少量串行信號高效轉換為多路并行輸出，用于驅動數碼管顯示并降低布線復雜性。

主控板的設計則體現了工業級產品對精度與穩定性的雙重追求。

該電路板的核心中樞采用了德州儀器的TMS320F28034PNT高性能32位實時控制MCU，負責運行矢量控制算法并精準控制IGBT開關 。

在信號隔離與傳輸層面通過華聯電子HPL6S135高速光耦實現PWM信號的精準傳輸，并配合億光電子EL357N通用光耦進行反饋信號隔離。同時利用芯力特SIT3088E收發器保障遠距離通信的抗干擾性

在邏輯處理與信號整形方面，大量選用了無錫中微愛芯的器件，包括AiP74HCT244與AiP74LVC244三態緩沖器、AiP2903比較器及AiP74HC14施密特觸發反相器，確保數字信號在復雜電磁環境下的準確判定 。

此外，德州儀器TL084I運算放大器負責精密信號調理，輔以監控電路與意法半導體24C64RP EEPROM存儲器，共同構成了涵蓋控制、檢測、保護及存儲的完整系統，體現了該系列變頻器作為高性能矢量控制產品的技術底蘊 。

下一期Big-Bit拆解將解析這款變頻器產品剩余的電路板——開關電源驅動板，看一下其元器件構成，敬請關注!
