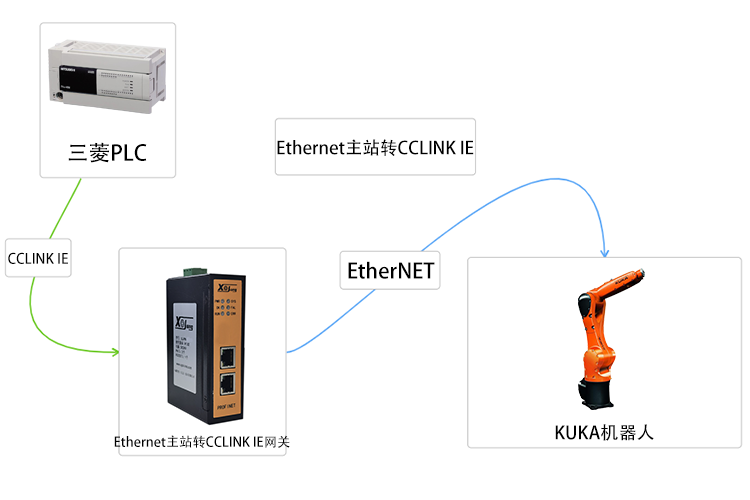

工業現場客戶使用的控制端設備是三菱PLC的CCLINK協議，但是現場的設備端均為EtherNET協議的設備，如果需要保證通訊成功就需要對兩種協議進行轉換，現場采用小疆GW-EIPZ-CCIEC型CClink轉EtherNET網關來實現，這樣可以保證現場的通訊，也能保證工業現場的穩定。以下就是對現場設備與控制端的配置過程。

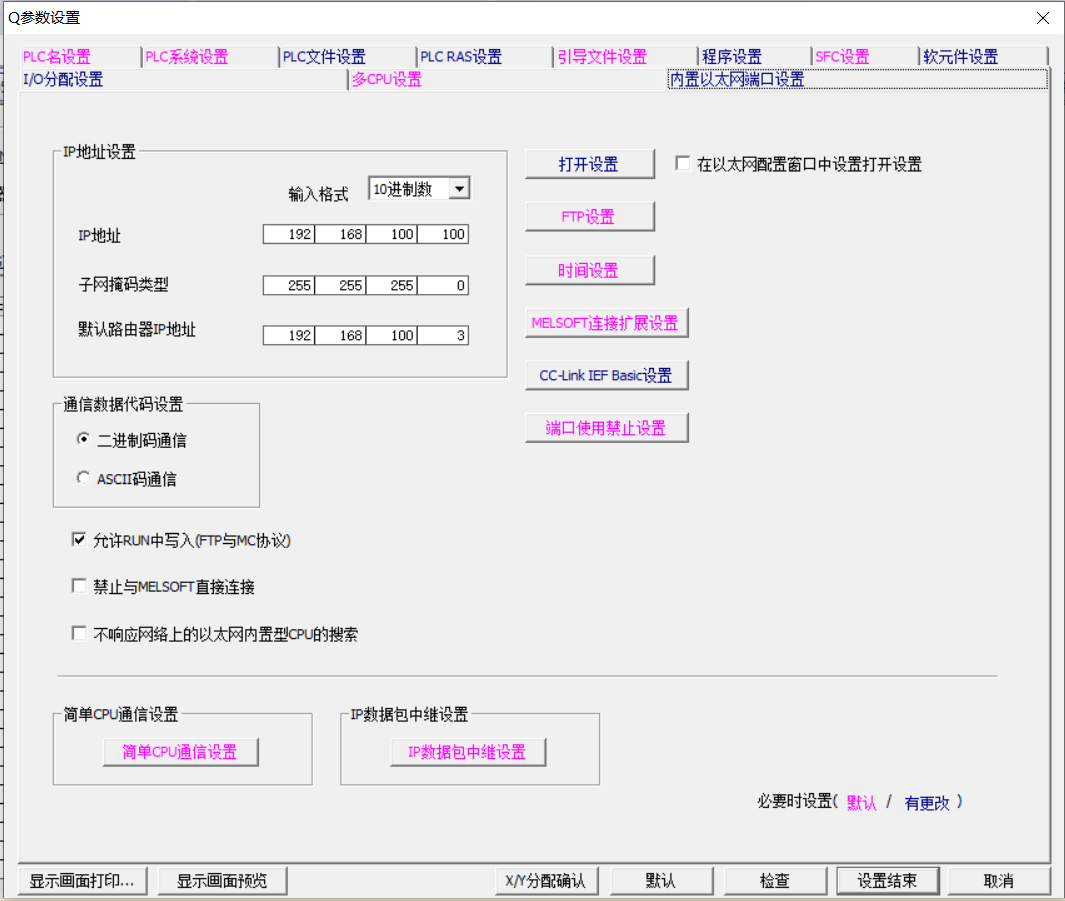

1、首先打開CCLink主站的配置軟件，設置好主站CCLINK參數設置，滿足現場的要求。

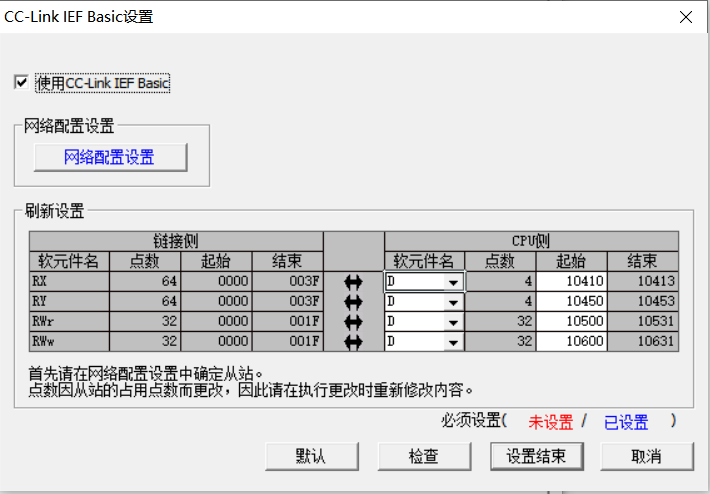

2、設置好CCLink主站映射地址為D區。

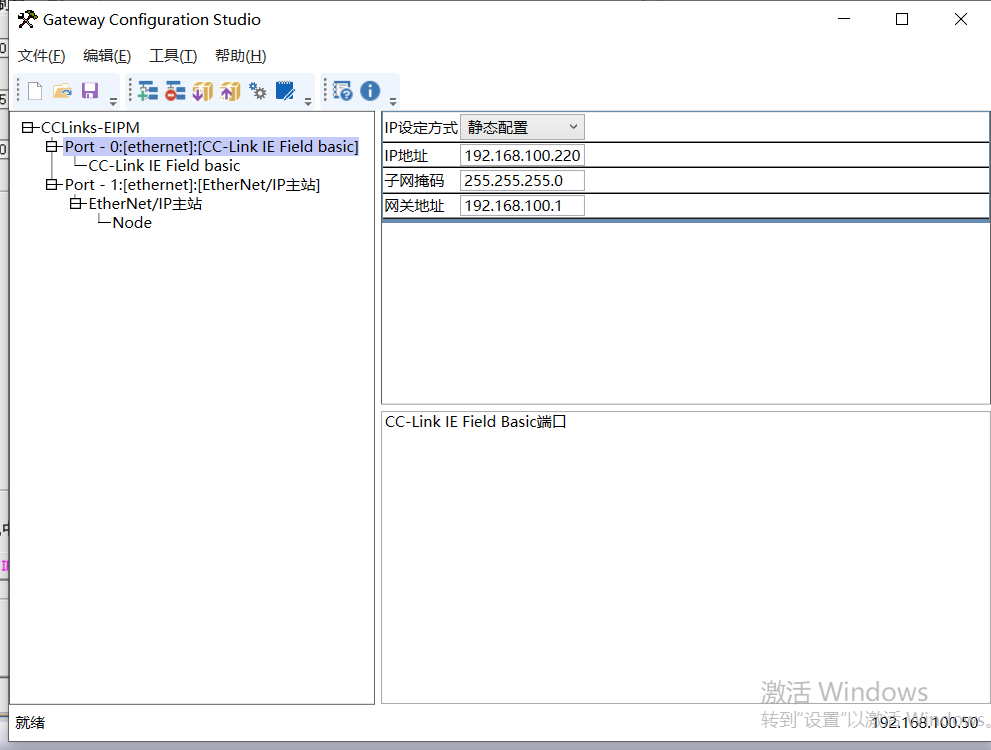

3、設置好CClink轉EtherNET網關從站的IP地址以及邏輯站數等參數，保持和CCLink從站設置一致。

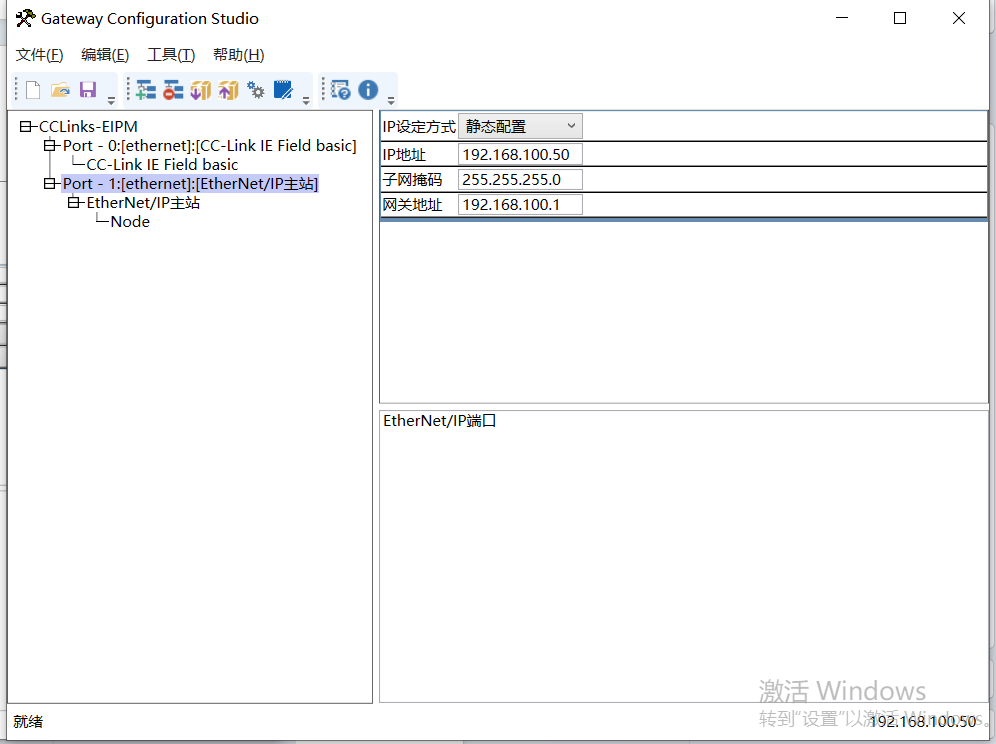

4、設置CClink轉EtherNET網關EIP主站的IP地址。

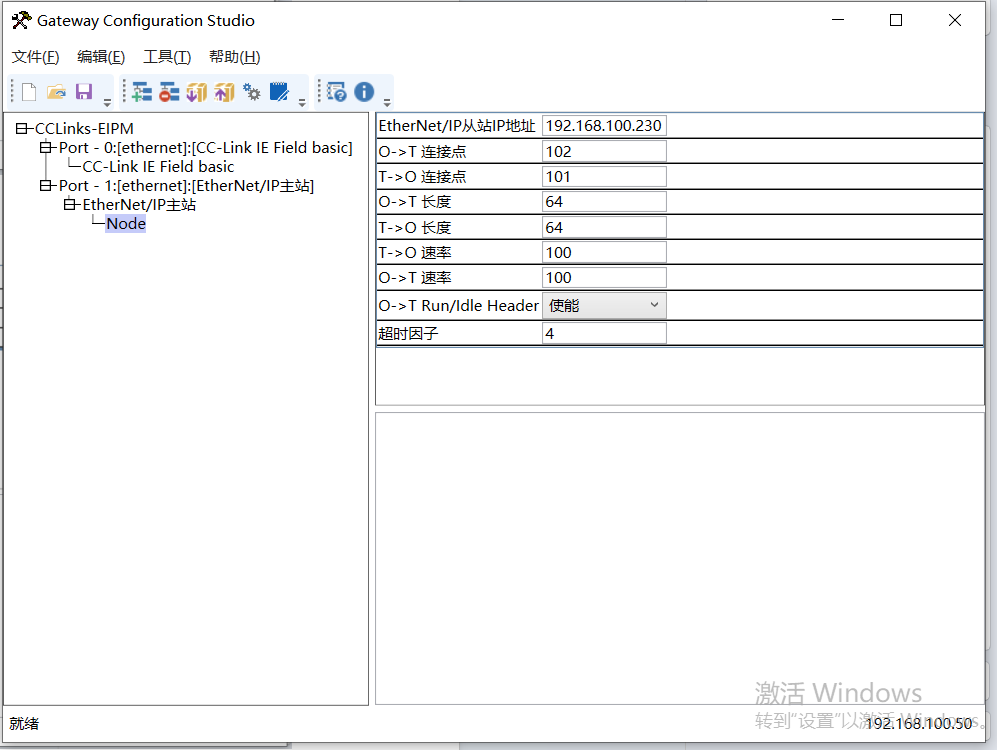

5、設置CClink轉EtherNET網關EIP從站的配置參數。

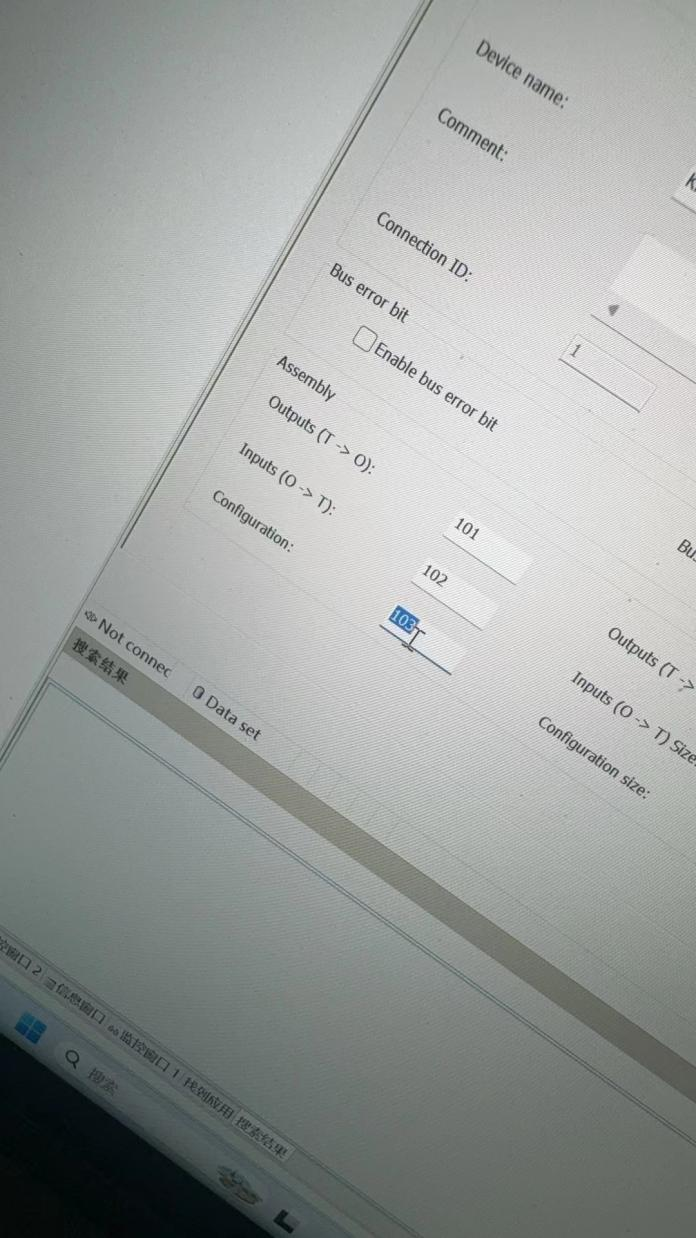

6、根據kuka機器人從站設置填寫對應參數，長度也與從站設置保持一致。

設置完成后將網線插入CClink轉EtherNET網關底部LAN口（EIP通訊口）軟件中點擊工具-通訊設置-TCP，掃描CClink轉EtherNET網關底部IP選擇后進行下載。下載完成后重新上電即可使用。
