一、引言

在光伏電站、儲能系統、數據中心與軌道交通等現代電力應用中，直流配電系統的重要性日益凸顯。然而，直流絕緣故障往往更為隱蔽，傳統檢測方式難以及時識別——如同潛伏的“隱形風險”，持續威脅系統安全與穩定運行。

面對這一難題，安科瑞電氣推出AIM-D500-CA直流絕緣監測儀。該設備專為直流不接地系統（IT系統）設計，致力于實現絕緣狀態的可視化與主動預警，筑牢直流系統的安全防線。

二、直流系統為何需要監測？

直流系統與交流系統在接地故障表現上存在顯著差異。當直流系統發生單極接地時，雖可繼續運行，但隱患已悄然加劇：

故障隱蔽性強：無短路電流導致斷路器不動作，故障長期存在不易察覺。

易發展成嚴重事故：若另一點接地，可能形成短路回路，造成更大風險。

傳統手段滯后：定期人工巡檢或搖表測量無法實現實時監控。

AIM-D500-CA直流絕緣監測儀正是為應對上述問題而設計，提供7×24小時在線監測與智能預警。

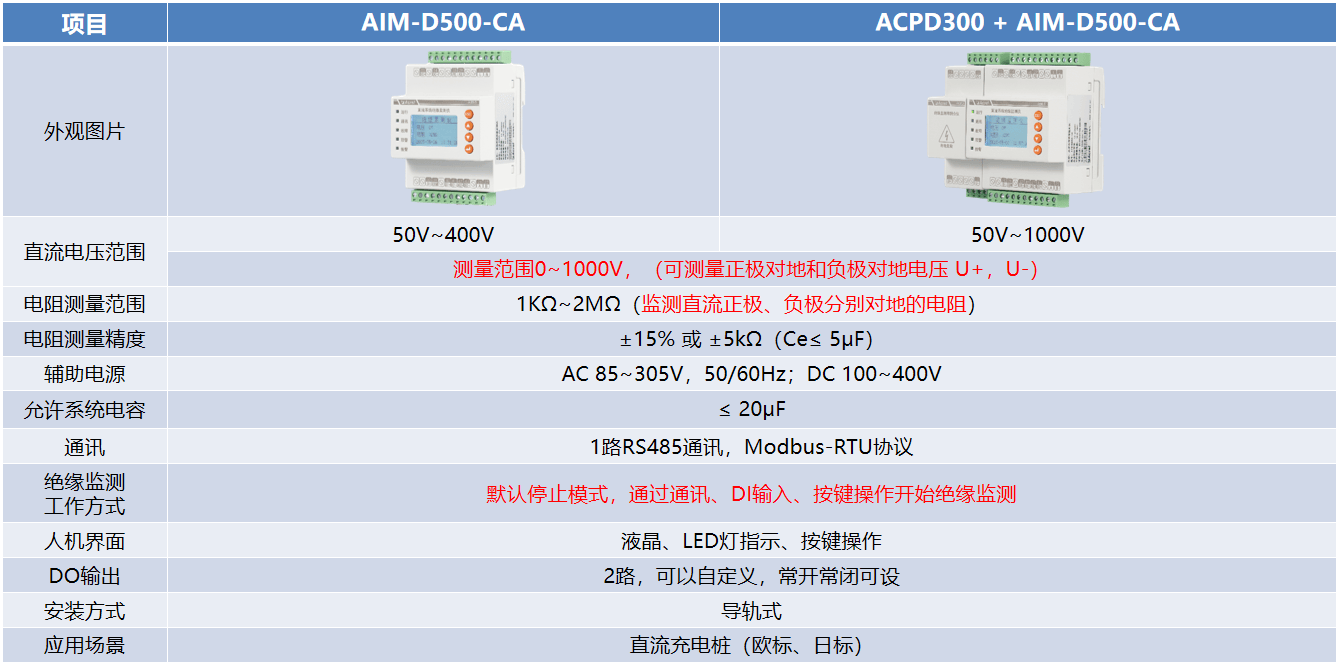

三、產品核心優勢

1、直流用，準確可靠

為直流IT系統優化，可準確監測正、負母線對地絕緣電阻，適配DC 500V的電壓范圍，覆蓋主流直流配電等級。

2、實時監測，分級預警

持續檢測系統絕緣電阻，并實時顯示。支持預警值與報警值雙閾值獨立設置，實現“異常預警”與“故障報警”分級響應，為運維處置預留時間。

3、智能定位，快速排查（選配）

可配合安科瑞ASG系列測試信號發生器，實現絕緣故障支路定位，大幅縮短故障排查時間，提升運維效率。

4、配置通訊，易于集成

標配RS485接口，支持Modbus-RTU協議，可接入Acrel-2000電力監控系統或第三方平臺，實現數據遠傳、集中監控與分析管理。

5、多重告警，直觀顯示

配備高清液晶屏，實時顯示絕緣電阻、母線電壓及報警狀態；支持LED指示燈、蜂鳴器、繼電器干接點輸出，便于本地與遠程告警。

四、為關鍵直流場景設計

AIM-D500-CA直流絕緣監測儀適用于以下重要領域：

光伏發電系統：監測光伏直流側對地絕緣，預防直流拉弧火災，保障電站安全與發電效益。

電化學儲能系統：實時監控電池儲能直流回路絕緣狀態，提升系統消防安全等級。

數據中心：為240V/336V高壓直流（HVDC）供電系統提供絕緣監測，保障供電可靠性。

電動汽車充電設施：監測直流充電樁內部絕緣，護航充電安全。

軌道交通：用于直流牽引供電及車輛輔助直流系統的絕緣監測。

工業控制與通信電源：保護PLC、DCS系統及通信基站直流電源安全。
