一、新能源浪潮下的充電樁發展現狀在“雙碳"目標與能源結構轉型的大背景下，新能源汽車產業已從“政策驅動"轉向“市場驅動"的高質量發展階段。.

2024年，我國新能源汽車產銷量雙雙突破1300萬輛，連續9年位居，攀升至42.1%，其中純電動汽車占比超75%，成為推動汽車產業變革的核心力量。隨著車型續航里程普遍突破600公里、快充技術進入“充電10分鐘續航400公里"時代，消費者對充電便利性的需求也隨之升級，充電樁作為新能源汽車的“能量補給站"，其建設規模與服務質量直接決定了產業發展的“公里"體驗。從市場供給端來看，我國充電樁建設已形成“公共樁+私人樁"雙輪驅動格局。截至2024年底，全國充電樁總量達780萬臺，車樁比優化至1.7:1，較2020年的3.5:1實現翻倍提升，公共領域快充樁占比突破60%，有效緩解了“充電難"問題。根據《新能源汽車充電基礎設施建設規劃（2025-2030年）》，到2025年，我國將實現“縣縣有快充站、鄉鄉有充電樁"，車樁比進一步降至1.2:1，公共快充樁總量超500萬臺；到2030年，建成大、覆蓋的充電網絡，實現車樁比1:1的動態平衡，全面支撐新能源汽車保有量突破1億輛的目標。然而，在充電樁快速擴張的同時，行業也面臨“重數量輕質量"“重建設輕運維"的挑戰。部分區域存在充電樁布局不均衡（一線城市核心區飽和與三四線城市縣域覆蓋不足并存）、老舊設備更新滯后（2019年前投運的充電樁占比超30%，部分存在性能衰減問題）、運營服務不規范（故障響應超時、充電費用不透明等）等問題，尤其是安全性能已成為制約行業健康發展的關鍵瓶頸。

二、充電樁安全隱患剖析在充電樁的各類安全風險中，直流側絕緣失效是引發事故的首要誘因，其隱蔽性強、危害程度高，已成為行業重點防控的安全痛點。

直流側絕緣失效主要表現為正極對地絕緣電阻下降、負極對地絕緣電阻下降，或正負極同時出現絕緣破損，當絕緣電阻低于國家標準規定的500Ω/V（即額定電壓1000V的充電樁，絕緣電阻需≥500kΩ）時，就可能引發漏電、拉弧甚至火災事故。從事故成因來看，直流側絕緣失效主要源于三個層面：一是環境因素，充電樁多部署在戶外或半戶外場景，長期經受高溫、高濕、暴雨、粉塵等惡劣環境影響，絕緣材料（如電纜外皮、端子絕緣罩、模塊灌封膠）會加速老化、開裂，導致絕緣性能下降。例如，南方梅雨季空氣濕度超85%時，充電樁內部元器件易受潮，絕緣電阻可能在24小時內下降至標準值的1/3；北方冬季低溫環境下，塑料絕緣件易脆化破損，增加絕緣失效風險。二是使用與運維因素，部分運營方為降低成本，未按規范開展定期巡檢（如每季度需進行1次絕緣電阻檢測），導致早期絕緣隱患未被及時發現；此外，用戶野蠻操作（如強行插拔充電槍、拖拽充電電纜）造成的物理損傷，也會破壞絕緣結構。三是產品質量因素，少數企業為壓縮成本，使用不符合國家標準的絕緣材料（如耐溫等級不足105℃的電纜）、簡化絕緣設計（如省略直流側絕緣監測模塊），導致產品先天存在安全隱患。絕緣失效引發的事故具有明顯的“連鎖反應"特征：初期階段，絕緣電阻下降會導致微弱漏電，若未及時預警，漏電電流會逐漸增大，當達到100mA以上時，可能觸發充電樁內置的漏電保護器動作，但部分老舊設備的漏電保護器存在失靈風險；中期階段，絕緣破損處會產生局部放電（電暈放電或火花放電），高溫會融化周邊塑料部件，釋放可燃氣體；后期階段，若放電持續，會引發短路拉弧，瞬間溫度可達3000℃以上，點燃電纜外皮、充電樁外殼等易燃材料，最終導致火災，甚至引燃停靠的新能源汽車，造成車輛燒毀、人員傷亡等嚴重后果。據數據，2024年全國共接報充電樁相關火災事故127起，其中83%源于直流側絕緣失效，平均每起事故造成直接經濟損失超15萬元，安全防控形勢嚴峻。

三、AIM-D500-CA：充電樁的安全衛士

在面對充電樁絕緣問題這一嚴峻挑戰時，AIM-D500-CA絕緣監測儀挺身而出，成為守護充電樁安全的堅實防線。它采用的信號注入法監測技術，猶如給充電樁安裝了一雙“智慧之眼"，能夠24小時不間斷地實時監測充電樁內部直流系統正負極對地絕緣電阻。

當絕緣電阻發生細微變化時，AIM-D500-CA能迅速捕捉到這些信號，并通過內置的精密算法進行分析處理。一旦絕緣電阻低于設定的預警值，它便會立即發出預警信號，如同一位忠誠的衛士，向工作人員報告潛在的安全隱患。例如，在某大型充電站，AIM-D500-CA成功監測到一臺充電樁的絕緣電阻出現下降趨勢，及時發出預警。工作人員接到通知后，迅速對該充電樁進行檢查和維修，避免了一場可能發生的安全事故。
與傳統的人工巡檢和被動報警方式相比，AIM-D500-CA具有的優勢。傳統方式往往依賴人工定期檢查，不僅效率低下，而且很難及時發現一些潛在的絕緣問題。而AIM-D500-CA能夠實現實時在線監測，無論是白天還是黑夜，無論是烈日炎炎還是狂風暴雨，它都能堅守崗位，不放過任何一個安全隱患。其預警功能更是將安全防線提前，在問題還處于萌芽狀態時就及時發現并解決，有效避免了事故的發生，大大提高了充電樁的安全性和可靠性。
除了實時監測和精準預警，AIM-D500-CA還具備強大的故障判斷功能。當絕緣電阻持續下降，達到報警值時，它會立即發出報警信號，同時通過“絕緣評估"子菜單，清晰地顯示出正極對地電壓、負極對地電壓、正極對地電阻、負極對地電阻等關鍵參數，幫助工作人員快速準確地評估故障位置和嚴重程度，為及時采取有效的維修措施提供有力依據。在實際應用中，AIM-D500-CA的這一功能發揮了重要作用。在[具體案例地點]的一個充電站，AIM-D500-CA檢測到一臺充電樁出現絕緣故障，通過“絕緣評估"子菜單提供的詳細信息，維修人員迅速鎖定了故障點，僅用了短短小時就完成了維修工作，恢復了充電樁的正常使用，大大減少了因故障導致的停機時間，提高了充電站的運營效率。

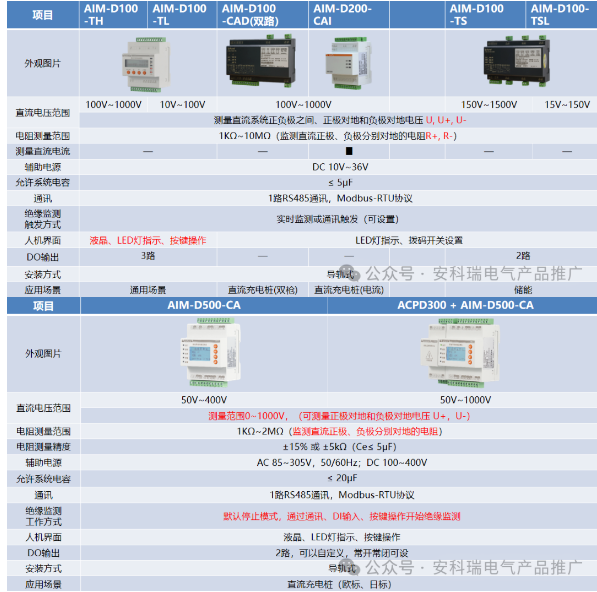

四、AIM-D系列直流絕緣監測儀產品選型AIM-D系列直流絕緣監測儀專為直流系統設計，用于不接地的直流系統接地故障檢測。當直流系統出現接地故障時，能發出絕緣故障報警信號。產品可以應用在發電廠家、變電站的直流屏、電動汽車充電裝置、UPS供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

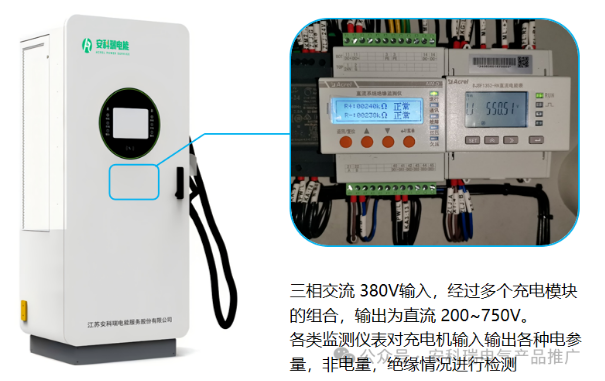

五、直流絕緣監測儀的應用在直流充電樁中的應用電動汽車充電裝置一般由柜體、多個交流轉換直流充電模塊、智能切換單元、測量儀表、控制器、接觸器、充電槍等組成。 該示例為一個雙槍120kW直流充電樁。智能切換單元控制充電模塊，直流電表測量電流，絕緣監測儀測量絕緣電壓，絕緣電阻，絕緣監測由控制器進行控制。當充電樁使用時，單獨使用充電槍A或B時，控制器發出命令控制對應IMD1或者IMD2絕緣監測儀行絕緣監測；充電槍A和B同時使用時，控制器發出命令控制IMD1絕緣監測儀行絕緣監測。通過控制器與絕緣監測儀的協調工作，保障直流充電系統的安全性，穩定性和可靠性。

儲能絕緣監測應用儲能絕緣監測方案主要分兩種：絕緣監測儀外置方案和內置方案。安科瑞絕緣監測儀應用在外置方案中，方案固定，可復制性強。國外儲能項目采用絕緣監測儀外置方案的較多，可以采用AIM-D100-TS。其中，有些項目需要絕緣監測儀滿足IEC標準要求，可以采用AIM-D5000-CA和ACPD300。

六、直流系統絕緣監測案例安科瑞電氣提供從內部監測儀表到充電樁管理平臺的解決方案。其中，直流充電樁內部安裝絕緣監測儀，對充電線路進行絕緣檢測。某電池公司一直在做工商業儲能的項目，在項目方案中，儲能直流系統的絕緣監測產品作為電氣安全的一個重要環節一直備受關注。
