時間敏感網絡（TSN）的確定性傳輸能力已在汽車電子、航空航天等對實時性要求極致嚴苛的領域實現應用落地。這種跨行業的成功應用，證明了TSN基礎架構的成熟度。TSN，已為機器人應用做好了準備。

TSN的核心價值是為機器人系統通過以太網構建的通信網絡提供統一性和確定性，并貫穿全生命周期。

一、 現場總線為何不適用于具身智能？

具身智能（Embodied AI）需要將信息技術（IT）和運營技術（OT）的數據流進行融合傳輸。傳統的自動化通信架構正是這一融合的最大障礙。

1. 傳統分層架構的限制與挑戰

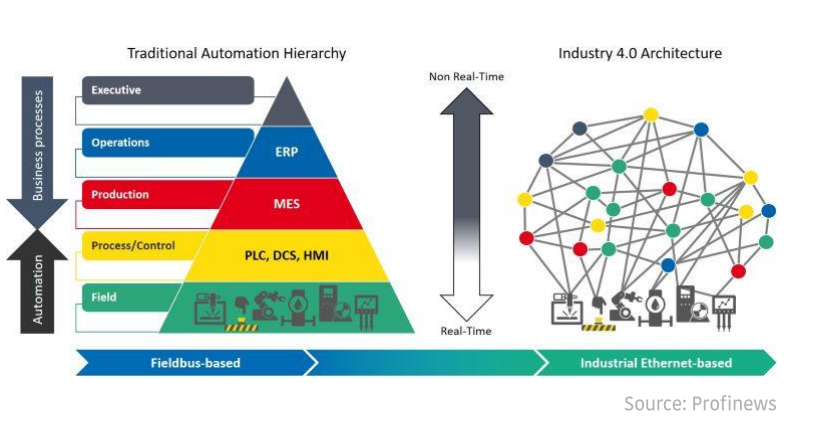

如圖所示，傳統的自動化架構是嚴格分層的。底層的Field/Process/Control依賴于現場總線（Fieldbus-based），即運營技術OT；而頂層的ERP（企業資源計劃）和 MES（制造執行系統）則運行在非實時以太網網絡上，即信息技術IT。

現場總線不適用于 AI 的核心原因在于：

• 數據隔離：現場總線被嚴格限制在OT層，帶寬和協議復雜性使得其難以直接、高效地將海量的感知數據上傳到需要AI 算法和大數據分析的IT業務層。
• 互操作性瓶頸：現場總線難以提供現代機器人所需的高帶寬，且與其他標準網絡（如 TCP/IP）的互操作性差，無法滿足具身智能對高帶寬感知數據和微秒級確定性的統一要求。

TSN的出現，通過Layer 2基礎傳輸技術，打破了這一僵局。它實現了所有數據流在單一鏈路上的匯聚，打通了業務流程與現場控制的實時通道，是工業 4.0 架構的基石。

2. TSN的核心技術賦能

TSN技術與高速以太網結合，為具身智能系統提供了確定性保障，并可在高帶寬下融合IT和OT：

• 極致時間同步與實時性：為<100ns的超高同步精度和<100μs的低循環周期的網絡需求場景提供支撐。可以保障機器人多關節的高速協同運動和微秒級執行，進而實現復雜動態平衡和精細操作。

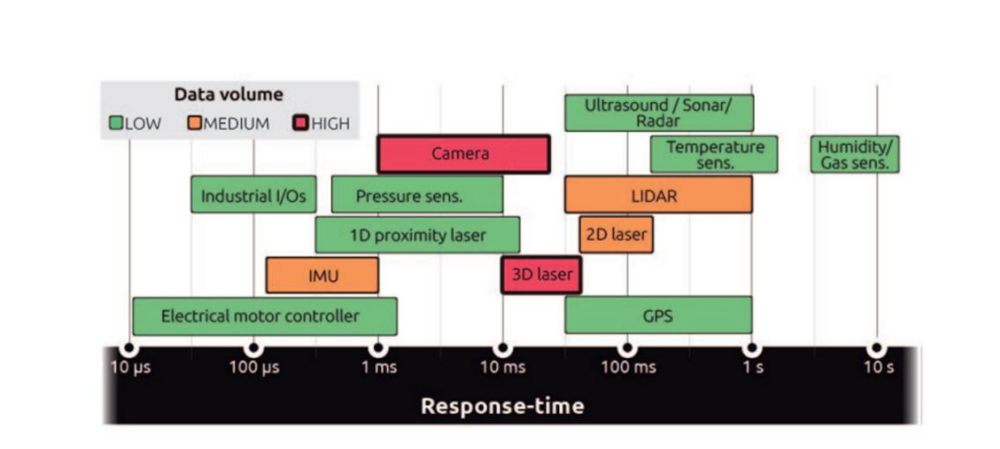

• 高帶寬融合傳輸：可用帶寬支持10Gbit/s。這對于承載人形機器人高清視覺、3D點云等多模態感知數據至關重要，極大地支持了上層 AI 決策的實時性。
• 網絡架構統一化：通過單一鏈路匯聚所有數據流，TSN為虛擬PLC等新型軟件定義架構提供保障，成為IIoT（工業物聯網）的關鍵驅動力。

二、 TSN在機器人通信中的架構革新

1. 汽車電子骨干網的實踐

TSN在汽車電子領域的應用為機器人架構提供了重要借鑒。TSN可用于構建車輛內部的高速確定性骨干網，連接中央網關、高性能計算單元和不同的功能域。

• TSN的定位：在汽車架構中，以太網技術替代了傳統的多總線系統，實現了統一的、可擴展的通信骨干網，其中TSN 承擔了連接車載網絡中不同區域數據通信的確定性橋梁。這種架構經驗可以直接遷移到具身智能的內部通信中。

圖文說明：TSN 作為中央骨干網連接高性能計算單元和不同功能域，展示了其在復雜移動系統中的應用成熟度。

2. 物理層革新：基于 IEEE 802.3 標準的優勢

TSN技術基于標準的IEEE 802.3標準以太網物理層，這是其在機器人領域快速推廣的基礎：它保證了互操作性、低成本和成熟的生態系統。

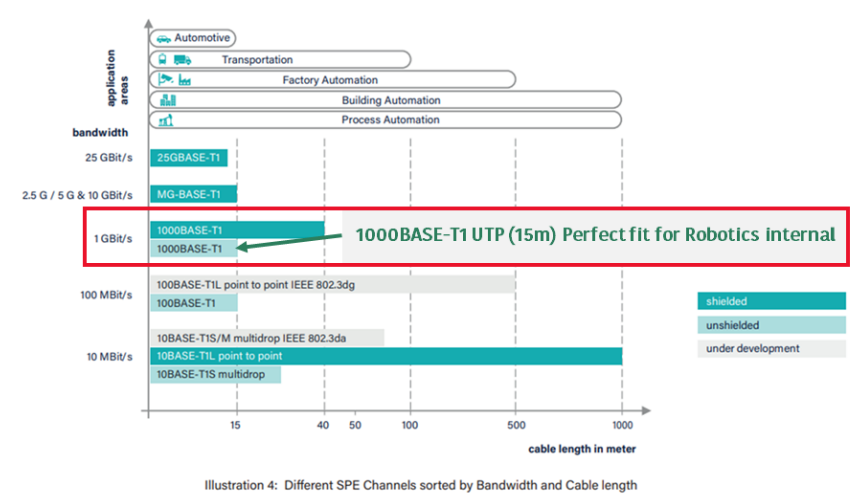

同時，為了適應移動系統的需求，單對以太網（Single Pair Ethernet, SPE）正成為TSN架構的關鍵物理層選擇。SPE 使用單對雙絞線即可實現數據傳輸，相比傳統四對線纜，能夠大幅減輕線束重量、降低成本并簡化布線。這對于追求高機動性、高能量效率的具身智能機器人是至關重要的輕量化趨勢。

3. 具身智能的應用展望：協作機器人與模塊化

TSN的應用已延伸至工業領域的最高要求場景：

• 協作機器人（Collaborative Robots）：協作機器人要求極高的安全性和實時響應速度，以確保人機安全交互。TSN提供的確定性低延遲是實現實時安全控制和力反饋的基石。
• 模塊化與動態生產單元：在工業4.0架構下，TSN支持動態、模塊化、即插即用的機器人工作單元。這種靈活性使得機器人的部署和功能重構變得更加高效。

三、具身智能的確定性保障與驗證

確保具身智能系統可靠性，需要貫穿開發全過程的專業驗證工具支持。

1. 關鍵測試能力

在具身智能的研發階段，對TSN網絡的驗證要求極高，專業的測試工具能夠提供全面的驗證覆蓋：

• 協議驗證：全面驗證gPTP (IEEE 802.1AS) 協議的主/從時鐘行為、不同節點的同步誤差/精度和其它關鍵時間參量。
• 魯棒性測試：通過注入時間抖動、猝發數據等故障，測試機器人在極限網絡條件下的故障容忍度。
• 系統級測試：支持殘余總線仿真（gPTP、AVTP、CRF、SOME/IP、XCP 等協議），支撐通信系統的單節點測試和系統測試，并可實現腳本全自動化，確保測試過程的一致性。

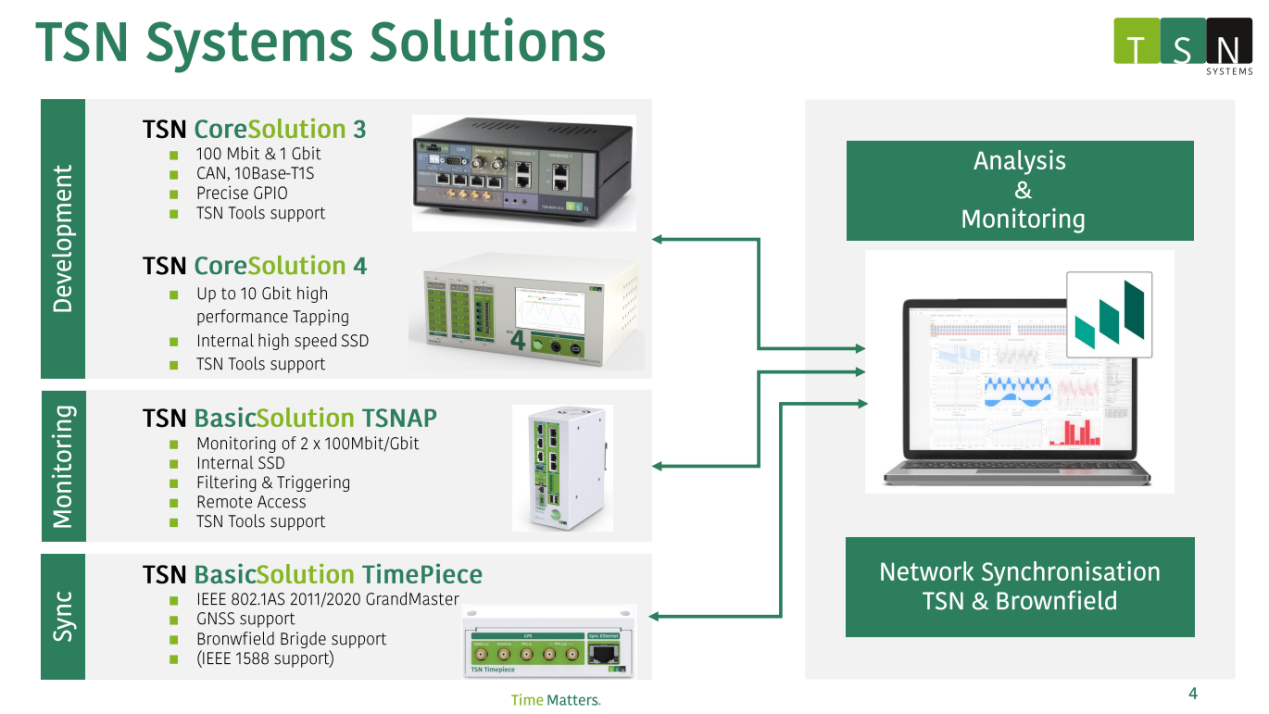

2. TSNCoreSolution在機器人中的定位

• 同步工具：作為IEEE 802.1AS GrandMaster（主時鐘），提供最精確的時鐘源，保障全網節點的納秒級同步。
• 監控工具：提供高性能流量監測，用于對海量感知數據和控制指令進行深度分析。
• 開發工具：支持多種物理接口（如 100 / 1000BASE-T/T1、CAN、10BASE-T1S），適用于混合協議環境的開發和測試。

四、 確定性網絡是機器人的未來

TSN提供的統一網絡，能夠讓機器人開發人員將精力集中在應用軟件和高級算法上，而不是被底層的通信問題所困擾。這正是具身智能時代的呼喚：將關注點從底層傳輸轉移到上層智能。

隨著技術的成熟和標準化，TSN 將成為機器人實現更復雜的任務、更精細的操作和更高效的人機協作的通用通信底座。

作為TSN Systems在中國的獨家合作伙伴，北匯信息致力于將國際領先的TSN確定性網絡技術引入國內的具身智能和工業機器人領域。我們不僅提供專業的TSN測試和驗證工具，更提供本地化的技術支持和系統集成服務，助力客戶高效、可靠地完成 TSN 網絡的開發與驗證。

立即聯系北匯信息，開啟您的 TSN 確定性網絡之旅！
