何謂氣壓傳感器？

氣壓傳感器是指檢測大氣壓值及高度變化的傳感器，被用于智能手機、智能手表及無人機等電子設備?，F在的氣壓傳感器作為使用MEMS技術的產品被廣泛普及。

代表種類

使用MEMS的氣壓傳感器主要有“壓電電阻式”與“靜電電容式”。靜電電容式通常具有低噪聲、低耗電的優點。

代表用途

智能手機、平板機、智能手表、活動追蹤器、自行車電腦、無人機、自主行駛機器人、吸塵器、氣象觀測設備、智能吸入器、CPAP

特征

小型、靜電容量型MEMS、低噪聲、低耗電、防水設計規格、內置溫度傳感器、溫度補償型、I2C/SPI的數字IF、中斷功能、SMD安裝

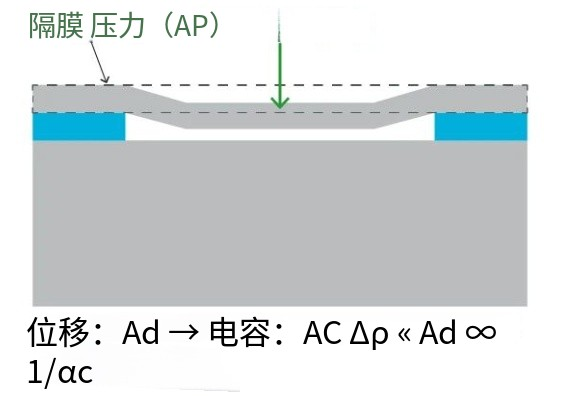

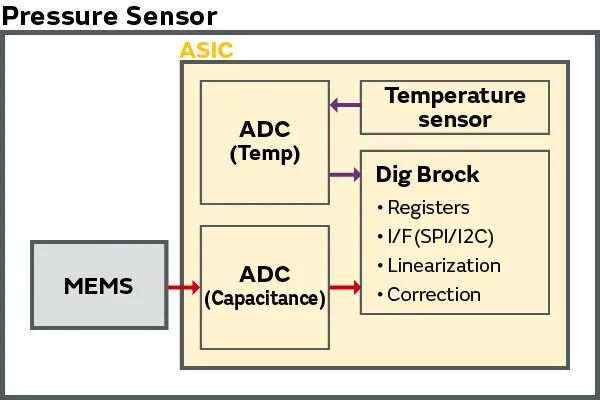

結構和原理

通過MEMS隔膜檢測氣壓的變化。
村田氣壓傳感器采用靜電電容式，將隔膜與電極之間的靜電容量轉換為氣壓值。
靜電容量型MEMS具有低耗電與低噪聲的特點。

在ASIC內部搭載溫度傳感器，輸出已完成溫度補償的氣壓值。此外，還支持ADC、濾波器I2C及SPI的數字IF。

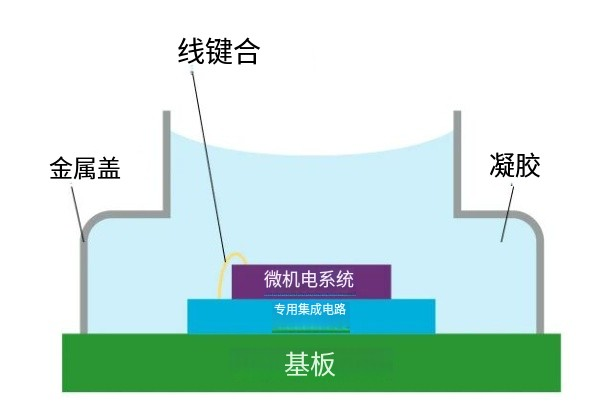

基本構成

MEMS/ASIC/金屬Lid/Gel/電路板/打線

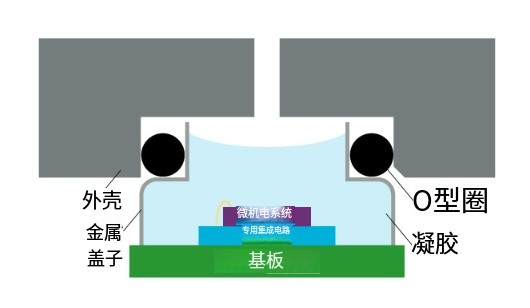

防水型氣壓傳感器的結構和原理

防水型氣壓傳感器可以O型圈嵌合外殼。此外，以金屬帽包覆MEMS及ASIC等元件，內部采用以凝膠保護的結構，實現了卓越的防水性能。MEMS可經由凝膠與外部環境接觸測量氣壓。

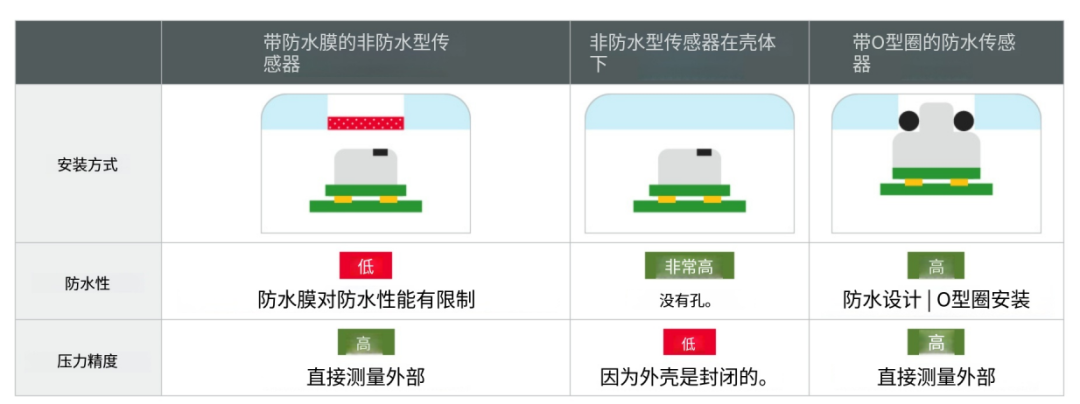

為什么需要防水型氣壓傳感器？

設想智能手機及智能手表等在多種環境下使用的設備，均要求具備很高的牢固性及防水性。雖然可以通過密封外殼來實現防水結構，但由于安裝在外殼內部的傳感器與外部環境隔絕，因此無法準確獲取外部空間的氣壓值。
另外，雖然也有用防水膜預防內部進水的方法，但在結構上很難實現高壓防水設計。
村田的防水型氣壓傳感器能夠維持高防水性并安裝在外殼上，并且能夠直接感測外部空間，因此可進行響應性良好且正確的測量。

應用實例

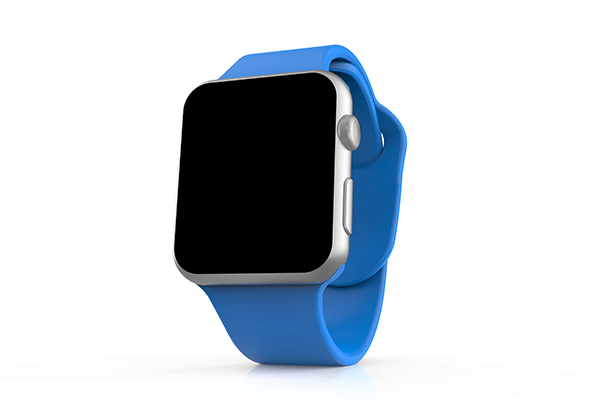

智能手表

獲取氣壓值、測量高度、活動監視器、檢測臺階升降、檢測跌倒等

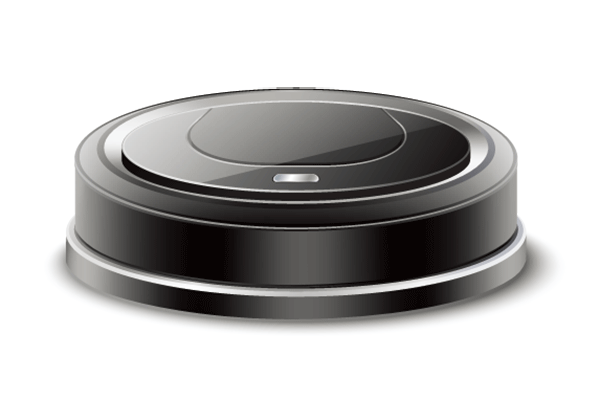

掃地機器人

檢測吸引力、檢測集塵盒余量、檢測過濾網堵塞

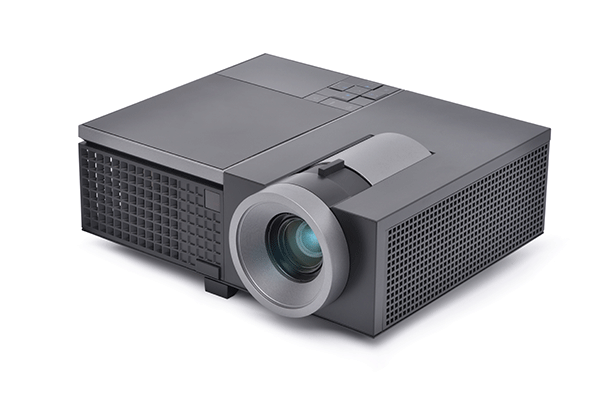

投影儀

檢測過濾網堵塞

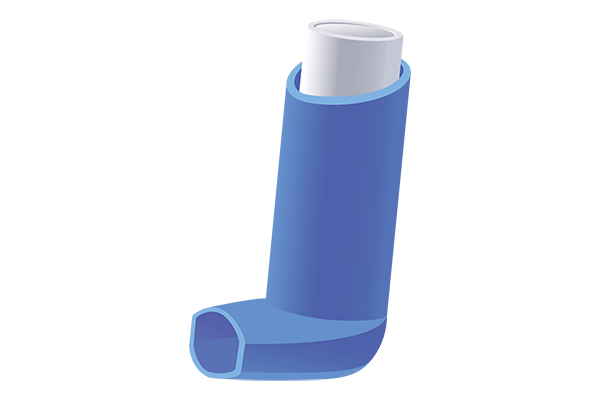

智能吸入器

統計吸引數、測量吸引流量

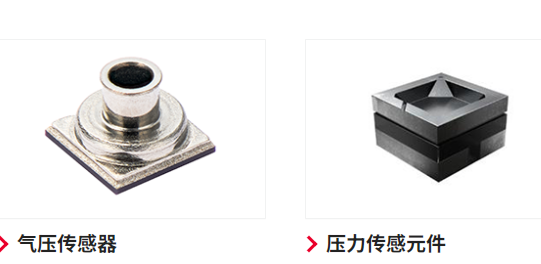

靜電容量型MEMS技術的壓力傳感器。測量大氣壓的氣壓傳感器和測量絕對壓力的壓力傳感器元件（晶圓）
