在工業自動化、電力監控和通信網絡等領域，光纖傳感器因其高精度、抗電磁干擾和長距離傳輸?shù)葍?yōu)勢成為關鍵監測設備。根據最新數據，約75%的電子設備故障與電壓瞬變和浪涌相關，這對光纖傳感器的穩定性構成嚴峻挑戰。本文雷卯EMC小哥將從實用角度出發，結合上海雷卯電子的防護技術經驗，揭示光纖傳感器電路系統中靜電浪涌防護的核心要點和解決方案。

光纖傳感器電路系統防護的關鍵環節

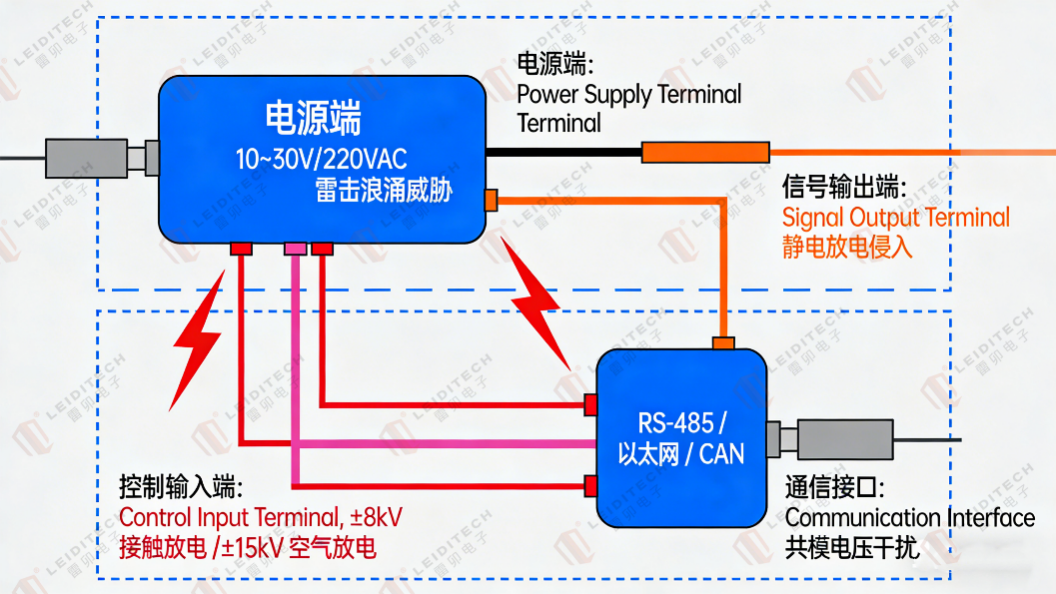

光纖傳感器電路系統主要由光源、光纖傳感部分、光電探測器、信號處理電路和控制輸出模塊組成，實際應用中四大環節最易受到靜電浪涌威脅：

電源端：10~30V直流線路易受雷擊感應高壓脈沖（可達上百伏）和開關浪涌沖擊，220V交流電源峰值電壓約310V，需多重保護；

信號輸出端：負載端靜電（如繼電器觸點打火）反向侵入，峰值電流可達數十安培，易擊穿晶體管或損壞信號芯片；

控制輸入端：人員接觸可產生±8kV接觸放電、±15kV空氣放電，直接沖擊MCU等控制芯片；

通信接口：RS-485、以太網等長距離傳輸易引入干擾，RS-485收發器共模電壓耐受范圍僅-7~+12V，缺乏低阻抗返回路徑時易產生電磁輻射干擾。

二

電源端防護設計與TVS選型指南

電源端是防護第一道防線，上海雷卯電子推薦采用陶瓷氣體放電管（GDT）、壓敏電阻（MOV）和瞬態電壓抑制二極管（TVS）等核心元件，針對性防護方案如下：

AC220V防護：MOV選用14D471K（壓敏電壓470V±20%，標稱放電電流 4.5kA），GDT選用2R600-8L（600V雙向，標稱放電電流10KA），滿足 IEC61000-4-5 4KV~8KV測試要求；

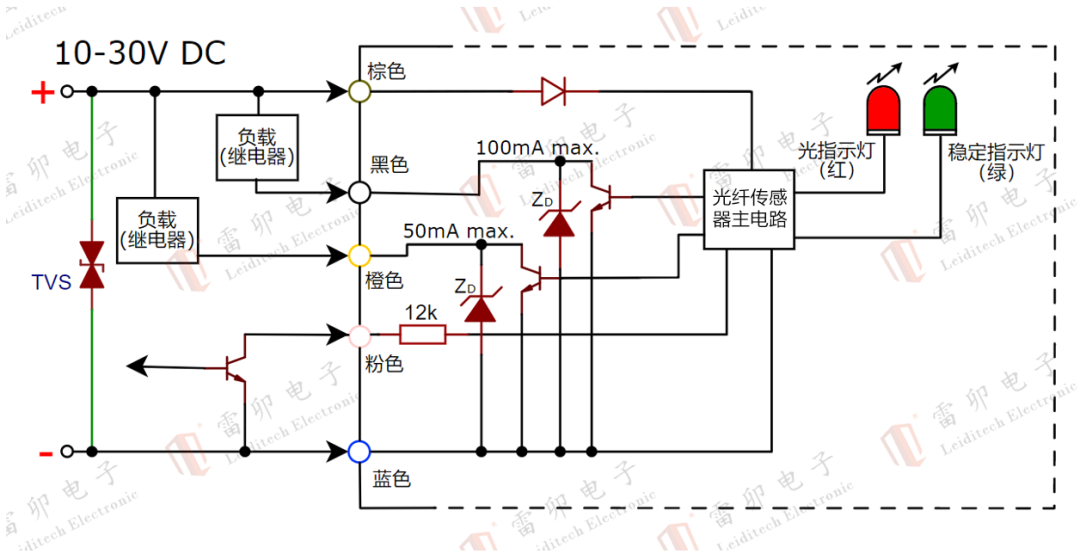

DC 10-30V：雙向TVS管首選SMBJ33CA（覆蓋10~30V工作范圍，峰值脈沖功率600W，響應時間≤1ns），第三級搭配自恢復保險絲HL30-300（額定電流3A），防止過流損壞。

三
信號端與控制端ESD防護技巧

信號端和控制端是靜電防護重點，上海雷卯電子推薦以ESD二極管為核心，按信號類型針對性防護，信號端防護需區分模擬量輸入、模擬量輸出、數字量輸入和數字量輸出等信號類型，采用針對性防護策略：

信號輸出端：推薦采用ESD二極管如SOD-323系列進行防護，該系列二極管覆蓋5V-36V電源電壓范圍，滿足IEC61000-4-2等級4標準（實際參數可達到接觸放電30kV空氣放電30kV）

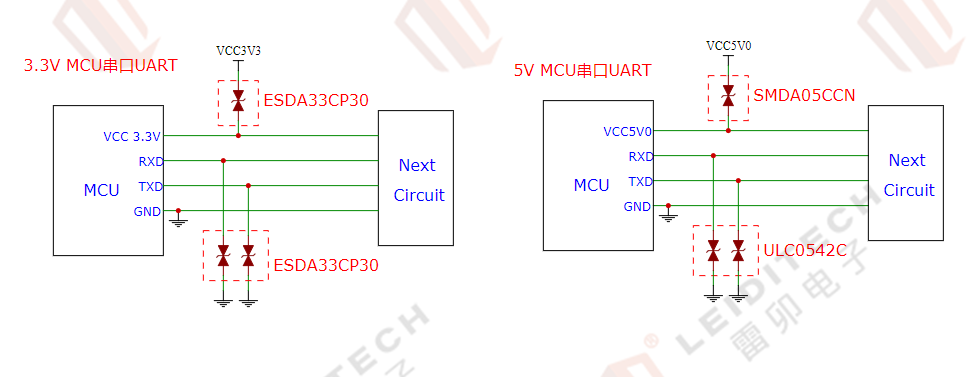

控制輸入端：選用低電容ESD二極管如ESDA05CP30（3.3V雙向、電容12pF、峰值電流8A），精準保護MCU等控制芯片，滿足IEC61000-4-2等級4要求。

四
通信接口多級防護方案

通信接口防護是光纖傳感器與外部系統連接的橋梁，也是靜電浪涌侵入的主要通道。上海雷卯電子針對不同接口設計差異化多級防護策略：

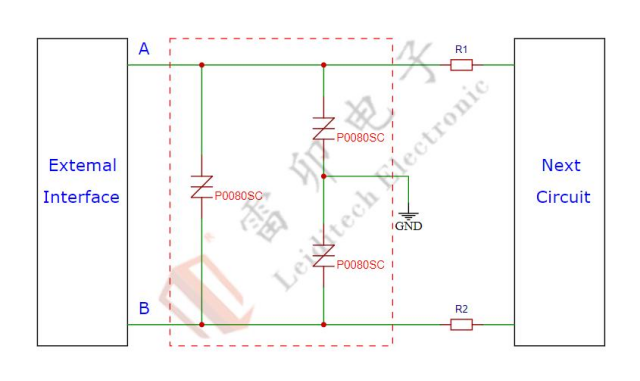

RS-485/RS422接口：采用低殘壓TSS元件P0080SC（6V雙向、100PF），反應時間達ns級，兼顧浪涌與靜電防護，滿足 IEC61000-4-2（接觸放電8kV、空氣放電15kV）和IEC61000-4-5（浪涌10/700μs，6KV）標準；

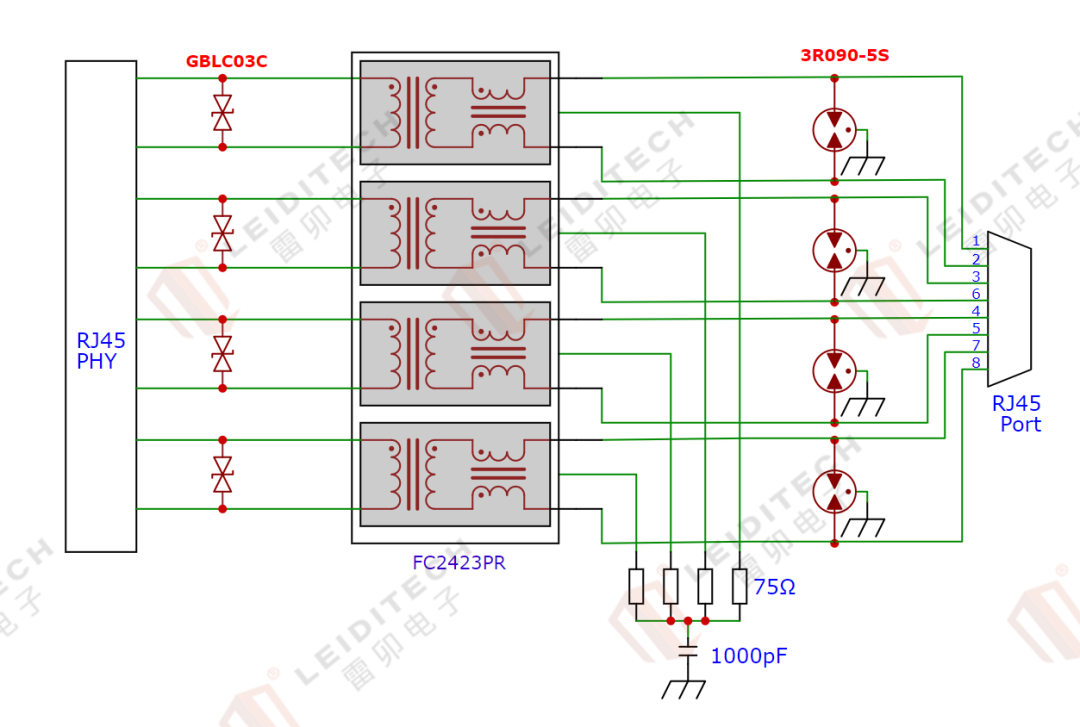

以太網接口：二級防護方案保障高溫傳輸不丟包，接口層用低電容GDT 3R090-5S（響應速度<100ns，通流能力5kA），變壓器層結合Bob smith終端（75Ω電阻+1000pF電容），芯片層搭配GBLC03C低電容ESD二極管（電容<0.3pF），滿足IEC61000-4-2等級4和IEC61000-4-5 6kV標準。? ??

防護設計并非一勞永逸，雷卯EMC小哥提醒，工程師需結合具體應用場景，依托上海雷卯電子的防護元件與技術支持，合理選型并優化PCB布局，持續優化防護方案。只有充分掌握各環節威脅與防護技巧，才能打造穩定可靠的光纖傳感系統，為工業智能化轉型筑牢技術根基。
