特性描述

FZH171（深圳市方中禾科技）是256點內存映象和多功能的LCD驅動專用芯片,FZH171的軟件配置特性使它適用于多種LCD應用場合,包括:LCD模塊和顯示子系統。用于連接主控制器和FZH171的管腳只有4或5條，F(xiàn)ZH171還有一個節電命令用于降低系統功耗。本產品性能優良、質量可靠。

功能特點

?工作電壓2.4~5.2V

?內置32 KHz RC振蕩器

?可外接32KHz頻率源作為時鐘輸入

?內置時基頻率源

?內置蜂鳴器輸出驅動，有兩種輸出頻率可選(2 KHz或者4 KHz)

?內置節電模式，可用于減少功耗

?內置時基發生器和看門狗（WDT）輸出

?內置32ⅹ8位顯示寄存器,32個SEG，8個COM輸出驅動

?四線串行接口

?提供VLCD管腳用于調整LCD操作電壓

?三種數據訪問模式

?八個時基/看門狗定時器時鐘源

?數據模式和命令模式指令

?四種封裝形式可選：QFP44，LQFP44，QFP52，LQFP64

內部結構框圖

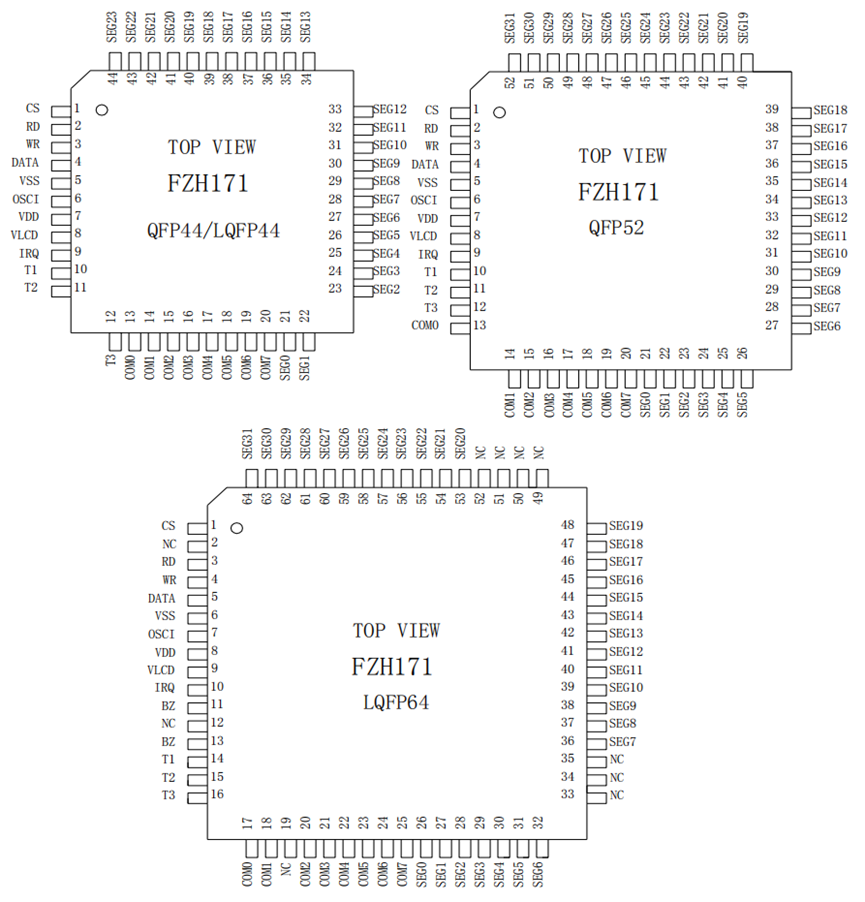

?管腳排列

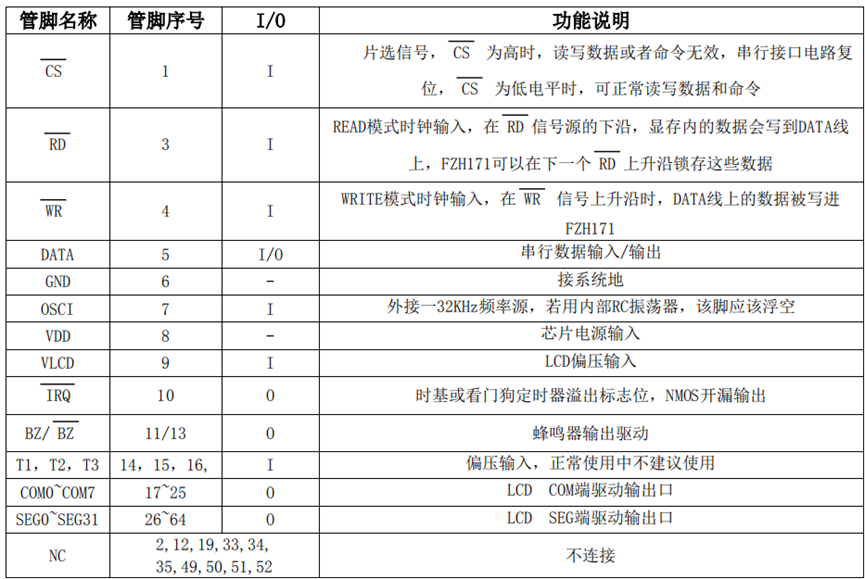

?管腳功能

*備注：上表中的管腳序號，以 LQFP64封裝為例。不同的封裝，腳位有所不一樣，詳情請參考管腳排列圖。

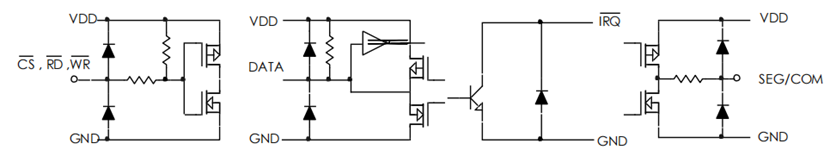

輸入輸出等效電路

?

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱附樱?可能會造成ESD損壞或者性能下降，芯片無法正常工作。

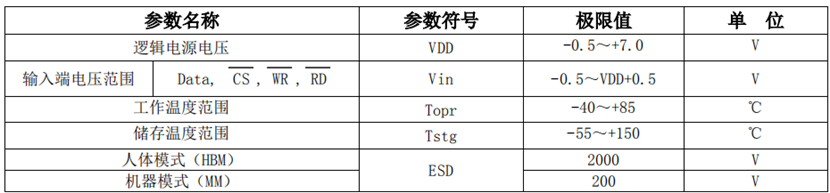

極限參數

?

（1）芯片長時間工作在上述極限參數條件下，可能造成器件可靠性降低或永久性損壞，不建議實際使用時任何一項參數達到或超過這些極限值。

（2）所有電壓值均相對于系統地測試。

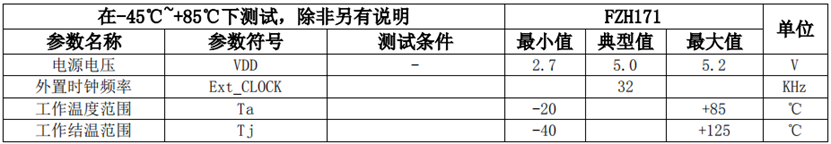

推薦工作條件

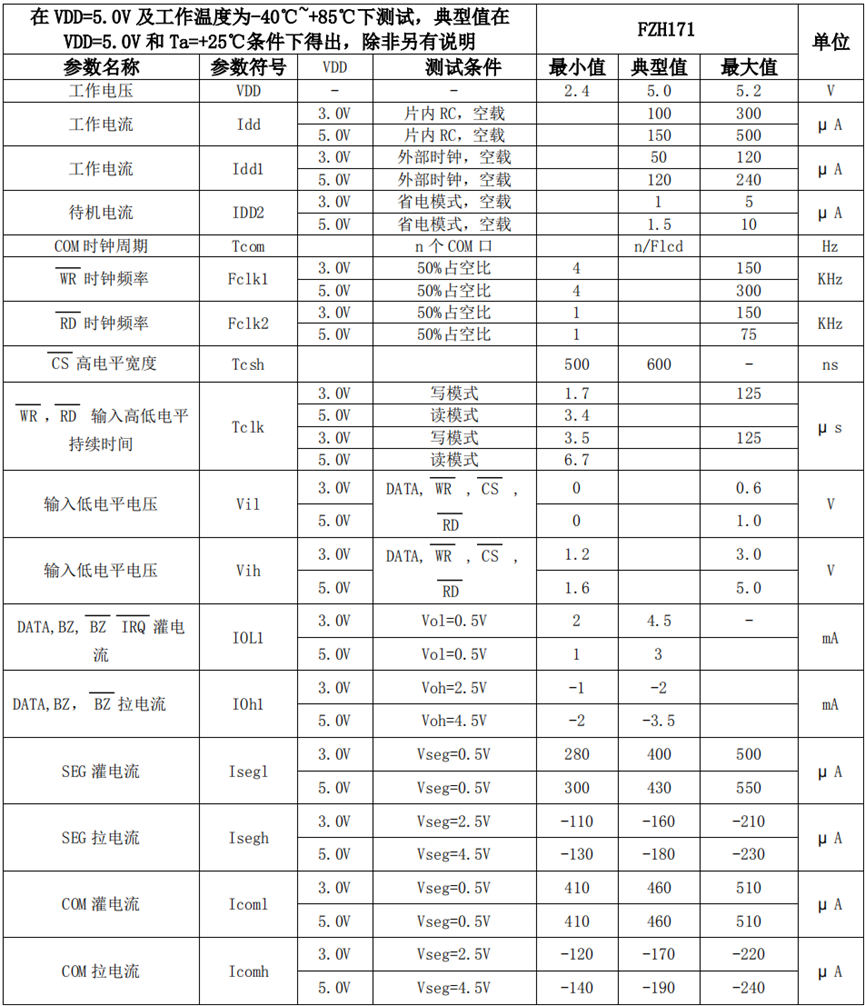

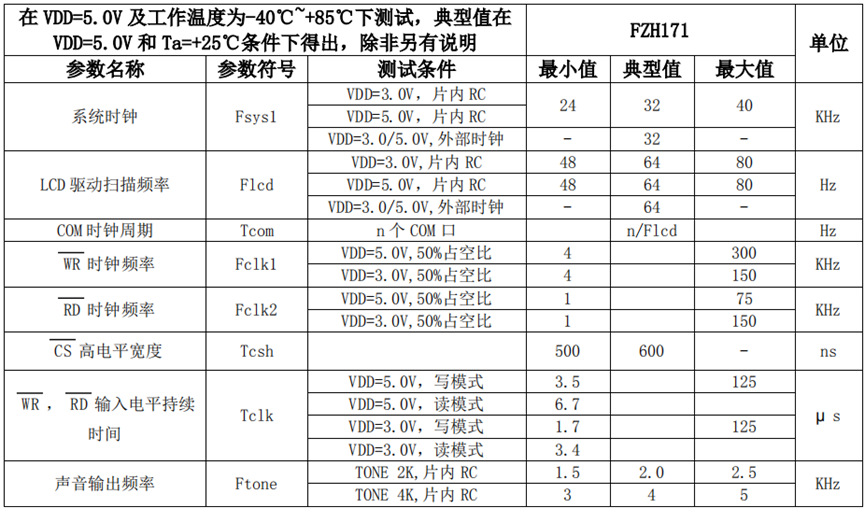

?AC電氣特性

?DC電氣特性

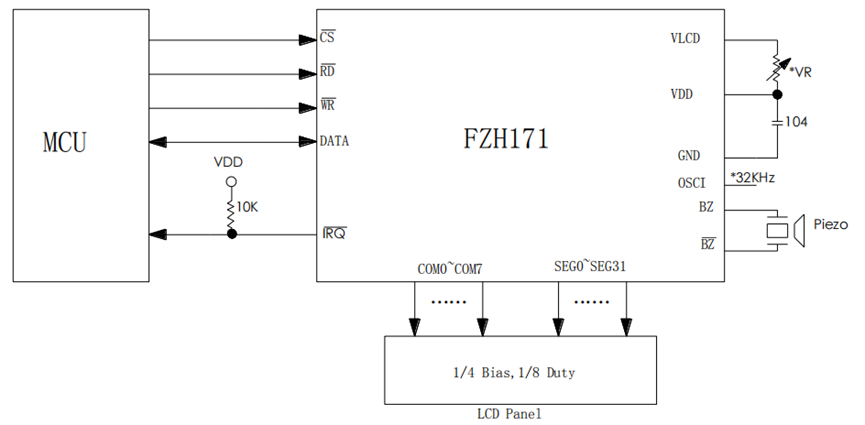

?應用信息

?

說明：

1、上圖給出的簡圖以LQFP64封裝的芯片為例。

2、VLCD的電壓必須小于或者等于VDD的電壓。

3、VLCD的上拉可調電阻用來調節LCD的控制電壓，當VDD=5.0V，Vlcd=4.0V，則VR=15K±20%。

4、如不需要讀取FZH171的顯存數據，RD可以不連接到MCU。

5、VDD對GND的電容可以濾掉芯片VDD 上的產生的紋波，所以此電容不能省掉，并在PCB布板時，盡 量接近芯片。

6、芯片時鐘可選片內RC和外部時鐘。如果使用內部RC振蕩，OSCI腳必須保持浮空狀態，*32KHz的時 鐘必須撤離，否則芯片可能不能正常工作。。

7、FZH171開LCD顯示后，COM口循環輸出階梯波，這一特性使得FZH171可以驅動2COM，4COM,8COM的LCD。

8、如果不使用時基/WDT功能， IRQ與 MCU的連線可以不連接。由于 IRQ為 Nmos開漏輸出，所以如果 使用時基/WDT功能， IRQ必須接一 10K上拉電阻，否則 IRQ將不能輸出高電平。

功能描述

1:顯示內存（RAM）

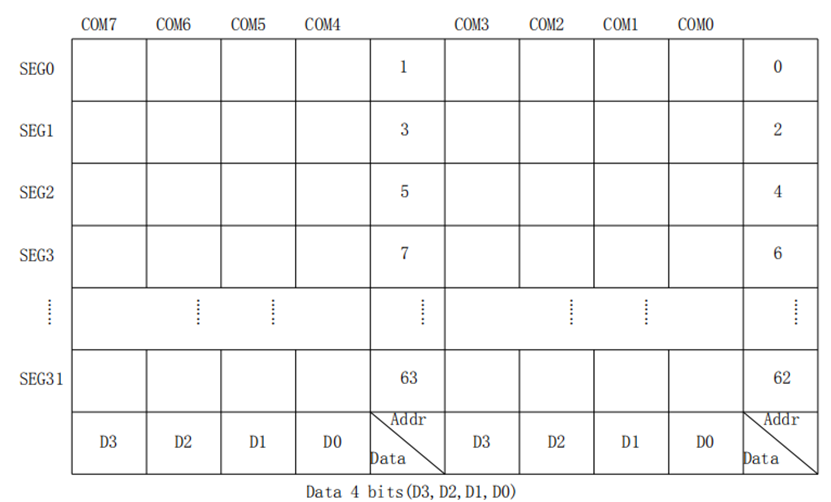

靜態顯示內存包含 32×8位的格式來存儲需要顯示的數據，RAM的數據直接映像到 LCD顯示驅 動器，也可以通過 READ,WRITE,和 READ-MODIFY-WRITE命令進行讀寫操作，下圖給出的為 RAM映像圖

?2:時基和看門狗輸出（WDT）

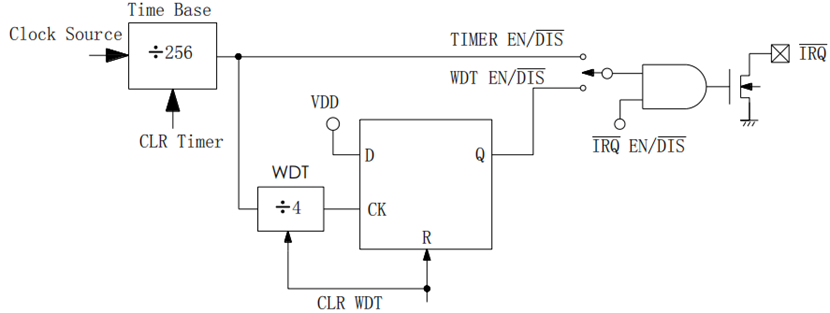

時基發生器和看門狗輸出（WDT）共用相同的（÷256）分頻電路， TIMER EN/DIS/CLR， WDT EN/DIS/CLR分別作用于時基發生器和看門狗電路。下圖給出了示意圖。

?

開啟 WDT后，一旦 WDT超時，IRQ 將被拉低，并一直保持低電平狀態直到執行 CLR WDT或者執行 IRQ DIS命令后，才會關斷IRQ的輸出，此時IRQ輸出高阻狀態，被外部上拉電阻強制拉為高電平狀態。

如果選擇外部時鐘作為系統頻率源時，SYS DIS命令無效，系統也不能進入省電模式。FZH171在斷電或者撤消外部時鐘前，一直保持工作狀態。

3:蜂鳴器驅動輸出

FZH171內置了一個簡單的聲音發生器，可以在BZ和BZ腳輸出一對差動驅動信號，用于驅動蜂鳴器產生一個單音。執行TONE2K和TONE4K命令后，可以輸出2KHz和4KHz頻率驅動蜂鳴器發出兩種不同的聲音；TONEOFF命令可以用于關閉聲音輸出。當系統失效或者執行了TONGOFF命令后，BZ和 BZ將保持低電平輸出狀態。

4:命令模式

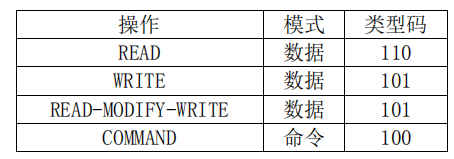

FZH171 可以用軟件配置，兩種模式的命令可以配置FZH171和讀寫顯存的數據，F(xiàn)ZH171的配置模式稱為命令模式，對芯片顯存進行操作模式，稱為數據模式，下表中給出了數據和命令模式的類型碼表：

?

模式命令應該在數據或者命令傳送前發送。如果要傳送的連續命令，命令模式類型碼 100只能發送 一次，后續緊跟著的命令不同命令的命令代碼。在不連續命令模式或者不連續地址的數據模式下每次發 完一個命令或者一個數據指令后， CS應該先置“1”，保證當前的的操作模式復位。 CS管腳置“0”后，應該先發送新的操作模式類型碼。

5:通訊端口

FZH171 只有四個管腳用于與MCU的通訊，管腳 CS用于初始化串行接口電路和結束指令數據的傳 送。CS置“1”時，F(xiàn)ZH171 不接受任何MCU發送的命令和數據并且初始化串行接口。在不同的操作 類型碼之間，CS必須用一個高電平初始化FZH171的串行接口，否則傳送的命令或者數據會出錯。 管腳 DATA是串行數據輸入/輸出腳，讀/寫數據可以通過 DATA與 RD , WR之間的配合來完成。管腳 RD是讀顯存時鐘輸入腳，在 RD信號的下降沿時，顯存內的數據會被輸出到芯片 DATA寄存器里面，在 RD的上升沿和下一個下降沿之間，DATA寄存器里面的數據會被讀出到 DATA腳上。管腳 WR是寫時鐘輸 入，在WR信號上沿，管腳DATA上的數據，地址，命令將被寫入到FZH171。可選的管腳IRQ ,可用 作MCU與FZH171的通訊接口，IRQ 可以通過軟件設置作為時基定時器輸出或者WDT溢出標志位輸出， MCU與FZH171的IRQ相連后，可以實現時基或者WDT功能的應用。IRQ由于是Nmos 開漏輸出，使 用過程中必須加 10k上拉電阻。如果不需要使用時基或者 WDT功能， IRQ可以浮空。

讀寫時序圖

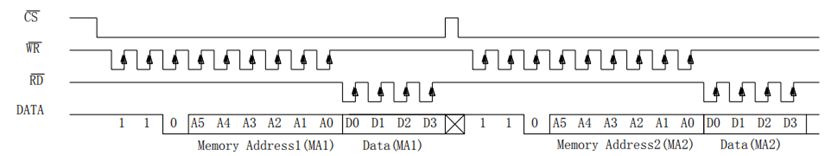

READ 模式（命令代碼：110）

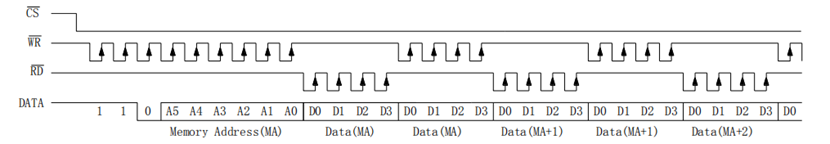

?READ模式（讀連續地址）

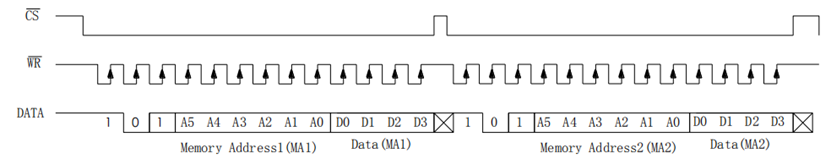

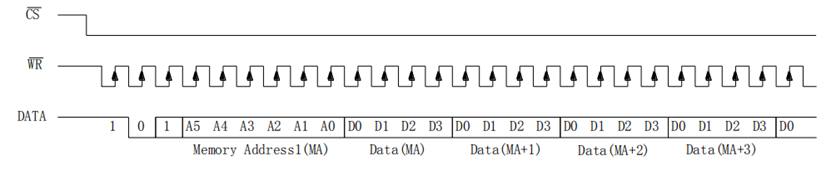

?WRITE模式（命令代碼：101）

?WRITE模式（寫連續地址）

?

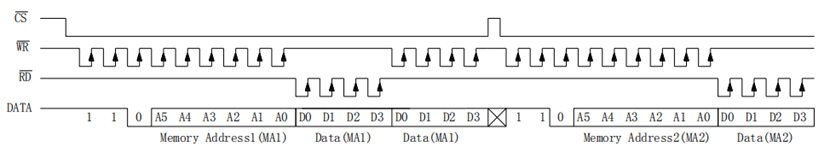

READ-MODIFY-WRITE 模式（命令代碼：101）

?

READ-MODIFY-WRITE 模式（訪問連續地址）

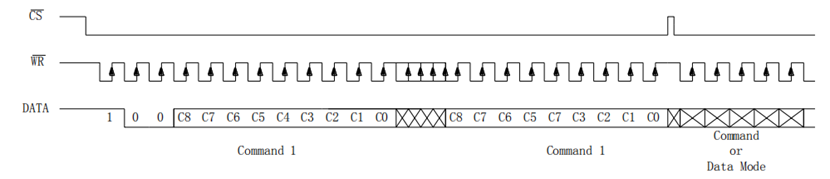

?命令模式（命令代碼：100）

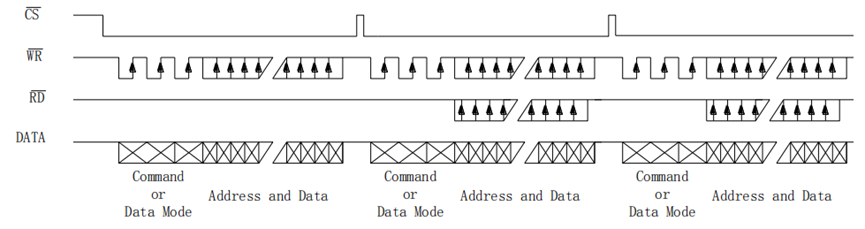

?數據和命令模式

備注：MCU應該在 RD的上升沿和下一個下降沿之間讀取 DATA上的數據，且 RD和 WR 的波形不能 有交叉，即同一時刻，只允許單獨對 RD或者 WR 進行操作。

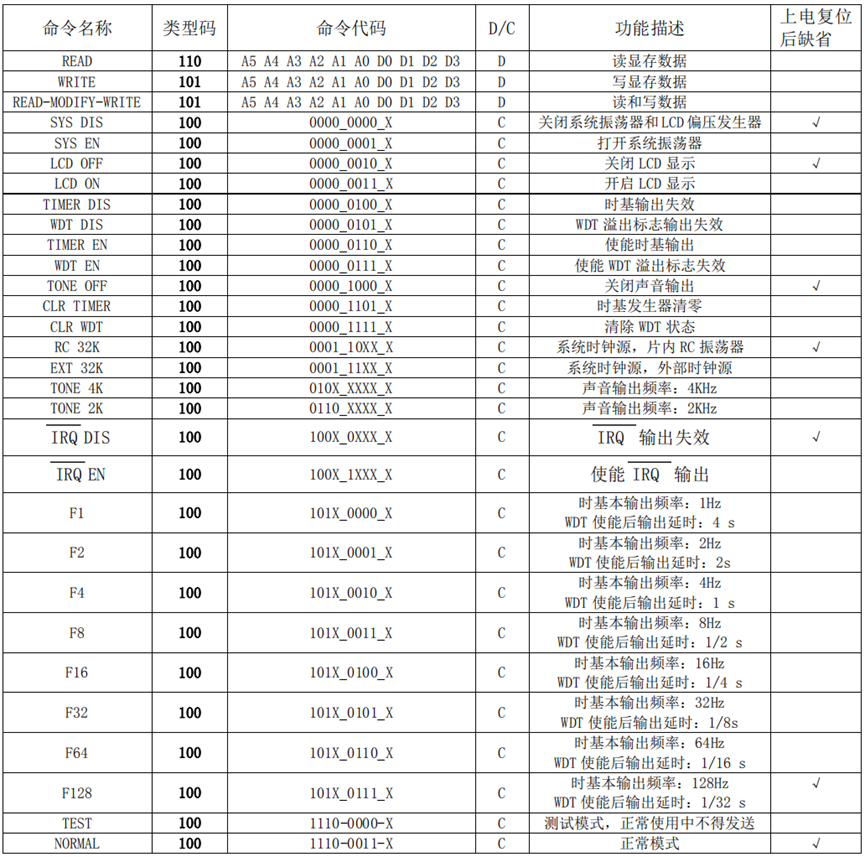

命令概述表

注：

1：X不關心，建議寫“0”。

2：A5~A0顯存地址。

3：D0~D4顯存數據。

4：D/C數據/命令模式。

5：上電復位后缺省：上電復位后芯片默認的狀態 所有的粗體數字：即110，101，100為模式命令類型碼。100為命令模式類型碼，如果給FZH171發送連續的命令，除第一個命令外，其他的命令不能再發100類型碼。聲音頻率源和時基/WDT時鐘頻率源由片內的32KHzRC振蕩器或者外部的32KHz頻率源提供。輸出頻率計算詳見前文中系統描述章節的時基和看門狗輸出（WDT）和上表中關于時基/WDT頻率輸出頻率設置指令F0~F128。建議在上電復位后，用MCU初始化FZH171因?yàn)槿绻想姀?fù)位失敗后，F(xiàn)ZH171將不能正常工作。

TEST 指令（100 1110-0000-X），用戶在正常使用過程中不得給芯片發送，否則芯片將進入測試模式，而不能正常執行MCU發送的其他命令和數據。

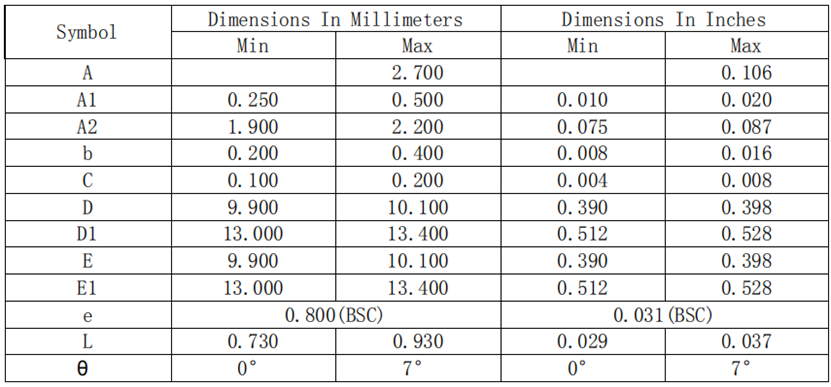

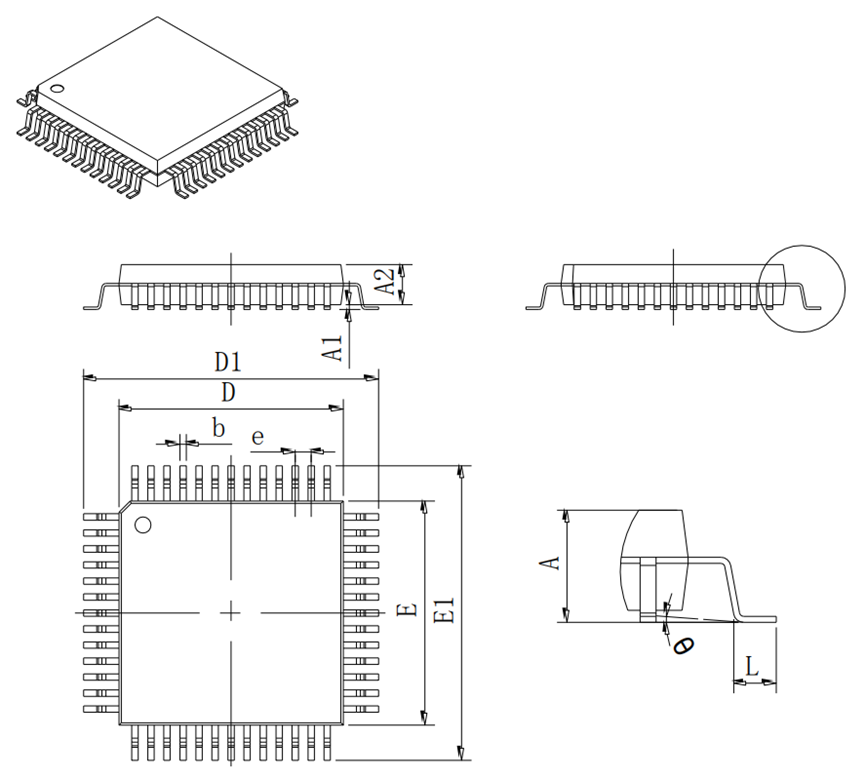

封裝示意圖（QFP44 10mm*10mm）

?

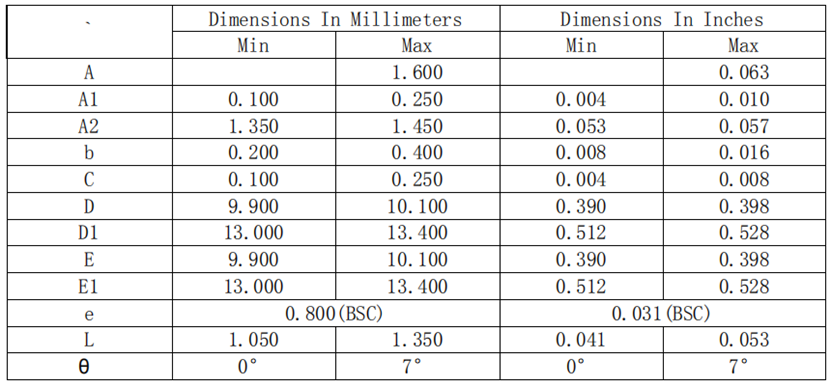

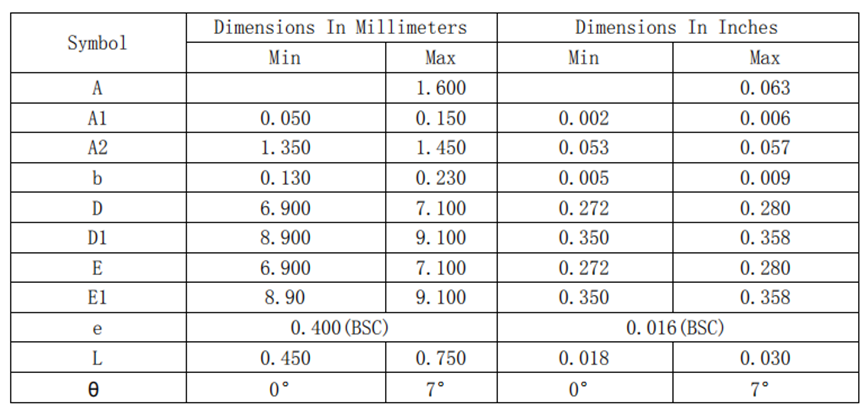

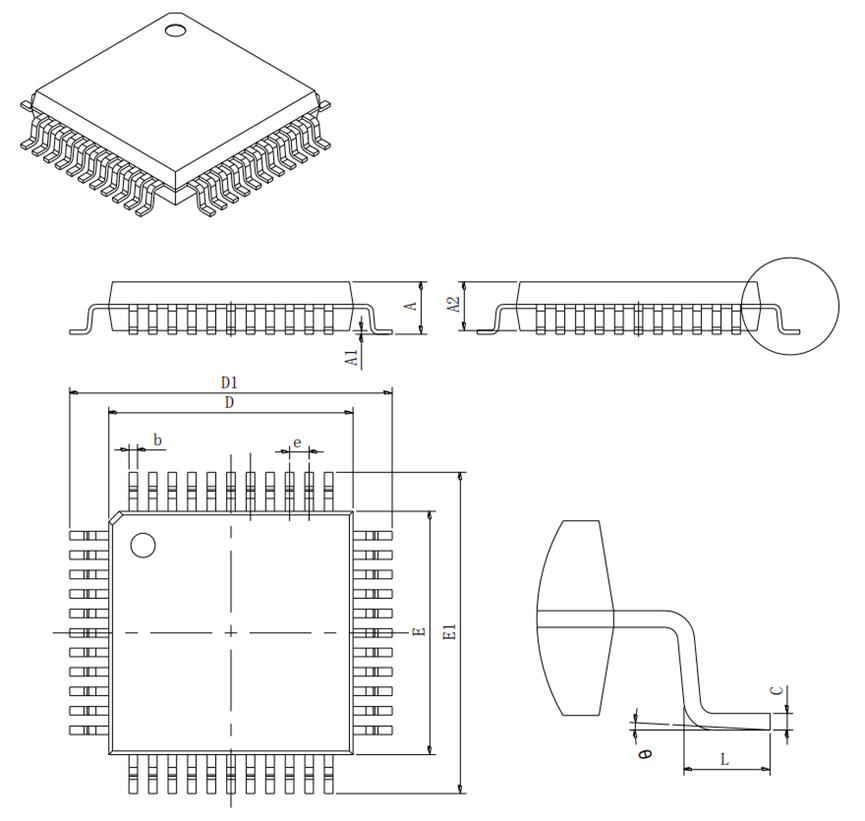

?封裝示意圖（LQFP44 10mm*10mm）

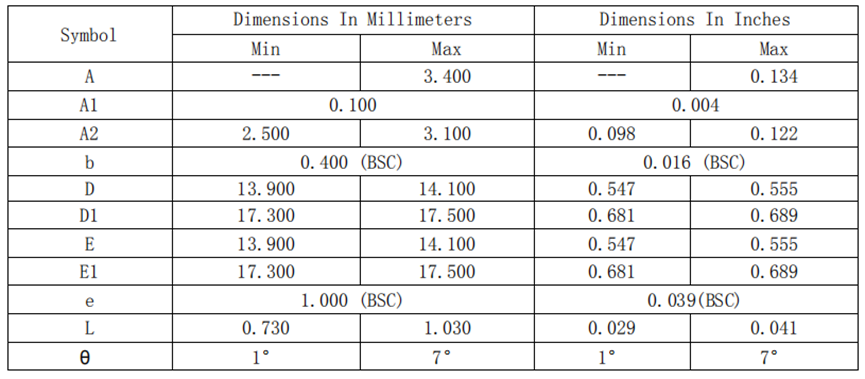

?封裝示意圖（QFP52 14mm*14mm）

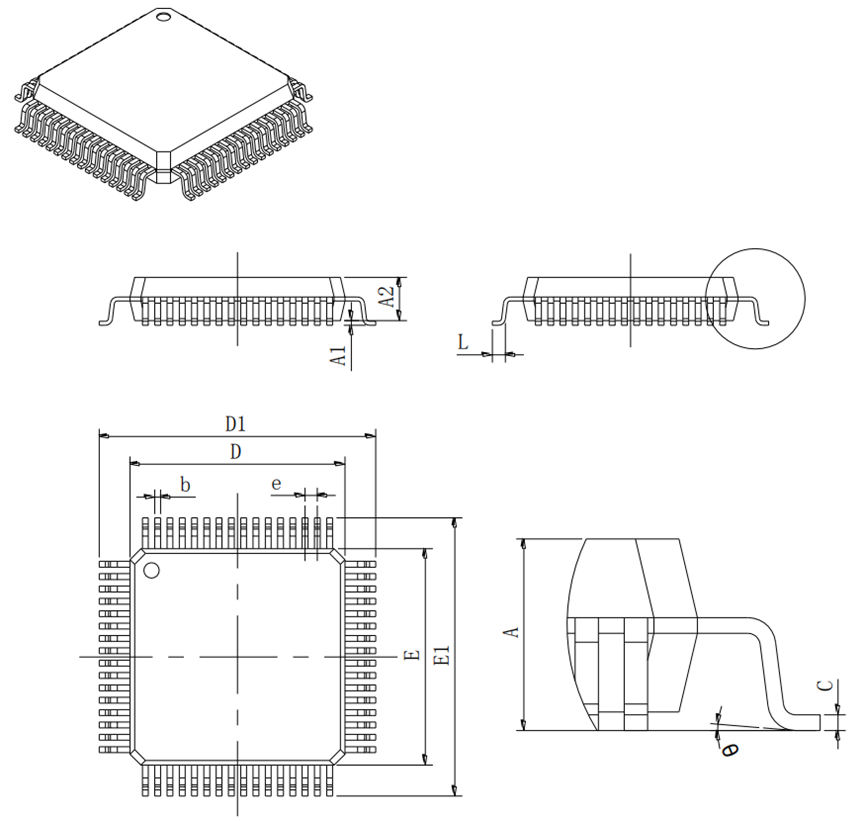

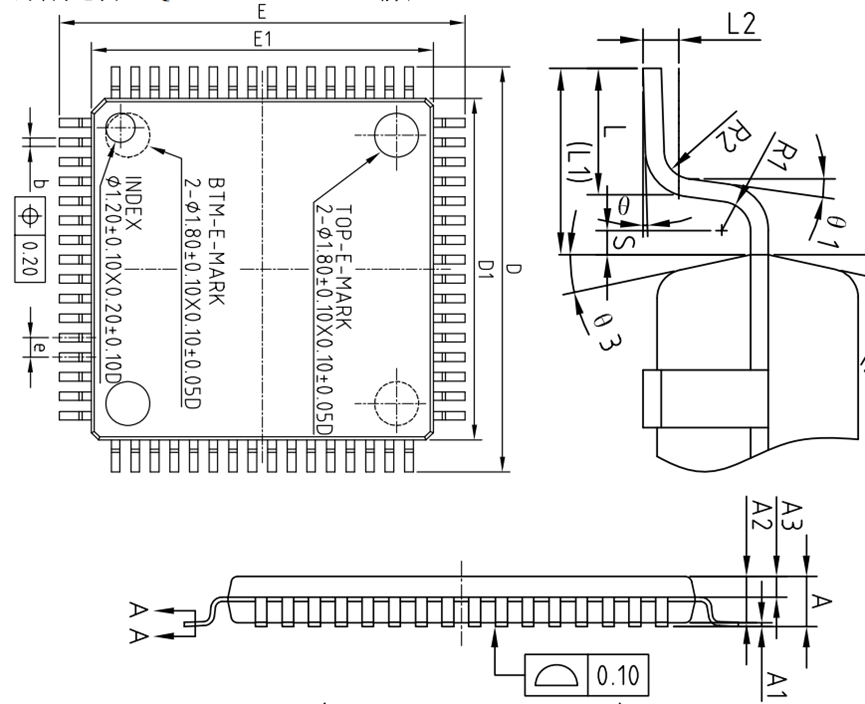

?封裝示意圖（LQFP64 7mm*7mm）

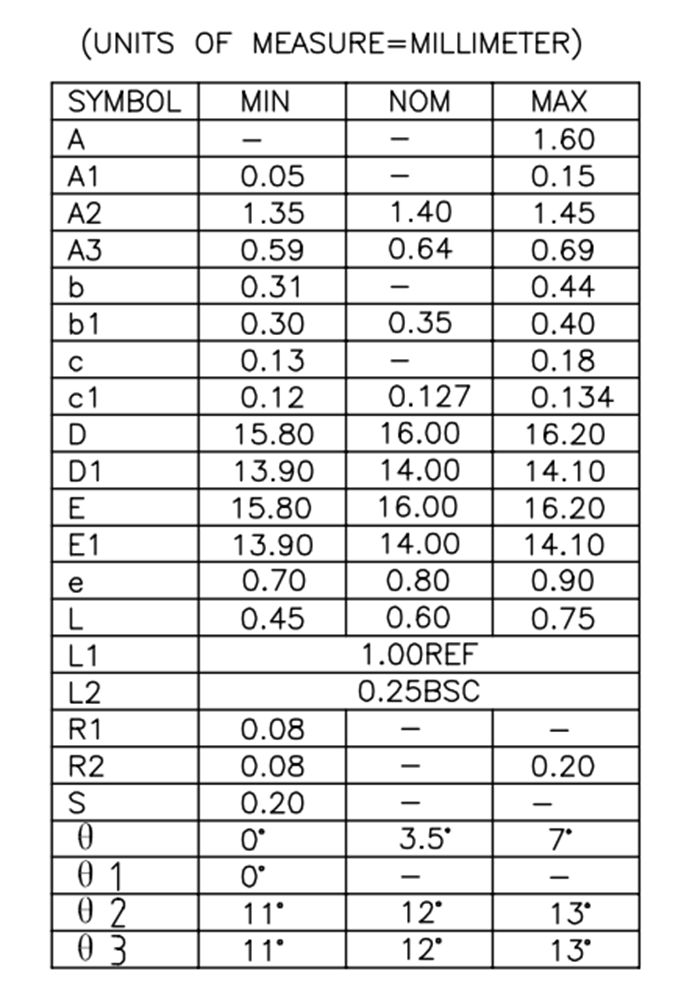

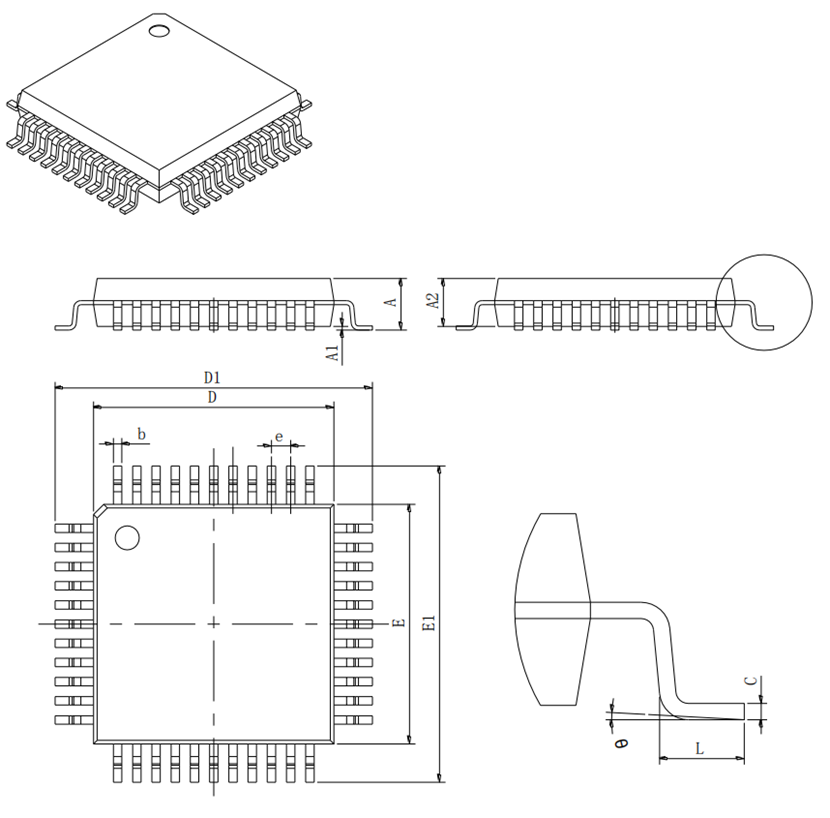

封裝示意圖（LQFP64 14mm*14mm，腳長 0.6mm）

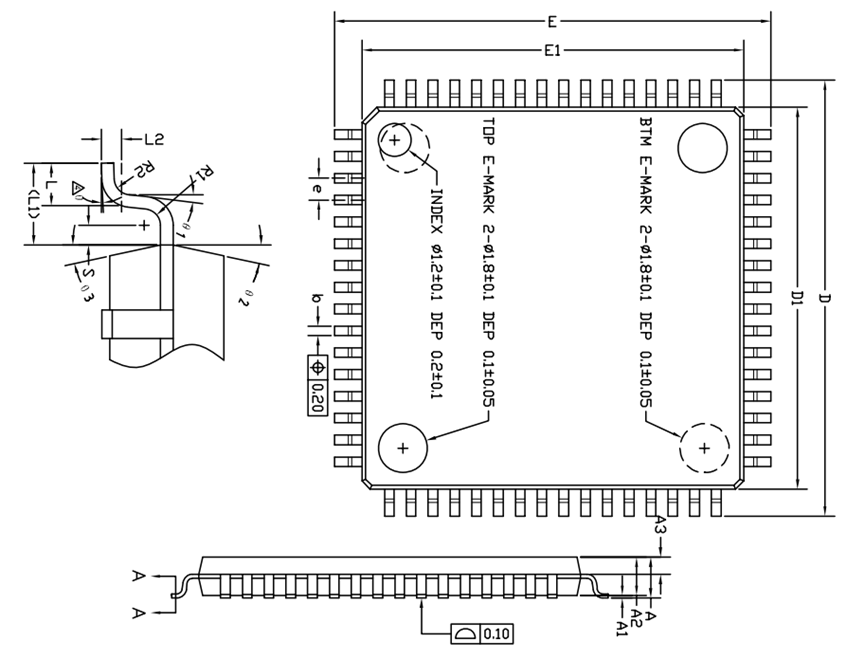

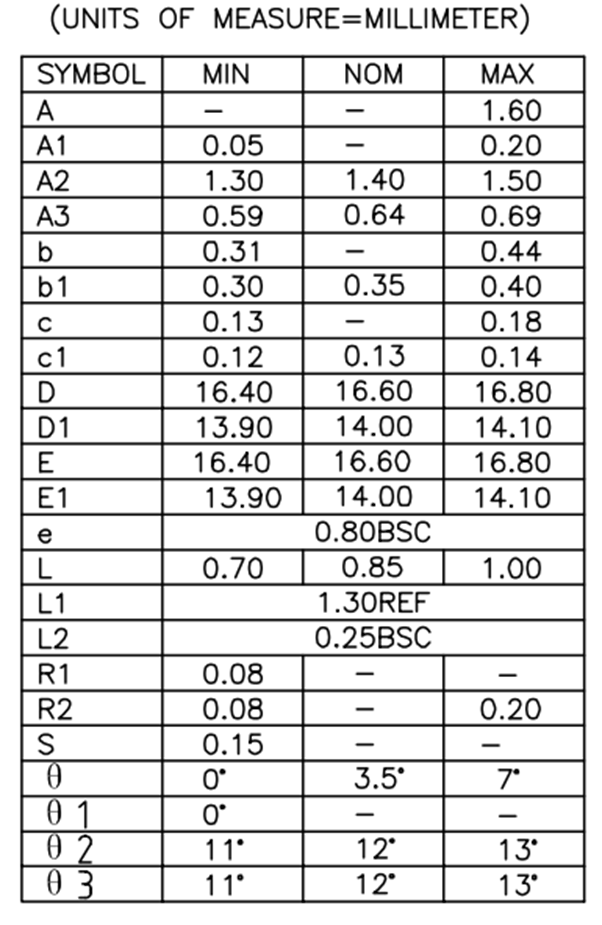

封裝示意圖（LQFP64 14mm*14mm，腳長 0.85mm）
