01行業背景

隨著生活水平的提高和智能家居概念的深入人心，清潔家電正以前所未有的速度走進千家萬戶。據統計，全球智能掃地機器人市場規模已超過百億美元，在這一快速發展的市場中，產品的可靠性、安全性和智能化水平已成為消費者選擇的關鍵因素。

02功率傳輸鏈路

低損耗與防誤觸設計

吸拖掃地機充電單元：器件協同與智能充電技術解析以MMBT5551、SS310、MDD30P04D、BZT52C15、SMAJ36A為核心的充電單元，通過“功率傳輸-控制驅動-分層防護”三重架構，實現了從安全充電到智能管理的全鏈路優化。

以下結合具體電路邏輯，詳解器件協同工作原理與技術價值:

03雙重電壓防護網

接口級 SMAJ36A 外部電網浪涌(如插拔火花) 36V擊穿電壓、600W峰值功率，響應時間<1ns。

芯片級 BZT52C15 MOSFET柵極過壓 15V穩壓精度±5%，避免G極電壓過高損壞氧化層。

04智能化延伸

硬適配到算法協同

01恒流-恒壓充電實現

電流采樣：在MDD30P04D源極串聯采樣電阻(如0.2Q)，通過MMBT5551的信號放大功能，將電流信號反饋至MCU ADC接口，實時監測充電電流。

PWM調節：MCU根據電池電壓(如3.7V鋰電池)動態調整PWM占空比:恒流階段:當電池電壓<4.2V時，維持電流1.5A(通過調節占空比實現)

恒壓階段：當電壓達到4.2V時，降低占空比使電流逐漸減小，直至充滿。

02兼容性設計

寬電壓運配:BZT52C15(15V)與SMAJ36A(36V)的分層防護，可兼容12V/24V等不同充電規格的掃地機型號。

電池類型擴展:通過調整采樣電阻阻值和MCU算法，可適配鎳電池(恒流充電)或磷酸鐵鋰電池(3.65V截止電壓)。

這套方案通過硬件電路的精密配合與軟件算法的靈活擴展，不僅滿足了基礎充電需求，更構建了“安全可靠、高效低耗、智能適配“的充電生態，為吸拖掃地機的續航與,“驗提供核心保障。

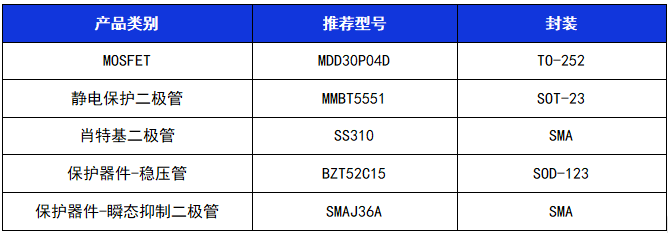

05選型推薦

在清潔家電普及的時代浪潮中，充電技術的創新不僅是產品功能的提升，更是用戶體驗的根本改善。MDD的分立器件以其專業性、可靠性提供多款產品供用戶選擇。

關 于 我 們

深圳辰達半導體有限公司(簡稱MDD辰達半導體)是一家專注于半導體分立器件研發設計、封裝測試及銷售的國家高新技術企業。

公司深耕半導體領域17載，始終堅持以產品技術為驅動，以客戶需求為核心，打造涵蓋MOSFET、二極管、三極管、整流橋、SiC等全系列、高可靠、高性能的產品服務矩陣，產品廣泛應用于新能源汽車、工業控制、消費電子、通信、家電、醫療、照明、安防、儀器儀表等多個領域，服務于全球40多個國家與地區。
