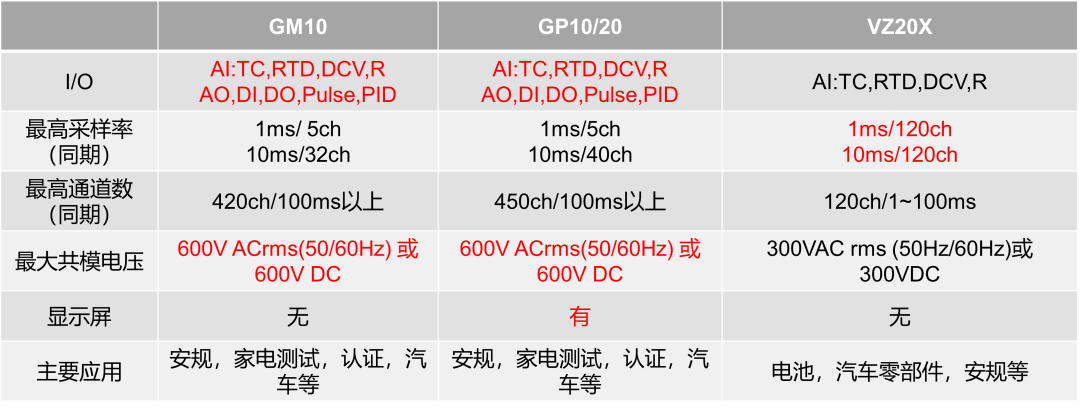

橫河數采全家福

橫河數采特點

記錄儀如何與上位機通訊

深圳市科瑞杰科技有限公司-橫河記錄儀以太網通信協議絕大多數基于Modbus/TCP協議，使用TCP/IP Socket接口編程。

如果連接建立后60秒或更長時間沒有來自主機設備的請求，橫河無紙記錄儀模擬信號采集單元VZ20X將斷開連接。

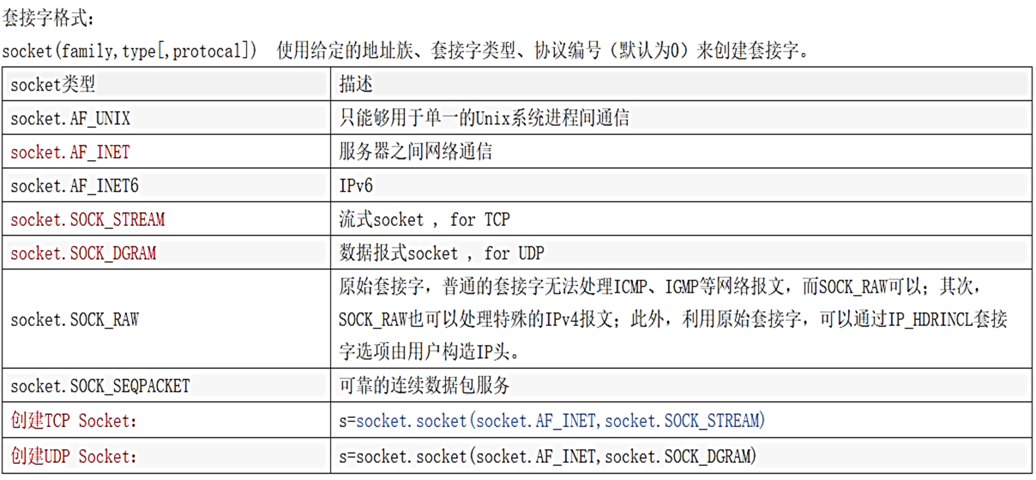

Socket類型

Socket編程注意事項

所有的英文標點符號都必須是半角

注意上位機IP地址與設備在同一網段

正常通信都是從連接儀器開始，通信結束時請斷開連接

使用某些接口通信時，可能需要對發送的命令進行編碼， 在獲取回復數據時也可能需要解碼。

記錄儀數據處理技巧

實測案例

接通：將GM10繼電器的某一個觸點串聯到24VAC的線路中，手動控制開始，當GM10繼電器的觸點接通時，24VAC會控制電磁閥打開一段時間(4s或者跟據需要隨時調節)， 然后自動關閉(26s或者跟據需要隨時調節), 再按照設定的時間間隔自動接通和斷開，如此往復，直到手動停止。

偶線溫度測量：1、測試過程中全程使用偶線測量冷飲的溫度，重點是要把溫度測試的時間與上述控制模塊的時間對應上——能找到控制模塊斷開的時刻，然后從這個時刻算起，計算第3秒到第4秒的溫度平均值，每次斷開都是如此。2、需要的采集速度能達到每秒10個數。

橫河記錄儀

GM/GP專有數字輸出模塊

該實測中可以使用橫河記錄儀GM/GP系列專有的數字輸出模塊GX90YD和模擬輸入模塊GX90XA。（如下圖所示）

單個數字輸出模塊支持最多6個通道，輸出更新周期最快100ms；運算通道由計時器設定，時鐘精度為±5ppm(0~50℃)；可設定事件動作，實現計時器循環復位和特定時間記錄的起停。設置界面如下所示：

橫河記錄儀數據保存類型設為文本格式，或者將趨勢圖轉換為excel格式，其風格是統一的，可以根據實際測試需求，找到計時器和數據位置的關系，快速定位想要的數據。

根據客戶要求，我們只要每次循環開始后第7~8秒間十個數，求其平均值。因此只要在終端輸入第7秒開始計算平均值，每30秒循環一次，即可快速篩選并算得相應的數據。
