隨著功率密度和效率需求的日益嚴苛，SiC MOSFET已成為高頻、高溫、高壓應用領域的關鍵技術。然而，其卓越性能的充分釋放，高度依賴于先進且精確的柵極驅動控制。

今天，我們聚焦于博世可編程柵極驅動器ASIC EG120，這款創新的解決方案不僅超越了傳統電壓源柵極驅動（VSGD）的局限，更通過引入電流源柵極驅動（CSGD）和動態柵極整形柵極驅動（GSGD）拓撲，為SiC MOSFET的開關特性優化提供了深度技術路徑。

挑戰與機遇：SiC MOSFET開關性能的瓶頸

SiC MOSFET在半橋配置下的性能優化，核心在于如何有效管理開通能量損耗（Eon）、關斷能量損耗（Eoff）、以及伴隨開關過程產生的電壓與電流過沖（Vov, Iov）。傳統VSGD因其固定柵極電阻（RG）的固有特性，使得柵極電流（IG）完全依賴于柵極電壓（VGS）與RG。這種“一刀切”的控制方式，在多變的負載電流、結溫和直流母線電壓條件下，往往無法兼顧：

dv/dt與di/dt的平衡：過快的dv/dt/di/dt雖能降低開關損耗，卻易引發嚴重的VDS/ID過沖，導致潛在的器件應力、電磁干擾（EMI）和可靠性問題。

能量損耗與過沖的權衡：降低RG加速開關可減小Eon/Eoff，但會顯著增加過沖；反之，提高RG雖能抑制過沖，卻又犧牲了開關速度和效率。

EG120核心技術解析：

CSGD與GSGD的精妙之處

博世EG120的創新之處在于其支持兩種先進的柵極驅動策略，實現了對SiC MOSFET開關過程的精細化、自適應控制：

1. 電流源柵極驅動（CSGD）：精準電流控制的基礎

與VSGD通過RG間接控制柵極電流不同，CSGD能夠直接定義整個開通（TON）和關斷（TOFF）期間的柵極電流（IG）。這意味著在任何操作點，我們都可以選擇最合適的恒定IG值，從而在能量損耗和過沖之間實現更優的平衡。

優勢：相比VSGD，CSGD在能量損耗和過沖抑制方面表現出顯著改進，尤其在降低Eon/Eoff方面。

挑戰：單一恒定電流在面對復雜開關過程時仍存在優化空間，可能在某些負載或溫度條件下導致次優性能。

2. 柵極整形柵極驅動（GSGD）：動態多階段電流調控的藝術

GSGD是CSGD的進一步演進，它將SiC MOSFET的開通和關斷過程細分為多個時間段，并在每個階段動態調整柵極電流，以實現對VDS和ID斜率（slew rates）的精準控制。

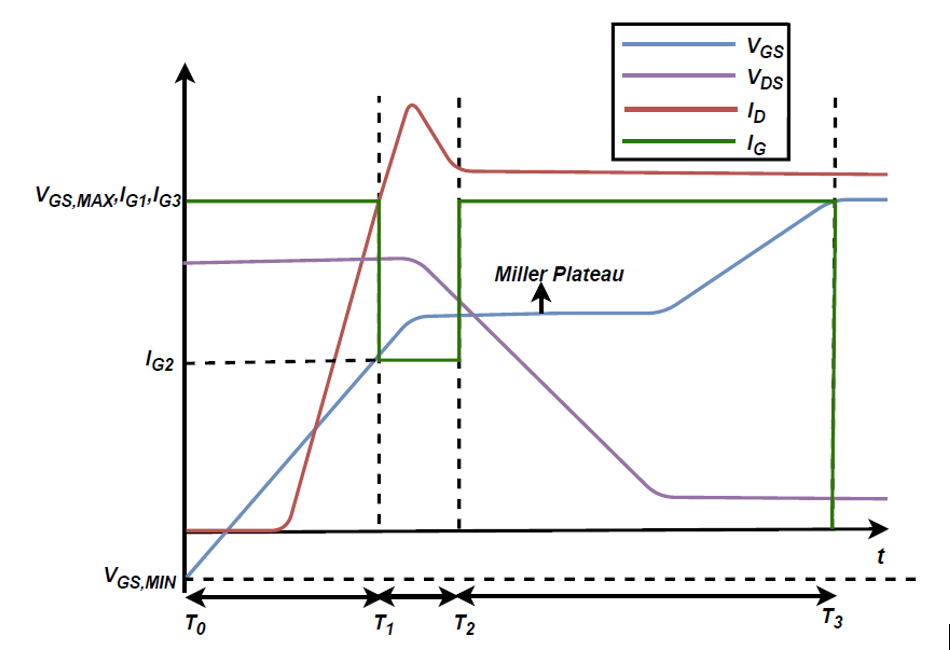

開通（Turn-On）柵極整形（如圖1所示）：

圖1: 開通過程的柵極整形

階段一（[T0, T1]）：VGS從VGSMIN開始充電，采用最大柵極電流（IG1）快速驅動，使ID迅速達到期望的負載電流，以最小化開通能量損耗。

階段二（[T1, T2]）：此階段調整柵極電流至IG2，以控制反向恢復電流峰值（IRR），從而有效抑制電流過沖。

階段三（[T2, T3]）： VGS繼續充電至VGSMAX，并穩定ID。

關斷（Turn-Off）柵極整形（如圖2所示）：

圖2: 關斷過程的柵極整形

階段一（[T0, T1]）：初始階段采用最大柵極電流（IG1）快速放電，使VGS快速下降至米勒平臺，并允許VDS以高dv/dt迅速通過米勒平臺，從而減少能量損耗。

階段二（[T1, T2]）：此階段降低柵極電流至IG2，旨在減緩di/dt，有效抑制由于電流換相引起的VDS過沖。

階段三（[T2, T3]）：再次調整柵極電流至IG3（IG2 ≤ IG3 ≤ IG1），以平衡瞬態和最小能量損耗，確保VGS穩定至VGSMIN。

實驗驗證與性能數據：EG120的卓越表現

我們的實驗研究（基于雙脈沖測試DPT）在550V VDS、多達600A ID，以及不同結溫（25℃, 55℃, 85℃）下，對VSGD、CSGD和GSGD進行了全面評估。核心發現包括：

能量損耗優化：CSGD和GSGD在所有工況下均顯示出比VSGD更低的開關能量損耗。特別是在高負載電流下，GSGD始終保持最低的總能量損耗（ETOTAL），能量差異顯著（如圖3和圖4所示）。

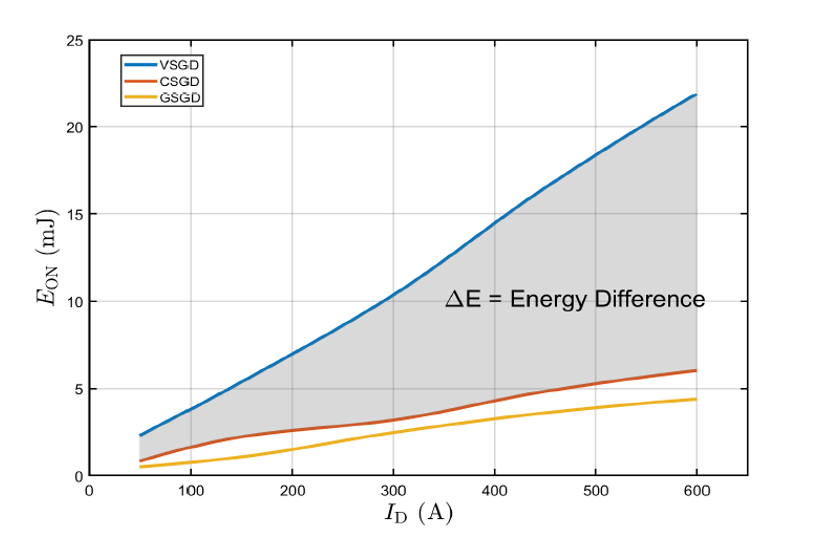

圖3: 負載電流（ID(A)）與開通能量損耗（EON(mJ)）的關系曲線

圖4: 電壓過沖百分比VOvershoots(%) 和開關損耗( ETOTAL(mJ)) 關系曲線

過沖抑制效果：GSGD通過動態柵極整形，在平衡能量損耗的同時，實現了電壓和電流過沖的最小化。與VSGD和CSGD相比，GSGD在最大負載電流下展現出最低的過沖水平（如圖5和圖6所示）。

圖5: 負載電流（ID）與總能量損耗（ETOTAL）的關系曲線

圖6: 電流過沖百分比(IOvershoots(%)) 與開關損耗(ETOTAL(mJ)) 關系圖

高溫可靠性：面對結溫升高，傳統驅動（特別是CSGD）的電壓過沖會顯著加劇，在85℃、600A時甚至導致高達70%的過沖，嚴重威脅器件可靠性。而EG120的GSGD功能，通過自適應調整柵極電流配置文件，能夠有效緩解高溫導致的過沖惡化，確保器件在嚴苛環境下穩定運行（如圖7）。

圖7: 電壓過沖百分比（VOvershoots(%)）與隨溫度升高變化的漏極電流（ID(A)）關系曲線

總結：

EG120 — SiC MOSFET性能釋放的關鍵

Robert Bosch EG120作為一款先進的可編程柵極驅動器ASIC，通過引入CSGD和GSGD拓撲，實現了：

精準的柵極電流控制：超越傳統VSGD的局限。

動態的柵極整形策略：優化開關瞬態，最小化能量損耗和過沖。

出色的高溫適應性：保障SiC MOSFET在極端環境下的可靠運行。

EG120為工程師提供了高達133種可配置的柵極電流整形波形，以及在不同負載電流和溫度下動態調整柵極電流的能力。這種靈活性使得系統能夠在效率與可靠性之間實現最佳權衡，將SiC MOSFET的潛能發揮到極致，從而加速高功率密度、高能效電力電子系統的開發。
