雖然USB-C已成主流，但筆記本、小家電等傳統設備仍需DC圓口/方口適配器供電，在多設備互聯時兼容性差，直接影響用戶體驗。

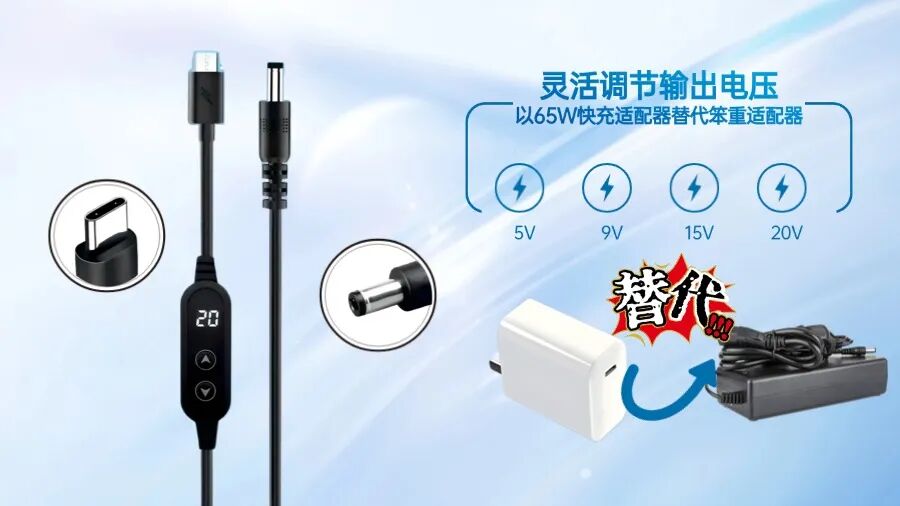

針對上述問題，納祥科技在本期客戶案例中推出的Type-C轉DC誘騙線方案能夠有效實現。本方案可靈活調節輸出電壓，配置65W快充適配器，替代傳統笨重適配器，實現“一線通用”。

01方案概述

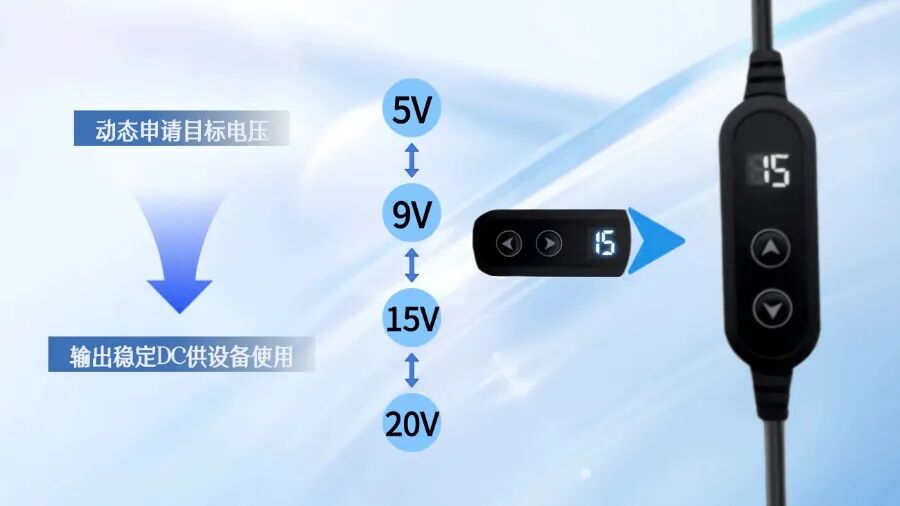

本方案通過USBPD/QC協議與充電器/充電寶通信，MCU根據按鍵指令，控制取電芯片動態調節目標電壓，數碼管顯示當前電壓值，最終輸出穩定DC電源供設備使用。

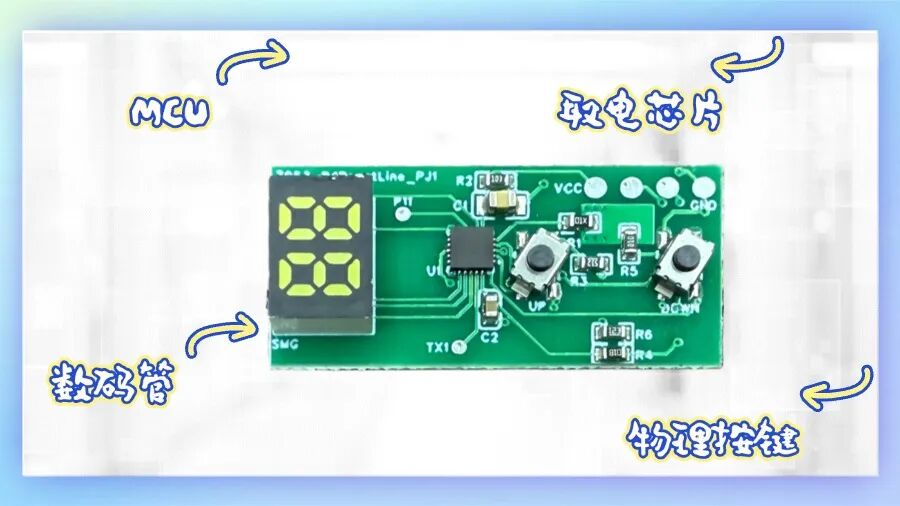

方案設計簡潔，采用MCU、取電芯片、數碼管、2個物理按鍵等核心部件。用戶可通過按鍵切換檔位，實時查看電壓。

方案滿足了以下核心需求：

輸出規格：5V/9V/15V/20V（自適應切換）

性能指標：支持最大20V3A60W功率

應用場景：老舊儀器升級、便攜式工具供電等非標場景

02功能模塊

①取電與協議通信模塊：作為方案的核心，承擔與 Type-C 充電器的交互任務

②電壓配置模塊：由物理按鍵與MCU組成，用戶通過短按操作觸發指令

③指示交互模塊：采用數碼管與雙按鍵構成人機界面

④控制模塊：處理按鍵指令，驅動數碼管顯示

⑤保護模塊：集成多重安全防護功能

03方案演示

下面，我們將為你演示本方案——

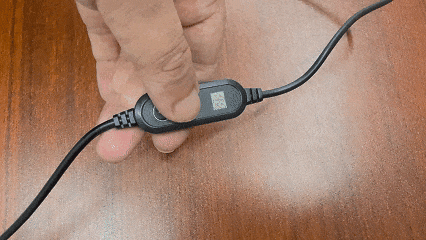

①將Type-C口插入充電頭并連接電源，支持4檔電壓調節

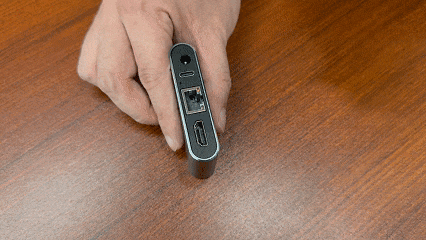

②將電壓調至20V3A，適配智能遠控硬件即可使用

04方案總結

本方案采用模塊化設計，即插即用，集成過壓/過流/過溫保護，兼具靈活性與可靠性，解決傳統設備與新型PD適配器兼容問題，適用于路由器、小風扇、投影儀等設備。

注意事項

①兼容性：需確保Type-C電源支持PD/QC協議，且與設備的電壓需求匹配。

②電流限制：操作時需注意正負極連接，合理選擇最大輸出電流，避免誤接損壞設備。
