01漏電保護方案中的貝嶺“芯”

上海貝嶺深耕模擬集成電路和功率器件產品開發，擁有完善的產品研發體系和持續的技術創新能力。我們在能效監測領域不斷拓展產品版圖，推出覆蓋AC型，A型，B型（覆蓋A+6）漏電保護器應用的芯片（模塊）。

BL系列漏保應用器件對照表

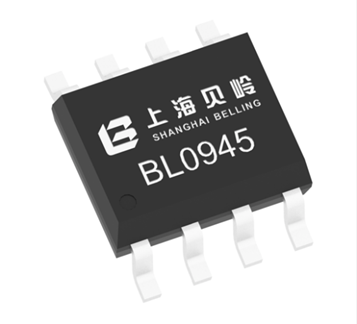

BL0945

BL0945適用于50/60Hz交流供電場景的AC型漏電信號檢測，跳閘精度一致性好，動作延時提供外部硬件調整，SOP8L封裝，配合簡單的外圍電路即可實現可靠的AC型漏電保護方案。

BL0945器件封裝示意圖與管腳說明

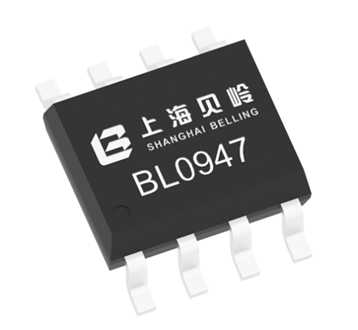

BL0947

BL0947是A型漏電保護方案專用集成電路，除AC型漏電信號外，還可以覆蓋A型（包括0°、90°、135°脈動直流漏電信號），各類型漏電信號跳閘精度一致性好。低靜態電流，跳閘輸出信號驅動能力強， SOP8L封裝兼容市場大多數同類型應用的器件。

BL0947器件封裝示意圖與管腳說明

在漏電保護方案中應用時前端的零序互感器（ZCT）會檢測供電系統的漏電信號，并將其輸入至BL0945/BL0947芯片的漏電信號采樣管腳；當該漏電信號達到電路設置的額定閾值時，芯片的動作信號管腳（OUT/TRIG）會輸出脈沖，直接驅動外部可控硅觸發脫扣機構動作，從而切斷故障負載。

BL0945/0947應用方案簡易示意圖

BL0949M

BL0949M系列是漏電流傳感器模塊，內部集成了開環磁通門傳感器和調制解調控制電路。對各類負載漏電流檢測靈敏度高，精度穩定，響應時間短。提供多種塑封形式，可以作為外部漏電流傳感器集成在系統中應用，模塊提供一個插線接口用于模塊供電和信號收發，當模塊感應到漏電流達到設定閾值，觸發信號管腳(TRIP)推挽輸出，為主控端提供告警信號；模塊提供一個自檢信號輸入腳（TEST_IN），系統開機啟動時主控端輸入一個高電平信號，模塊可以利用內部自檢線圈完成零電流自校正和漏電流自檢，確保現場應用可靠性。

BL0949MRC01封裝示意圖與管腳說明

BL0949M模塊應用方案示意圖

02漏電保護工作原理簡介

用電安全與我們的日常生活息息相關。漏電保護器作為居民配電箱中常見的安全保護裝置，主要用于防止因電氣線路老化或電器故障導致的意外漏電對人造成傷害。漏電保護器是一種通俗叫法，這類裝置在國標GB13955-2017《剩余電流動作保護裝置安裝和運行》中正式名稱是剩余電流動作保護器。正式名稱的由來是因為其核心工作原理是檢測供電系統中的剩余電流，它指的是進線電流與出線電流的矢量和，用于描述同一時刻供電系統中進線電流與出線電流的“不平衡量”。正常狀態下進線電流(Iin)與出線電流(Iout)應方向相反，大小相等，剩余電流為0；異常狀態下有漏電流通過非預期途徑（如電器金屬外殼漏電）流入大地，導致剩余電流不為0。當剩余電流Ig達到漏電保護器閾值時，觸發保護機制，切斷供電開關。

漏電保護器應用示意圖

03訂貨信息
