一、案例背景與項目痛點

案例背景

某大型現代化集裝箱港口正在推進智慧港口建設，為提升作業效率和設備協同水平，計劃將新增的自動化軌道吊系統與現有輪胎吊系統進行深度融合。新增軌道吊采用倍福CX2040系列PLC作為主控制器，通過EtherCAT總線實現對伺服驅動、傳感器等設備的精確控制；而現有輪胎吊系統采用歐姆龍CJ2M系列PLC作為控制核心，通過CJ1W-DN332模塊作為DeviceNet主站管理各類現場設備。

項目痛點

1. 協議壁壘阻礙系統集成：倍福PLC采用EtherCAT以太網協議，歐姆龍系統使用DeviceNet現場總線，兩種協議在物理層、數據鏈路層和應用層均不兼容，無法直接通信。

2. 數據孤島影響作業協同：軌道吊與輪胎吊之間無法實時交換作業指令、設備狀態和位置信息，導致調度效率低下，集裝箱轉運過程存在等待時間。

3. 安全連鎖機制缺失：兩套獨立系統間缺乏硬件級安全連鎖，緊急停機、防碰撞等安全功能無法跨系統聯動，存在安全隱患。

4. 維護成本居高不下：需要分別維護兩套獨立的控制系統，技術人員需掌握多種編程和維護技能，備品備件庫存種類繁多。

5. 系統擴展性受限：未來新增設備或系統升級時，受限于現有網絡架構，難以實現靈活的系統擴展。

二、解決方案：遠創智控YC-DNT-ECT協議轉換網關

協議轉換網關功能簡介

遠創智控YC-DNT-ECT是一款高性能的工業網關，專為解決EtherCAT與DeviceNet協議間的互操作性問題而設計：

1. 雙向協議轉換功能：實現EtherCAT與DeviceNet協議間的雙向數據透明傳輸，支持多種數據類型的自動轉換。

2. 雙從站架構設計：在EtherCAT側作為從站設備，在DeviceNet側也作為從站設備，這種智能網關設計使其能夠無縫嵌入現有系統。

3. 高性能數據采集能力：作為高效的數據采集器，支持最大1440字節的輸入輸出數據交換，刷新周期可達毫秒級。

4. 豐富的診斷功能：提供LED狀態指示、網絡診斷參數訪問，支持斷線自動重連機制。

5. 靈活的配置方式：支持網頁配置和專用配置工具，參數配置簡單直觀，支持在線調試功能。

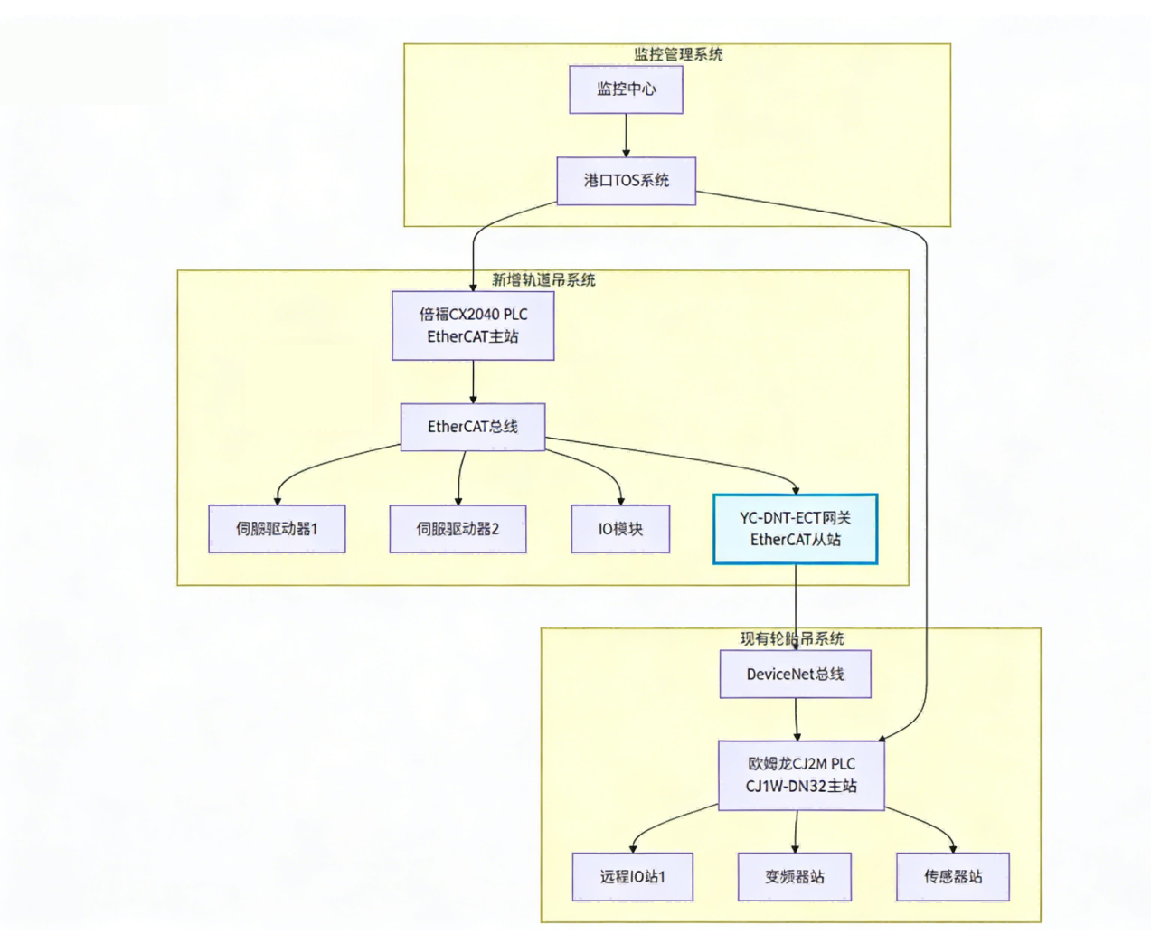

系統結構拓撲圖

三、實施過程

實施步驟

1. 網絡分析與規劃階段

- 分析現有DeviceNet網絡拓撲結構，確定網絡負載和擴展能力

- 規劃EtherCAT網絡架構，確定掃描周期和同步機制

- 制定詳細的數據映射表和通訊協議

2. 硬件安裝與連接

- 將YC-DNT-ECT網關安裝在控制柜內合適位置

- 連接EtherCAT端口至倍福PLC的EtherCAT總線

- 連接DeviceNet端口至現有DeviceNet網絡

- 配置終端電阻和網絡參數

3. 軟件配置與組態

- 在倍福TwinCAT環境中導入網關ESI文件

- 配置EtherCAT從站參數和PDO映射

- 在歐姆龍CX-Programmer中配置DeviceNet從站參數

- 設置網關網頁配置參數，建立雙向數據映射

4. 數據映射配置

- 配置DeviceNet輸入數據到EtherCAT輸出的映射

- 配置EtherCAT輸入數據到DeviceNet輸出的映射

- 設置數據轉換規則和字節順序

- 配置看門狗和故障處理機制

5. 系統調試與優化

- 進行單元測試，驗證單向數據通信

- 進行集成測試，驗證雙向數據交換

- 優化通訊周期和同步參數

- 進行72小時連續運行測試

四、應用效果對比

五、行業應用前景

1. 新能源鋰電池制造行業

鋰電池生產線的涂布、輥壓、分切、模切等工序設備通常來自不同廠商，采用多種工業協議。物聯網網關能夠實現：

- 不同品牌設備的數據采集與集成

- 生產參數的實時監控與優化

- 質量追溯數據的完整采集

2. 智能物流倉儲行業

隨著電商和新零售的發展，智能倉儲需求快速增長：

- AGV調度系統與倉儲管理系統的數據交互

- 多品牌輸送線設備的協同控制

- 倉庫環境監控與設備狀態管理

3. 食品飲料包裝行業

高速包裝生產線對設備協同要求極高：

- 灌裝機、貼標機、裝箱機的同步控制

- 生產線效率實時監控與優化

- 符合FDA和GMP規范的數據追溯

六、總結

遠創智控YC-DNT-ECT協議轉換網關在集裝箱港口的成功應用，展示了工業網關在現代工業自動化系統中的重要價值。作為智能網關和數據采集器，它不僅解決了EtherCAT與DeviceNet協議間的互聯問題，更為港口設備協同、數據集成和智能管理提供了技術基礎。

該解決方案的優勢體現在：

1. 經濟性：保護現有設備投資，避免系統整體替換的高昂成本

2. 靈活性：雙從站設計使其能夠適應各種復雜的網絡環境

3. 可靠性：工業級設計確保在港口惡劣環境下的穩定運行

4. 擴展性：為未來系統升級和功能擴展預留空間

隨著工業4.0和智能制造的發展，這種能夠打破協議壁壘、實現數據融合的物聯網網關將在更多行業發揮關鍵作用。它不僅是一個簡單的協議轉換設備，更是構建數字化工廠、實現智能制造的重要基礎設施。企業應重視這類技術在產品選型和系統規劃中的應用，以提升系統集成度和運營效率，增強市場競爭力。

未來，隨著5G、邊緣計算等技術的發展，智能網關將融合更多功能，成為工業互聯網體系中的重要節點，為各行業的數字化轉型提供更強有力的支撐。
