前 言

本文為TD-FD工程開發的指引文檔，提供工程編譯、程序加載等開發流程說明。

開發環境

Windows開發環境：Windows10 64bit

開發工具：TD_5.9.1_DR1_2025.1_NL、FD_2025.1_SP1

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

（1）請先按照《開發環境搭建》文檔安裝TD、FD等軟件以及進行JTAG驅動安裝，使用下載器（廠家：安路科技，型號：AL-LINK-FT-V1.0）連接評估板JTAG接口至PC端USB接口。

（2）請先將評估板啟動方式選擇撥碼開關設置為000(1~3)，此檔位為JTAG模式，再將評估板上電。

1TD工程的程序加載、創建與編譯

1.1 程序加載

1.1.1通過下載器加載

本章節以產品資料“4-軟件資料DemoFPGA-demosFPGA-HDL-demos”目錄下的led_flash案例為例，演示通過下載器加載程序的操作方法。此案例的功能是控制評估底板PL端的LED3進行閃爍。

在此之前，請將對應案例目錄拷貝至Windows非中文路徑下并解壓案例目錄下的project.zip壓縮包。

備注：Windows路徑有長度限制，路徑太長將會導致工程打開出錯。

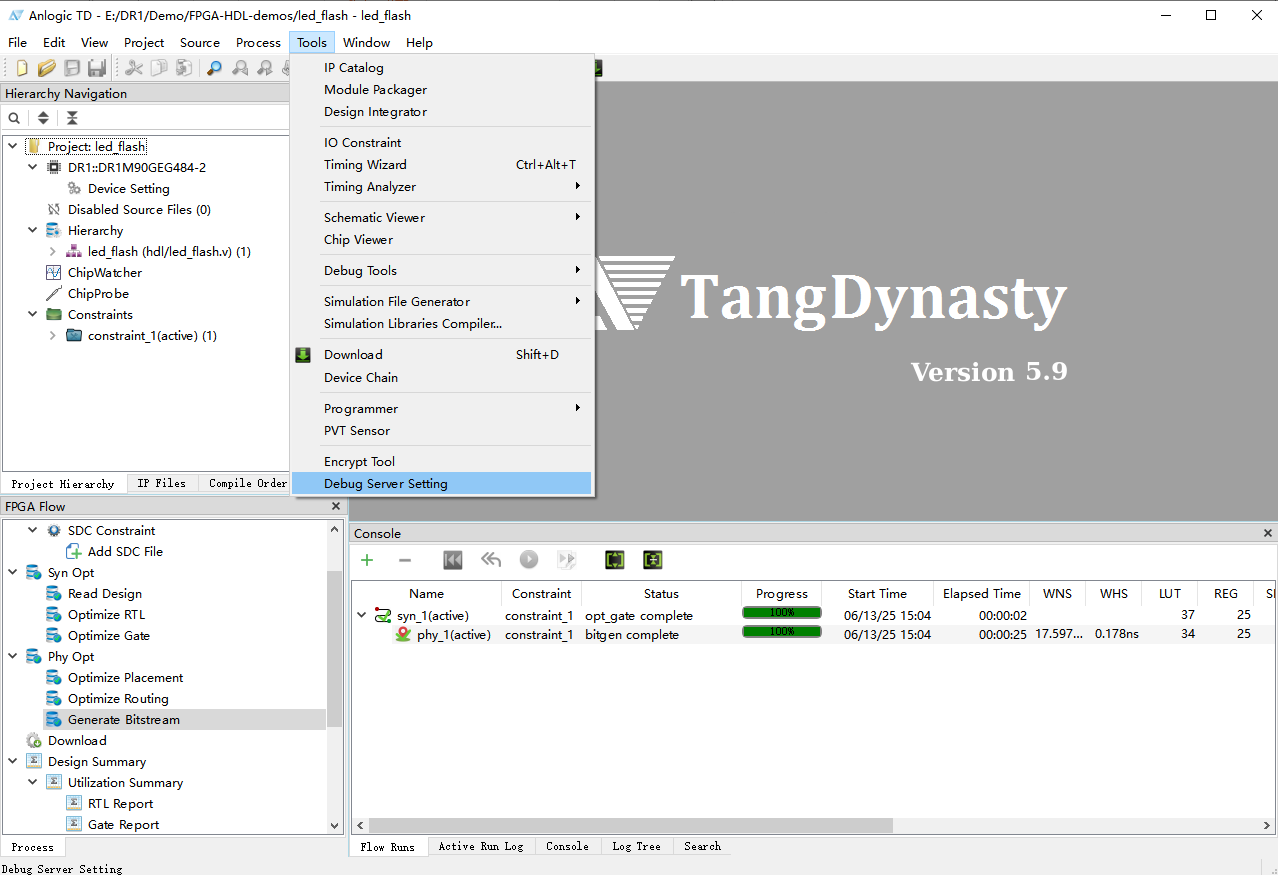

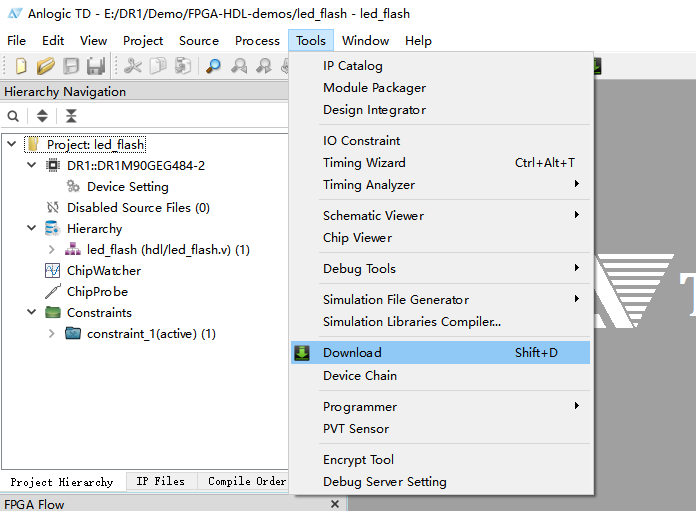

在TD軟件菜單欄中依次點擊"Tools -> Debug Server Setting"。

圖?1

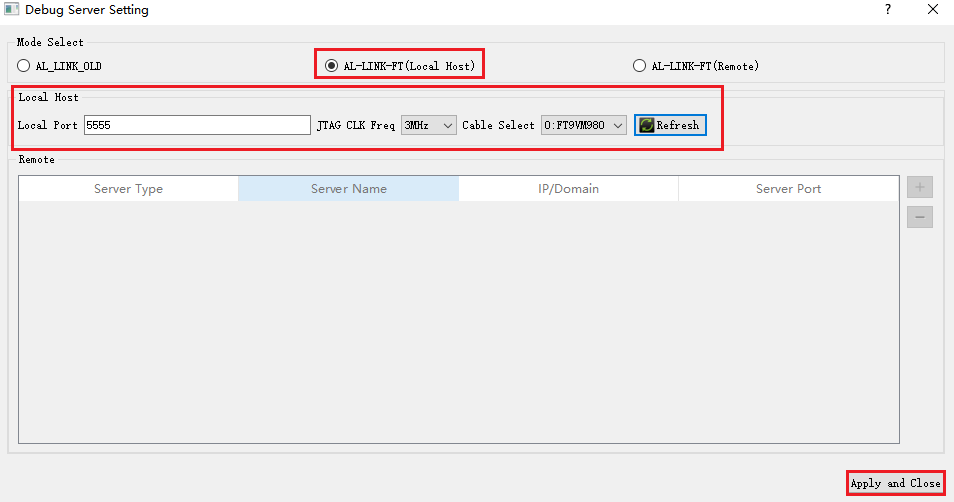

在彈出的對話框中，勾選"AL-LTHK-FT(Locsl Host)"，"Local Port"設置為5555，"JTAG CLK Freg"選擇3MHz，"Cable Select 0"選擇FT94VM980，點擊"Apply and Close"。

圖?2

將評估板上電啟動。在菜單欄中依次點擊"Tools -> Download"。

圖?3

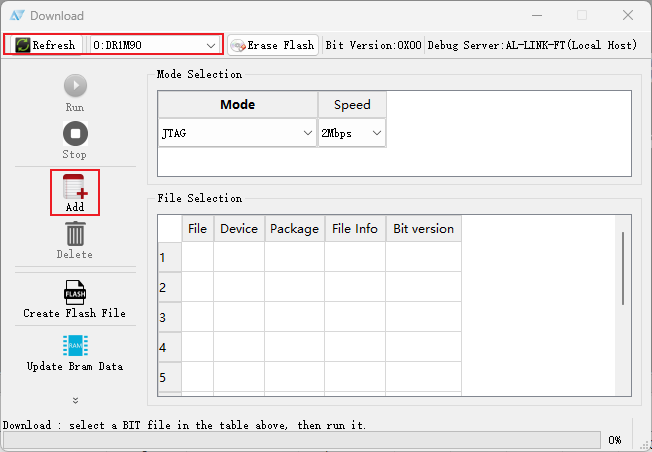

在彈出的對話框中，軟件會自動識別"0：DR1M90"，若未自動識別可點擊"Refresh"。然后點擊"Add"添加鏡像。

圖?4

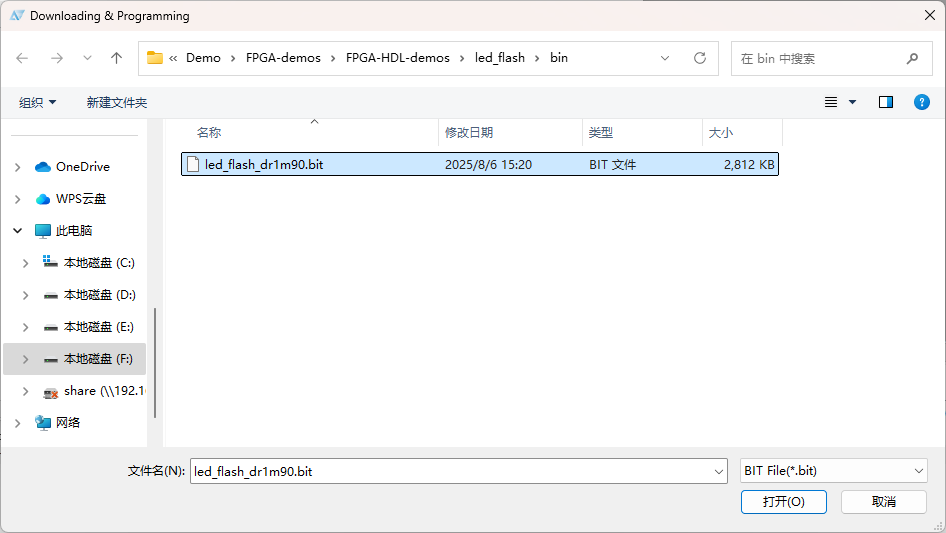

選擇led_flash_dr1m90.bit鏡像，然后點擊“打開(O)”。

圖?5

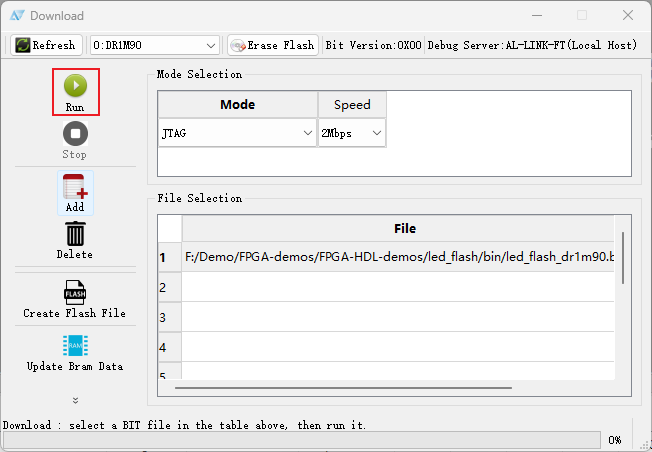

添加鏡像完成后，點擊"Run"。

圖?6

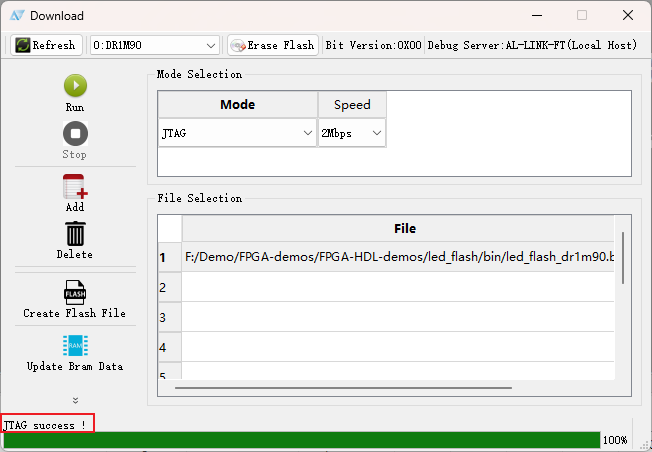

程序加載完成后，評估底板LED3將會進行閃爍。

圖?7

1.1.2通過PS端加載

本小節以產品資料“4-軟件資料DemoFPGA-demosAll-Programmable-SoC-demos”目錄下的axi_gpio_led案例為例，演示通過PS（Linux系統）加載PL工程的方法。

將dtbo動態設備樹鏡像文件和PL工程編譯生成的.bit鏡像文件拷貝至評估板文件系統的"/lib/firmware/"目錄下（若該目錄不存在，請新建）。其中.bit鏡像文件位于“4-軟件資料DemoFPGA-demosAll-Programmable-SoC-demosaxi_gpio_ledhwbin”目錄下。將PL端可執行文件重命名為system_wrapper.bit，然后執行如下命令加載PL端鏡像。

Target# mkdir -p /lib/firmware

Target# cp pl.dtbo /lib/firmware/

Target# cp axi_gpio_led_dr1m90.bit /lib/firmware/system_wrapper.bit

Target# mount -t configfs none /sys/kernel/config

Target# mkdir /sys/kernel/config/device-tree/overlays/full //創建full目錄，可根據實際情況修改

Target# echo pl.dtbo > /sys/kernel/config/device-tree/overlays/full/path //dtbo文件名稱請根據實際情況修改

圖?8

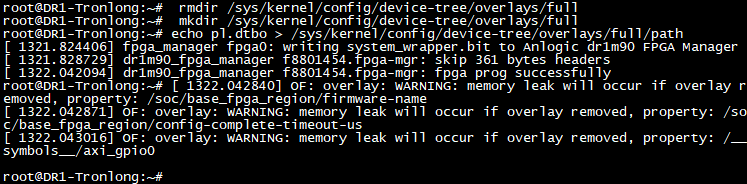

如需重新加載dtbo動態設備樹鏡像文件，請執行如下命令先刪除full目錄，再重新創建full目錄加載dtbo。

Target# rmdir /sys/kernel/config/device-tree/overlays/full

Target# mkdir /sys/kernel/config/device-tree/overlays/full

Target# echo pl.dtbo > /sys/kernel/config/device-tree/overlays/full/path

圖?9

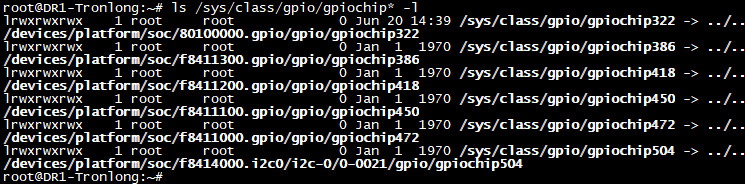

查看"/sys/class/gpio/"目錄下生成的gpiochip322節點，地址為0x80100000，與axi_gpio_led案例給AXI GPIO IP分配的地址一致。

Target# ls /sys/class/gpio/gpiochip* -l

圖?10

生成gpio322節點，配置gpio322為output。

Target# echo 322 > /sys/class/gpio/export

Target# echo out > /sys/class/gpio/gpio322/direction

圖?11

通過gpio322控制底板LED3亮滅。

Target# echo 1 > /sys/class/gpio/gpio322/value

Target# echo 0 > /sys/class/gpio/gpio322/value

圖?12

1.2 PL端動態設備樹編譯

本小節以產品資料“4-軟件資料DemoFPGA-demosAll-Programmable-SoC-demos”目錄下的axi_gpio_led案例為例，演示PL端功能相關的動態設備樹的編譯方法。

axi_gpio_led案例的動態設備樹文件pl.dtsi位于“4-軟件資料DemoFPGA-demosAll-Programmable-SoC-demosaxi_gpio_ledswlinux_systemsrc”目錄下，其內容如下。

/dts-v1/;

/plugin/;

/ {

fragment@0 {

target-path = "/soc/base_fpga_region";

#address-cells = <0x2>;

#size-cells = <0x2>;

__overlay__ {

#address-cells = <0x2>;

#size-cells = <0x2>;

firmware-name = "system_wrapper.bit";

config-complete-timeout-us = <3000000000>;

};

};

fragment@1 {

target-path = "/soc";

__overlay__ {

#address-cells = <0x2>;

#size-cells = <0x2>;

axi_gpio0: gpio@80100000{

/* AXI_GPIO: AXI_GPIO_0 */

status = "okay";

reg = <0x0 0x80100000 0x0 0x1000>;

compatible = "anlogic,axi-gpio-1.00.a";

#gpio-cells = <2>;

#interrupt-cells = <0x2>;

gpio-controller;

anlogic,interrupt-present = <0x1>;

anlogic,all-inputs = <0x0>;

anlogic,all-outputs = <0x0>;

anlogic,dout-default = <0x00000000>;

anlogic,gpio-width = <0x1>;

anlogic,gpio2-width = <0x20>;

anlogic,tri-default = <0xFFFFFFFF>;

anlogic,is-dual = <0x0>;

};

};

};

};

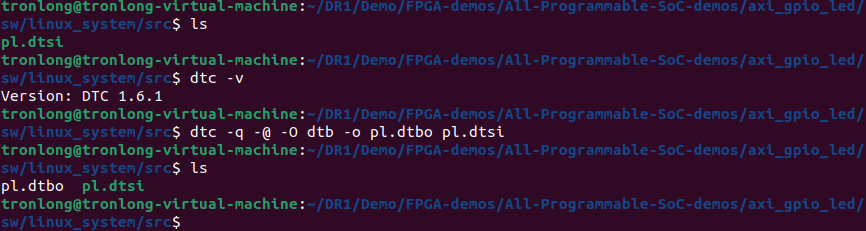

請將其拷貝至Ubuntu工作目錄，并在此目錄執行如下命令，使用dtc工具編譯動態設備樹源文件。編譯完成后，將在當前目錄下生成dtbo動態設備樹鏡像文件。

Host# dtc -v

Host# dtc -q -@ -O dtb -o pl.dtbo pl.dtsi

圖?13

1.3TD工程創建與編譯

本章節主要演示TD工程創建與編譯方法。如無需重新編譯或創建工程，請忽略本章節內容。

1.3.1創建TD工程

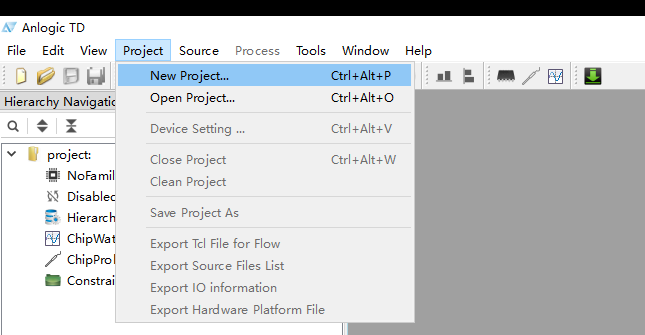

打開TD軟件，在菜單欄中依次點擊"Project -> New Project..."。

圖?14

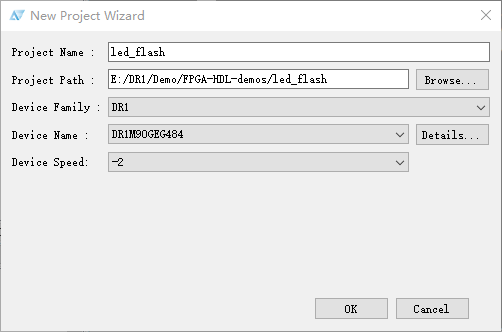

在彈出的對話框中，根據實際情況設置Project Name（工程名）和Project Path（工程存放路徑），"Device Family"選擇"DR1"，"Device Name"選擇"DR1M90GEG484"，"Device Speed"選擇"-2"，點擊"OK"創建工程。

圖?15

圖?16

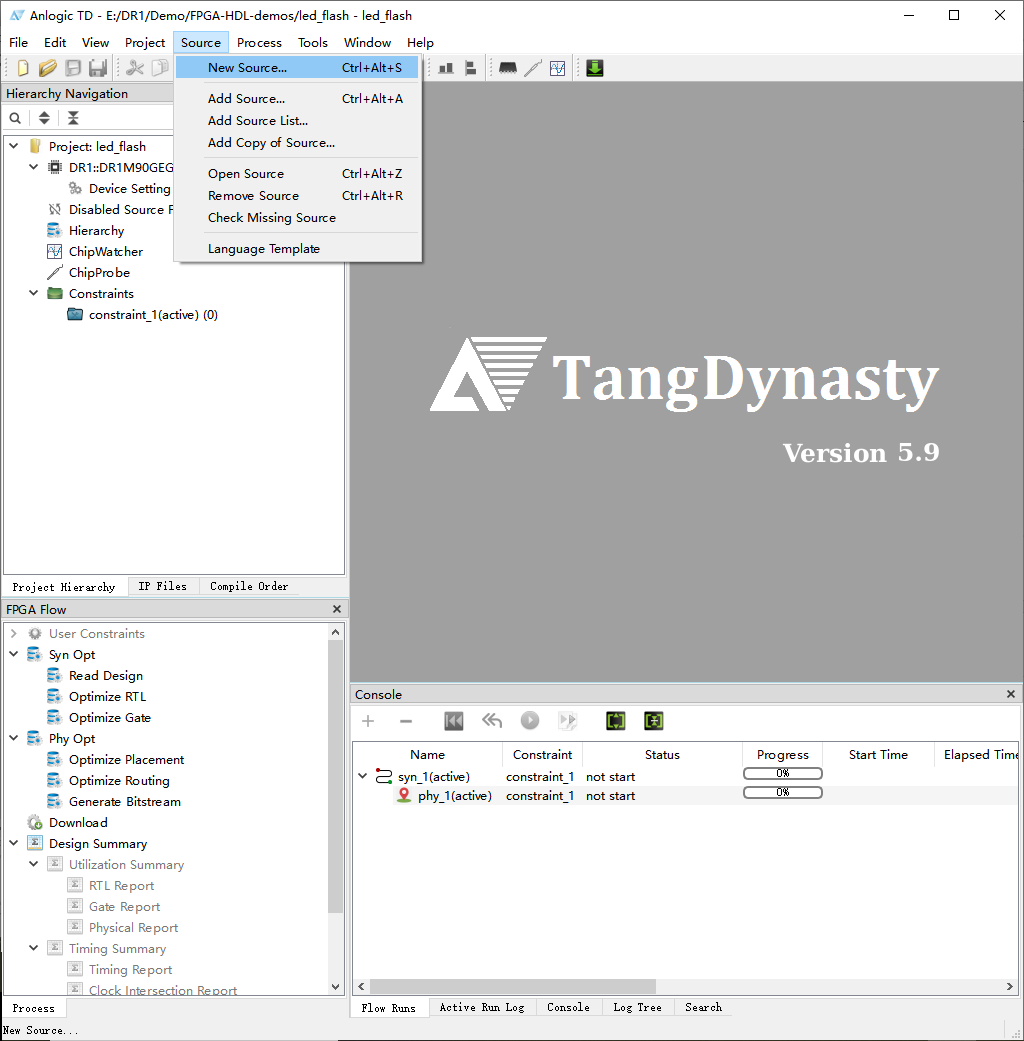

在菜單欄中依次點擊"Source -> New Source..."。

圖?17

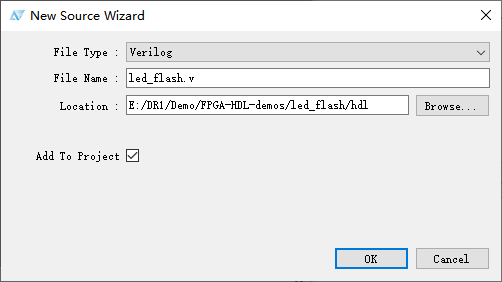

在彈出的對話框中，根據實際情況設置File Name（文件名）和Location（源碼存放路徑），"File Type"選擇"Verilog"，勾選"Add To Project"，點擊"OK"。

圖?18

圖?19

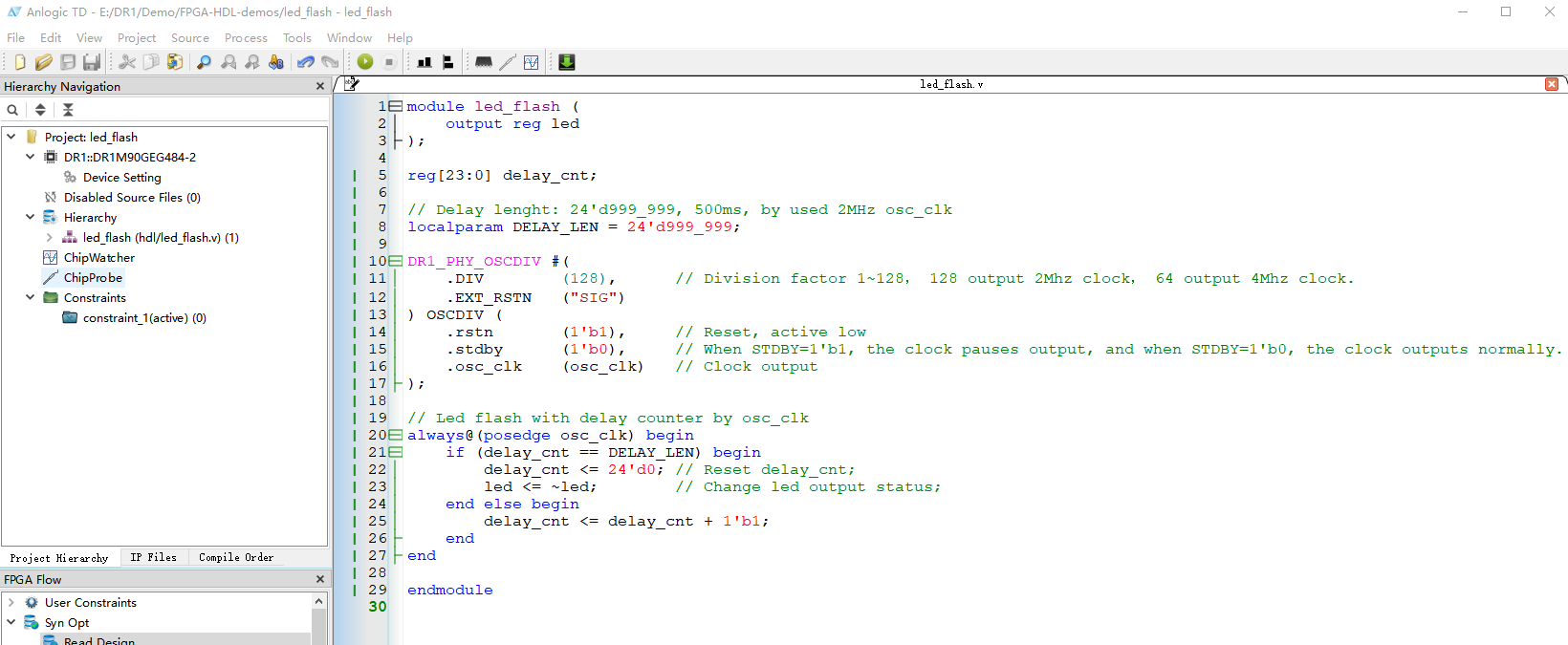

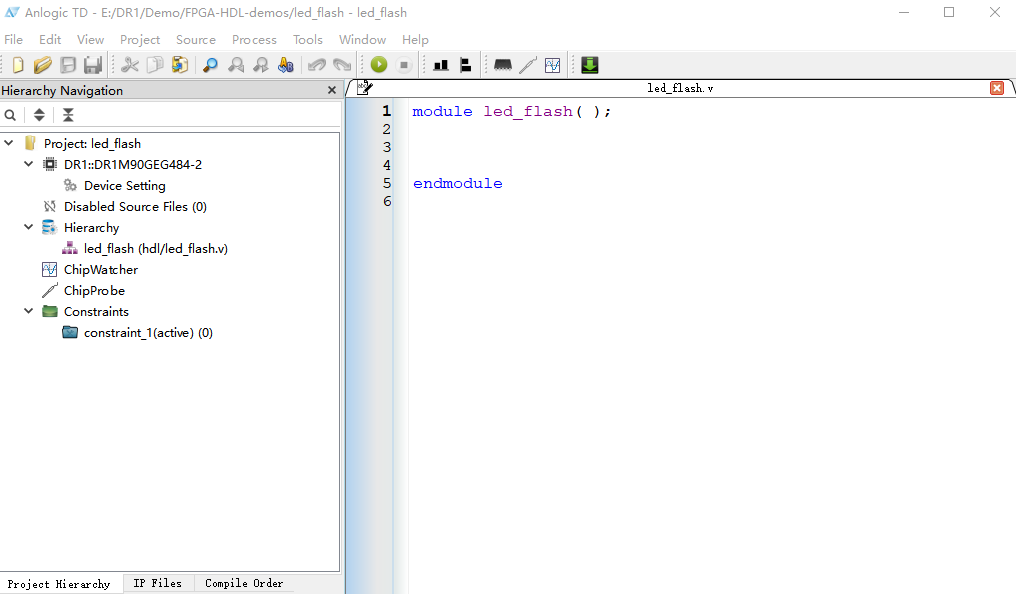

打開"led_flash.v"文件，在代碼編輯區編寫代碼并保存。

圖?20

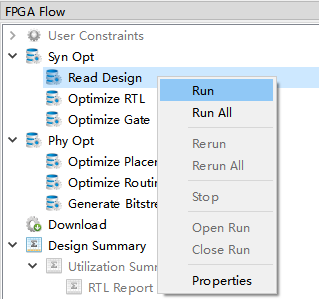

鼠標右鍵點擊"FLAG Flow"中的"Syn Opt -> Read Design"，點擊"Run"。

圖?21

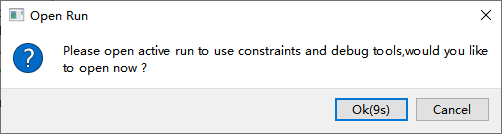

在彈窗中點擊"OK"。

圖?22

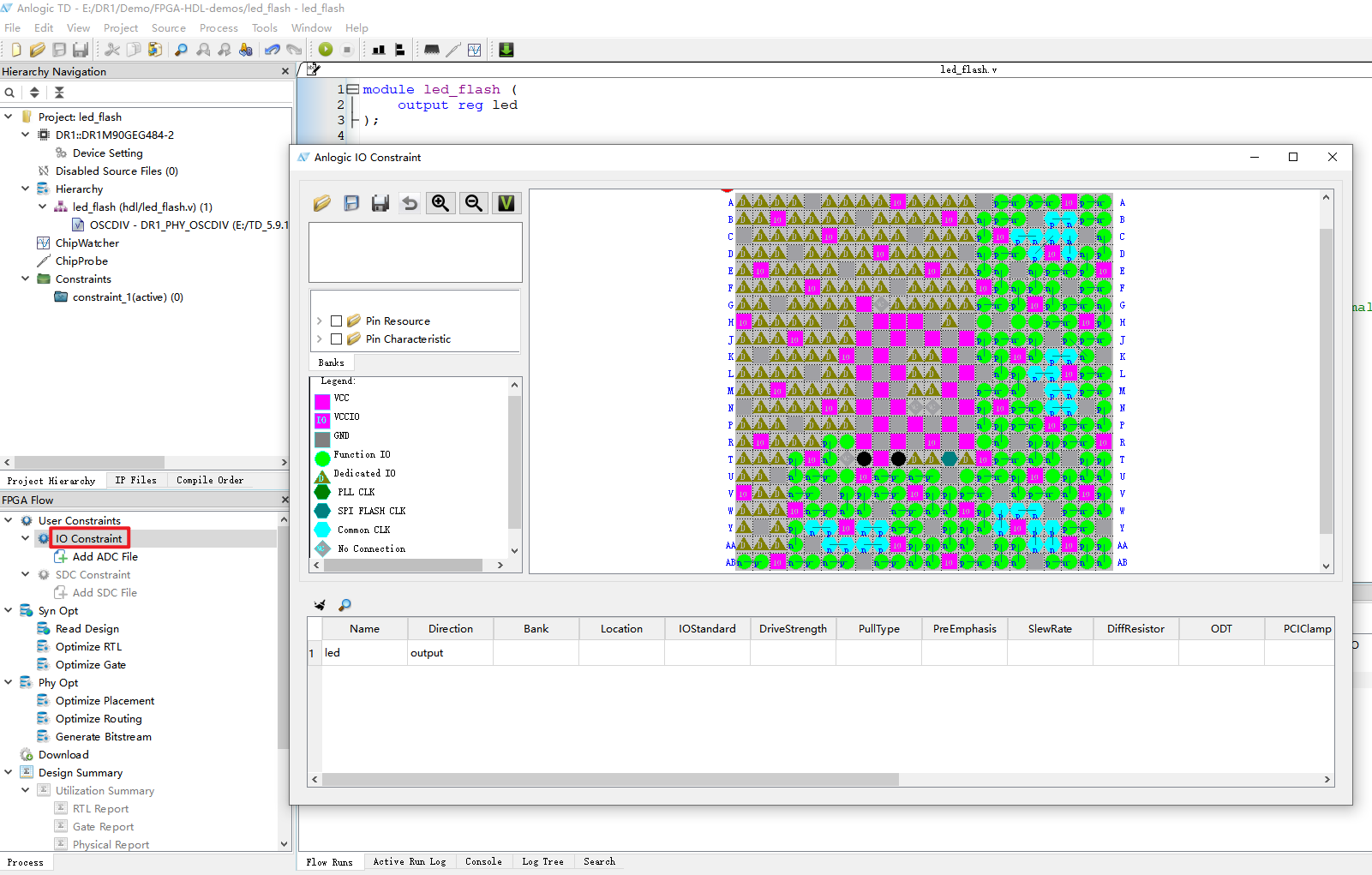

然后雙擊"FLAG Flow"中的"IO Constraint"，打開管腳分配界面。

圖?23

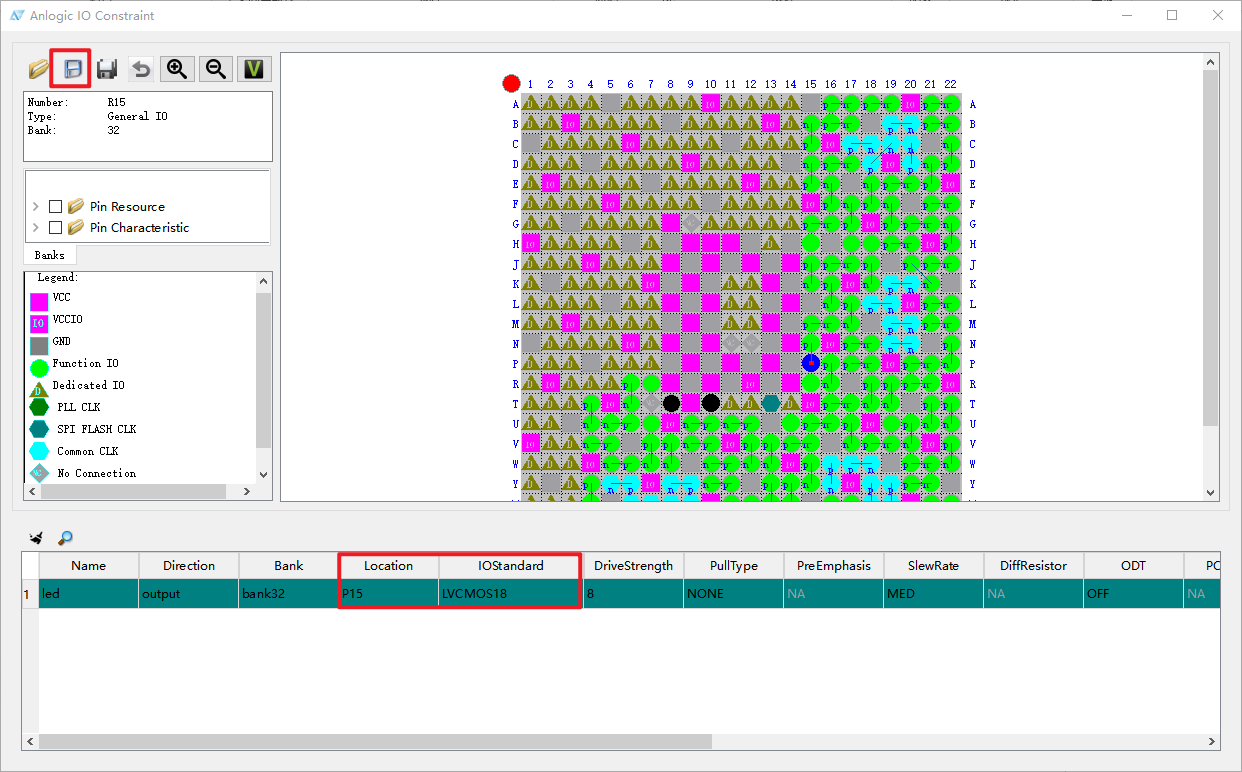

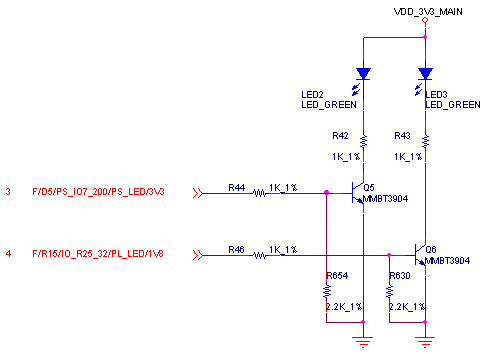

從底板原理圖可知，LED3引腳為R15，電壓1.8V，故設置"Location"為"R15"，"IOStandard"為"LVCMOS18"，并點擊保存。

圖?24?用戶指示燈原理圖

圖?25

在彈窗選擇約束文件類型，此處以選擇"Single Line"為例，然后點擊"OK"。

圖?26

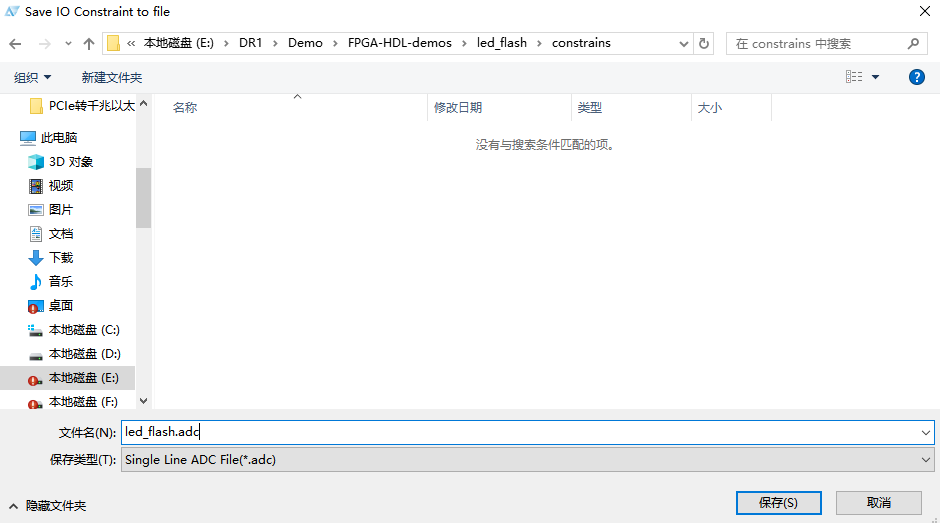

請自定義約束文件的路徑和名稱，然后點擊“保存”。

圖?27

在彈出的界面中點擊"Yes"，將約束文件添加到工程。

圖?28

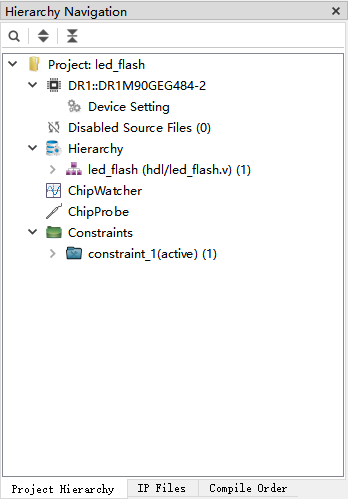

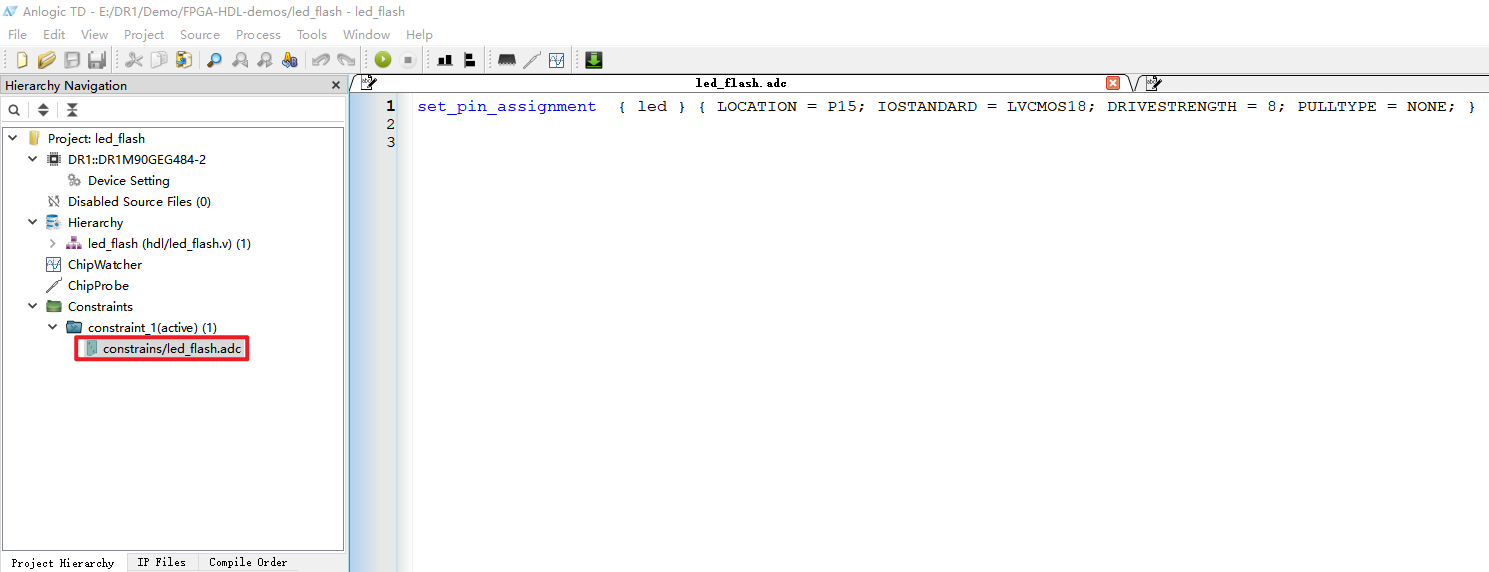

至此，已完成約束文件配置，雙擊打開"led_flash.adc"文件，可看到約束文件內容。

圖?29

1.3.2導入TD工程

打開TD軟件，在菜單欄中依次點擊"Project -> Open Project..."。

圖?30

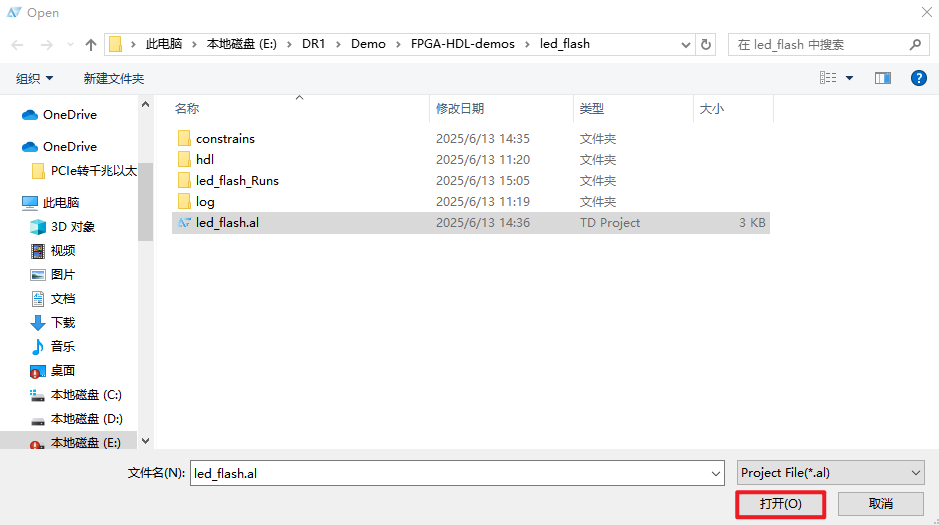

選擇需要導入的工程所在目錄下的工程文件，點擊“打開”。

圖?31

在彈出的界面中點擊"OK"。

圖?32

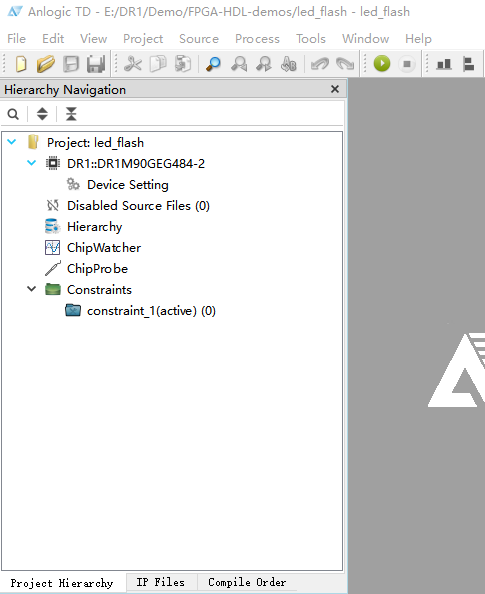

即可完成導入。

圖?33

1.3.3編譯TD工程

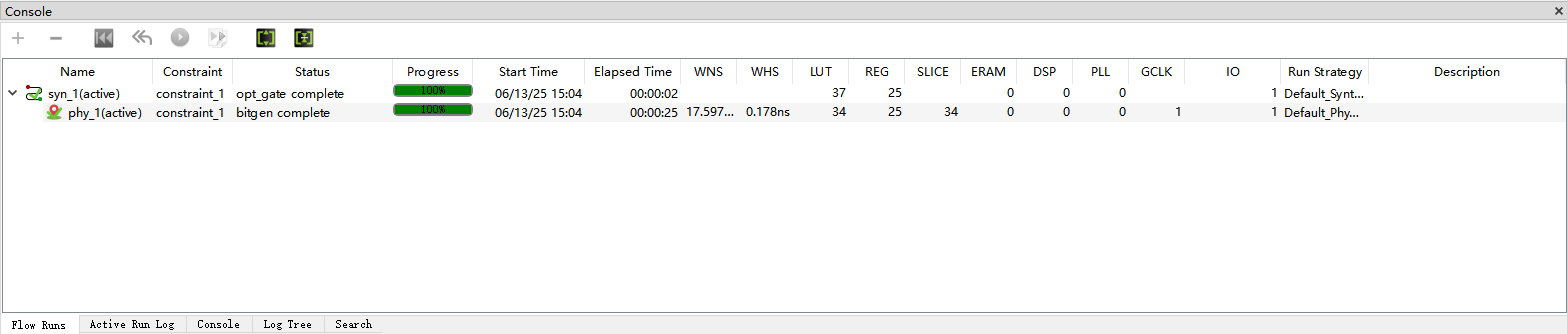

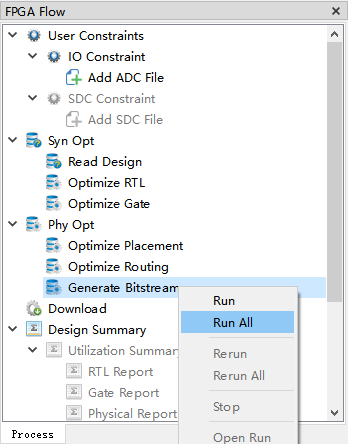

鼠標右鍵點擊"FLAG Flow"中的"Phy Opt -> Generate Bitstream"，點擊"Run All"。

圖?34

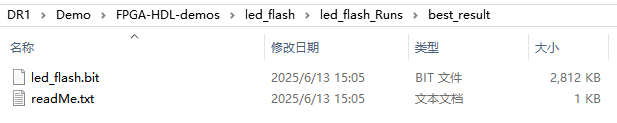

編譯完成后，在工程"xxx_Runsbest_result"目錄下將會生成.bit鏡像文件。

圖?35

圖?36

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
