1. CAN簡介

使用Socket CAN的主要目的就是為用戶空間的應用程序提供基于Linux網絡層的套接字接口。與廣為人知的TCP/IP協議以及以太網不同，CAN總線沒有類似以太網的MAC層地址，只能用于廣播。CAN ID僅僅用來進行總線的仲裁。因此CAN ID在總線上必須是唯一的。當設計一個CAN-ECU(Electronic Control Unit 電子控制單元）網絡的時候，CAN報文ID可以映射到具體的ECU。因此CAN報文ID可以當作發送源的地址來使用。

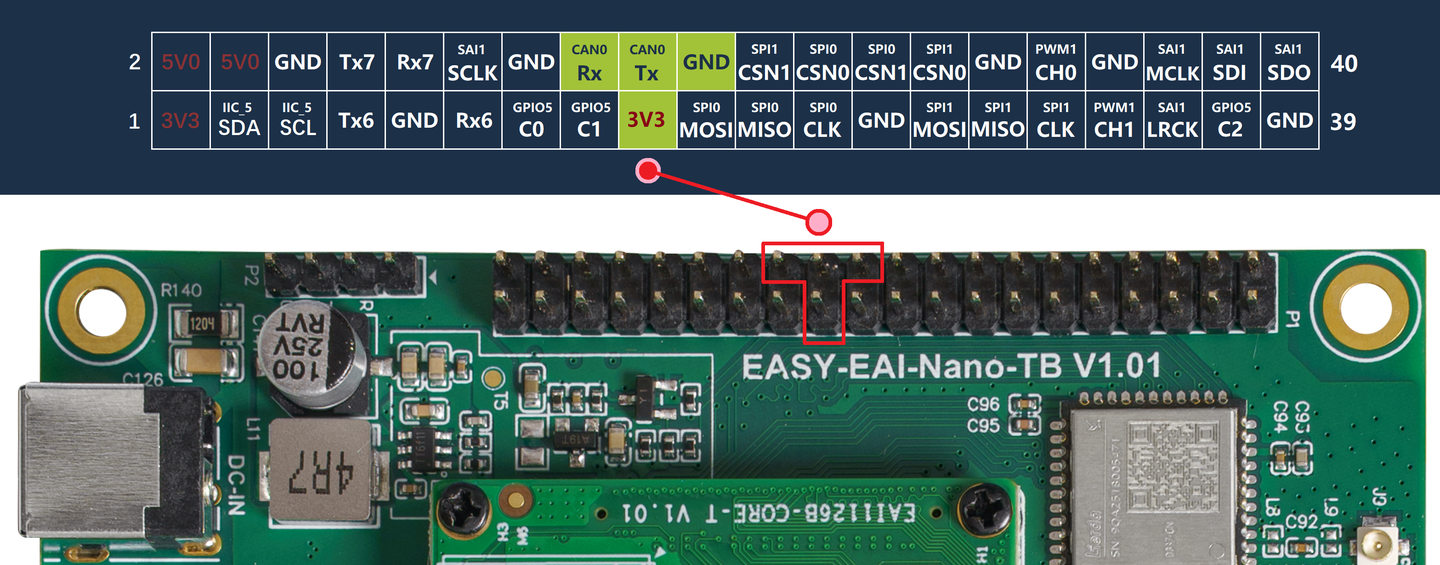

1.1 開發板的CAN資源

1.2 硬件連接

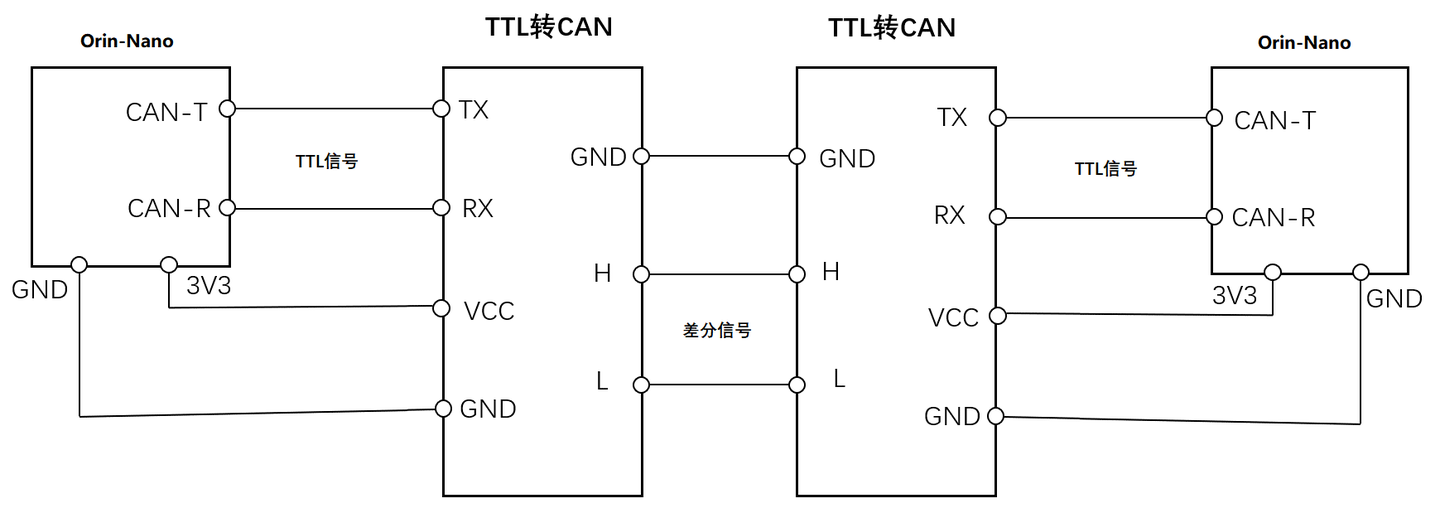

通常由CPU出來的CAN信號是TTL信號，并不是差分信號。因此需要一個CAN TTL信號轉CAN差分信號的模塊。其具體的接線圖如下所示。

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment ./run.sh

2.2 源碼下載以及例程編譯

首先，在虛擬機后臺終端，執行以下命令，創建外設單例源碼管理目錄：

cd /opt mkdir -p EASY-EAI-Nano-TB/demo

首先，到【百度網盤】上下載相關的單例程序：

鏈接：https://pan.baidu.com/s/1Br608Hiff2Xs65PzWO_qWQ?pwd=1234

提取碼：1234

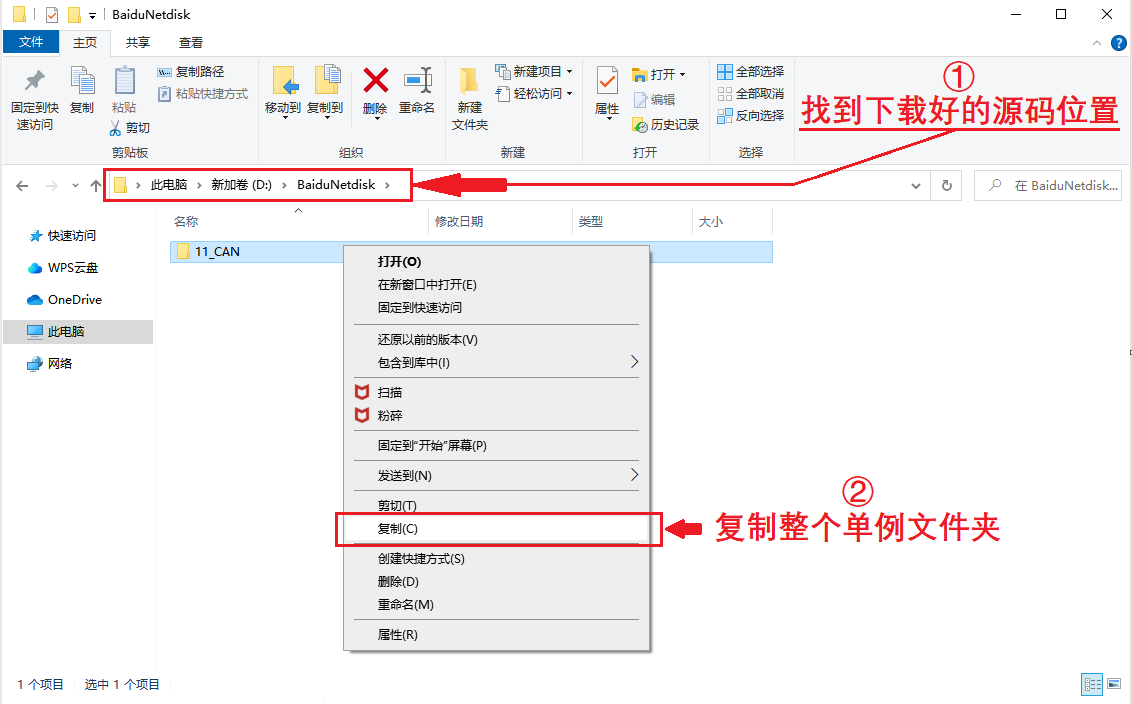

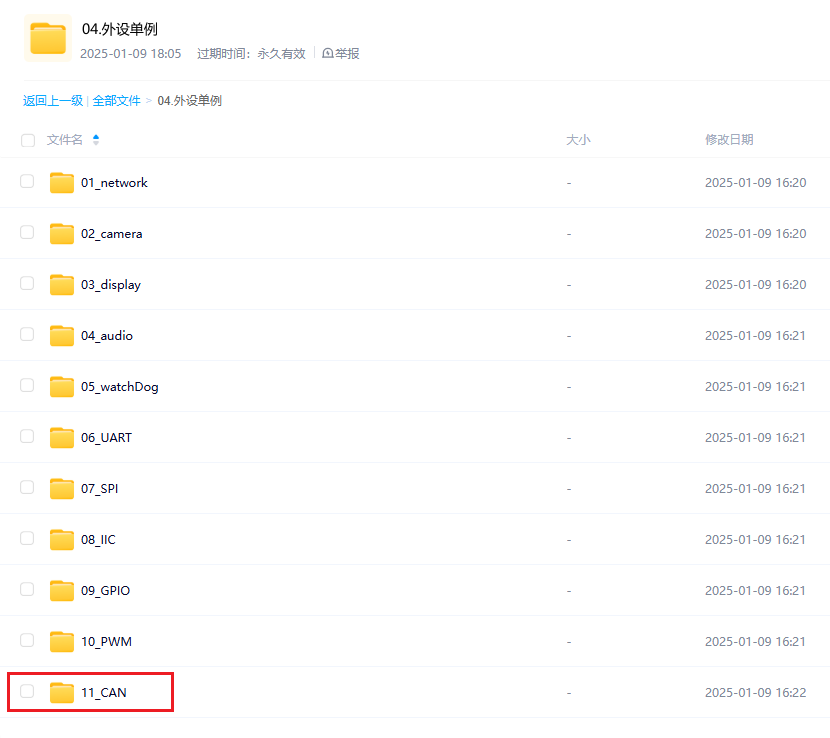

比如把單例程序下載到：此電腦\D:\BaiduNetdisk (無規定，用戶可自主選擇)，如下圖所示。

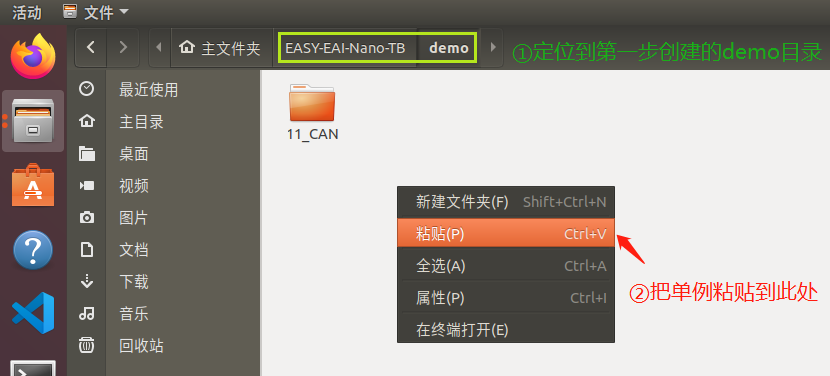

再將下載好的單例復制進入虛擬機的文件系統，過程如下圖所示。

最后，進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Nano-TB/demo/11_CAN ./build.sh

注：

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持/mnt掛載。

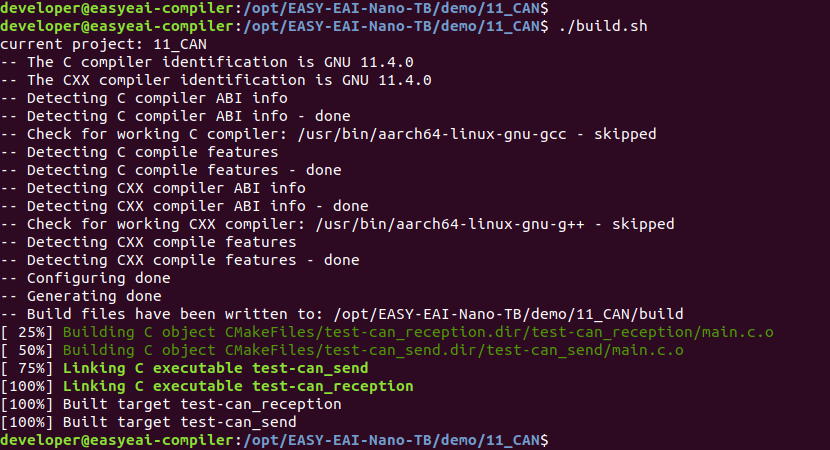

編譯成功后，會生成2個demo，一個是發送端：test-can_send，另一個是接收端：test-can_reception。并會自動部署到開發板的/userdata/目錄中。

* 此例程需要2個板卡做收發測試，所以2個板卡都需要重復上述操作。

2.3 例程運行

通過串口調試或ssh調試，進入板卡后臺，定位到例程部署的位置，如下所示：

cd /userdata

首先在一臺板卡上運行發送端，運行命令如下：

sudo ./test-can-send

然后【再在另外一臺】板卡上，運行接收端，運行命令如下：

cd /userdata sudo ./test-can-reception

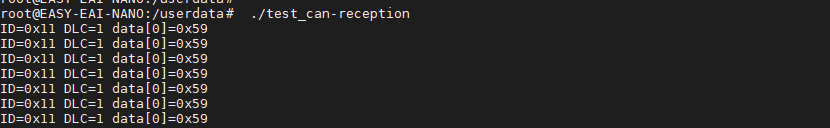

【接收端】執行效果如下所示。

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. CAN操作API說明

3.1 創建socketcan套接字操作

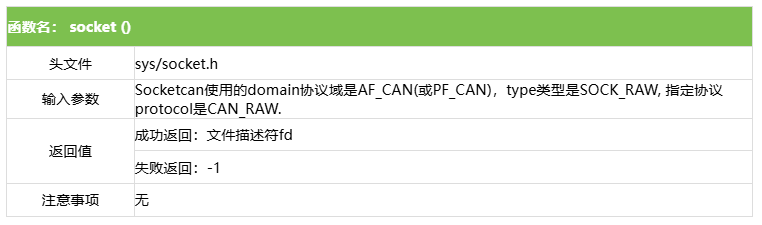

創建socketcan套接字操作函數原型如下所示。

int socket(int domain, int type, int protocol);

具體介紹如下所示。

3.2 指定本地網絡接口地址操作

指定本地網絡接口地址函數原型如下所示。

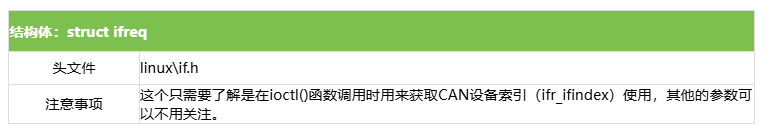

int ioctl(int fd, unsigned long request, ...);

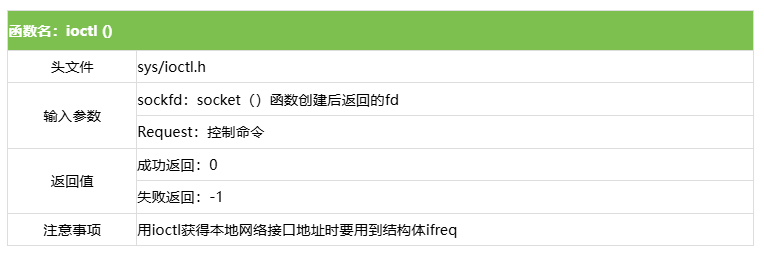

具體介紹如下所示。

3.3 綁定地址結構操作

綁定地址結構函數原型如下所示。

int bind(int sockfd, const struct sockaddr *addr,socklen_t addrlen);

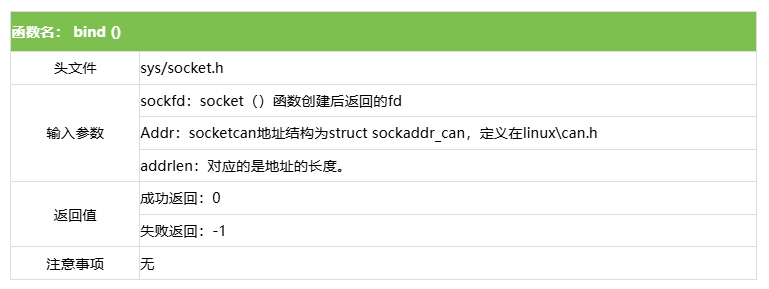

具體介紹如下所示。

3.4 設置CAN過濾器操作

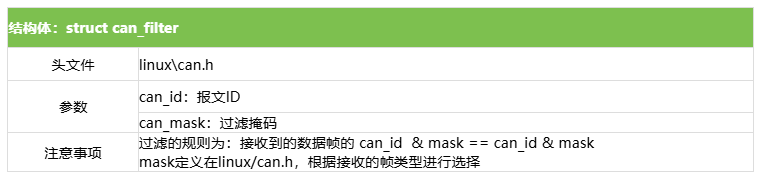

設置CAN過濾器操作函數原型如下所示。

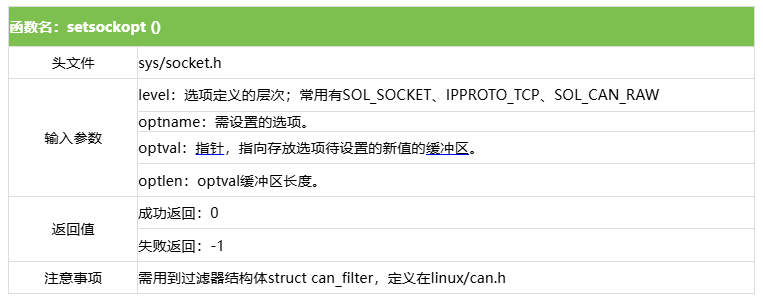

int setsockopt(int sockfd, int level, int optname, const void *optval, socklen_t optlen);

3.5 CAN定義報文格式操作

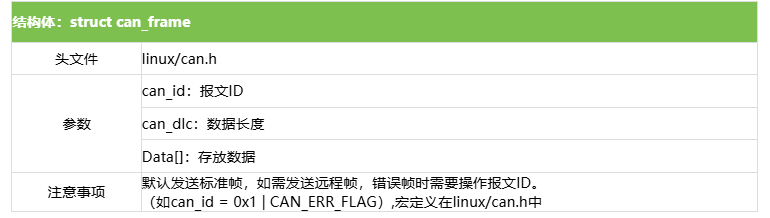

CAN定義報文格式如下所示。

4. CAN通信例程

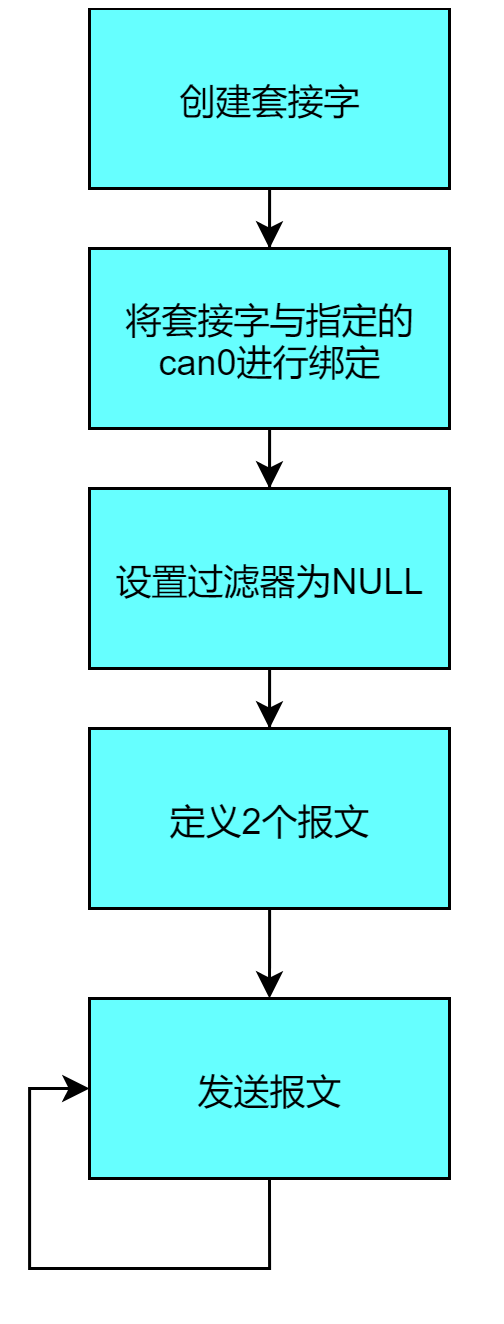

【發送端】例程源碼為11_CAN/test-can_send/main.c，操作流程如下。

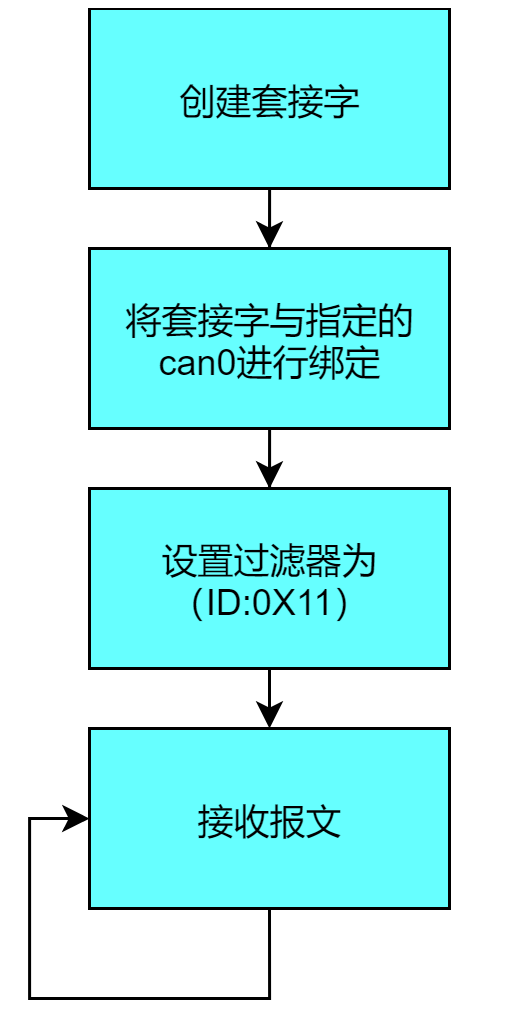

【接收端】例程源碼為11_CAN/test-can_send/main.c，操作流程如下。

參考例程如下所示。

發送端例程：

/* 將CAN0波特率設置為500000 bps */ #define ip_cmd_set_can_params "ip link set can0 type can bitrate 500000 triple-sampling on" /* 打開CAN0 */ #define ip_cmd_open "ifconfig can0 up" /* 關閉CAN0 */ #define ip_cmd_close "ifconfig can0 down" int main() { int fd, nbytes; struct sockaddr_can addr; struct ifreq ifr; struct can_frame frame[2] = {{0}}; system(ip_cmd_close); system(ip_cmd_set_can_params); system(ip_cmd_open); fd = socket(PF_CAN, SOCK_RAW, CAN_RAW);//創建套接字 strcpy(ifr.ifr_name, "can0" ); ioctl(fd, SIOCGIFINDEX, &ifr); //指定 can0 設備 addr.can_family = AF_CAN; addr.can_ifindex = ifr.ifr_ifindex; bind(fd, (struct sockaddr *)&addr, sizeof(addr));//將套接字與 can0 綁定 //禁用過濾規則，本進程不接收報文，只負責發送 setsockopt(fd, SOL_CAN_RAW, CAN_RAW_FILTER, NULL, 0); //生成兩個報文 frame[0].can_id = 0x11; frame[0]. can_dlc = 1; frame[0].data[0] = 'Y'; frame[1].can_id = 0x22; frame[1]. can_dlc = 1; frame[1].data[0] = 'N'; //循環發送兩個報文 while(1) { nbytes = write(fd, &frame[0], sizeof(frame[0])); //發送 frame[0] printf("write ret:%d",nbytes); if(nbytes != sizeof(frame[0])) { printf("Send Error frame[0]\n!"); break; //發送錯誤，退出 } sleep(1); nbytes = write(fd, &frame[1], sizeof(frame[1])); //發送 frame[1] if(nbytes != sizeof(frame[1])) { printf("Send Error frame[1]\n!"); break; } sleep(1); } close(fd); return 0; }

接收端例程：

/* 將CAN0波特率設置為500000 bps */ #define ip_cmd_set_can_params "ip link set can0 type can bitrate 500000 triple-sampling on" /* 打開CAN0 */ #define ip_cmd_open "ifconfig can0 up" /* 關閉CAN0 */ #define ip_cmd_close "ifconfig can0 down" int main() { int fd, nbytes; struct sockaddr_can addr; struct ifreq ifr; struct can_frame frame; struct can_filter rfilter[1]; system(ip_cmd_close); system(ip_cmd_set_can_params); system(ip_cmd_open); fd = socket(PF_CAN, SOCK_RAW, CAN_RAW); //創建套接字 strcpy(ifr.ifr_name, "can0" ); ioctl(fd, SIOCGIFINDEX, &ifr); //指定 can0 設備 addr.can_family = AF_CAN; addr.can_ifindex = ifr.ifr_ifindex; bind(fd, (struct sockaddr *)&addr, sizeof(addr)); //將套接字與 can0 綁定 //定義接收規則，只接收表示符等于 0x11 的報文 rfilter[0].can_id = 0x11; rfilter[0].can_mask = CAN_SFF_MASK; //設置過濾規則 setsockopt(fd, SOL_CAN_RAW, CAN_RAW_FILTER, &rfilter, sizeof(rfilter)); while(1) { nbytes = read(fd, &frame, sizeof(frame)); //接收報文 //顯示報文 if(nbytes > 0) { printf("ID=0x%X DLC=%d data[0]=0x%X\n", frame.can_id, frame.can_dlc, frame.data[0]); } } close(fd); return 0; }
