前言

在汽車引擎的轟鳴與工業設備的持續運轉中，可靠性的價值遠超一切。一個微小傳感元件的瞬間失靈，可能導致系統故障、產線停滯，甚至關乎安全。納芯微電子推出的NSM1011，正是一款為應對極端挑戰而生的車規級單極霍爾效應開關。它將“極致可靠”刻入基因，致力為高要求場景提供精準的位置感知。


一核心定位：車規級單極傳感器

與適用于“有無檢測”的全極型開關不同，NSM1011是一款3線固定靈敏度的單極型霍爾開關，這意味著它專為需要明確方向性判斷的場景設計，例如檢測電機轉子的特定磁極、活塞的精確行程終點，或是車門鎖止的確定狀態等。其核心優勢集中在高集成度與車規級品質：

功能集成：內部集成了旋轉電流霍爾板、溫度傳感器、施密特觸發器和帶短路保護的漏極開路輸出，可將變化的外部磁場信號轉換為數字電壓信號，實現精確的位置檢測；集成高精度溫度補償電路，支持Flat、SmCo、NdFeB、Ferrite等多種材料溫度特性匹配，在全工作溫度范圍內穩定磁開關閾值（Bop/Brp），避免溫度波動導致的誤動作。

磁特性細分：提供多檔靈敏度選項（A-E檔），Bop范圍覆蓋0.8~17.5mT，Brp范圍0.1~15mT，磁滯Bhys 0.4~35mT，可根據不同應用場景靈活選型（如小磁場檢測選A檔，強磁場場景選E檔）。

車規基因：NSM1011遵循ISO 26262:2011標準開發，支持ASIL A功能安全等級，這不僅僅是在消費級元件上做參數提升，而是全面契合車規可靠性體系的專業設計。

此外，該產品還包括許多特殊的內置設計，以最大限度地提高系統的穩健性，如反向電源保護、輸出限流、過壓保護、EMC保護及熱關斷保護等，可應用于汽車12V電池直接供電等惡劣環境。

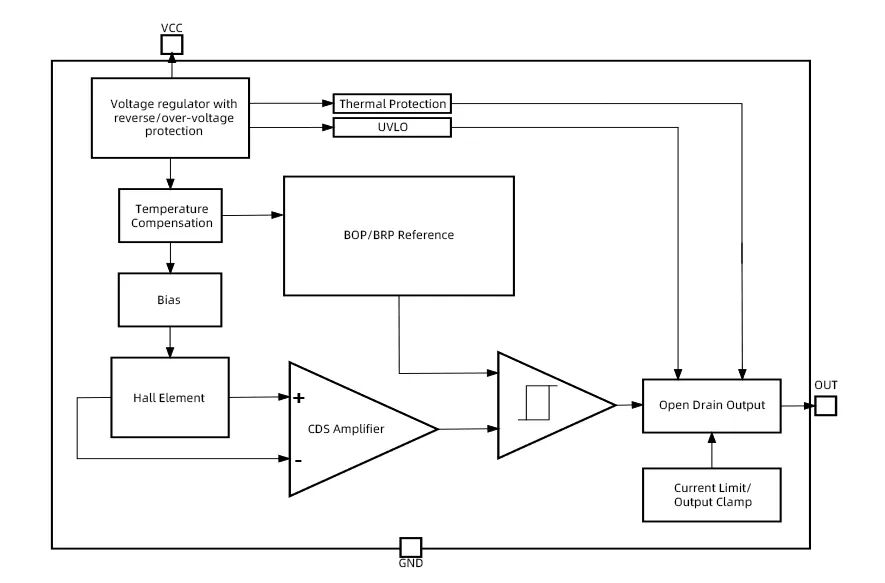

功能框圖

二極致可靠：特性剖析

傳統霍爾開關的性能邊界，在車規標準前顯得格外清晰：消費級器件可能滿足0~80℃的工作范圍，但無法承受150℃的極端高溫；它們能在5V穩定電壓下運行，卻不一定能在12V汽車電源的負載突降浪涌中幸存。而NSM1011的車規級標準并非空談，它是由一系列經過嚴苛驗證的核心特性所構筑：

1、無懼電源風暴：超寬電壓與強大保護

在真實的汽車電子系統中，負載突降、冷啟動等工況會導致電源網絡產生大幅浪涌。NSM1011的通用版本具備2.7V至28V的工作電壓范圍，微功耗版本支持3.1V至28V，其能從容應對從低功耗待機到全負荷運行的各種狀態；引腳可承受高達-20V~38V的電壓沖擊，并集成了反向電源保護，為系統提供了強大的“電源免疫力”，降低了因電源異常導致的失效風險。

2、征服極端溫度：150℃環境下的穩定表現

高溫下的可靠性最為可貴。NSM1011的工作環境溫度（TA）范圍為-40℃~150℃，結溫（TJ（MAX））為175℃，確保在汽車引擎艙、電機殼體旁等高溫熱點附近仍能穩定工作。其內部集成的高精度溫度補償電路，能在全溫度范圍內自動修正霍爾元件的靈敏度漂移，確保檢測精度。

3、權威認證加持：可信賴的基石

作為一款目標應用于高可靠系統的傳感器，NSM1011已通過AEC-Q100 Grade 0認證，這是目前車規集成電路可靠性測試的最高等級，意味著即使在嚴苛的車用環境下（環境溫度150℃）仍能保證長期可靠性。同時支持ISO 26262功能安全流程與ASIL A等級的系統應用，水分敏感等級（MSL）為一級，再搭配其±8kV HBM的ESD防護能力，確保了在生產、裝配及使用中的堅固耐用。

4、性能與能效的平衡

NSM1011具備優異的輸出性能：輸出飽和電壓典型0.12V、最大0.3V（Vcc=12V、Iout=10mA），輸出上升時間0.06μs、下降時間0.1μs（Cload=22pF、Rpull-up=1kΩ）；通用版本最大開關頻率50kHz，微功耗版本3.9Hz，滿足不同響應速度需求。

在保證高性能的同時，NSM1011還提供了靈活的電源管理模式：微功耗版本，其靜態電流可低至65uA（通用版本典型2.5mA），對于某些需要始終供電的傳感器網絡而言，有效減輕了系統功耗負擔，實現了性能與能效的卓越平衡。

三典型應用：賦能核心系統

NSM1011的高可靠性特質，可成為以下應用的理想選擇：

汽車執行器與電機控制：精準檢測車窗升降器、天窗、電動座椅、冷卻風扇、雨刮電機的極限位置，實現可靠堵轉保護與精準行程控制。在BLDC電機中，用于精確的轉子位置檢測與電機換相，支持3相BLDC電機換相，保障電機平穩運行。

車身位置傳感：用于檢測車門、后備箱、充電蓋板的開閉狀態，以及剎車踏板、換擋桿的精確位置識別，信號精準、可靠。

工業自動化與驅動：在變頻器、伺服驅動中用作速度或位置反饋，在工業閥門、氣缸上作為高可靠性的限位開關，耐受工廠環境的油污、震動與溫度循環。

新能源與基礎設施：在電池管理系統（BMS）的接觸器狀態檢測、充電樁的鎖止裝置傳感等場景中，提供適應戶外惡劣環境的穩定感知能力。

四

市場價值：超越元件本身

選擇NSM1011，還將收獲超越元件本身的額外市場價值：

系統級降本：其超強的電源耐受性和保護能力，可減少外部保護電路，簡化系統設計，從而降低整體BOM成本和PCB面積。

可靠性紅利：車規級品質和多重防護設計，大幅降低傳感器因惡劣環境因素（高溫、電源浪涌、靜電）失效導致的售后維修風險和額外成本。

助力安全升級：支持ISO 26262功能安全與ASIL A等級，為終端產品的安全認證提供經權威驗證的硬件基礎，助力提升產品安全等級。

• 供應與兼容保障：采用行業標準的SOT-23-3和TO-92S封裝，無鉛（Pb）且符合RoHS標準，便于設計導入和替換兼容，納芯微成熟的供應鏈體系也為大規模穩定交付提供保障。

引腳視圖

五

值得信賴的伙伴

在智能化、電動化浪潮席卷汽車與工業領域的今天，系統的復雜性、環境的適用性都對基礎元件的可靠性提出了嚴苛的要求。納芯微NSM1011車規級單極霍爾開關，以高品質堅守在無數關鍵系統的感知前線，用自身堅定的精準，守護著每一次控制的進行，確保著系統運行的安定。對于追求極致可靠、志在打造標桿產品的工程師而言，NSM1011是一個值得托付信賴的伙伴。
