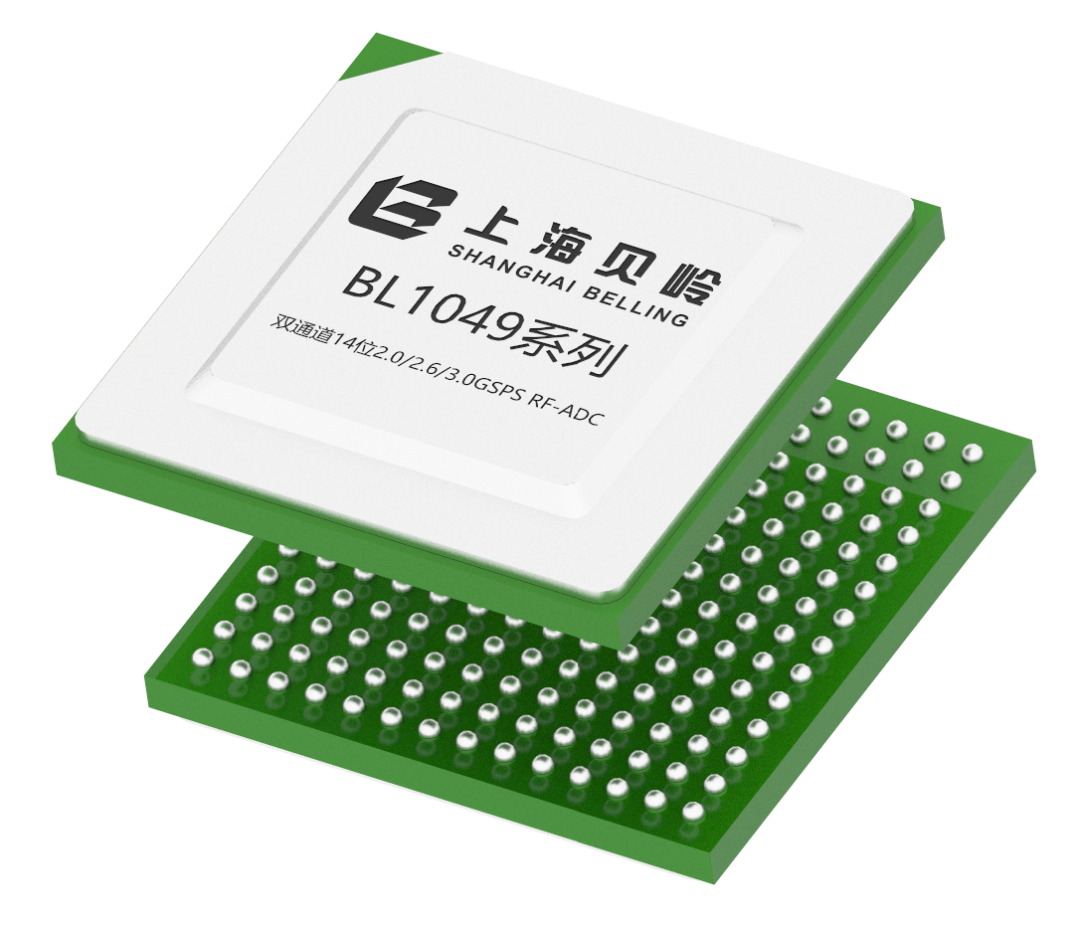

上海貝嶺最新推出雙通道、14位、2.0GSPS/2.6GSPS/3GSPS模數轉換器BL1049系列產品。

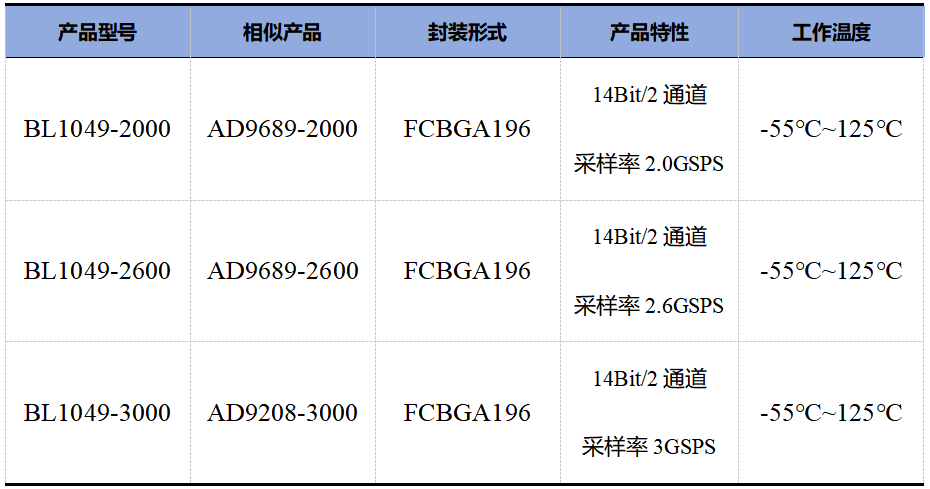

該系列產品具有片上電壓緩沖器和采樣保持電路，專為低功耗、小尺寸和易用性而設計，產品型號如下：

應用場景

多頻段和多模數字接收器

無線通信基站

電子測試和測量系統

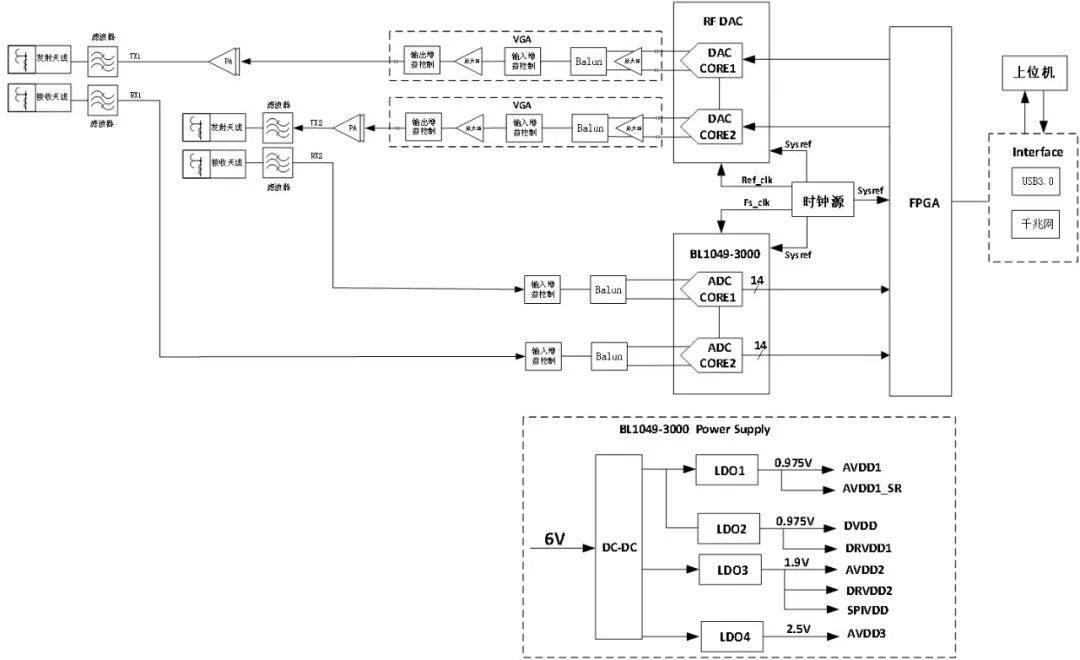

典型應用框圖

BL1049系列產品支持直接采樣高達3.5 GHz的寬帶寬模擬信號的通信應用。雙通道ADC內核采用多級差分流水線架構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬輸入，支持各種用戶可選輸入范圍。集成電壓基準簡化了設計考慮，同時模擬輸入和時鐘信號為差分輸入。數據輸出可通過交叉多路復用器在內部連接到四個數字下變頻器（DDC）。每個DDC由多個級聯信號處理級組成：一個48位頻率轉換器（數控振蕩器（NCO））和多級級聯實現的抽取濾波器。

NCO可以通過在通用輸入/輸出（GPIO）引腳選擇多達三個頻段。BL1049系列的DDC工作模式可通過SPI可編程配置選擇。

用戶可以將JESD204B高速串行輸出配置為單通道、雙通道、四通道和八通道，具體取決于DDC配置和接收邏輯器件的可接受通道速率。通過SYSREF±和SYNCINB±輸入引腳支持多器件同步。芯片串行接口速率最高支持16Gbps。

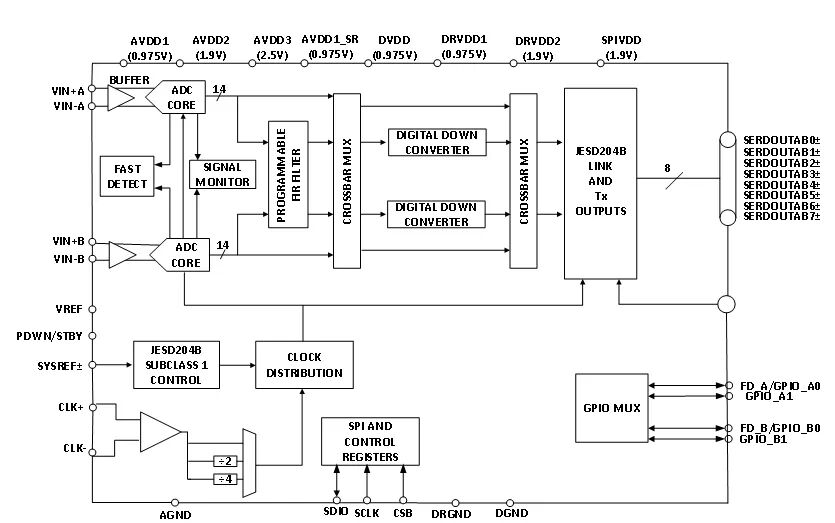

BL1049系列系統框圖

產品特性

高輸入帶寬

高采樣速率

JESD204B數字接口

DDC下變頻

BL1049系列產品內置一個穩定、精確的0.5V基準電壓源，集成電壓基準可以簡化系統設計。

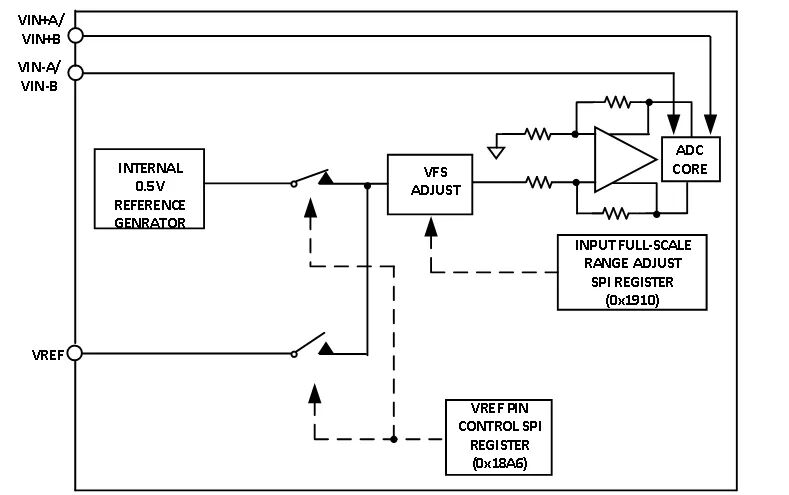

內部參考配置和控制

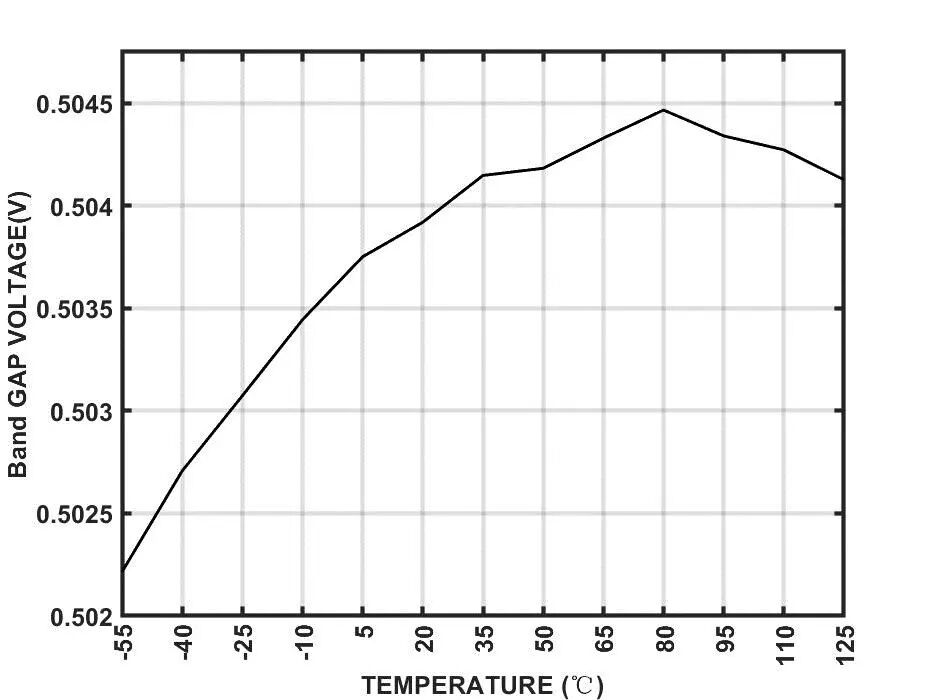

典型參考電壓（VREF）溫漂

性能參數

BL1049系列產品全溫范圍內具有出色的動態性能和靜態性能，可以在復雜的工作環境中很好的工作。

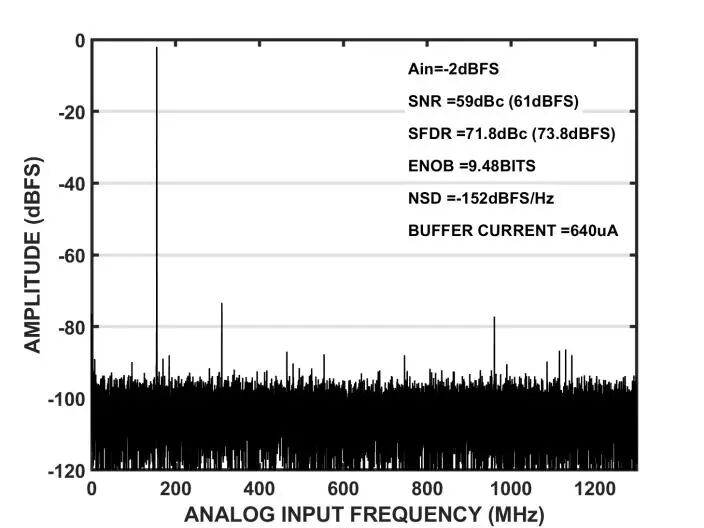

典型單音 FFT (fIN = 155MHz)

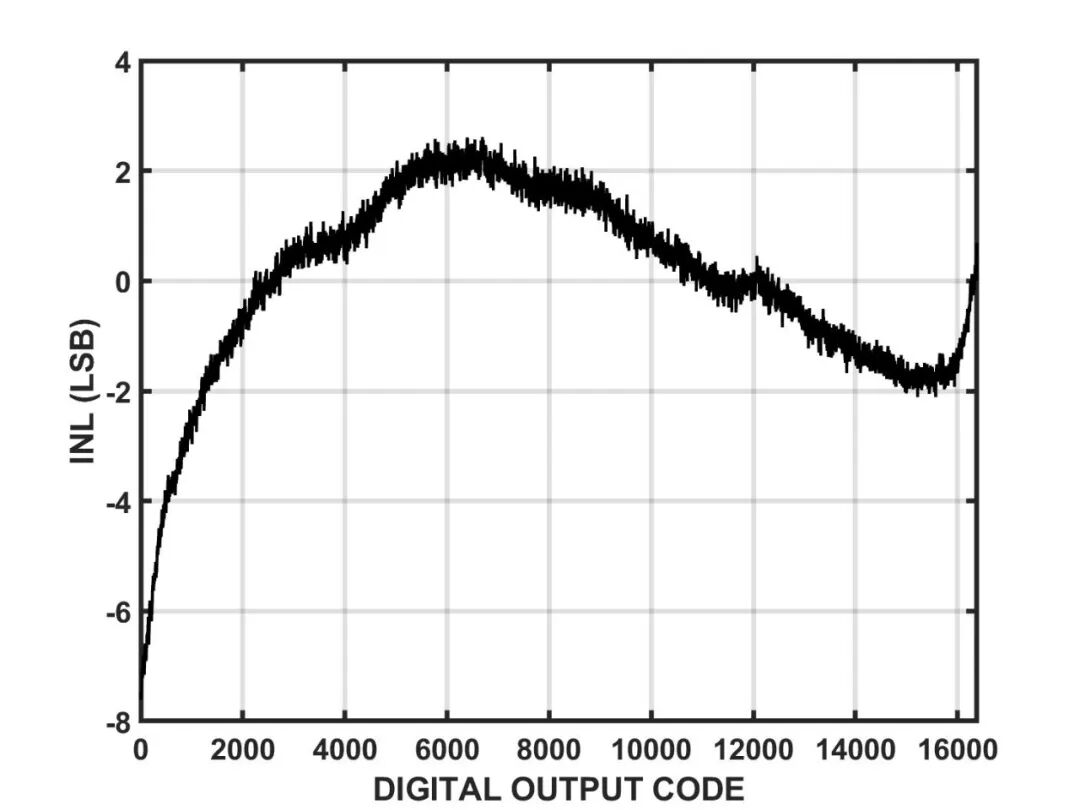

典型INL誤差（fIN=155MHz）

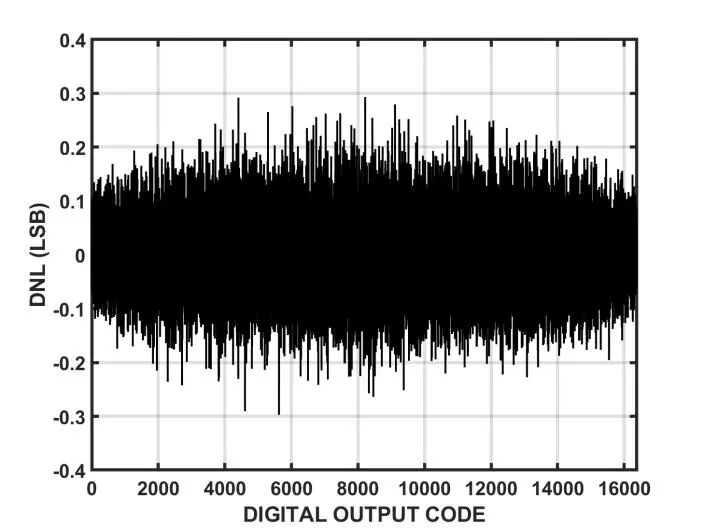

典型DNL誤差（fIN=155MHz）

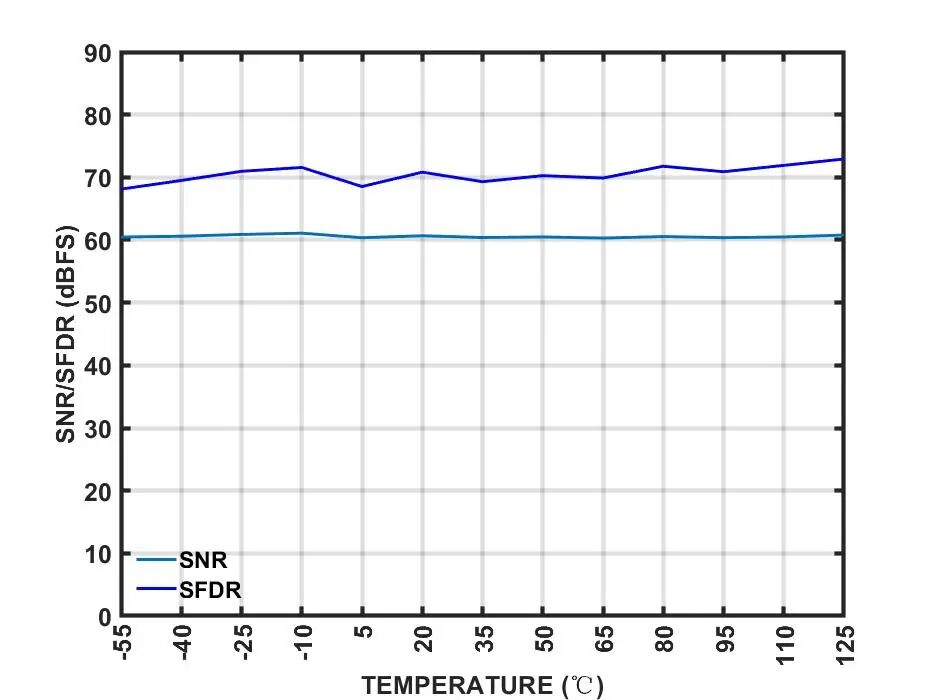

典型SNR/SFD與環境溫度的關系

(fIN = 155 MHz，AIN = ?2 dBFS)

工作模式

除了DDC模塊之外，BL1049系列產品還具有多種功能。

如可編程閾值檢測器，允許使用ADC寄存器0x0245中的快速檢測控制位來監控輸入信號功率。如果輸入信號電平超過可編程閾值，則快速檢測指示位變?yōu)楦唠娖健Ｓ捎谠撻撝抵甘酒骶哂械脱舆t，因此用戶可以快速調低系統增益，以避免ADC輸入出現超范圍情況。

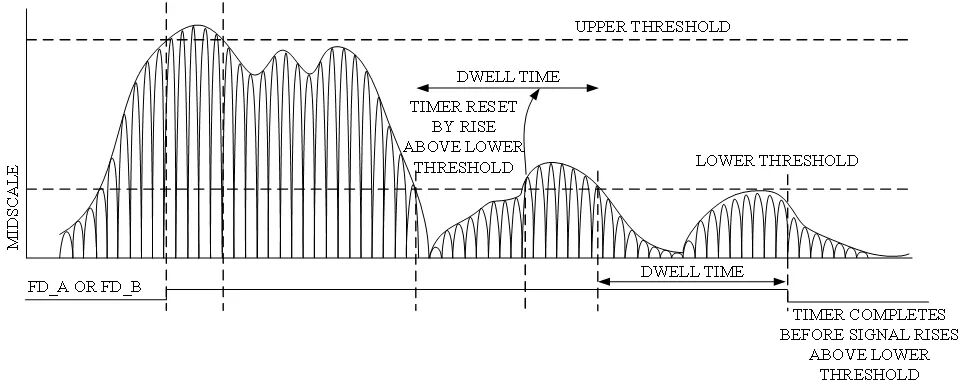

FD_A和FD_B信號的閾值設置

除了快速檢測輸出外，該系列還提供信號監控能力，信號監控模塊提供有關 ADC數字化信號的其他信息。

典型應用

BL1049系列產品有多種驅動方式，可以是有源驅動，也可以是無源驅動。通過差分驅動模擬輸入可實現最佳性能。對于SNR和SFDR是關鍵參數的應用，建議采用差分變壓器耦合輸入配置，因?yàn)榇蠖鄶?shù)放大器的噪聲性能不足以實現其真正性能。

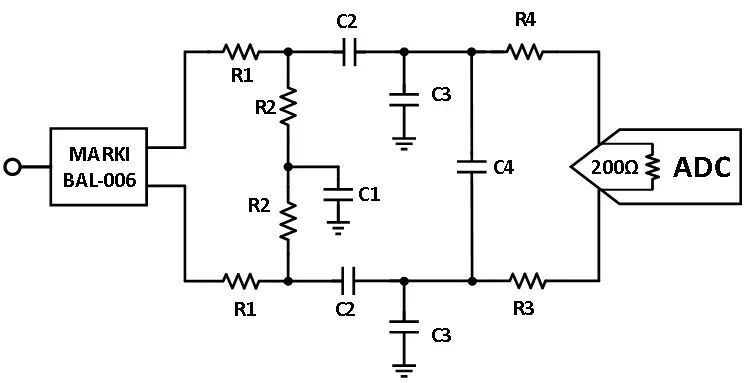

差分變壓器耦合配置

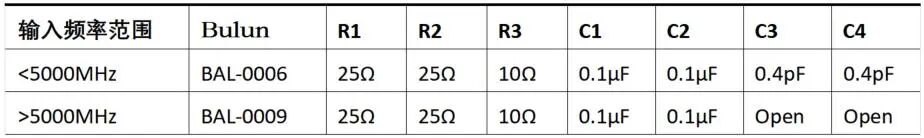

差分變壓器耦合輸入配置元器件值
