在中性點接地電阻柜里，避雷器的主要作用就是：裝在發電機或變壓器的中性點附近，當雷電沖擊或操作沖擊導致中性點電壓過高時，先導通泄放能量，把中性點電位“鉗”在安全范圍內，保護電阻器、接地變壓器、定子繞組等不被打壞，是電阻柜內部的“防雷/防過電壓第一道防線”。
一、避雷器在電阻柜中的典型應用方式
1）用在發電機中性點接地電阻柜
典型配置（特別是帶接地變壓器的方案）：
柜內主要元件：
單相接地變壓器
電阻器（有的接在接地變低壓側，等效為高壓側串電阻）
電流互感器 CT（測中性點零序電流）
隔離開關/真空接觸器（用于投入/退出接地支路）
無間隙金屬氧化物避雷器（裝在中性點側，用于防雷和操作過電壓）
避雷器的安裝位置：
一般直接并接在發電機中性點與地之間（或在接地變壓器一次側中性點與地之間），與接地電阻回路“并聯”。
這樣，當雷電侵入或操作過電壓到來時，避雷器優先導通，把高壓脈沖泄入地；正常工頻或單相接地工況下，避雷器不導通，由接地電阻承擔正常接地電流的限制。

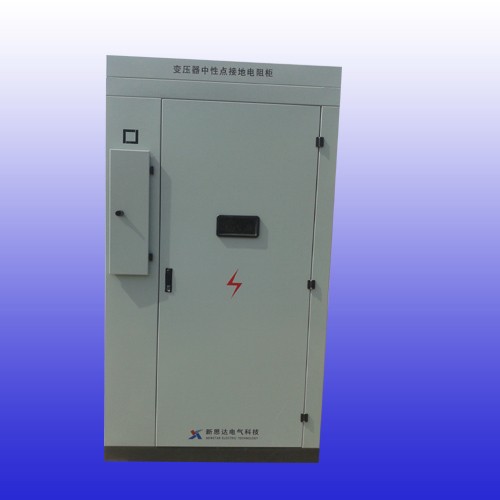

2）用在變壓器中性點接地電阻柜
變壓器中性點經小電阻接地時，成套柜里通常包含：
接地電阻器
電流互感器
隔離開關
避雷器等
避雷器同樣是并聯在中性點與地之間，對變壓器中性點及整個電阻柜進行過電壓保護。一些技術資料明確指出：避雷器“用來保護變壓器中性點接地電阻柜中的其他設備免受雷電沖擊”等過電壓損害。
二、避雷器在電阻柜中的作用原理
可以分兩部分理解：一是“避雷器本身的動作原理”，二是“在中性點接地電阻柜這種具體回路中是如何配合工作的”。
1）避雷器本身的基本原理
目前電力系統普遍采用無間隙金屬氧化物避雷器（MOA，以氧化鋅為主），其核心特性是：
正常工作電壓下：
氧化鋅閥片呈現極高電阻，相當于接近“斷路”，幾乎不分流。
當端子上出現過電壓（雷電波、操作過電壓等）并超過其動作電壓時：
閥片瞬間由高電阻變成低電阻，迅速導通，把過電壓電流泄入地；
過電壓消失后：
閥片又恢復高阻狀態，系統恢復正常。
簡單說：“平時高阻不干活，過壓一來瞬間導通泄放能量，然后自動恢復正常”，這是一個典型非線性電阻特性。
2）在中性點接地電阻柜中的具體作用
當發電機或變壓器中性點經電阻接地時：
正?；蚱胀▎蜗嘟拥貢r：
中性點出現的工頻電壓升高、零序電流都主要由接地電阻承受和限制，避雷器基本不導通，不參與正常工作。
當發生雷電侵入或強烈的操作沖擊時：
沿著線路或母線傳播的過電壓波也會作用到中性點，若沒有保護，中性點電壓可能遠超設備絕緣耐受水平；
此時，中性點與地之間并聯的避雷器動作：
把中性點對地電壓“鉗位”在其殘壓附近（遠高于系統正常運行電壓，但仍低于設備絕緣耐受水平）；
將沖擊電流迅速導入地，消耗掉雷電或操作沖擊能量，避免高電壓直接加在：
接地電阻器
接地變壓器繞組
發電機/變壓器中性點絕緣上。
動作結束后：
避雷器恢復高阻狀態，中性點接地電阻繼續承擔正常工況下對單相接地電流的限制和阻尼作用。
因此，在電阻柜里：
接地電阻：主要負責“工頻接地故障電流的限制 + 阻尼電弧重燃和諧振”，屬于“日常限流元件”。
避雷器：主要負責“瞬態雷電和操作過電壓的泄放和鉗位”，屬于“應急保護元件”。
兩者是分工又配合的關系：電阻對付“持續故障電流”，避雷器對付“瞬間過電壓脈沖”。
三、簡單回路示意（幫助理解）
用文字描述一個簡化的發電機中性點高阻接地柜思路（有接地變壓器）：
發電機三相繞組中性點 → 接地變壓器一次側
接地變壓器一次側中性點 → 并聯兩路：
一路：接地變壓器低壓側接電阻器 → 地
另一路：無間隙氧化鋅避雷器（一次側中性點對地）
一次側回路中還串有 CT，用于繼保/監測
從結構上看，避雷器就是“并聯在中性點對地”的一個保護支路。
四、選型與使用要點（實際工程里常關注的）
1）額定電壓與持續運行電壓
避雷器的額定電壓要根據中性點可能出現的最高工頻電壓來選取，保證在正常和單相接地工況下不誤動作、不長期承載電流，只有真正過壓時才導通。
2）配合電阻柜的過電壓水平設計
中性點經電阻接地本身就能把單相接地暫態過電壓限制到較低水平（如約2.6倍相電壓），有利于發揮氧化鋅避雷器的保護優勢、降低雷電過電壓水平。因此，避雷器參數應與該預期過電壓水平相配合。
3）通流能力與壽命
雷電沖擊和操作過電壓時避雷器要短時承受較大電流，設計中要核算：
沖擊放電電流、能量吸收能力是否足夠；
累積壽命是否滿足系統預期雷擊和操作次數。
4）安裝與維護
安裝位置要盡量靠近中性點端子，減小接線回路電感；
接地要良好可靠；
定期檢測避雷器泄漏電流、動作計數器等，判斷老化程度。
在中性點接地電阻柜中，避雷器主要作為并聯在中性點與地之間的瞬態過電壓保護元件，利用氧化鋅閥片在正常電壓下高阻、在過電壓時突然導通的特性，在雷電或操作沖擊出現時將中性點電位鉗制在安全范圍內并泄放沖擊電流，從而保護電阻器、接地變壓器和發電機/變壓器中性點絕緣不被擊穿，與接地電阻的限流、阻尼作用一起，構成中性點接地電阻柜的完整保護方案。
