DP83848C/I/VYB/YB：高性能 10/100 Mb/s 以太網物理層收發器深度解析

在當今數字化時代，以太網連接的需求呈爆發式增長，越來越多的應用場景需要設備具備可靠、高效的以太網通信能力。德州儀器（TI）的 DP83848C/I/VYB/YB 系列 10/100 Mbps 以太網收發器，憑借其卓越的性能和廣泛的適用性，成為了眾多工程師在設計中青睞的選擇。今天，我們就來深入探討一下這款收發器的特點、功能以及應用設計要點。

文件下載：dp83848c.pdf

一、產品概述

DP83848C/I/VYB/YB 系列專為滿足惡劣環境下的以太網連接需求而設計，其工作溫度范圍可擴展至 -40°C 至 105°C，遠超典型工業溫度范圍。該系列器件高度可靠、功能豐富且性能強勁，能夠在從商業到極端溫度的多個溫度范圍內滿足 IEEE 802.3 標準，非常適合無線遠程基站、汽車/交通以及工業控制等惡劣環境應用。

1.1 主要特性

• 寬溫度范圍與低功耗：采用 3.3-V、0.18-μm CMOS 技術，支持 -40°C 至 105°C 的寬溫度范圍，典型功耗低于 270 mW。
• 多種接口支持：具備 IEEE 802.3 ENDEC、10BASE-T 和 100BASE-TX 收發器及濾波器，支持 3.3-V MAC 接口，擁有 Auto-MDIX 功能（適用于 10/100 Mb/s），還具備 25-MHz 時鐘輸出和可配置的 SNI 接口。
• 高性能物理層：物理子層具備自適應均衡和基線漂移補償功能，可實現長達 150 米的無差錯運行。
• 豐富的 LED 支持：可編程 LED 支持鏈路、10/100 Mb/s 模式、活動、雙工和沖突檢測等狀態指示。
• 多種接口模式：支持 RMII Rev. 1.2 接口（可配置）和 MII 串行管理接口（MDC 和 MDIO），具備 IEEE 802.3 MII 和 Auto-Negotiation 及并行檢測功能。
• 便捷的狀態訪問：可通過單個寄存器訪問獲取完整 PHY 狀態，還具備 10/100 Mb/s 數據包 BIST（內置自測試）功能。

1.2 應用場景

• 汽車/交通領域：可用于汽車電子系統、交通運輸設備等，確保在復雜的溫度和電磁環境下穩定通信。
• 嵌入式應用：適用于各種嵌入式設備，為其提供可靠的以太網連接能力。
• 工業控制與工廠自動化：滿足工業控制和工廠自動化系統對實時性和可靠性的要求。

二、功能詳解

2.1 自動協商（Auto-Negotiation）

自動協商功能是 DP83848VYB 的一大亮點，它允許鏈路兩端的設備交換配置信息，并自動選擇雙方支持的最高性能操作模式。該功能通過快速鏈路脈沖（FLP）突發信號進行通信，支持 10 Mb/s 半雙工、10 Mb/s 全雙工、100 Mb/s 半雙工和 100 Mb/s 全雙工四種以太網協議。工程師可以通過內部寄存器訪問或使用 AN_EN、AN1 和 AN0 引腳來控制自動協商功能。

2.2 自動 MDIX（Auto-MDIX）

Auto-MDIX 功能可自動選擇 MDI 或 MDIX 配置，無需手動干預。它利用自動協商機制確定數據傳輸和接收的最佳配置，通過隨機種子控制交叉電路的切換，完全符合 IEEE 802.3 自動協商和交叉規范。默認情況下該功能是啟用的，也可以通過寄存器或引腳進行配置。

2.3 LED 接口

DP83848VYB 支持三個可配置的 LED 引腳，提供三種不同的 LED 模式選擇。LED_LINK 引腳可指示鏈路狀態，LED_SPEED 引腳可顯示 10 或 100 Mb/s 數據速率，LED_ACT/COL 引腳可根據不同模式指示活動、沖突或全雙工狀態。此外，還可以通過 LED 直接控制寄存器（LEDCR）直接控制 LED 輸出。

2.4 內部回環（Internal Loopback）

內部回環測試模式方便進行系統診斷。通過設置基本模式控制寄存器（BMCR）的第 14 位（Loopback），可以將 MII 發送數據路由到 MII 接收輸出。在進行回環測試時，建議先禁用自動協商，以確保設備保持所需的操作模式。

2.5 內置自測試（BIST）

器件內置的 BIST 電路可用于測試發送和接收數據路徑的完整性。用戶可以選擇 9 位或 15 位的偽隨機序列進行測試，測試結果存儲在 PHY 控制寄存器（PHYCR）的 BIST 狀態位中。

三、接口模式

3.1 MII 接口

MII 接口是連接 PHY 設備和 MAC 的標準接口，DP83848VYB 完全符合 IEEE 802.3 標準。該接口包括一個接收總線和一個發送總線，每個總線都有控制信號，用于在 PHY 和上層（MAC）之間進行數據傳輸。

3.2 RMII 接口

RMII 接口是一種簡化的 MII 接口，使用較少的引腳實現 10/100 Mb/s 系統中 PHY 設備與 MAC 的連接。在 RMII 模式下，數據以 2 位為單位進行傳輸，使用 50-MHz 的 RMII_REF 時鐘進行發送和接收。為了適應 50-MHz 參考時鐘和恢復的接收時鐘之間的潛在頻率差異，接收 RMII 功能包括一個可編程彈性緩沖區。

3.3 802.3 MII 串行管理接口

該接口通過管理接口引腳 MDC 和 MDIO 訪問 32 個 16 位的狀態和控制寄存器。DP83848VYB 實現了所有必需的 MII 寄存器以及幾個可選寄存器。通過該接口，工程師可以對設備進行配置和控制，獲取狀態和錯誤信息，以及確定所連接 PHY 的類型和能力。

3.4 10 Mb 串行網絡接口（SNI）

SNI 接口為僅支持 10-Mb 的設備提供了簡單的串行數據接口。該接口使用單獨的發送和接收路徑，以 10 MHz 的速率進行串行數據時鐘傳輸。

四、編程與寄存器

4.1 寄存器概述

DP83848VYB 包含多個寄存器，用于控制和配置設備的各種功能。這些寄存器包括基本模式控制寄存器（BMCR）、基本模式狀態寄存器（BMSR）、PHY 標識符寄存器（PHYIDR1 和 PHYIDR2）、自動協商廣告寄存器（ANAR）等。通過對這些寄存器的操作，工程師可以實現設備的各種功能，如自動協商、回環測試、功率管理等。

4.2 部分重要寄存器介紹

• 基本模式控制寄存器（BMCR）：用于控制設備的基本操作模式，如復位、回環、速度選擇、自動協商啟用、功率下降等。
• 基本模式狀態寄存器（BMSR）：提供設備的基本狀態信息，如支持的技術類型、自動協商能力、鏈路狀態等。
• 自動協商廣告寄存器（ANAR）：指示設備要廣告的自動協商能力，默認情況下會發送所有可用能力，但可以通過寫入該寄存器來抑制某些能力。

五、應用設計要點

5.1 典型應用

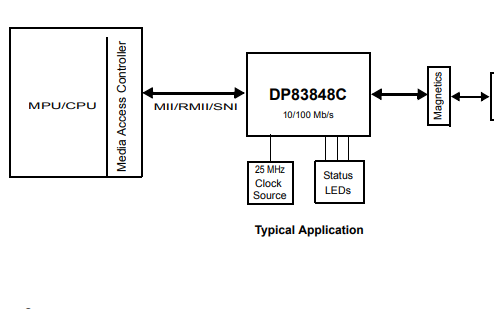

DP83848VYB 的典型應用電路如圖所示，設計要求包括輸入電壓 Vin = 3.3 V，輸出電壓 Vout = Vcc - 0.5 V，時鐘輸入為 25 MHz（MII 模式）或 50 MHz（RMII 模式）。

5.2 TPI 網絡電路

對于 10/100 Mb/s 雙絞線接口，推薦使用特定的電路和變壓器。由于 PCB 和組件特性的差異，用戶需要對應用進行測試，以確保電路滿足預期應用的要求。

5.3 時鐘輸入要求

DP83848VYB 支持外部 CMOS 電平振蕩器源或晶體諧振器設備。在使用振蕩器時，X1 應連接到時鐘源，X2 應懸空；在使用晶體時，應選擇 25-MHz、并聯、20-pF 負載的晶體諧振器，并根據晶體供應商的建議設置負載電容。

5.4 電源反饋電路

為確保設備正常運行，應在 PFBOUT 引腳附近放置 10 μF 和 0.1 μF 的并聯電容，并將 PFBOUT 引腳連接到 PFBIN1 和 PFBIN2 引腳。每個 PFBIN 引腳附近應連接一個 0.1 μF 的小電容。

5.5 電源管理與中斷

電源下降和中斷功能復用在引腳 7 上。默認情況下，該引腳作為電源下降輸入，中斷功能禁用。通過設置 MICR 寄存器的 INT_OE 位，可以將該引腳配置為有源低中斷輸出。

5.6 磁學元件

磁學元件對 PHY 性能有很大影響，建議選擇包含隔離變壓器和集成共模扼流圈的磁學元件，以減少 EMI。在布局時，應避免信號在磁學元件下方走線，以防止不必要的噪聲串擾。

5.7 布局指南

PCB 布局時，應將 49.9-Ω、1% 電阻和 0.1-μF 去耦電容放置在 PHYTER TD± 和 RD± 引腳附近，并直接通過過孔連接到 Vdd 平面。應避免在所有信號跡線上出現短截線，特別是差分信號對。差分信號對的跡線應相互平行且長度匹配，以減少延遲差異和共模噪聲。

六、總結

DP83848C/I/VYB/YB 系列以太網收發器憑借其寬溫度范圍、低功耗、豐富的功能和多種接口支持，為工程師在設計以太網連接設備時提供了強大的解決方案。在實際應用中，工程師需要根據具體需求合理選擇器件，并遵循相應的設計指南進行布局和調試，以確保設備的性能和可靠性。希望通過本文的介紹，能幫助各位工程師更好地理解和應用這款優秀的收發器。

你在使用 DP83848 系列收發器時遇到過哪些問題？或者對其應用有什么獨特的見解？歡迎在評論區分享交流！
