在分類任務中，我們通常在感知器的輸出層中使用 Softmax 函數作為激活函數，以保證輸出的是概率并且相加等于 1。Softmax 函數接收一個隨機實值的分?jǐn)?shù)向量，轉化成多個介于 0 和 1 之間、并且總和為 1 的多個向量值。所以，在這個例子中：
概率（Pass）+概率（Fail）=1

第一步：前向傳播
網絡中所有的權重都是隨機分配的。我們現在考慮圖 5 中標注 V 的隱藏層節點。假設從輸入連接到這些節點的權重分別為 w1、w2 和 w3（如圖所示）。

神經網絡會將第一個訓練樣本作為輸入（我們已知在輸入為 35 和 67 的情況下，通過的概率為 1）。
網絡的輸入=[35, 67]

期望的網絡輸出（目標）=[1, 0]

涉及到的節點的輸出 V 可以按如下方式計算（*f* 是類似 Sigmoid 的激活函數）：
V = f(1*w1 + 35*w2 + 67*w3)

同樣，隱藏層的其他節點的輸出也可以計算。隱藏層兩個節點的輸出，是輸出層兩個節點的輸入。這讓我們可以計算輸出層兩個輸出的概率值。

假設輸出層兩個節點的輸出概率分別為 0.4 和 0.6（因?yàn)闄?quán)重隨機，輸出也會隨機）。我們可以看到計算后的概率（0.4 和 0.6）距離期望概率非常遠（1 和 0），所以圖 5 中的網絡被視為有「錯誤輸出」。

第二步：反向傳播和權重更新

我們計算輸出節點的總誤差，并將這些誤差用反向傳播算法傳播回網絡，以計算梯度。接下來，我們使用類似梯度下降之類的算法來「調整」網絡中的所有權重，目的是減少輸出層的誤差。圖 6 展示了這一過程（暫時忽略圖中的數學等式）。

假設附給節點的新權重分別是 w4，w5 和 w6（在反向傳播和權重調整之后）。

圖 6：多層感知器中的反向傳播和權重更新步驟

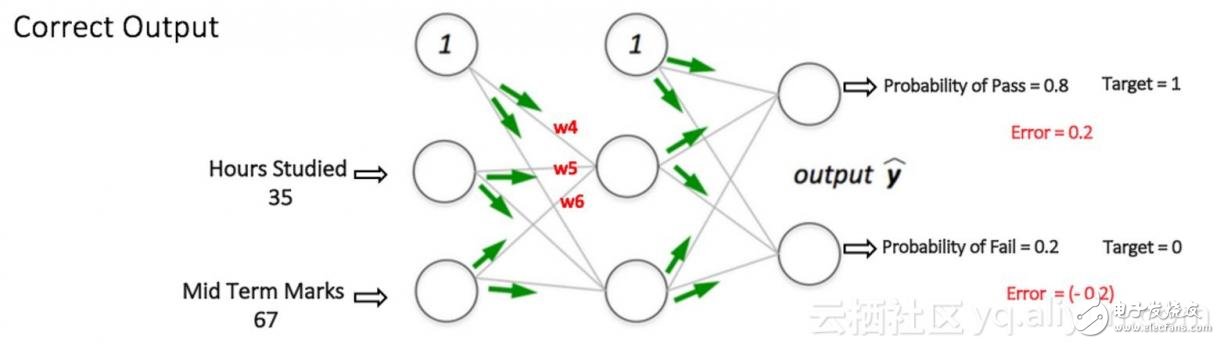

如果我們現在再次向網絡輸入同樣的樣本，網絡應該比之前有更好的表現，因?yàn)闉榱俗钚』`差，已經調整了權重。如圖 7 所示，和之前的 [0.6, -0.4] 相比，輸出節點的誤差已經減少到了 [0.2, -0.2]。這意味著我們的網絡已經學習了如何正確對第一個訓練樣本進行分類。

圖 7：在同樣的輸入下，多層感知器網絡有更好的表現

用我們數據集中的其他訓練樣本來重復這一過程。這樣，我們的網絡就可以被視為學習了這些例子。

現在，如果我們想預測一個學習了 25 個小時、期中考試 70 分的學生是否能通過期末考試，我們可以通過前向傳播步驟來計算 Pass 和 Fail 的輸出概率。

我回避了數學公式和類似「梯度下降（Gradient Descent）」之類概念的解釋，而是培養了一種對于算法的直覺。對于反向傳播算法更加注重?cái)?shù)學方面討論，請參加此鏈接： ~vlsi/AI/backp_t_en/backprop.html

多層感知器的 3D 可視化

Adam Harley 創造了一個多層感知器的 3D 可視化（~aharley/vis/fc/），并已經開始使用 MNIST 數據庫手寫的數字進行訓練。

此網絡從一個 28 x 28 的手寫數字圖像接受 784 個數字像素值作為輸入（在輸入層有對應的 784 個節點）。網絡的第一個隱藏層有 300 個節點，第二個隱藏層有 100 個節點，輸出層有 10 個節點（對應 10 個數字）[15]。

雖然這個網絡跟我們剛才討論的相比大了很多（使用了更多的隱藏層和節點），所有前向傳播和反向傳播步驟的計算（對于每個節點而言）方式都是一樣的。

圖 8 顯示了輸入數字為「5」的時候的網絡

圖 8：輸入為「5」時的視覺化的網絡

輸出值比其它節點高的節點，用更亮的顏色表示。在輸入層，更亮的節點代表接受的數字像素值更高。注意，在輸出層，亮色的節點是如何代表數字 5 的（代表輸出概率為 1，其他 9 個節點的輸出概率為 0）。這意味著多層感知器對輸入數字進行了正確的分類。我非常推薦對這個可視化進行探究，觀察不同節點之間的聯系。

結論

在這篇文章中，我跳過了部分概念的重要細節，以促進理解。為了全面理解多層感知器，我推薦閱讀斯坦福神經網絡教程的第一、第二、第三和案例研究部分。如果有任何問題或者建議，請?jiān)谙路皆u(píng)論告訴我。
