優勢和特點

• 1.8 V模擬電源供電
• 1.8 V至3.3 V輸出電源
• 信噪比(SNR)
  • 71.3 dBFS（9.7 MHz輸入）
  • 69.0 dBFS（200 MHz輸入）
• SFDR
  • 95 dBc（9.7 MHz輸入）
  • 83 dBc（200 MHz輸入）
• 低功耗
  • 45 mW (20 MSPS)
  • 85 mW (80 MSPS)
• 差分輸入、700 MHz帶寬
• 片內基準電壓源和采樣保持電路
• 2 V P-P差分模擬輸入
• DNL = ±0.16 LSB
• 串行端口控制選項
  • 數據格式：偏移二進制、格雷碼或二進制補碼
  • 1、2或4整數輸入時鐘分頻器
  • 內置可選數字測試碼生成功能
  • 節能的掉電模式
  • 帶可編程時鐘和數據對準功能的數據時鐘輸出

產品詳情

AD9629是一款單芯片、單通道、12位、20/40/65/80 MSPS模數轉換器（ADC），采用1.8 V電源供電，內置高性能采樣保持電路和片內基準電壓源。它采用多級差分流水線架構，內置輸出糾錯邏輯，在80 MSPS數據速率時可提供12位精度，并保證在整個工作溫度范圍內無失碼。

該ADC內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口（SPI）輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。可選的占空比穩定器（DCS）用來補償較大的時鐘占空比波動，同時保持出色的ADC總體性能。

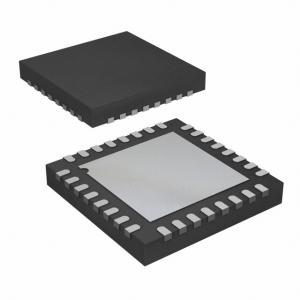

數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。一個數據輸出時鐘（DCO）用來確保接收邏輯具有正確的鎖存時序。AD9629采用32引腳無鉛LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。

應用

• 通信
• 分集無線電系統
• 多模式數字接收機：
  GSM、EDGE、WCDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天線系統
• 電池供電儀表
• 手持式示波器
• 便攜式醫療成像
• 超聲
• 雷達/LIDAR
• PET/SPECT成像

產品聚焦

1. AD9629采用1.8 V單模擬電源供電，而數字輸出驅動器采用獨立的電源供電，以適應1.8 V至3.3 V邏輯。
2. 取得專利的采樣保持電路在最高200 MHz的輸入頻率下仍保持出色的性能，而且成本低、功耗低、易于使用。
3. 標準串行端口接口（SPI）支持各種產品特性和功能，例如：數據輸出格式化、內部時鐘分頻器、省電模式、DCO和數據輸出（D11至D0）時序和偏移調整、以及基準電壓源模式等。
4. AD9629采用32引腳LFCSP封裝，符合RoHS標準，與10位ADC AD9609和14位ADC AD9649引腳兼容，因此采樣速率為20 MSPS至80 MSPS的10位和14位轉換器可輕松實現升級。

方框圖
