優勢和特點

• HART兼容完全集成FSK調制解調器
• 1200 Hz和2200 Hz正弦偏移頻率
• 接收模式時的電源電流：115 μA（最大值）
• 集成接收帶通濾波器
  • 所需外部元件極少
• 針對多種系統配置進行時鐘優化
  • 集成0.5%精密振蕩器
  • 超低功耗晶振（最大值為60 μA）
  • 外部CMOS時鐘源
• 緩沖HART輸出——額外驅動能力
• 8 kV HBM ESD額定值
• 1.71 V至5.5 V電源
• 1.71 V至5.5 V接口
• 工作電壓：-40℃至+125℃

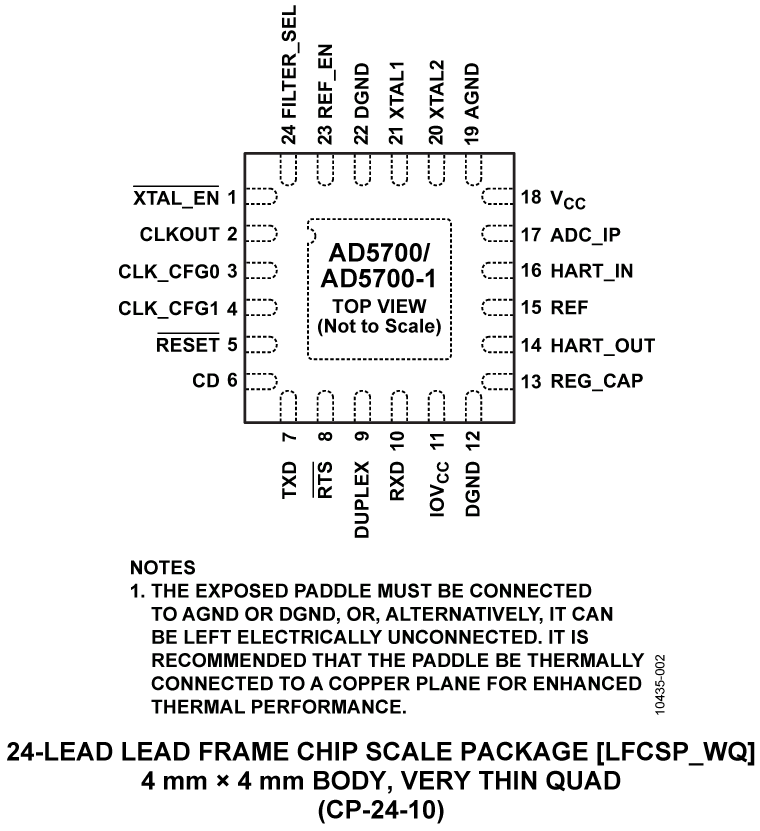

• 4 mm × 4 mm LFCSP封裝
• 兼容HART物理層
• UART接口

產品詳情

AD5700/AD5700-1是一種單芯片解決方案，設計用作HART? FSK半雙工調制解調器，符合HART物理層要求。該器件集成所有必要的濾波、信號檢測、調制、解調和信號生成功能，因此所需外部元件極少。其上集成0.5%精密振蕩器，可極大節省電路板空間，因此非常適合主機和從機配置下的線路供電應用。該振蕩器的最大電源功耗為285μA，使AD5700-1成為實現各通道HART I/O的理想低功耗完整解決方案。發射波形為相位連續1200 Hz和2200 Hz正弦波。AD5700/AD5700-1包含精密載波檢測電路并采用標準UART接口。

應用

• 現場發射機
• HART多路復用器
• PLC和DCS模擬I/O模塊
• HART網絡連接

方框圖
