優勢和特點

• 低靜態電流
  • 60μA (在運行模式中)
  • 0.1μA (在停機模式中)
• 低噪聲控制方案 (對于 LT3495/-1，開關頻率始終高于可聽范圍)
• 集成功率 NPN：
  • 650mA 電流限值 (LT3495/B)
  • 350mA 電流限值 (LT3495-1/B-1)
• 集成輸出斷接功能
• 集成輸出調光功能
• 寬輸入范圍：2.5V 至 16V
• 寬輸出范圍：高達 40V
• 集成反饋電阻器

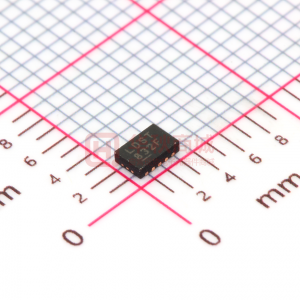

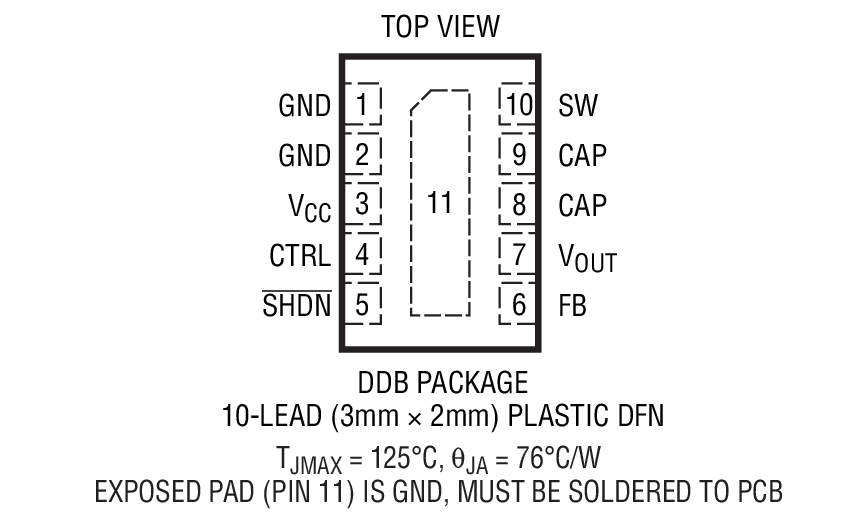

• 纖巧型 10 引腳 3mm x 2mm DFN 封裝


產品詳情

LT^?3495 / LT3495B / LT3495-1 / LT3495B-1 是具集成電源開關、反饋電阻器和輸出斷接電路的低噪聲升壓型轉換器。這些器件通過改變峰值電感器電流和開關斷開時間來控制功率輸送。這種新穎的控制方案在一個很寬的負載范圍內實現了低輸出電壓紋波和高效率。對于 LT3495 / LT3495-1，開關的斷開時間不允許超過某個固定值，從而保證開關頻率在整個負載范圍內始終高于音頻頻段。這些器件具有一個高性能 NPN 電源開關，其電流限值分別為 650mA (對于 LT3495 / LT3495B) 和 350mA (對于 LT3495-1 / LT3495B-1)。靜態電流很低，僅為 60μA，并將在停機模式中進一步降至 0.1μA。內部斷接電路能夠在停機模式期間把輸出電壓與輸入隔離開來。一個輔助基準輸入 (CTRL 引腳) 以任何較低的電壓值來取代內部 1.235V 反饋基準，從而實現了操作期間輸出電壓的全面控制。LT3495 系列采用纖巧型 10 引腳 3mm x 2mm DFN 封裝。

應用

• OLED 電源
• 低噪聲電源
• MP3 播放器

?

方框圖
