優勢和特點

• 寬 V_IN 范圍：4V 至 36V 工作
• 兩相操作減小了輸入和輸出電容
• 固定頻率、峰值電流模式控制
• 邏輯電平 MOSFET 的 5V 柵極驅動
• 可調的斜坡補償增益
• 可調的最大占空比 (高達 96%)
• 可調的前沿消隱
• ±1% 內部電壓基準
• 可利用一個外部電阻器來設置工作頻率 (75kHz 至 500kHz)
• 可鎖相固定頻率：50kHz 至 650kHz
• 用于兩相、3 相、4 相、6 相或 12 相操作的 SYNC 輸入和 CLKOUT (可利用 PHASEMODE 引腳來設置)
• 內部 5V LDO 穩壓器

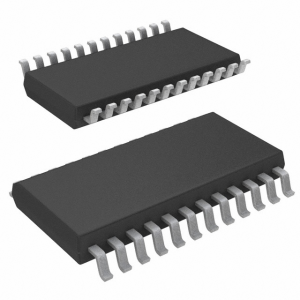

• 24 引腳窄體 SSOP 封裝

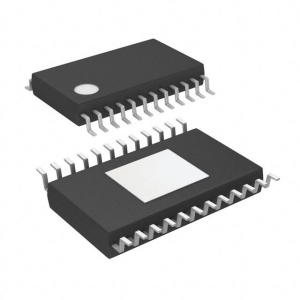

• 具 0.65mm 引腳間距的 5mm x 5mm QFN 封裝和 24 引線耐熱増強型 TSSOP 封裝

?

產品詳情

LTC^?3862 是一款兩相、恒定頻率、電流模式升壓和 SEPIC 型控制器，用于驅動 N 溝道功率 MOSFET。兩相操作降低了系統濾波電容和電感要求。

工作頻率可利用一個外部電阻器設定在 75kHz 至 500kHz 的范圍內，并可采用內部 PLL 同步至一個外部時鐘。采用 SYNC 輸入、CLKOUT 輸出和 PHASEMODE 控制引腳可實現多相操作，從而允許執行兩相、3 相、4 相、6 相或 12 相操作。
其他特點包括一個內部 5V LDO (具有用于柵極驅動器的欠壓閉鎖保護功能)、一個具可編程遲滯的精準 RUN 引腳門限、軟起動、可編程前沿消隱和最大占空比。

?

應用

• 汽車、電信和工業電源
