優勢和特點

• 高效率，無需檢測電阻 (No R_SENSE)
• 寬輸入電壓范圍：2.5V 至 36V
• 電流模式控制提供了優越的瞬態響應
• 高最大占空比 (典型值為 92%)
• 具有 100mV 遲滯的 ±2% RUN 引腳門限
• ±1% 內部電壓基準
• 微功率停機模式：I_Q = 10μA
• 利用一個外部電阻實現可設置工作頻率 (50kHz 至 1MHz)
• 可與一個外部時鐘同步至 1.3 x f_OSC
• 用戶控制的脈沖跳躍或突發方式 (Burst Mode^?) 操作
• 內部 5.2V 低壓降穩壓器
• 輸出過壓保護
• 可利用一個檢測電阻進行操作以適合高輸出電壓應用

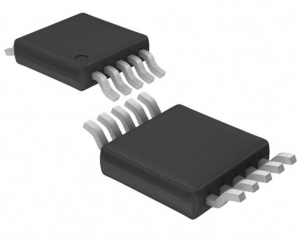

• 采用了小型 10 引腳 MSOP 封裝

?

產品詳情

LTC^?1871 是一種用于驅動 N 溝道功率 MOSFET 并只需極少外部組件的寬輸入、電流模式、升壓、反激和 SEPIC 控制器。由于它是對中、小功率應用，因此 LTC1871 可通過利用功率 MOSFET 的導通電阻而省去電流檢測電阻的需要，由此最大限度地提高了效率。

該 IC 的工作頻率可通過一個外部電阻在 50kHz 至1MHz的范圍內進行設置，并能夠借助 MODE/SYNC 引腳實現與外部時鐘的同步。輕負載時的突發方式操作、 2.5V 的最小低工作電源以及 10μA 的低停機靜態電流使得 LTC1871 成為電池式工作系統的理想選擇。

對于要求進行恒定頻率操作的應用，可采用 MODE/SYNC 引腳使突發方式操作失效。通過把 SENSE 引腳與位于功率 MOSFET 源極的一個電阻相連，LTC1871 即可適合較高輸出電壓的升壓、SEPIC 和反激式應用。

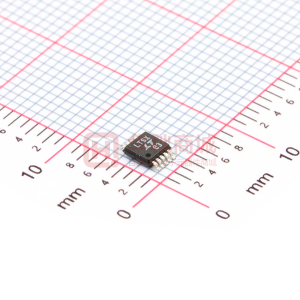

LTC1871 采用 10 引腳 MSOP 封裝。?

?

應用

• 電信電源
• 便攜式電子設備

方框圖
