DRV8824-Q1 具有片上 1/32 微步進分度器（步進/方向控制）的汽車類 1.6A 雙極步進電機驅動器

數據： DRV8824-Q1 汽車用電機控制器集成電路 (IC) 數據表

描述

DRV8824-Q1為此車件具有兩個H橋驅動器和一個微步進分度器，并且專門用來驅動一個雙極步進電機。每個輸出驅動器塊包含被配置為全H橋的N通道功率MOSFET，以驅動電機繞組.DRV8824-Q1能夠驅動高達1.6V的輸出電流（在24V和25°C），具有適當散熱時）。

一個簡單的步進/方向接口可輕松連接到控制器電路。端子可實現全步進到1/32步進模式的電機配置。衰減模式可設定。

還提供用于過流保護，短路保護，欠壓閉鎖和過熱保護的內部關斷功能。

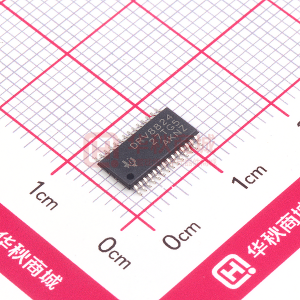

DRV8824-Q1采用具有PowerPAD的28引腳HTSSOP封裝（環保型：符合RoHS

特性

符合汽車應用要求
具有符合AEC-Q100的下列結果：
- 器件溫度等級1：-40°C至+ 125°C
- 器件人體模型（HBM）靜電放電（ESD）分類等級H2
- 器件充電器件模型（CDM）ESD分類等級C4B
脈寬調制（PWM）微步進電機驅動器
- 內置微步進分度器
- 5位繞組電流控制支持高達32個電流級
- 低金屬氧化物半導體場效應應晶體管（MOSFET）導通電阻
24V，25°C時1.6A最大驅動電流
內置3.3V基準輸出
8.2V至45V寬工作電源電壓范圍
耐熱增強型帶散熱片超薄小外形尺寸（ HTSSOP）表面貼裝封裝

應用范圍

汽車制熱，通風與空調控制（HVAC）
汽車用閥門
車用信息娛樂

所有商標均為其各自所有者的財產。

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?
