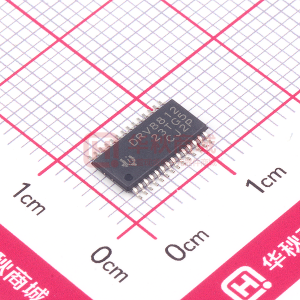

      DRV8812 具有 4 級電流調節的 1.6A 雙極步進電機驅動器（PH/EN 控制器）

      數據：

      描述

      DRV8812為打印機，掃描儀和其他自動化設備應用提供集成的電機驅動器解決方案。該設備有兩個H橋驅動器，可以驅動雙極步進電機或兩個直流電機。每個輸出驅動器模塊由N溝道功率MOSFET組成，配置為全H橋，以驅動電機繞組。 DRV8812能夠驅動高達1.6 A的輸出電流（適當的散熱，24 V和25°C）。

      簡單的并行數字控制接口與行業標準設備兼容。衰減模式是可編程的。

      提供內部關斷功能，用于過流保護，短路保護，欠壓鎖定和過熱。

      DRV8812采用28引腳HTSSOP封裝采用PowerPAD?和28引腳QFN封裝的PowerPAD?（環保：RoHS和無Sb /Br）。

      特性

      • 8.2 V至45 V工作電源電壓范圍
      • 1.6-A最大驅動電流24 V且< br> T A = 25°C
      • 雙H橋電流控制電機驅動器
        • 驅動雙極步進電機或兩個直流電機
        • 四級繞組電流控制
      • 多種衰減模式
        • 混合衰減
        • 緩慢衰減
        • 快速衰減
      • 工業標準并行數字控制接口
      • 低電流休眠模式
      • 內置3.3V參考輸出小型封裝
        和足跡
      • 保護功能
        • 過流保護（OCP）
        • 熱關斷（TSD）
        • VM欠壓鎖定（UVLO）
        • 故障狀態指示引腳（nFAULT）
      • 應用
        • 自動柜員機
        • 貨幣處理機
        • 視頻安全攝像頭
        • 打印機
        • 掃描儀
        • 辦公自動化機器
        • 游戲機
        • 工廠自動化
        • 機器人技術

      所有其他商標均為其各自所有者的財產

      參數 與其它產品相比?集成 FET 的步進柵極驅動器

      ?
      Vs (Min) (V)
      Vs (Max) (V)
      Number of Full Bridges
      RDS(ON) (HS + LS) (mOhms)
      RMS Output Current (A)
      Peak Output Current (A)
      Micro-Stepping Levels
      Control I/F
      Features
      Pin/Package
      Rating
      Operating Temperature Range (C)
      DRV8812 DRV8813
      8.2 ? ? 8.2 ? ?
      45 ? ? 45 ? ?
      2 ? ? 2 ? ?
      1280 ? ? 400 ? ?
      1.1 ? ? 1.75 ? ?
      1.6 ? ? 2.5 ? ?
      4 ? ? 4 ? ?
      PH/EN ? ? PH/EN ? ?
      High Microstepping with External Reference
      Current Regulation ? ?      		 High Microstepping with External Reference
      Current Regulation ? ?
      28HTSSOP
      28VQFN ? ?      		 28HTSSOP ? ?
      Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
