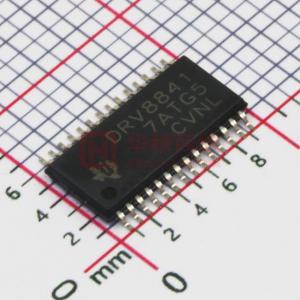

DRV8841 2.5A 雙路刷式直流或單路雙極步進電機驅動器（PWM 控制器）

數據： DRV8841 Dual H-Bridge Driver IC 數據表

描述

DRV8841為打印機，掃描儀和其他自動化設備應用提供集成的雙H橋電機驅動器解決方案。該設備可用于驅動一個或兩個有刷直流電機，雙極步進電機或其他負載。簡單的PWM接口可輕松連接控制器電路。

輸出驅動器模塊由配置為H橋的N溝道功率MOSFET組成。 DRV8841每個H橋提供高達2.5 A的峰值或1.75 A RMS輸出電流（在24 V且T _A = 25°C時具有適當?shù)纳幔?/p> < p>提供低功耗睡眠模式，關閉內部電路以實現非常低的靜態電流消耗。可以使用專用的nSLEEP引腳設置此休眠模式。提供內部保護功能，用于過溫，過流和欠壓。故障條件由nFAULT引腳指示。

特性

雙H橋直流電機驅動器
- 單和雙刷DC
- 步進器
PWM控制接口
可選固定頻率電流調節
- 兩位電流控制允許最多四個電流水平
低MOSFET導通電阻
- 2.5 V最大驅動電流24 V且
  T _A = 25°C
- 組合400mΩR_DS（ON）高側和低側24 V且T _A = 25°C
8.2V至45V工作電源電壓范圍
低電流休眠模式
內置3.3V基準電壓輸出
耐熱增強型表面貼裝封裝
保護功能
- 過流保護（OCP）
- 熱關斷（TSD）
- 欠壓鎖定（UVLO）
- 故障狀態指示引腳（nFAULT）

參數 與其它產品相比?集成 FET 的步進柵極驅動器

?
Vs (Min) (V)
Vs (Max) (V)
Number of Full Bridges
RDS(ON) (HS + LS) (mOhms)
RMS Output Current (A)
Peak Output Current (A)
Micro-Stepping Levels
Control I/F
Features
Pin/Package
Rating
Operating Temperature Range (C)
?

DRV8841	DRV8843
8.2 ? ?	8.2 ? ?
45 ? ?	45 ? ?
2 ? ?	2 ? ?
400 ? ?	400 ? ?
1.75 ? ?	1.75 ? ?
2.5 ? ?	2.5 ? ?
4 ? ?	4 ? ?
PWM ? ?	PWM ? ?
High Microstepping with External Reference Current Regulation ? ?	High Microstepping with External Reference Current Regulation ? ?
28HTSSOP ? ?	28HTSSOP ? ?
Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?
