LM828 CMOS電荷泵電壓轉換器將+ 1.8V至+ 5.5V范圍內的正電壓反轉為-1.8V的相應負電壓到-5.5V。 LM828使用兩個低成本電容器，可提供高達25 mA的輸出電流。

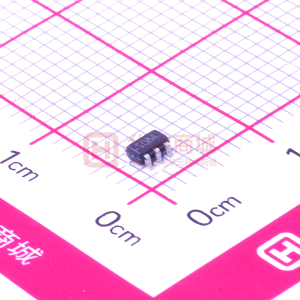

LM828工作在12 kHz開關頻率，以降低輸出電阻和電壓紋波。 LM828的工作電流僅為40μA（大多數負載時的工作效率大于96％），為電池供電系統提供了理想的性能。該器件采用小型SOT-23封裝。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Topology |
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Iout (Max) (A) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| LM828 |
|---|
| Inverting ? ? |
| 1.8 ? ? |
| 5.5 ? ? |
| -5.5 ? ? |
| -1.8 ? ? |
| 0.025 ? ? |
| 6 ? ? |
| 28 ? ? |
| 0.04 ? ? |
| Synchronous Rectification ? ? |
| -40 to 85 ? ? |
| Catalog ? ? |
| SOT-23 ? ? |
