TPA3116D2-Q1 帶 AM 抑制的 15W、30W、50W 無濾波器 D 類立體聲放大器系列

數據： TPA311xD2-Q1 100W 和 50W D 類立體聲汽車用放大器數據表 (Rev. A)

描述

TPA311xD2-Q1器件是用于驅動揚聲器的汽車類高效立體聲數字放大器功率級，單聲道模式下的驅動功率高達100W /2Ω。 TPA3118D2-Q1甚至可以在不使用外部散熱器的情況下在雙層PCB上提供2×30W /8Ω的功率。如果需要更高的功率，可以選用TPA3116D2-Q1，這款器件在其頂層散熱焊盤上連接一個小型散熱器后可提供2×50W /4Ω的功率。

TPA311xD2-Q1高級振蕩器和PLL電路采用多開關頻率選項來抑制AM干擾;搭配使用主從模式選項時，還可使多個器件實現同步。

TPA311xD2-Q1器件針對短路，過熱，過壓，欠壓和直流等故障提供了全面保護。在過載情況下，器件會將故障情況報告給處理器，從而避免自身遭到損壞。

特性

支持多路輸出配置
- 21V 電壓、4Ω 橋接負載 (BTL) 負載條件下的功率為 2 × 50W (TPA3116D2-Q1)
- 24V 電壓、8Ω BTL 負載條件下的功率為 2 × 30W (TPA3118D2-Q1)
寬電壓范圍：4.5V 至 26V
高效 D 類運行
- 兼具 > 90% 的功率效率與低空閑損耗特性，大幅減小了散熱器尺寸
- 高級調制系統配置
多重開關頻率
- AM 抑制
- 主從模式同步
- 高達 1.2MHz 的切換頻率
采用具有高 PSRR 的反饋功率級架構，降低了 PSU 需求
可編程功率限制
差分和單端輸入
立體聲 BTL 和單聲道并行橋接負載 (PBTL) 模式
由單電源供電運行，減少了元件數量
集成了具有錯誤報告功能的自保護電路，其中包括過壓、欠壓、過熱、直流檢測和短路等保護
旨在滿足汽車電磁兼容性 (EMC) 要求

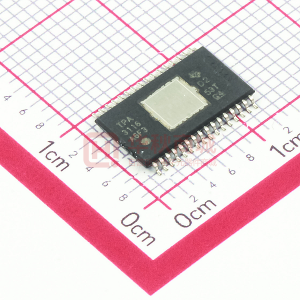

耐熱增強型封裝
- DAD（32 引腳散熱薄型小外形尺寸 (HTSSOP) 封裝，焊盤朝上）
- DAP（32 引腳 HTSSOP 封裝，焊盤朝下）
- -40°C 至 125°C 環境溫度范圍
符合汽車應用要求
具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B

應用范圍

車載音頻
緊急呼叫
駕駛員通知

參數與其它產品相比?揚聲器放大器

?
Audio Input Type
Architecture
Speaker Channels (Max)
Power Stage Supply (Min) (V)
Power Stage Supply (Max) (V)
Output Power (W)
Load (Min) (ohms)
SNR (dB)
THD + N @ 1 kHz (%)
Iq (Typ) (mA)
Control Interface
Closed/Open Loop
Analog Supply (V) (Min)
Analog Supply (V) (Max)
Power to Parallel Bridge Tied Load (Max) (W)
PSRR (dB)
Operating Temperature Range (C)
Rating
?

TPA3116D2-Q1
Analog Input ? ?
Class-D ? ?
Stereo ? ?
4.5 ? ?
26 ? ?
50 ? ?
1.6 ? ?
102 ? ?
0.1 ? ?
20 ? ?
Hardware ? ?
Closed ? ?
4.5 ? ?
26 ? ?
100 ? ?
70 ? ?
-40 to 125 ? ?
Automotive ? ?
